变电站电流互感器与电压互感器介绍

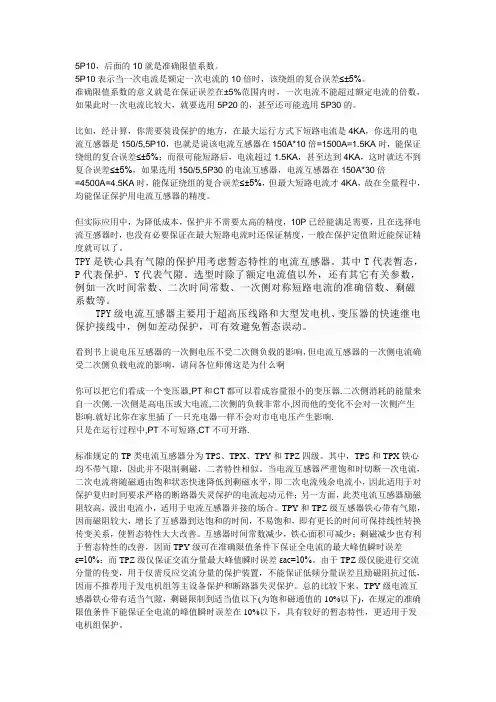

5P10，后面的10就是准确限值系数。

5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%。

准确限值系数的意义就是在保证误差在±5%范围内时，一次电流不能超过额定电流的倍数，如果此时一次电流比较大，就要选用5P20的，甚至还可能选用5P30的。

比如，经计算，你需要装设保护的地方，在最大运行方式下短路电流是4KA，你选用的电流互感器是150/5,5P10，也就是说该电流互感器在150A*10倍=1500A=1.5KA时，能保证绕组的复合误差≤±5%；而很可能短路后，电流超过1.5KA，甚至达到4KA，这时就达不到复合误差≤±5%，如果选用150/5,5P30的电流互感器，电流互感器在150A*30倍=4500A=4.5KA时，能保证绕组的复合误差≤±5%，但最大短路电流才4KA，故在全量程中，均能保证保护用电流互感器的精度。

但实际应用中，为降低成本，保护并不需要太高的精度，10P已经能满足需要，且在选择电流互感器时，也没有必要保证在最大短路电流时还保证精度，一般在保护定值附近能保证精度就可以了。

TPY是铁心具有气隙的保护用考虑暂态特性的电流互感器。

其中T代表暂态，P代表保护，Y代表气隙。

选型时除了额定电流值以外，还有其它有关参数，例如一次时间常数、二次时间常数、一次侧对称短路电流的准确倍数、剩磁系数等。

TPY级电流互感器主要用于超高压线路和大型发电机、变压器的快速继电保护接线中，例如差动保护，可有效避免暂态误动。

看到书上说电压互感器的一次侧电压不受二次侧负载的影响，但电流互感器的一次侧电流确受二次侧负载电流的影响，请问各位师傅这是为什么啊你可以把它们看成一个变压器,PT和CT都可以看成容量很小的变压器.二次侧消耗的能量来自一次侧.一次侧是高电压或大电流,二次侧的负载非常小,因而他的变化不会对一次侧产生影响.就好比你在家里插了一只充电器一样不会对市电电压产生影响.只是在运行过程中,PT不可短路,CT不可开路.标准规定的TP类电流互感器分为TPS、TPX、TPY和TPZ四级。

电压互感器和电流互感器的作用区别及其使用注意事项
1.电压互感器：
⑴电压互感器的一次绕组绕组匝数很多，并联于待测电路两端；二次绕组绕组匝数较少，与电压表及电度表、功率表、继电器的电压线圈并联。

用于将高电压变换成低电压。

⑵电压互感器的电压关系：
通常电压互感器二次绕组额定电压设计成标准值100V。

⑶电压互感器使用注意事项
①电压互感器的二次绕组不允许短路。

因为一旦发生短路，二次绕组将产生一个很大的电流，导致一次绕组电流随之激增，由此将烧坏互感器的绕组。

②电压互感器的二次绕组应当可靠接地。

③电压互感器的二次绕组阻抗不得小于规定值，以减小误差。

2.电流互感器：
⑴一次绕组绕组线径较粗，匝数很少，与被测电路负载串联；二次绕组绕组线径较细，匝数很多，与电流表串联。

用于将大电流变换为小电流，用低量程的电流表测量大电流。

⑵电流互感器的电流关系：
通常电流互感器二次绕组额定电流设计成标准值<?xml:namespace prefix = st1 />5A。

⑶电流互感器使用注意事项
①电流互感器的二次绕组不允许开路。

因其一次绕组电流是由被测电路决定的。

正常运行时二次绕组相当于短路，具有强烈的去磁作用，所以铁芯中工作主磁通所需的励磁电流相应很小。

若二次绕组开路，一次绕组电流全部成为励磁电流而导致铁芯中工作磁通剧增，致铁芯严重饱和过热而烧损，同时因二次绕组绕组匝数很多，又会感应出危险的高电压，危及操作人员和测量设备的安全。

②电流互感器的二次绕组应当可靠接地。

电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。

电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。

一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。

PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。

一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。

电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。

在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。

2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。

CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。

电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。

根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。

二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。

电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。

而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。

电压互感器与电流互感器作用区别Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电流互感器与电压互感器的区别电流互感器的作用：电流互感器是电力系统中很重要的一个一次设备,其原理是根据电磁感应原理而制造的.它的一次线圈匝数很少,通常采用单匝线圈,即一根铜棒或一根铜排.二次线圈主要接测量仪表或继电器的线圈.电流互感器的二次侧不能开路运行,当二次侧开路时,一次侧的电流主要用于激磁,这样会在二次侧感应出很高的电压,从而危及二次设备和人身的安全,也会造成电流互感器烧毁. 其主要作用是:1、将很大的一次电流转变为标准的5安培；2、为测量装置和继电保护的线圈提供电流；3、对一次设备和二次设备进行隔离。

电压互感器和电流互感器在作用原理上的区别主要区别是正常运行时工作状态大不相同，主要表现为:1)电流互感器二次可以短路，但是不得开路；电压互感器二次可以开路，但是不得短路2)对于二次侧的负荷来说，电压互感器的一次内阻抗较小甚至可以忽略不计，大可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大,以至可以认为是一个内阻无穷大的电流源。

3)电压互感器正常工作时的磁通密度接近饱和值，故障时候磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值.4)电压互感器是用来测量电网高电压的特殊变压器，它能将高电压按规定比例转换为较低的电压后，再连接到仪表上去测量。

电压互感器，原边电压无论是多少伏，而副边电压一般均规定为100伏，以供给电压表、功率表及千瓦小时表和继电器的电压线圈所需要的电压。

把大电流按规定比例转换为小电流的电气设备，称为电流互感器。

电流互感器副边的电流一般规定为5安或1安，以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。

电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

电压互感器与电流互感器作用区别————————————————————————————————作者：————————————————————————————————日期：电流互感器与电压互感器的区别电流互感器的作用：电流互感器是电力系统中很重要的一个一次设备,其原理是根据电磁感应原理而制造的.它的一次线圈匝数很少,通常采用单匝线圈,即一根铜棒或一根铜排.二次线圈主要接测量仪表或继电器的线圈.电流互感器的二次侧不能开路运行,当二次侧开路时,一次侧的电流主要用于激磁,这样会在二次侧感应出很高的电压,从而危及二次设备和人身的安全,也会造成电流互感器烧毁.其主要作用是:1、将很大的一次电流转变为标准的5安培；2、为测量装置和继电保护的线圈提供电流；3、对一次设备和二次设备进行隔离。

电压互感器和电流互感器在作用原理上的区别主要区别是正常运行时工作状态大不相同，主要表现为:1)电流互感器二次可以短路，但是不得开路；电压互感器二次可以开路，但是不得短路2)对于二次侧的负荷来说，电压互感器的一次内阻抗较小甚至可以忽略不计，大可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大,以至可以认为是一个内阻无穷大的电流源。

3)电压互感器正常工作时的磁通密度接近饱和值，故障时候磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值.4)电压互感器是用来测量电网高电压的特殊变压器，它能将高电压按规定比例转换为较低的电压后，再连接到仪表上去测量。

电压互感器，原边电压无论是多少伏，而副边电压一般均规定为100伏，以供给电压表、功率表及千瓦小时表和继电器的电压线圈所需要的电压。

把大电流按规定比例转换为小电流的电气设备，称为电流互感器。

电流互感器副边的电流一般规定为5安或1安，以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。

电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

电压互感器与电流互感器的区别本文总结了电压互感器与电流互感器之间的区别，供大家学习参考。

互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。

基本区别：常用的电压互感器，一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/√3 两种；而常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、0.5A等。

1工作的区别相同之处：隔离保护；扩大仪表及继电器等功能；基本组成都是铁芯、绕组外壳和二次部分都必须可靠接地。

不同之处：电流互感器：变换电流；电压互感器：变换电压。

2接线方式的区别电流互感器：一次绕55组串联接在一条线路中，二次接电流表或电流线圈，不许开路。

电压互感器：一次绕组并联接在两条线路中，二次接电压表或电压线圈，不许短路。

3原理区别电压互感器的原理：电压互感器的原理与变压器相似，如图1所示。

一次绕组（高压绕组）和二次绕组（低压绕组）绕在同一个铁芯上，铁芯中的磁通为Ф。

根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：电压互感器原理电流互感器的原理：在原理上也与变压器相似，如图2所示。

与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。

即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。

电流互感器的原理4绕组端子和极性差异：电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。

常见的用A和X 分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1 、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。

电压互感器与电流互感器的作用原理及两者区别Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。

互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。

电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。

大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。

那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。

有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。

电流互感器的结构如下图所示，可用它扩大交流电流表的量程。

在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。

电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。

原线圈串接在待测电路中时，它两端的电压降极小。

副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

由于I1/I2=Ki（Ki称为变流比）所以I1=Ki*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。

如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。

一、电流互感器的作用电流互感器是电力系统中很重要的一个一次设备,其原理是根据电磁感应原理而制造的.它的一次线圈匝数很少,通常采用单匝线圈,即一根铜棒或一根铜排.二次线圈主要接测量仪表或继电器的线圈.电流互感器的二次侧不能开路运行,当二次侧开路时,一次侧的电流主要用于激磁,这样会在二次侧感应出很高的电压,从而危及二次设备和人身的安全,也会造成电流互感器烧毁。

其主要作用是:1、将很大的一次电流转变为标准的5安培。

2、为测量装置和继电保护的线圈提供电流。

3、对一次设备和二次设备进行隔离。

二、电压互感器的作用是把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

同时，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。

电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。

当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。

可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。

精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。

电压互感器和变压器很相似，都是用来变换线路上的电压。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况线路上的电压大小不一，而且相差悬殊，有的是低压220V 和380V，有的是高压几万伏甚至几十万伏。

电压互感器和电流互感器的区别互感器在供配电系统中主要分为两种：电压互感器和电流互感器。

在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。

互感器的内部结构就是变压器。

按照变压器的原理运行。

电压互感器的工作原理相当于2次侧开路的变压器，用来变压，在二次侧接入电压表测量电压（可以并联多个电压表）。

电压互感器的二次侧不能短路。

电流互感器的工作原理相当于2次侧短路的变压器，用来变流，在二次侧接入电流表测量电流（可以串联多个电流表）。

电流互感器的二次侧不能开路。

电压表相当于电压互感器大负载（阻抗大）测量装置。

电流表相当于电流互感器小负载（阻抗小）测量装置。

电压互感器在正常运行中，二次负载阻抗很大，电压互感器是恒压源，内阻抗很小，容量很小，一次绕组导线很细，当互感器二次发生短路时，一次电流很大，若二次熔丝选择不当，保险丝不能熔断时，电压互感器极易被烧坏。

当运行中电流互感器二次侧开路后，一次侧电流仍然不变，二次侧电流等于零，则二次电流产生的去磁磁通也消失了。

这时，一次电流全部变成励磁电流，使互感器铁芯饱和，磁通也很高，将产生以下后果：(1)由于磁通饱和，其二次侧将产生数千伏高压，且波形改变，对人身和设备造成危害。

(2)由于铁芯磁通饱和，使铁芯损耗增加，产生高热，会损坏绝缘。

(3)将在铁芯中产生剩磁，使互感器比差和角差增大，失去准确性，所以电流互感器二次侧是不允许开路的。

互感器和变压器的工作原理相同,都是运用电磁感应原理来工作的.变压器的作用是将一种等级的电压变换成另一种等级的同频率的电压,它只能实现电压的变换,不能实现功率的变换.互感器分为电压互感器和电流互感器.电压互感器的作用是供给测量仪表,继电器等电压,从而正确的反映一次电气系统的各种运行情况.使测量仪表,继电器等二次电气系统与一次电气系统隔离,以保证人员和二次设备的安全,将一次电气系统的高电压变换成同意标准的低电压值(100伏,100/1.732伏,100/3伏). 电力互感器的作用与电压互感器的作用基本相同,不同的就是电流互感器是将一次电气系统的大电流变换成标准的5安或1安供给继续电器,测量仪表的电流线圈.。

电流互感器与电压互感器的主要区别详解华天电力介绍主要区别1.将高电流值转换为低值的变压器称为电流互感器，而将高电压值转换为低值的变压器称为电压互感器。

2.电流互感器没有其他名称。

另一方面，电压互感器也称为电压互感器。

3.电流互感器与电路串联连接。

反之，电压互感器与电路并联。

4.电流互感器的初级回路匝数很少。

另一方面，电压互感器的初级回路匝数较多。

5.电流互感器二次回路匝数多，电压互感器二次回路匝数少。

6.电流互感器的初级绕组传输要测量的电流。

另一方面，电压互感器的初级绕组传输要测量的电压。

7.电流互感器的二次绕组与仪表的电流绕组相连，而电压互感器的二次绕组与仪表或仪表相连。

8.电流互感器的量程为5A或1A。

另一方面，电压互感器的范围是110v。

9.电流互感器变比高，电压互感器变比低。

10.电流互感器在其输入端具有恒定电流。

另一方面，电压互感器的输入端是恒压。

11.电流互感器与次级负载没有联系。

相反，电压互感器取决于次级负载。

12.电流互感器采用低阻抗。

另一方面，电压互感器具有高阻抗。

13.在电流互感器中，磁通密度和励磁电流在很宽的范围内变化，而在电压互感器中，磁通密度和励磁电流在很窄的范围内变化。

14.电流互感器有闭铁心和绕线铁心两种。

另一方面，电压互感器也有电磁式和电容电压式两种。

15.通过使用电流互感器，5 安培的电流表可用于测量200 安培等高电流。

另一方面，在电压互感器的帮助下，120 V 的电压表可用于测量高电位或11 kV 等电压。

16.电流互感器是一种升压变压器，而电压互感器是一种降压变压器。

17.电流互感器用于计算电流和功率，操作保护继电器和监控电网运行等，而电压互感器用于测量，作为电源和操作保护继电器等。

5P10，后面的10就是准确限值系数。

5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%。

准确限值系数的意义就是在保证误差在±5%范围内时，一次电流不能超过额定电流的倍数，如果此时一次电流比较大，就要选用5P20的，甚至还可能选用5P30的。

比如，经计算，你需要装设保护的地方，在最大运行方式下短路电流是4KA，你选用的电流互感器是150/5,5P10，也就是说该电流互感器在150A*10倍=1500A=1.5KA时，能保证绕组的复合误差≤±5%；而很可能短路后，电流超过1.5KA，甚至达到4KA，这时就达不到复合误差≤±5%，如果选用150/5,5P30的电流互感器，电流互感器在150A*30倍=4500A=4.5KA时，能保证绕组的复合误差≤±5%，但最大短路电流才4KA，故在全量程中，均能保证保护用电流互感器的精度。

但实际应用中，为降低成本，保护并不需要太高的精度，10P已经能满足需要，且在选择电流互感器时，也没有必要保证在最大短路电流时还保证精度，一般在保护定值附近能保证精度就可以了。

TPY是铁心具有气隙的保护用考虑暂态特性的电流互感器。

其中T代表暂态，P代表保护，Y代表气隙。

选型时除了额定电流值以外，还有其它有关参数，例如一次时间常数、二次时间常数、一次侧对称短路电流的准确倍数、剩磁系数等。

TPY级电流互感器主要用于超高压线路和大型发电机、变压器的快速继电保护接线中，例如差动保护，可有效避免暂态误动。

看到书上说电压互感器的一次侧电压不受二次侧负载的影响，但电流互感器的一次侧电流确受二次侧负载电流的影响，请问各位师傅这是为什么啊你可以把它们看成一个变压器,PT和CT都可以看成容量很小的变压器.二次侧消耗的能量来自一次侧.一次侧是高电压或大电流,二次侧的负载非常小,因而他的变化不会对一次侧产生影响.就好比你在家里插了一只充电器一样不会对市电电压产生影响.只是在运行过程中,PT不可短路,CT不可开路.标准规定的TP类电流互感器分为TPS、TPX、TPY和TPZ四级。

电流互感器与电压互感器的作用分别是什么？
电流互感器工作原理
电力系统中广泛采用的是电磁式电流互感器(以下简称电流互感器)，它的工作原理和变压器相似。

电流互感器的原理接线
电流互感器的特点是：(1)一次线圈串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流．而与二次电流无关；(2)电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小，所以正常情况下，电流互感器在近于短路状态下运行。

电流互感器一、二次额定电流之比，称为电流互感器的额定互感比：kn=I1n/I2n
因为一次线圈额定电流I1n己标准化，二次线圈额定电流I2n统一为5(1或0.5)安，所以电流互感器额定互感比亦已标准化。

kn还可以近似地表示为互感器一、二次线圈的匝数比，即kn≈kN=N1/N2式中N1、N2为一、二线圈的匝数。

电压互感器实际上是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

简单地说电压互感器(PT)和电流互感器(CT)的作用就是把高电压大电流转换为低电压(110V)小电流,能够用表计安全方便地来测量与监控.。

电流互感器与电压互感器的区别是什么？展开全文电流互感器与电压互感器的区别序章在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A），另外线路上的电压都比较高如直接测量是非常危险的。

电流互感器就起到变流和电气隔离作用，电流互感器就是升压(降流)变压器。

它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。

1次侧只有1到几匝，导线截面积大，串入被测电路。

2次侧匝数多,导线细,与阻抗较小的仪表(电流表/功率表的电流线圈)构成闭路。

电流互感器的运行情况相当于2次侧短路的变压器，一般选择很低的磁密(0.08-0.1T),并忽略励磁电流，则I1/I2=N2/N1=k。

电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比励磁电流是误差的主要根源。

0.2/0.5/1/3,1表示变比误差不超过1%。

电流互感器电压互感器一、电流互感器铭牌标志电流互感器型号由以下几部分组成，各部分字母、符号表示内容：第一个字母：L——电流互感器。

第二个字母：F——风压式；M——母线式(穿芯式)。

第三个字母：C——瓷绝缘式；Z——浇注式。

第四个字母：B——保护；D——差动。

第一个数字：数字——电压等级(kV)。

例如LMZ—0.66表示用环氧树脂浇注的穿芯式电流互感器0.66kV。

额定工作电压：互感器允许长期运行的最高相同电压有效值。

额定一次电流：作为互感器性能基准的一次电流值。

额定二次电流：作为互感器性能基准的二次电流值，通常为5A或1A。

额定电流比：额定一次电流与额定二次电流之比。

额定负荷：确定互感器准确级所依据的负荷值。

电流互感器二次K1、K2端子以外的回路阻抗都是电流互感器的负荷。

通常以视在功率伏安或以阻抗欧姆表示。

额定功率因数：二次额定负荷阻抗的有功部分与额定阻抗之比。
