电压互感器存在二次回路异常的原因及对策摘要：由于电压互感器存在二次回路异常现象，它常在继电保护装置不正确操作时出现，一些继电保护人员对此尚缺乏必要的认识。
本文从三个部分分析变电站的电压互感器出现二次回路电压异常的主要原因及对继电保护装置的影响，利用继电保护技术的规程及加强反事故措施的要求以此减少电压互感器存在的二次回路异常现象。
进而加强继电保护人员对电压互感器存在二次回路异常现象的认识。
关键词：二次回路；继电保护；电压互感器；1.导致tv二次回路出现异常的原因tv二次回路之所以出现异常，主要是因为一些原因，导致tv的二次测量无法将一次电压的相位及幅值与系统所运行的状态进行正确的反应。
对以往相关事故进行深入的分析得知，导致tv二次回路出现异常的主要有下面三个方面：1.1.相同的tv二次回路进行多点接地。
假如tv二次端子箱在接地之后，主控制室也进行了接地处理，两个接地点之间没有用电缆进行连接，或是多个tv中性点通过端子箱进行接地，然后通过电缆芯，进入到主控制室中进行连接。
对于上述中两种接地的方式，当出口处或者中性点接地系统的变电站接地出现短路故障的时候，因为变电站中的接地网中流进很多的短路电流，而在接地网中的各点电位各不相同，将会导致tv的每个二次接地点间产生电位差。
因为tv中性点的电位各不相同，导致附加电压的产生，从而造成电压二次回路的中性点出现偏移，在此时，电压二次系统的中性点，即n600的电位是：此时电压二次系统中性点n600的电位为：en600=e1y1+e2y2+…+eiyiy1+y2+…+yi（1）式中 e1，e2…，ei为各个tv中性点的电位；y1，y2，…，yi 是各个tv中性点进入主控制室，成为接地小母线的导纳。
因此，此时tv中性点附加的偏移电压是：△ui=en600-ei（2）因为存在这个附加的偏移电压，所以当tv二次回路使用零相接地的方式，时会导致ua0，uc0，3u0以及ub0出现异常，最终将会使继电保护的装置接收到的电压无法将一次电压中的相位、幅值正确的反映出来，从而导致继电保护的装置出现错误动作。

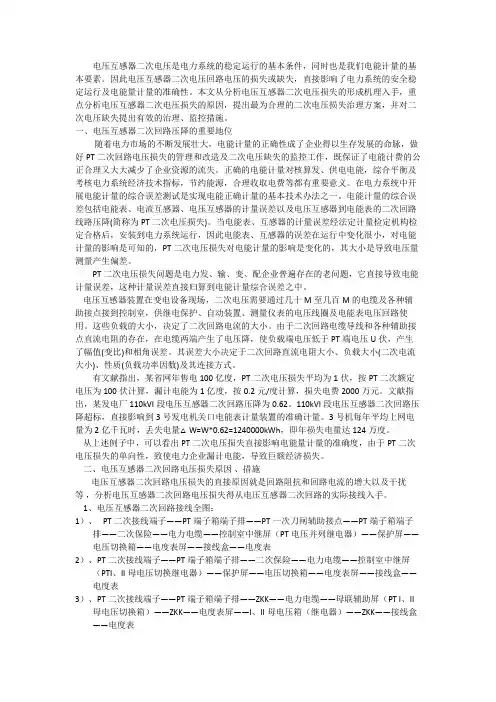

电压互感器二次电压是电力系统的稳定运行的基本条件，同时也是我们电能计量的基本要素。
因此电压互感器二次电压回路电压的损失或缺失，直接影响了电力系统的安全稳定运行及电能量计量的准确性。
本文从分析电压互感器二次电压损失的形成机理入手，重点分析电压互感器二次电压损失的原因，提出最为合理的二次电压损失治理方案，并对二次电压缺失提出有效的治理、监控措施。
一、电压互感器二次回路压降的重要地位随着电力市场的不断发展壮大，电能计量的正确性成了企业得以生存发展的命脉，做好PT二次回路电压损失的管理和改造及二次电压缺失的监控工作，既保证了电能计费的公正合理又大大减少了企业资源的流失。
正确的电能计量对核算发、供电电能，综合平衡及考核电力系统经济技术指标，节约能源，合理收取电费等都有重要意义。
在电力系统中开展电能计量的综合误差测试是实现电能正确计量的基本技术办法之一。
电能计量的综合误差包括电能表、电流互感器、电压互感器的计量误差以及电压互感器到电能表的二次回路线路压降(简称为PT二次电压损失)。
当电能表、互感器的计量误差经法定计量检定机构检定合格后，安装到电力系统运行，因此电能表、互感器的误差在运行中变化很小，对电能计量的影响是可知的，PT二次电压损失对电能计量的影响是变化的，其大小是导致电压量测量产生偏差。
PT二次电压损失问题是电力发、输、变、配企业普遍存在的老问题，它直接导致电能计量误差，这种计量误差直接归算到电能计量综合误差之中。
电压互感器装置在变电设备现场，二次电压需要通过几十M至几百M的电缆及各种辅助接点接到控制室，供继电保护、自动装置、测量仪表的电压线圈及电能表电压回路使用。
这些负载的大小，决定了二次回路电流的大小。
由于二次回路电缆导线和各种辅助接点直流电阻的存在，在电缆两端产生了电压降，使负载端电压低于PT端电压U伏，产生了幅值(变比)和相角误差。
其误差大小决定于二次回路直流电阻大小、负载大小(二次电流大小)、性质(负载功率因数)及其连接方式。
电压互感器二次回路异常的原因及对策摘要：继电保护的隐性故障是保护系统中存在的一种永久性故障，在电力系统和设备正常运行时，不易被发现，并且对电力系统没有影响，而当电力系统发生故障、不正常运行状态或受到外部干扰时，这种隐性故障就会被触发。
隐性故障最危险之处，就在于它对电力系统的影响，只有在系统处于异常的情况下才暴露，进而可能会导致更大范围的连锁故障。
关键词：电压互感器；二次回路；反事故措施；继电保护电压互感器（TV）是连接一次电压回路与二次电压回路的枢纽单元，其对应的二次电压回路异常时往往会导致继电保护装置误动作，扩大事故影响范围，因此，在电厂及变电站的调试过程中需要特别注意ＴＶ精度、回路及极性的正确性。
1 电压互感器的常规检查和常见故障在对电压互感器常规检查过程中，主要是针对所接表计指示是否正常和保护装置是否误动进行检查，同时还要观察电压互感器二次侧和外壳接地情况，运行时噪声、温度、端子箱清洁和受潮情况、二次回路电缆、瓷瓶清洁和完整性、二次回路漏油等情况，及时发现缺陷。
当电压互感器存匝间短路和铁芯短路进会导致内部过热，产生高温，油位急剧上升和膨胀，导致漏油故障发生。
当电压互感器连接部位松动或是高压侧绝缘受到损坏时，会有臭味或是冒烟情况发生。
当内部绝缘损坏或是连接部位接触不良时，绕组与外壳之间或是引线与外壳之间会有火花放电现象发生。
另外，回路中联结电缆短路、二次回路导线受潮或是损伤、内部金属短路缺陷、户外端子箱受潮、端子联结处锈蚀、接线中存在隐患及切换开关接触不良等情况都会导致电压互感器二次回路短路故障发生。
在对电压互感器故障进行处理过程中，不得用近控方法拉开异常运行的电压互感器的高压刀闸，同时故障电压互感器二与正常运行的电压互感器二次不得并列，对受电压影响的保护进行停用，并做好负荷转移准备。
2 电压互感器二次回路故障剖析与解决关于电压互感器产生的回路断线事故，如果产生故障，便会致使一些继电保护设施无法稳定运行，还会由于计量回路难以有效获取采样信号而丧失计量性能。
电压互感器二次回路多点接地的危害及缺陷处理发布时间：2022-06-08T02:16:43.438Z 来源：《福光技术》2022年12期作者：谌聿鸿[导读] 电压互感器的作用是是将一次高电压经电磁变换成二次低电压，供保护、测量及计量使用；电压互感器的一点接地为保护接地，目的是为了防止一次与二次之间绝缘损坏、击穿，以致高电压窜入二次侧，造成人身触电及设备损坏，同时为电压回路提供一个零电位点参考点；广东电网有限责任公司梅州供电局广东梅州 514000摘要：运行人员上报110kV A变电站PT二次回路N600一点接地通过电流为80mA，经专业班组判断为PT二次回路存在两点接地，本文通过对110kV A变电站PT二次回路两点接地故障排查，深入探讨220kV及以下变电站不同情况下PT二次回路多点接地的危害、多点接地故障排查方法以及预防措施。
关键词：电压二次回路多点接地危害缺陷处理预防措施0 前言电压互感器的作用是是将一次高电压经电磁变换成二次低电压，供保护、测量及计量使用；电压互感器的一点接地为保护接地，目的是为了防止一次与二次之间绝缘损坏、击穿，以致高电压窜入二次侧，造成人身触电及设备损坏，同时为电压回路提供一个零电位点参考点；但是当电压互感器二次回路发生两点接地时，将使电压回路存在异常，严重时导致非标准化备自投及需采用电压的保护例如纵联距离保护或纵联零序方向保护及其他保护误动或拒动，本文通过对PT二次回路多点接地故障排除深入探讨PT二次回路多点接地的危害及故障排查。
1 现场介绍110kV A变电站原为县局管理的变电站，18年主网专业化收至市局管理，本站110kV、35kV电压回路采用的是走屏顶小母线的方式送至各保护屏，于10kVPT并列屏处将全站PT的N600一点接地。
运行人员对全站N600一点接地电流例行检查，经钳表钳得N600通过的电流为80mA，远超50mA的最大限值且与上半年检查结果变化超过20mA，运行人员随即将此缺陷上报至继保自动化专业，经班组初步判断为PT二次回路存在多点接地，并随即开展缺陷排查及处理。
变电站母线PT开口三角绕组二次回路应急处理及改进措施陈雅云关少锋苏祖礼(泉州电业局，福建泉州 362000)摘要：本文通过典型案例分析，阐述变电站母线PT开口三角绕组二次回路设计在事故处理中存在的问题,提出在开口三角绕组二次回路上串接小刀闸的改进措施,将有效提高PT故障或异常的应急处理速度,保障电网安全运行。
关键词电压互感器开口三角绕组改进措施一、引言变电站母线电压互感器（简称PT，下同）故障时，将造成挂接该段母线运行的保护失压或PT断线，闭锁或开放部分按电压影响的保护元件，使整个电网上下级保护设备整定计算失配。
PT异常处理不及时，系统区内、外故障都将可能引发保护不正确动作甚至越级跳闸造成电网事故。
因而PT二次回路出现异常，应该快速确认和隔离，以尽快恢复电网保护设备的正常运行，提高电网安全稳定运行。
目前，母线PT二次回路典型设计中母线PT二次的三个绕组（部分早期投产设备可能仅有两个）：分别为保护测量绕组、计量绕组及开口三角绕组，保护测量绕组、计量绕组二次输出回路设计经过空气开关或熔断路，再由PT刀闸辅助接点或母线电压切换箱至保护室的二次小母线，但开口三角绕组二次回路上设计按照反措要求，直接取消经空气开关或熔断器的设计，经过PT 刀闸辅助接点或母线电压切换箱直接至保护室的二次小母线。
（见图1）二、典型案例分析1、220kV山峰变110kVⅠ段母线PT故障（1）故障现象2009年7月15日，220kV山峰变110kVⅠ段母线电压异常，C相遥测电压为零，挂接在Ⅰ母运行设备上的保护报“PT断线”或“保护异常”信号。
在110kV公用测控屏上，检查110kVⅠ段母线保护、测量、计量用绕组二次电压A、B相电压正常，C相电压为0V。
在110kV Ⅰ段母线PT端子箱进行检查，情况相同。
初步判断电压互感器一次部分出现故障。
（2）事故应急处理为尽快恢复110kVⅠ段母线上所挂接支路保护装置的正常运行,需进行电压二次并列操作。

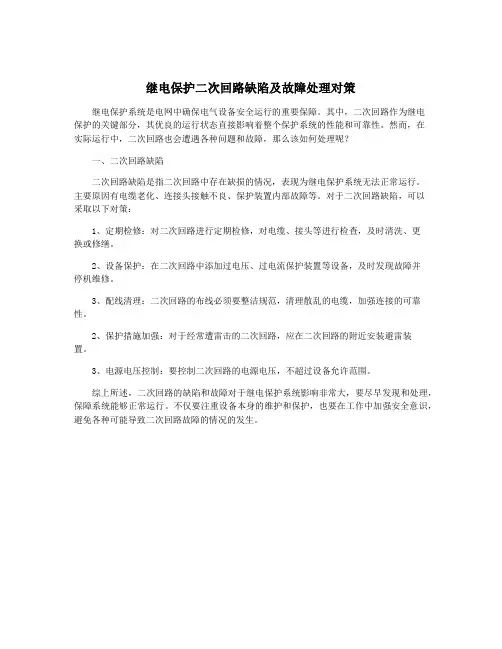

继电保护二次回路缺陷及故障处理对策
继电保护系统是电网中确保电气设备安全运行的重要保障。
其中，二次回路作为继电
保护的关键部分，其优良的运行状态直接影响着整个保护系统的性能和可靠性。
然而，在
实际运行中，二次回路也会遭遇各种问题和故障，那么该如何处理呢？
一、二次回路缺陷
二次回路缺陷是指二次回路中存在缺损的情况，表现为继电保护系统无法正常运行。
主要原因有电缆老化、连接头接触不良、保护装置内部故障等。
对于二次回路缺陷，可以
采取以下对策：
1、定期检修：对二次回路进行定期检修，对电缆、接头等进行检查，及时清洗、更
换或修缮。
2、设备保护：在二次回路中添加过电压、过电流保护装置等设备，及时发现故障并
停机维修。
3、配线清理：二次回路的布线必须要整洁规范，清理散乱的电缆，加强连接的可靠性。
2、保护措施加强：对于经常遭雷击的二次回路，应在二次回路的附近安装避雷装
置。
3、电源电压控制：要控制二次回路的电源电压，不超过设备允许范围。
综上所述，二次回路的缺陷和故障对于继电保护系统影响非常大，要尽早发现和处理，保障系统能够正常运行。
不仅要注重设备本身的维护和保护，也要在工作中加强安全意识，避免各种可能导致二次回路故障的情况的发生。
电压互感器二次回路的维护问题与对策研究摘要：在电力系统中，电压互感器作为基础性器件，直接关系着继电保护可靠性，而且还对电网运行监测有所影响。
然而PT二次回路仍面临运行维护难题，较易发生接地、断线、烧断等问题，影响保护功能正确性，为此，需给予二次回路维护更多关注。
本文首先就电压互感器予以概述，指出了PT二次回路常见问题，并提出具体维护对策，以期对PT二次回路安全运行有所帮助。
关键词：电压互感器；二次回路；维护；对策电网运行监测与保护控制，较大程度上依赖于电压互感器设备，其二次回路中包含各类器件，既能为保护继电器提供信号输入，也能向电网反馈电压信号，获取准确的电能质量指标。
其二次回路有着复杂的接线，基本上站内低压保护控制等设备均与其有联系，二次回路运行状况，直接关系站内保护控制功能实现，为此要重视二次回路维护，以免出现错接线、断线等问题。
而经调查研究发现，PT二次回路故障时有发生，而且因其接线复杂性，对回路运维带来较大挑战，应当制定更为科学的运维策略，确保电压互感器设备状态，下面将就此展开详述。
一、电压互感器概述在结构形式上，电压互感器中包含有高压测一次线圈，其匝数较多，直接与电网一次设备存在电气连接，还包含有二次回路，其线圈匝数明显减少，并与高压线圈成固定比例。
整体结构类似于变压器，主要是依靠电磁感应对电压量加以获取。
在完成PT二次回路设计后，其总体负载将保持恒定，与其相连的有继电器与测量仪表。
PT在稳定状态下，可将其视为空载运行。
同时，在变电站运行维护中，PT也是重要的检查项目，具体涉及到指针指示准确性、保护动作正确性、PT运行稳定性，观察是否存在二次回路接地、漏油、断线等问题，并检查PT是否有异响或温升等，做到PT缺陷的及时处置。
对于PT二次回路而言，当出现导线损伤、开关接触不良、端子箱受潮等问题时，均可能引发回路短路，对其所带二次负载，带来较大危害，此时需要停用所涉及到的保护，降低二次回路故障危害。
电压互感器二次回路运维常见问题分析及改进摘要：文章从电压互感器二次回路运维角度出发，探讨了现场工作中电压互感器二次回路的运维技术问题，并结合实际案例分析了电压互感器二次回路故障对运行中设备的影响，并提出了合理的改进措施。
关键词：电压互感器；二次回路；分析及改进在继电保护回路中，电压互感器（PT）的作用是按照变比，将系统的一次电压降低为额定相间100 V的二次电压，提供给继电保护等装置使用，作为一次系统电压状态的判据。
电压互感器二次电压回路原理虽然简单，但因其接线比较复杂，基本覆盖变电站的全部二次设备，故在现场运维时必须保证电压二次回路的正确。
1 电压互感器原理简述所谓电容式电压互感器（Capacitor V oltage Transformers）就是由电容分压器和电磁单元组成的电压互感器，其设计和相互连接使电磁单元的二次电压与加到电容分压器上的一次电压成正比且相角差接近于零。
2 电压互感器二次回路的常见问题2.1 电压互感器二次电压并列回路当双母线接线变电站内单台母线电压互感器检修时，为保证站内相关保护、测量、计量等二次设备不至失去二次交流电压，设置了电压并列回路，采用母联开关及刀闸位置常开接点来启动并列继电器，使检修段母线二次电压与运行段母线二次电压并列运行。
关于电压并列继电器的选择，在早期的变电站设计中，为防止电压并列回路失电，造成整段母线电压回路断线，采用了带自保持功能的双位置继电器。
使用此种方案，优点在于可确保两段母线并列运行时，电压并列回路能可靠动作并保持。
缺点在于当两段母线分列运行后，如返回接点出现问题，电压并列继电器不能可靠返回，造成两段母线的电压互感器二次绕组误并列，且此时除电压并列的信号的提示性信号外，无其他告警信号提醒值班人员，容易造成电压互感器二次反送电，造成较大安全隐患。
同时，当母线设置有失灵保护时，在此种情况下，也将导致失灵保护装置电压闭锁元件不开放，可能引起失灵保护拒动。
电压互感器二次压降产生机理分析及其改进措施[摘要]分析电压互感器二次压降产生的原因，提出应对的改造方法，并对改造的经济效益进行了实例分析。
证明方案的可行性，可以减小电能损失，提高经济效益。
[关键词]PT 二次压降产生原因改进措施效益分析电压互感器二次压降的定义为：电压互感器二次侧出线端钮到电能表表头端钮之间的电压幅值和相位角的损失，称为电压互感器二次回路电压降，简称PT 二次压降。
一、电压互感器二次回路压降误差产生的原因电压互感器二次回路中含有接线盒、开关、电缆和旋钮端子等元件，必然存在回路阻抗。
自身阻抗部分中电缆的阻抗占主体，其原因是电压互感器二次回路使用电缆的长度在100米及以上，为此选择电缆的截面对其阻值具有较大影响；接触阻抗部分是接线盒、开关和旋钮端子等元件为实现连接目的产生的接插、旋转阻抗之和，这部分阻抗随着环境、时间的变化而变化，具有一定的时变性。
接触电阻的阻值在不利情况下，将比二次导线本身的电阻还大，有时甚至大到几倍。
测试中，二次线压降通常都比计算值大许多，其根本原因就是没有估计到接触电阻有如此大的变化。
为此，从定性角度可以说，电压互感器二次回路的总阻抗是变化的，而且这种变化具有随机性。
影响电压互感器二次压降的因素是电压互感器二次回路线路阻抗和二次回路中通过的电流，这些因素都是变化的，且具有一定的随机性，根据欧姆定律可以得出这样一个结论，电压互感器二次回路线路压降是一个变化量，且具有一定的随机性。
二、减少压降的改造方法（一）降低回路阻抗。
当分析二次压降的成因时，电压互感器二次回路阻抗是第一个被关注的参量。
根据前面分析的结果，电压互感器二次回路阻抗包括：导线阻抗、接插元件内阻和接触电阻等三个组成部分。
总之应该遵循：1.电压互感器二次回路更换更大截面积导线；2.定期打磨接插元件、导线的接头，尽量减小接触阻抗。
但无论采取何种处理手段，都只能将二次回路阻抗减小到一个数值，不能减小到零。
（二）减小回路电流。
详解智能变电站PT二次回路及并列原理-精品文档详解智能变电站PT二次回路及并列原理背景随着宜昌地区电网中智能变电站的数量不断增加，智能变电站中PT二次回路应用越来越广泛，于是我们就对其并列原理做一个简要的分析。
1 常规变电站母线PT二次回路及并列原理双母线或单母线分段主接线方式，当其中一段母线电压互感器发生故障并停用时，为保证其电压小母线上的电压不间断，必须由另一段母线PT接入待停运的电压小母线。
只有当母联（分段）断路器QF 和隔离开关1QS与2QS均在闭合的情况下，才允许二次并列。
当切换开关61QK置于“允许并列”位置（就地并列）时，其触点①②接通，触点③④和⑤⑥断开，双位置继电器KM5动作，其触点KM5B、KM5C接通开放中间继电器KM1、KM2、KM3、KM4，其触点KM1B、KM1C、KM2B、KM2C、KM3B、KM3C、KM4B、KM4C 闭合将两段母线PT二次回路并联，此后才允许退出待停母线PT。
若假设I母PT停运，二次并列，则I母PT二次快分开关下侧，可测量到II母PT并列过来的电压（通过二次电缆连接），属于模拟量并列。
2 智能变电站PT二次回路及并列原理（以220kV远安变电站为例）远安变220kV母线采用双母线接线方式，设有专用母联断路器。
220kV母线PT分为I舱和II 舱，每个舱均有I，II母模拟电压送入，这点与常规变电站不同。
常规变电站的两段母线分别对应两个PT端子箱，在正常运行的情况下（PT二次未并列），I母PT端子箱内只有I母PT的二次电压（模拟电压）输入，不会输入II母模拟电压。
现在我们对照远安变220kV母线PT I、II舱的端子排图和二次空开来详细说明智能变电站PT二次回路及并列原理。
（1）I母PT二次电缆首先从PT二次绕组出来，接入I舱的端子排，再经过9个二次快分关。
（2）经过9个二次快分开关后，二次电缆接入到I母PT刀闸机构箱，经过I母PT刀闸的辅助接点串联（当I母PT刀闸拉开后，I母PT二次回路会自动断开），再分为三路电缆ICK（I 母测量、计量电压）至I舱、IBHI（I母保护电压）至I舱、IBHII （I母保护电压）至II舱。
「变电站电压互感器二次回路电压异常的原因分析及监控措施」变电站电压互感器是变电站中的重要设备，用于实时测量电网中的电压值，并将其转换为合适的信号传输给保护设备和控制系统。
由于运行环境复杂，以及设备本身的长期运行，互感器的二次回路电压异常问题时有发生。
本文将从以下几个方面对互感器二次回路电压异常的原因进行分析，并提出相应的监控措施。
首先，互感器二次回路电压异常的原因之一是设备老化和磁路变形。
随着互感器的使用时间的增加，设备内部的绝缘性能逐渐下降，从而导致电流在设备内部的磁路中流动时出现磁场异常，进而对二次回路电压产生影响。
此外，长期使用也会导致设备内部磁路变形，使得互感器的传感性能下降，从而影响电压的准确测量。
其次，互感器二次回路电压异常的原因还包括电源质量问题。
互感器二次回路电压的正常运行需要稳定的电源供电，电源质量差会导致电压不稳、噪声干扰等问题，从而影响二次回路电压的准确度和稳定性。
此时，可通过定期检查电源线路，清理杂乱的电磁干扰源，以及加装滤波器等手段来提高电源供电的质量。
第三，互感器二次回路电压异常的原因还可能是由于连接线路接触不良引起的。
互感器的二次回路接线处存在连接器和导线等，而长期使用过程中，由于氧化、腐蚀等原因，连接处可能会出现接触不良的情况，从而导致二次回路电压异常。
要解决这个问题，监控措施包括定期对连接线路进行检查，保持连接器的干净和良好的接触。
此外，互感器二次回路电压异常的原因还可能是由于过载引起的。
在变电站运行过程中，由于一些突发情况（如短路、故障等），可能会导致互感器承受超过额定电流的负载，从而导致二次回路电流异常。
为了防止过载，可以采取安装过载保护装置、合理设计变电站负荷等措施。
最后，针对互感器二次回路电压异常问题，推荐以下几个监控措施。
首先是定期对互感器进行检查和测试，以确保其正常工作。
其次是安装智能监控设备，实时监控互感器的运行状态，如电流、电压等参数。
再次是建立监控系统，实现对互感器异常情况的自动报警和数据记录，以便及时发现问题并进行排查和处理。
工 业 技 术随着微机保护装置的普遍应用，互感器二次回路暴露出的问题已成为影响继电保护正确动作率的主要原因之一。
近些年来，CT回路或PT回路缺陷或问题的出现，造成了继电保护装置的异常、拒动或误动，扩大了事故范围，甚至影响了整个变电站或电网继电保护的安全可靠运行。
下面就互感器二次回路易出现的缺陷进行分析总结，供继电保护专业人员参考。
1 电流互感器(CT)回路的缺陷处理及预防1.1C T回路缺陷的产生及发现C T回路的缺陷主要有2种:CT回路开路和输出电流误差大,其中，CT回路开路，将在开路处产生高电压,危及设备和人身安全。
1.1.1CT回路开路的主要原因造成CT回路开路的主要原因有2种:一是设备质量原因，包括CT本身的质量和C T 端子排的质量及室外端子箱、接线盒受潮，端子螺栓和垫片锈蚀过;二是人为原因，继电保护人员校验完毕后，由于忘记恢复CT 回路连片而引起缺陷,但是这种情况正随着继电保护措施票制度的严格执行而减少。
1.1.2CT输出电流误差大的主要原因一是CT本身质量原因导致输出电流误差大;二是C T回路因某种原因又发生一点接地，导致产生分流。
C T回路的缺陷一般在2种情况下发现:一是设备巡检时,发现CT端子排处有明显的过热或烧灼痕迹,有时还有小火花出现,可以断定是C T回路开路;二是设备运行中,频繁或持续发出CT断线或差流越线等告警信号,可能是CT回路异常。
1.2处理C T回路缺陷的注意事项处理C T回路缺陷时,必须要做好安全措施，保证人身和设备安全。
为保证人身安全，作业人员可站在绝缘垫上工作，并且保证C T回路不失去接地点。
为保证设备安全运行，在短接或断开C T回路前，必须退出与其有关的保护，在C T回路未恢复正常时，禁止投入这些保护。
1.3处理C T回路缺陷的方法1.3.1CT回路开路对于由C T端子排质量问题引起的开路,作业人员应首先在远离开路处的CT端子箱封好CT源侧,然后测量CT回路电流,在确保C T源侧有电流、负荷侧无电流的情况下,断开CT连片,更换开路处的CT端子;如果端子上的连线也有过热迹象,应一同更换。
PT二次压降超差问题分析及对策作者：金鹏来源：《科学与财富》2018年第19期摘要：电压互感器二次压降问题是电力发、输、变、配企业普遍存在的问题，它使系统电压量测量产生偏差，不仅影响电力系统运行质量，而且直接导致电能计量误差，这种计量误差直接归算到电能计量综合误差之中。
由于电压互感器二次回路压降直接影响电能量计量的准确性，严重时会危及电力系统的稳定运行，本文通过笔者多年来的实际经验以及在实际工作中碰到和解决的问题，从分析电压互感器二次压降的形成机理入手，提出了二次压降的治理方案、交流学习解决的方法和建议，关键词：电压互感器；二次压降；电能计量误差；处理引言电测技术监督是电力系统的一个重要组成部分，定期做好电压互感器二次回路压降的检测工作，确保电能计量的准确性对核算运行经济技术指标，综合平衡及节约能源等都有重要意义。
在电力系统中开展电能计量的综合误差测试是实现电能正确计量的基本技术措施之一。
电能计量的综合误差包括电能表、电流互感器、电压互感器的计量误差以及电压互感器到电能表的二次回路线路压降。
长期以来，计量的准确性一般都只从电能表误差、电压互感器和电流互感器误差作考核，从而忽略了二次电压线路的压降损耗。
当电能表、互感器的计量误差符合国家有关规程规定时，由电压互感器二次侧到电能表端子之间二次回路线路的电压降（简称为PT二次电压降），将导致电压量测量产生偏差。
根据《电能计量装置技术管理规程》规定：“I、II类用于贸易结算的电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.25%；其他电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.5%。
”同时规定：“当二次回路负荷超过互感器额定二次负荷或二次回路电压降超差时应及时查明原因。
”本文以拜城发电厂开展电能计量综合误差测试现状调查为例证，进行分析。
一、现状分析1、电压互感器是一次和二次回路的重要元件，向测量仪器|仪表、继电器的线圈等供电，能正确反映电气设备的正常运行。
