第三节电压互感器

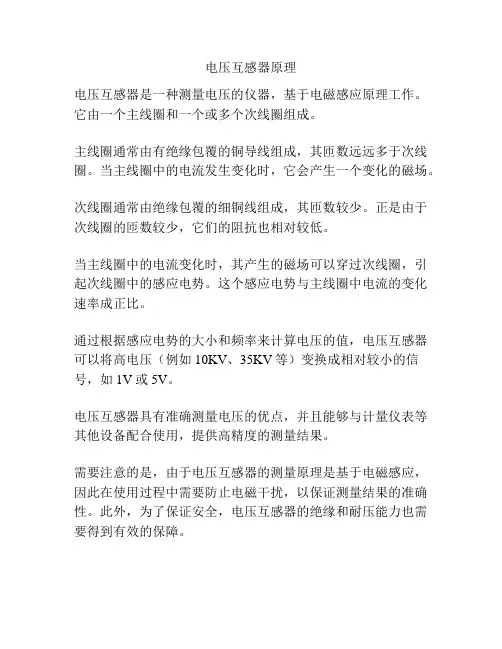

电压互感器原理
电压互感器是一种测量电压的仪器，基于电磁感应原理工作。

它由一个主线圈和一个或多个次线圈组成。

主线圈通常由有绝缘包覆的铜导线组成，其匝数远远多于次线圈。

当主线圈中的电流发生变化时，它会产生一个变化的磁场。

次线圈通常由绝缘包覆的细铜线组成，其匝数较少。

正是由于次线圈的匝数较少，它们的阻抗也相对较低。

当主线圈中的电流变化时，其产生的磁场可以穿过次线圈，引起次线圈中的感应电势。

这个感应电势与主线圈中电流的变化速率成正比。

通过根据感应电势的大小和频率来计算电压的值，电压互感器可以将高电压（例如10KV、35KV等）变换成相对较小的信号，如1V或5V。

电压互感器具有准确测量电压的优点，并且能够与计量仪表等其他设备配合使用，提供高精度的测量结果。

需要注意的是，由于电压互感器的测量原理是基于电磁感应，因此在使用过程中需要防止电磁干扰，以保证测量结果的准确性。

此外，为了保证安全，电压互感器的绝缘和耐压能力也需要得到有效的保障。

电压互感器培训课件一、引言电压互感器是电力系统中非常重要的测量设备，主要用于将高电压降至适宜的测量范围内，为保护、控制、测量等设备提供准确的电压信号。

为了提高大家对电压互感器的了解和应用水平，本次培训将围绕电压互感器的基本原理、分类、参数、选型、接线、运行与维护等方面进行讲解。

二、电压互感器的基本原理电压互感器的工作原理基于电磁感应定律，即在一定的磁路中，当一次绕组通以交流电流时，将在铁芯中产生交变磁通，交变磁通通过二次绕组时，将在二次绕组中感应出电动势，从而实现电压的降低。

三、电压互感器的分类根据绝缘结构、用途、准确级、变比误差和角度误差等不同特点，电压互感器可分为多种类型。

常见的电压互感器分类如下：1.按绝缘结构分类：油浸式电压互感器、干式电压互感器、充气式电压互感器等。

2.按用途分类：测量用电压互感器、保护用电压互感器、计量用电压互感器等。

3.按准确级分类：0.2级、0.5级、1级、3级等。

4.按变比误差和角度误差分类：普通电压互感器、精密电压互感器等。

四、电压互感器的参数电压互感器的参数主要包括额定一次电压、额定二次电压、准确级、变比误差、角度误差、容量、绝缘水平等。

这些参数是选择电压互感器时需要考虑的重要因素，应结合实际工程需求进行合理选择。

五、电压互感器的选型1.电压等级：根据实际工程需求，选择合适的电压等级。

2.准确级：根据测量、保护、计量等不同用途，选择合适的准确级。

3.变比误差和角度误差：根据系统对测量精度的要求，选择合适的电压互感器。

4.容量：根据二次侧负载的大小，选择合适的电压互感器容量。

5.绝缘水平：根据系统绝缘水平要求，选择合适的电压互感器。

6.结构类型：根据安装环境、维护要求等因素，选择合适的电压互感器结构类型。

六、电压互感器的接线电压互感器的接线方式主要有Y/Δ接法和Y/Y接法。

在实际工程中，应根据系统电压、负载性质、测量精度等因素选择合适的接线方式。

七、电压互感器的运行与维护1.运行：电压互感器在正常运行时，应定期检查二次侧负载、绝缘状态、接地点等，确保电压互感器的正常运行。

01电压互感器基本概念与原理Chapter电压互感器定义及作用工作原理与结构特点额定负荷指在规定条件下，电压互感器能够长期承受的最大负荷。

额定电压比指一次绕组额定电压与二次绕组额定电压之比。

准确度等级表示电压互感器测量误差的允许范围，通常以百分比表示。

温升指在规定条件下，电压互感器各部分温度与周围环境温度之差的最大允许值。

绝缘水平表示电压互感器承受各种过电压的能力，通常以雷电冲击耐压和工频耐压等参数表示。

主要技术参数及性能指标02电压互感器类型与特点Chapter工作原理优点缺点应用范围01020304工作原理缺点优点应用范围各类电压互感器比较电磁式与光电式比较电磁式结构简单、成本低，但体积大、重量重；光电式体积小、重量轻，但结构复杂、成本高。

适用场合比较电磁式适用于中低压系统，而光电式适用于高压和超高压系统。

性能比较电磁式存在铁磁谐振和饱和现象，而光电式无此现象，且绝缘性能好。

03电压互感器应用与选型Chapter电压测量电能计量系统保护030201在电力系统中的应用01020304根据电力系统的额定电压选择相应的电压互感器。

额定电压根据测量或保护要求的准确级选择相应的电压互感器。

准确级根据二次设备的负荷要求选择具有相应负荷能力的电压互感器。

负荷能力根据电力系统的绝缘水平选择具有相应绝缘性能的电压互感器。

绝缘性能选型原则及方法典型案例分析案例一01案例二02案例三0304电压互感器试验与检测Chapter常规试验方法负载试验空载试验在额定电压和额定负载下，测量电压互感器的负载电流、负载损耗和温升，以检验其带载能力和热稳定性。

准确度试验在线监测技术局部放电监测介质损耗监测温度监测故障诊断与处理故障类型识别故障定位处理措施05电压互感器维护与保养Chapter01保持互感器外观整洁，防止灰尘和潮气侵入；020304定期检查互感器接线端子是否松动或接触不良；监听互感器运行声音，判断是否存在异常；定期记录互感器运行数据，如电压、电流等。

第10单元第三节 电压互感器一．电磁式电压互感器（一）电磁式电压互感器的工作原理一次绕组匝数很多，而二次绕组匝数很少，相当于降压变压器。

工作时，一次绕组并联在一次电路中，而二次绕组并联仪表、继电器的电压线圈。

额定电压一般为100V ；容量小，只有几十伏安或几百伏安；负荷阻抗大，工作时其二次侧接近于空载状态，且多数情况下它的负荷是恒定的。

电压互感器的一次电压U 1与其二次电压U 2之间有下列关系：22211)/(U K U N N U u ≈≈ （4-16）式中，21N N 、为电压互感器一次和二次绕组匝数；u K 为电压互感器的变压比，一般表示为其额定一、二次电压比，即N N u U U K 21/=，例如10000V/100V 。

（二）电磁式电压互感器的测量误差及影响误差的运行因素由于电压互感器存在励磁电流和内阻抗，测量时结果都呈现误差，通常用电压误差（又称比值差）和角误差（又称相角差）表示。

（1）电压误差： 电压误差为二次电压的测量值乘额定互感比所得一次电压的近似值（n k U 2）与实际一次电压1U 之差，而以后者的百分数表示100112⨯-=U U U k f n u （%） （4-17） （2）角误差： 角误差为旋转0180的二次电压向量-2U ' 与一次电压相量1.U 之间的夹角u δ，并规定-2U ' 超前于1.U 时， 角误差为正值。

反之，则为负值。

2．电压互感器运行功况对误差的影响电压互感器一次电压变化时，励磁电流和ψ角将随之变化，因此，电压误差及角误差都会发生变化。

（1）一次电压的影响。

应使一次额定电压与电网的额定电压相适应。

（2）二次负荷及功率因数的影响。

如果一次电压不变，则二次负载阻抗及功率因数直接影响误差的大小。

要保证电压互感器的测量误差不超过规定值，应将其二次负载阻抗和功率因数限制在相应的范围内。

(三) 电磁式电压互感器的结构类型和型号1. 电磁式电压互感器的分类电压互感器可分为以下几种类型：按安装地点可分为户内式和户外式。

电压互感器的原理电压互感器（Voltage Transformer）是一种用于测量或监控高压电网中电压的设备。

它能够将高压电网的高电压转换为适合于测量仪表或保护装置使用的低电压。

电压互感器是电网中非常重要的组成部分，其工作原理和设计对于电网的安全运行和系统保护至关重要。

电压互感器的工作原理是基于磁性耦合的原理。

当互感器的一侧（称为高压侧）与高压电网相连接时，高压电网中的电流会通过互感器的一组绕组，从而在该组绕组产生磁场。

同时，互感器的另外一组绕组（称为低压侧）中的磁场将会与高压侧的磁场磁性耦合。

由于磁性耦合的作用，低压侧绕组中就会产生一个与高压侧电流成比例的电流。

这个比例关系是通过互感器的变比比率决定的，一般来说，变比比例是在额定值的基础上确定的。

低压侧绕组中的电流可以通过连接测量或保护仪器来进行分析、监测或控制操作。

1.精确性：电压互感器需要有高精度的转换能力，确保输出信号的准确性和可靠性。

电压互感器的精确性取决于设计和制造的质量。

2.线性：电压互感器的输出信号应当与输入信号之间保持线性关系，这样在使用测量或保护仪表时能够得到准确的电压值。

3.高绝缘：电压互感器的高压侧绕组需要具备良好的绝缘性能，以防止高电压引起的电击和危险。

此外，在低压侧和高压侧之间还需要具备相应的绝缘电阻，以确保人员安全。

4.高负载能力：电压互感器需要具备较高的负载能力，以应对不同负载条件下的工作情况。

同时，它还需要具有良好的稳定性和耐受能力，能够在各种环境条件下稳定工作。

5.高可靠性和耐久性：作为电网的重要组成部分，电压互感器需要具备高度的可靠性和耐久性。

它需要经受住高压电网环境的考验，并且具有足够长的寿命，以确保正常运行。

总之，电压互感器的工作原理是基于磁性耦合的原理，它通过转换高压电网中的高电压为低电压输出，使得我们能够在安全和准确的条件下使用这些电压。

电压互感器在电网运行和系统保护方面起着重要的作用，因此，对于它的设计和制造要求非常高。

第三节电压互感器学习教案教案内容：一、教学内容：本节课的教学内容来自于小学科学课程中关于电压互感器的知识。

教材的章节为“电压互感器”，详细内容包括电压互感器的定义、作用、工作原理以及电压互感器的接线方式和使用方法。

二、教学目标：1. 让学生了解电压互感器的定义和作用，知道电压互感器在电力系统中的重要性。

2. 让学生掌握电压互感器的工作原理，能够正确地解释电压互感器的工作过程。

3. 让学生学会电压互感器的接线方式和使用方法，能够熟练地进行电压互感器的操作。

三、教学难点与重点：教学难点：电压互感器的工作原理、接线方式和使用方法。

教学重点：电压互感器的作用、工作原理以及接线方式和使用方法。

四、教具与学具准备：教具：电压互感器模型、PPT课件。

学具：笔记本、笔。

五、教学过程：1. 实践情景引入：通过展示电压互感器在电力系统中的应用情景，让学生了解电压互感器的作用。

2. 知识讲解：使用PPT课件，详细讲解电压互感器的定义、作用、工作原理以及接线方式和使用方法。

3. 例题讲解：通过示例，讲解电压互感器的工作原理和操作方法。

4. 随堂练习：让学生根据所学知识，回答有关电压互感器的问题。

六、板书设计：板书内容：电压互感器1. 定义：电压互感器是用于测量高压电网电压的仪器。

2. 作用：将高压电网的电压转换为低压，以便于测量和保护。

3. 工作原理：电压互感器利用电磁感应原理，将高压电网的电压转换为低压。

4. 接线方式：电压互感器有三种接线方式，即Y接、Δ接和Z接。

5. 使用方法：使用电压互感器时，应根据被测电压选择合适的接线方式，并注意安全。

七、作业设计：1. 请简述电压互感器的作用。

答案：电压互感器的作用是将高压电网的电压转换为低压，以便于测量和保护。

2. 请解释电压互感器的工作原理。

答案：电压互感器利用电磁感应原理，将高压电网的电压转换为低压。

3. 请说明电压互感器的接线方式和使用方法。

答案：电压互感器有三种接线方式，即Y接、Δ接和Z接。
