中级制图员题库+答案一、单选题（共100题，每题1分，共100分）1.在绘图软件中有些基本形体可以由一个命令直接绘制，这些命令就是绘图命令，但()不是绘图命令可以完成的。
A、标记等分点B、画椭圆曲线C、标注尺寸线D、画样条曲线正确答案：C2.向视图是一种()配置的基本视图。
A、移位B、在右视图的左边C、在左视图的右边D、在规定位置正确答案：A3.移动圆对象，使其圆心移动到直线中点，需要应用：()A、栅格B、捕捉C、正交D、对象捕捉正确答案：D4.画组合体的正等轴测图，按位置关系，逐一画出()的正等轴测图。
A、各基本体B、圆C、棱柱D、截交线正确答案：A5.在标注圆的直径时应在尺寸数字前加()。
A、SB、RC、SΦD、Φ正确答案：D6.以下关于职业道德论述，错误的是()。
A、职业道德依靠文化、内心信念和习惯，通过员工的自律实现B、职业道德大多没有实质的约束力和强制力C、职业道德的主要内容是对员工义务的要求D、职业道德能起到调节企业与市场的作用正确答案：B7.平行投影法中的投射线与投影面相()时，称为正投影法。
A、垂直B、倾斜C、相交D、平行正确答案：A8.徒手画椭圆时，可先画出椭圆的()，然后分别用徒手方法作两钝角及两锐角的内切弧，即得所需椭圆。
A、内切长矩形B、外切四边形C、外切长矩形D、内切四边形正确答案：B9.垂直于V面，平行于H面的平面称为()。
A、正垂面B、水平面C、侧平面D、一般面正确答案：C10.对较小物体()时，可用铅笔直接放在实物上测定各部分的大小，然后按测定的大小画出草图。
A、检验B、加工C、包装D、目测正确答案：D11.左视图反映了物体上、前、()的相对位置关系。
A、左、右B、下、后C、后、左D、下、右正确答案：D12.不可见轮廓线采用()来绘制。
A、点画线B、粗实线C、虚线D、细实线正确答案：C13.职业纪律具有的特点是()。
A、一定的弹性B、强制性C、明确的规定性D、一定的自我约束性正确答案：C14.球体截交线的形状总是()。
第8章绘制轴测图◆8.1 轴测图概述◆8.2 在轴测投影模式下绘图◆8.3 在轴侧图中书写文字◆8.4 在轴测图中标注尺寸◆8.5 绘制正等侧图◆8.6 绘制斜二侧图8.1 轴测图概述8.1.1 轴测图的特点由于轴测图是用平行投影法得到的，因此它具有以下特点：(1) 平行性：物体上相互平行的直线的轴测投影仍然平行；空间上平行于某坐标轴的线段，在轴测图上仍平行于相应的轴测轴。
(2) 定比性：空间上平行于某坐标轴的线段，其轴测投影与原线段长度之比，等于相应的轴向伸缩系数。
由轴测图的以上性质可知，若已知轴测各轴向伸缩系数，即可绘制出平行于轴测轴的各线段的长度，这就是轴测图中“轴测”两字的含义。
AutoCAD为绘制轴测图创建了一个特定的环境。
在这个环境中，系统提供了相应的辅助手段以帮助用户方便地构建轴测图，这就是轴测图绘制模式（简称轴测模式）。
用户可以使用“草图设置”或SNAP命令来激活轴测投影模式。
8.1.2 使用“草图设置”激活选择“工具”|“草图设置”命令，弹出“草图设置”对话框，选择“捕捉和栅格”选项卡，选中“启用捕捉”和“启用栅格”复选框，在“捕捉类型”选项组中，如图9-1所示选中“等轴测捕捉”单选按钮，单击”确定”按钮可启用等轴测捕捉模式，此时绘图区的光标显示为如图9-2所示的形式。
图9-1 启用等轴测捕捉模式的”草图设置”对话框图9-2 启用等轴测捕捉模式后的光标8.1.3使用SNAP命令激活SNAP命令中的“样式”选项可用于在标准模式和轴测模式之间切换。
在命令行输入SNAP命令，命令行提示如下：命令: snap指定捕捉间距或[开(ON)/关(OFF)/纵横向间距(A)/样式(S)/类型(T)] <10.0000>: s //激活”样式”模式输入捕捉栅格类型[标准(S)/等轴测(I)] <S>: I //激活”等轴测”选项指定垂直间距<10.0000>://按回车键，启用等轴测模式，光标显示为如图9-2所示的形式8.1.4 轴测图的形成图9-3 正轴测图的形成图9-4 斜轴测图的形成（1）在正投影的条件下，如图9-3所示改变物体和投影面的相对位置，使物体的正面、顶面和侧面与投影面均处于倾斜位置，然后将物体向投影面投射。
1 引言轴测图具有较强的立体感、接近于人们的视觉效果、能准确地表达形体的表面形状和相对位置、具有良好的度量性，在工程领域中应用较为广泛。
用AutoCAD在轴测图中绘制和标注符合人们视觉效果、具有真实感和立体感的文字和尺寸是有一定难度的。
下面以图1支架正等轴测图为例，介绍使用AutoCAD2010绘制文字和标注尺寸的方法与技巧。
图1 支架正等轴测图2 绘制文字正等轴测图的三个轴测轴X1、Y1、Z1与通用坐标系(WCS)x轴的夹角分别是30°、15 0°和90°。
一个实体的轴测投影只有三个可见平面，这三个面是进行画线、找点等绘图操作的基准平面，将平行于Y1OZ1、X1OZ1、X1OY1平面的分别称为左(融)、右(Right)和上(T op)正等轴测平面，见图2。
图2 正等轴测平面及其轴测轴为保证某个轴测平面中的文本符合视觉效果在该平面内，必须根据各轴测平面的位置特点先将文字倾斜某个角度，然后再将文字旋转至与轴测轴平行的位置，以增强其立体感。
2.1轴测面上各文本的倾斜与旋转规律文字的倾斜角是指相对于WCS坐标系Y轴正方向倾斜的角度，角度小于0，则文字向左倾斜;反之，文字向右倾斜。
文字的旋转角是指相对于wCS坐标系x轴正方向，绕以文字起点为原点进行旋转的角度，按逆时针方向旋转，角度为正，反之，角度为负。
各轴测面上文本的倾斜与旋转角度，见表1;注写文字后的效果，见图3。
表1 各文本的倾斜与旋转角度图3 轴测面上文本的注写效果2.2创建两个文字样式为便于记忆，创建样式名为“右X上Y左z倾斜30”，“右Z上X左Y倾斜-30”的两个文字样式，分别对应文字倾斜角为30°和-30°。
以创建名为“右x上Y左z倾斜30”的文字样式为例，来介绍其操作方法：单击图标，在【文字样式】对话框中单击【新建】按钮，再在【新建文字样式】对话框的【样式名】文本框中输入“右x上Y左z倾斜30”，单击【确定】按钮;然后，进行如图4所示的设置，单击【应用】按钮。

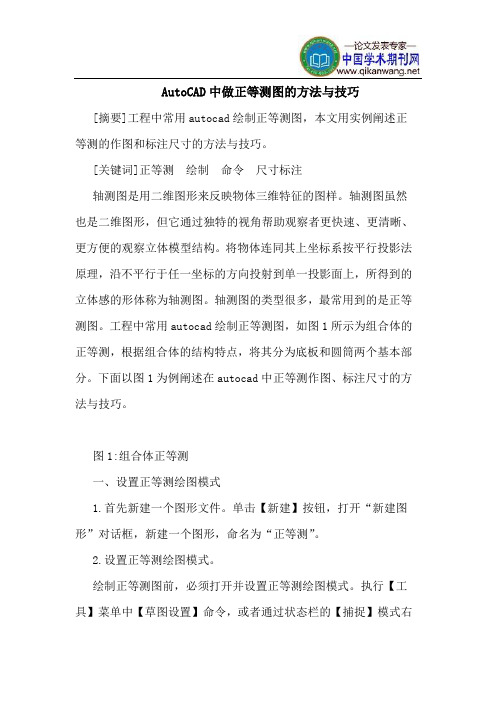

AutoCAD中做正等测图的方法与技巧[摘要]工程中常用autocad绘制正等测图，本文用实例阐述正等测的作图和标注尺寸的方法与技巧。
[关键词]正等测绘制命令尺寸标注轴测图是用二维图形来反映物体三维特征的图样。
轴测图虽然也是二维图形，但它通过独特的视角帮助观察者更快速、更清晰、更方便的观察立体模型结构。
将物体连同其上坐标系按平行投影法原理，沿不平行于任一坐标的方向投射到单一投影面上，所得到的立体感的形体称为轴测图。
轴测图的类型很多，最常用到的是正等测图。
工程中常用autocad绘制正等测图，如图1所示为组合体的正等测，根据组合体的结构特点，将其分为底板和圆筒两个基本部分。
下面以图1为例阐述在autocad中正等测作图、标注尺寸的方法与技巧。
图1:组合体正等测一、设置正等测绘图模式1.首先新建一个图形文件。
单击【新建】按钮，打开“新建图形”对话框，新建一个图形，命名为“正等测”。
2.设置正等测绘图模式。
绘制正等测图前，必须打开并设置正等测绘图模式。
执行【工具】菜单中【草图设置】命令，或者通过状态栏的【捕捉】模式右键执行【设置】命令，打开【草图设置】对话框后，在“捕捉和栅格”选项卡中设置“捕捉类型”为【等轴测捕捉】，如图2所示。
在“极轴追踪”选项卡中设置【增量角】为30，如图3所示。
3.设置图层，新建粗实线、点画线和尺寸三个图层，如图4所示。
图2：【捕捉类型】设置图3：【极轴追踪】设置图4:设置图层二、做正等测图1.绘制大长方体底座1）把粗实线层设为当前层，使用【直线】命令，结合【对象追踪】绘制大长方体底座的底平面，如图5所示。
命令行提示如下：命令: _line指定第一点:鼠标在绘图区任取一点作为起始点；指定下一点或 [放弃(u)]: 56 沿30°的方向向右上方追踪56，确定第一条直线；指定下一点或 [放弃(u)]: 38 沿150°的方向向左上方追踪38，确定第二条直线；指定下一点或 [闭合(c)/放弃(u)]: 56 沿210°的方向向左下方追踪56，确定第三条直线；闭合画出第四条直线。
计算机辅助设计绘图员：CAD中级考试测试题五1、单选基本尺寸相同，相互结合的孔和轴（），称为配合。
A、同时安装的关系B、永远不分离的关系C、靠在一起的关系D、公差带之间的关系正确答案：D2、单选正等（江南博哥）轴测图的轴间角一共有（）个。
A、1B、2C、3D、4正确答案：C3、判断题WORD是目前我国比较流行计算机绘图软件。
正确答案：错4、单选球体的表面可以看作是由一条半圆母线绕其（）回转而成。
A、轴线B、素线C、半径D、直径正确答案：D5、多选使用RECTANGLE命令绘制一个矩形，并使该矩形具有厚度为100。
正确的方法为（）。
A.用RECTANGLE命令先绘一个矩形，然后用ELEV命令设置厚度为100B.用ELEV命令设置厚度为100，然后用RECTANGLE命令绘制矩形C.用RECTANGLE命令先绘一个矩形，然后用CHANGE命令改变厚度为 100D.在RECTANGLE命令中先设置其厚度为100，然后再绘制矩形E.用RECTANGLE命令先绘一个矩形，然后再用RECTANGLE命令设置厚度为100 正确答案：C, D6、判断题零件按结构特点可分为轴套类、盘盖类、叉架类、箱壳类和薄板类。
正确答案：对7、单选对于零件上用钻头钻出的（），画图时锥角一律画成120o。
钻孔深度是指圆柱部分的深度，不包括锥坑。
A、平面或阶梯面B、光孔或安装孔C、不通孔或阶梯孔D、通孔或阶梯孔正确答案：C8、判断题表面粗糙度主要评定参数中应用最广泛的轮廓算术平均偏差用Ry 代表。
正确答案：错9、单选一个视图和一组灯光能组成一个场景。
用户可以在图形文件中建立（）场景。
A．3个B．5个C．不超过20个D．无数个正确答案：D10、判断题工程上常用的投影法有中心投影法和平行投影法。
正确答案：对11、单选轴测剖视图的1/4剖切，在三视图中是（）。
A、全剖B、局部剖C、断面D、半剖正确答案：D12、单选箱壳类零件长、宽、高三个方向的主要尺寸基准通常选用轴孔中心线、对称平面、结合面和（）。
用AutoCAD绘制组合体的正等轴测图
步骤一：设置辅助工具
1）1）设置绘图区范围
Command:Limits
ON/OFF/<Lower left corner ><0.0000,0.0000>: <Enter>
Upper right corner<12.0000,9.0000>: 320,240
将绘图区左下角坐标设置为0，0，右上角坐标设为320，240。
用Zoom/All命令显示整个绘图区。
2）2）设置Isoplane正等轴测图平面
单击AutoCAD上方的Tools下拉菜单，点击其中的Drawing Aids选项，打开Drawing Aids 对话框,选中Isometric Snap/Grid区域内的On复选框，并在其下面的三种平面方式中选择Top模式。
屏幕上的十字光标由正交状态变成60度夹角状态，即绘图坐标现在处在正等轴测平面中的上平面状态。
3）3）设置绘图捕捉单位Snap
用上一小节所讲方法将纵向捕捉栅格的距离设为1。
步骤二：做底板轴测图
1）1）作底面矩形
Command:Line
LINE From point：（作图区左下角任意一点）
To point：@120<30
To point：@60<150
To point：@120<210
To point：C
结果如图10-24所示：
2）2）作两端半圆结构轴测图
绘制左端轴测圆：
Command:Ellipse
Arc/Center/Isocircle/<Axis endpoint 1>: I
Center of Circle: Mid
of 选取直线A
〈Circle radius〉/Diameter：30
用同样的方法完成底面矩形右端的轴测圆，用Trim工具修剪掉多余线条，其结果如图
10-25所示：
图10-24 图10-25 3）3）复制出底板的上表面
Command: Copy
Select objects: 用窗口方式选取已经绘制的所有图形
Select objects: <Enter>
<Base point or displacement>/Multiple:选取任意一点Second point of displacement：@20<90
用Trim和Erase工具修剪掉图中不可见部分，结果如图10-26所示。
步骤三：完成底板轴测图
1）1）在底板的上表面作阶梯孔
Command:Ellipse
Arc/Center/Isocircle/<Axis endpoint 1>: I
Center of Circle: Mid
of选择直线B
〈Circle radius〉/Diameter：15
Command:Copy
Select objects: 选取上一步所绘制轴测圆
Select objects: <Enter>
<Base point or displacement>/Multiple: 任意一点Second point of displacement：@6<270 Command:Ellipse
Arc/Center/Isocircle/<Axis endpoint 1>: I
Center of Circle: Cen
of 选取前一步复制出的轴测圆C边界上任意一点
〈Circle radius〉/Diameter：10
完成左端阶梯孔。
将完成的阶梯孔复制到底板的另一端：
Command: Copy
Select objects: 选取已绘制的阶梯孔结构的三个轴测圆
Select objects: <Enter>
<Base point or displacement>/Multiple:(任意一点) Second point of displacement：@120<30结果如图10-27所示，然后用Trim命令修剪掉多余线条。
2）2）作椭圆的切线
Command: Line
LINE From point: Qua
of 选取椭圆弧D
To point : Qua
of 选取椭圆弧E
To point: 〈Enter〉
用同样的方法可以完成右端两椭圆弧间的切线。
3）3）完成底板部分的绘制
用Trim命令修剪掉多余线条并删除辅助线，
结果如图10-28所示：
图10-27 图10-28 步骤四：绘制上层结构轴测图
1）1）作辅助线
用Ctrl+E快捷键将当前的正等轴测绘图平面状态由上平面转换到右平面，坐标会发生相应变化。
Command: Copy
Select objects: 选取直线F
Select objects: <Enter>
<Base point or displacement>/Multiple: 任意一点Second point of displacement：@20<150 Command: Copy
Select objects: 选取直线G
Select objects: <Enter>
<Base point or displacement>/Multiple:任意一点Second point of displacement：@50<90
如图10-29所示：
2）2）绘制上层结构
Command: Ellipse
Arc/Center/Isocircle/<Axis endpoint 1>: I
Center of circle: Mid
of 选取直线H的中心
<Circle radius>/Diameter: 30
Command: Ellipse
Arc/Center/Isocircle/<Axis endpoint 1>: I
Center of circle: Mid
of 再选取直线H的中心
<Circle radius>/Diameter: 18
3）3）复制已完成的轴测圆
Command: Copy
Select objects: 选取上一步完成的椭圆M和辅助线H
Select objects: 〈Enter〉
<Base point or displacement>/Multiple: 任意一点Second point of displacement: @40<150 如图10-30
4）4）做椭圆的切线
Command: Line
LINE From point: Qua
of 选取复制出的轴测圆J右上角
To point: Qua
of 选取轴测圆M右上角
To point: 〈Enter〉
Command: Line
LINE From point: Int
of 选取直线K与轴测圆J的左下方交点
To point: @50<270
To point: @40<330
To point: Int
of 选取直线H与轴测圆M的左下方交点
To point: 〈Enter〉
Command:Line
LINE From point: Int
of 选取直线H与轴测圆M的右上方交点
To point: @50<270
To point: 〈Enter〉
结果如图10-31所示：
5）5）完成上层结构
删除辅助线并用Trim工具修剪掉多余线条,最终结果如图10-32所示，正等轴测图完成。
