给水管网的布置和敷设管布置（1）有较高的供水可靠性（2）管线力求简短和顺直（3）给水干管应尽可能与其他性质相似的管道集中设置，以利于施工和维修。
（4）管线应尽量防止穿越沉降缝、伸缩缝、抗震缝、建筑物（或设备）根底及其他有可能使管道遭受损坏的地方。
（5）管线应尽量避开有可能使水管受到污染的管道、设备和构筑物。
如确有困难，则应根据有关规定采取必要的防污染措施。
（6）与高层建筑总体布局和功能分区协调一致，并综合考虑其他工种的管线布置情况。
（7）充分利用室外给水管的水压。
（8）全面考虑建筑装修及隔音、防振等问题。
根据上述原则，高层建筑给水管的布置应注意以下几个方面（1）给水引入管一般不应少于2条。
（2）引入管应分别自室外环的不同侧接出，如只能自室外环的同侧接出时，应采取设置贮水池或其他保证安全措施，引入管与室外管连接处应设置水表井及倒流防止器。
（3）引入管的位置应尽可能靠近高层建筑物内用水量最大处，以减少管中直径较大管段的长度及管水头损失。
（4）引入管与建筑物的生活污水管或其他有可能污染给水管水质的管道保持一定距离（给水管与污水管的净距不宜小于1米）。
（5）引入管应朝室外管保持一定的坡度（一般不小于0.003），并应在引入管上设泄水装置。
（6）内供水管按供水要求开展竖向分区。
（7）当高层建筑物对供水要求较高时，各分区给水管应在竖直方向各自连接成环。
（8）各分区垂直供水管或干管应设置在管道竖井内，在符合建筑总体布置前提下，竖井的位置宜靠近卫生间或其他用水设备较集中处，以缩短管线长度。
（9）各分区水平供水管宜布置在管道层（或技术层）内。
（10）为便于检修，各分区给水管应按以下原则装设阀门：①水平干管任一段检修时，其他管道仍可照常供水；②垂直干管应每隔数层装设一个阀门；③由垂直干管接至各层的横管上，均应装设检修阀；（11）为减小各分区给水管的水压，均衡各层配水水嘴的流量，高层建筑各区下部给水管的支管上应安装减压装置。

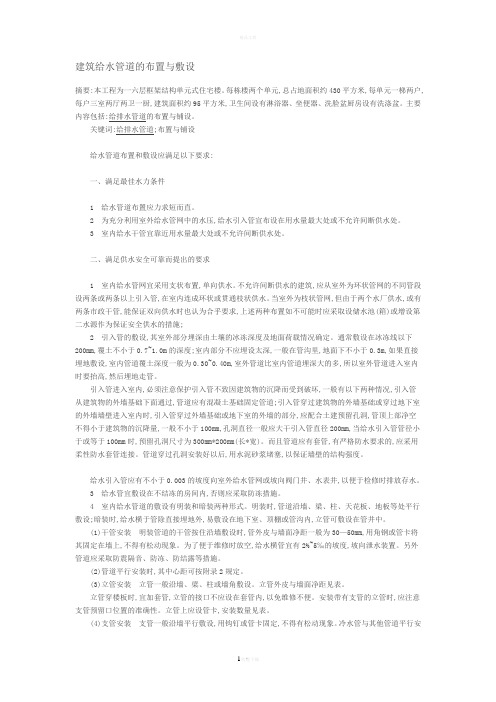

建筑给水管道的布置与敷设摘要:本工程为一六层框架结构单元式住宅楼。
每栋楼两个单元,总占地面积约430平方米,每单元一梯两户,每户三室两厅两卫一厨,建筑面积约95平方米,卫生间设有淋浴器、坐便器、洗脸盆厨房设有洗涤盆。
主要内容包括:给排水管道的布置与铺设。
关键词:给排水管道;布置与铺设给水管道布置和敷设应满足以下要求:一、满足最佳水力条件1 给水管道布置应力求短而直。
2 为充分利用室外给水管网中的水压,给水引入管宣布设在用水量最大处或不允许间断供水处。
3 室内给水干管宜靠近用水量最大处或不允许间断供水处。
二、满足供水安全可靠而提出的要求1 室内给水管网宜采用支状布置,单向供水。
不允许间断供水的建筑,应从室外为环状管网的不同管段设两条或两条以上引入管,在室内连成环状或贯通枝状供水。
当室外为枝状管网,但由于两个水厂供水,或有两条市政干管,能保证双向供水时也认为合乎要求,上述两种布置如不可能时应采取设储水池(箱)或增设第二水源作为保证安全供水的措施;2 引入管的敷设,其室外部分埋深由土壤的冰冻深度及地面荷载情况确定。
通常敷设在冰冻线以下200mm,覆土不小于0.7~1.0m的深度;室内部分不应埋设太深,一般在管沟里,地面下不小于0.3m,如果直接埋地敷设,室内管道覆土深度一般为0.30~0.40m,室外管道比室内管道埋深大的多,所以室外管道进入室内时要抬高,然后埋地走管。
引入管进入室内,必须注意保护引入管不致因建筑物的沉降而受到破坏,一般有以下两种情况,引入管从建筑物的外墙基础下面通过,管道应有混凝土基础固定管道;引入管穿过建筑物的外墙基础或穿过地下室的外墙墙壁进入室内时,引入管穿过外墙基础或地下室的外墙的部分,应配合土建预留孔洞,管顶上部净空不得小于建筑物的沉降量,一般不小于100mm,孔洞直径一般应大干引入管直径200mm,当给水引入管管径小于或等于100mm时,预留孔洞尺寸为300mm*200mm(长*宽)。
建筑给水管道的布置与敷设建筑给水管道的布置与敷设摘要:本工程为一六层框架结构单元式住宅楼。
每栋楼两个单元,总占地面积约430平方米,每单元一梯两户,每户三室两厅两卫一厨,建筑面积约95平方米,卫生间设有淋浴器、坐便器、洗脸盆厨房设有洗涤盆。
主要内容包括:给排水管道的布置与铺设。
关键词:给排水管道;布置与铺设给水管道布置和敷设应满足以下要求:一、满足最佳水力条件1 给水管道布置应力求短而直。
2 为充分利用室外给水管网中的水压,给水引入管宣布设在用水量最大处或不允许间断供水处。
3 室内给水干管宜靠近用水量最大处或不允许间断供水处。
二、满足供水安全可靠而提出的要求1 室内给水管网宜采用支状布置,单向供水。
不允许间断供水的建筑,应从室外为环状管网的不同管段设两条或两条以上引入管,在室内连成环状或贯通枝状供水。
当室外为枝状管网,但由于两个水厂供水,或有两条市政干管,能保证双向供水时也认为合乎要求,上述两种布置如不可能时应采取设储水池(箱)或增设第二水源作为保证安全供水的措施;2 引入管的敷设,其室外部分埋深由土壤的冰冻深度及地面荷载情况确定。
通常敷设在冰冻线以下200mm,覆土不小于0.7~1.0m的深度;室内部分不应埋设太深,一般在管沟里,地面下不小于0.3m,如果直接埋地敷设,室内管道覆土深度一般为0.30~0.40m,室外管道比室内管道埋深大的多,所以室外管道进入室内时要抬高,然后埋地走管。
引入管进入室内,必须注意保护引入管不致因建筑物的沉降而受到破坏,一般有以下两种情况,引入管从建筑物的外墙基础下面通过,管道应有混凝土基础固定管道;引入管穿过建筑物的外墙基础或穿过地下室的外墙墙壁进入室内时,引入管穿过外墙基础或地下室的外墙的部分,应配合土建预留孔洞,管顶上部净空不得小于建筑物的沉降量,一般不小于100mm,孔洞直径一般应大干引入管直径200mm,当给水引入管管径小于或等于100mm时,预留孔洞尺寸为300mm*200mm(长*宽)。
