给水管道的布置和敷设的基本要求

-*给水排水管道敷设规范及要求（整理的很全面）1给水管道的敷设及管材室内给水管道的敷设、布置应严格按照建筑给排水设计规范（G B-50015-2003 ）的要求进行，建筑室内管道布置和敷设原则如下：（1）室内生活给水管道宜布置成枝状管网，单向供水。

（2）室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。

室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。

（3）室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。

（4）埋地敷设的给水管应避免布置在可能受重物压坏处。

管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。

（5）给水管道不得敷设在烟道、风道、电梯井内、排水沟内。

给水管道不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于 0.5m 。

（6）给水管道不宜穿越伸缩缝、沉降缝、变形缝。

如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。

（7）塑料给水管道在室内宜暗设。

明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。

塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m 的金属管段过渡。

（8）室内给水管道上的各种阀门，宜装设在便于检修和便于操作的位置。

（9）建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于 0.5m ；交叉埋设时不应小于 0.15m ，且给水管道应在排水管的上面。

（10）给水管的伸缩补偿装置，应按直线长度、管材的线膨胀系数、环境温度和管内水温的变化、管道节点的允许位移量等因素经计算确定。

应尽量利用管道自身的折角补偿温度变形。

（11）当给水管道结露会影响环境，引起装饰、物品等受损害时，给水管道应作防结露保冷层，防结露保冷层的计算和构造，按现行的《设备及管道保冷技术通则》执行。

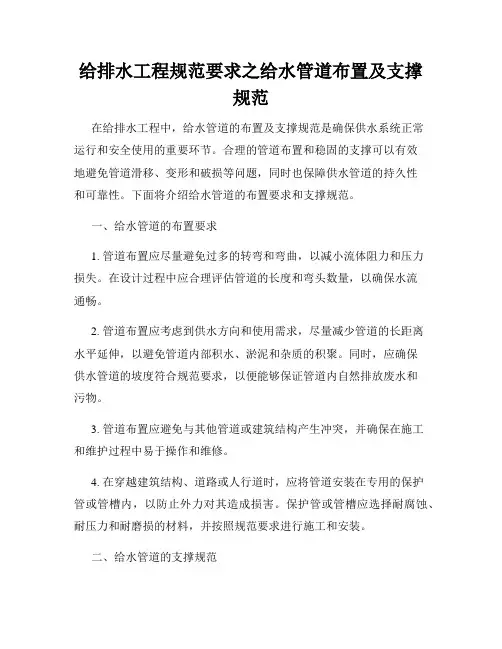

给排水工程规范要求之给水管道布置及支撑规范在给排水工程中，给水管道的布置及支撑规范是确保供水系统正常运行和安全使用的重要环节。

合理的管道布置和稳固的支撑可以有效地避免管道滑移、变形和破损等问题，同时也保障供水管道的持久性和可靠性。

下面将介绍给水管道的布置要求和支撑规范。

一、给水管道的布置要求1. 管道布置应尽量避免过多的转弯和弯曲，以减小流体阻力和压力损失。

在设计过程中应合理评估管道的长度和弯头数量，以确保水流通畅。

2. 管道布置应考虑到供水方向和使用需求，尽量减少管道的长距离水平延伸，以避免管道内部积水、淤泥和杂质的积聚。

同时，应确保供水管道的坡度符合规范要求，以便能够保证管道内自然排放废水和污物。

3. 管道布置应避免与其他管道或建筑结构产生冲突，并确保在施工和维护过程中易于操作和维修。

4. 在穿越建筑结构、道路或人行道时，应将管道安装在专用的保护管或管槽内，以防止外力对其造成损害。

保护管或管槽应选择耐腐蚀、耐压力和耐磨损的材料，并按照规范要求进行施工和安装。

二、给水管道的支撑规范1. 给水管道的支撑应保证其稳固、牢固，并能够承受正常使用条件下的作用力和重量压力。

支撑的材料应选用耐腐蚀、强度高的材料，并符合相关标准和规范。

2. 管道的支撑间距应根据管道材料、管径和使用环境等因素进行合理设计和计算。

一般规定为不大于管道外径的1/4或1/5。

3. 支撑点的选择应考虑到管道的刚性、刚度和伸缩性，以防止管道受到外力作用时的滑移、变形和破损。

支撑点的位置应根据实际情况，选取在管道弯头、阀门、法兰连接等位置，以使管道受力均匀。

4. 支撑点的固定方式应在规范允许的范围内进行选择。

常见的固定方式包括吊杆、支吊架、吊托、支架等，选择合适的固定方式可以确保支撑点的稳定性和可靠性。

5. 对于穿越建筑结构或地下管道的支撑，应采取适当的防水措施，并确保支撑位置的稳定和安全。

对于特殊情况下的支撑，应进行专门的设计和计算，并按照工程要求进行施工和监督。

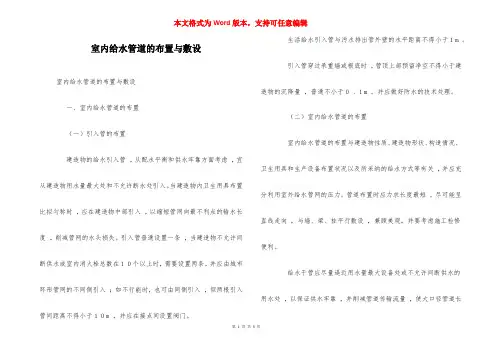

室内给水管道的布置与敷设室内给水管道的布置与敷设一、室内给水管道的布置（一）引入管的布置建造物的给水引入管，从配水平衡和供水牢靠方面考虑，宜从建造物用水量最大处和不允许断水处引入。

当建造物内卫生用具布置比拟匀称时，应在建造物中部引入，以缩短管网向最不利点的输水长度，削减管网的水头损失。

引入管普通设置一条，当建造物不允许间断供水或室内消火栓总数在１０个以上时，需要设置两条，并应由城市环形管网的不同侧引入；如不行能时，也可由同侧引入，但两根引入管间距离不得小于１０m ，并应在接点间设置阀门。

生活给水引入管与污水排出管外壁的水平距离不得小于１m 。

引入管穿过承重墙或根底时，管顶上部预留净空不得小于建造物的沉降量，普通不小于０ .１m 。

并应做好防水的技术处理。

（二）室内给水管道的布置室内给水管道的布置与建造物性质、建造物形状、构造情况、卫生用具和生产设备布置状况以及所采纳的给水方式等有关，并应充分利用室外给水管网的压力。

管道布置时应力求长度最短，尽可能呈直线走向，与墙、梁、柱平行敷设，兼顾美观，并要考虑施工检修便利。

给水干管应尽量逼近用水量最大设备处或不允许间断供水的用水处，以保证供水牢靠，并削减管道传输流量，使大口径管道长度最短。

室内给水管道不允许敷设在排水沟、烟道和风道内，不允许穿过大小便槽、橱窗、壁柜、木装修物体，应尽量避开穿过建造物的沉降缝，假如不行避开必需穿过时，应实行相应的措施。

二、室内给水系统的管路敷设室内给水系统管道的敷设，应按照建造对卫生、美观方面的不同要求，分为明装和暗装两类。

（一）明装明装即管道在室内沿墙、梁、柱、天花板下、地板旁裸露敷设。

明装管道造价低，施工安装、维护维修均较便利。

缺点是因为管道外表积灰，产生凝水等影响环境卫生，而且明装有碍房屋美观。

普通民用建造和大局部生产车间均为明装方式。

（二）暗装暗装即管道敷设在地下室天花板下或吊顶中，或在管井、管槽、管沟中隐蔽敷设。

管道暗装时，卫生条件好、房间美观，在规范较高的高层建造、宾馆等建造均采纳暗装；在工业企业中，某些生产工艺要求，如精细仪器或电子元件车间要求室内洁净无尘时，也须用暗装。

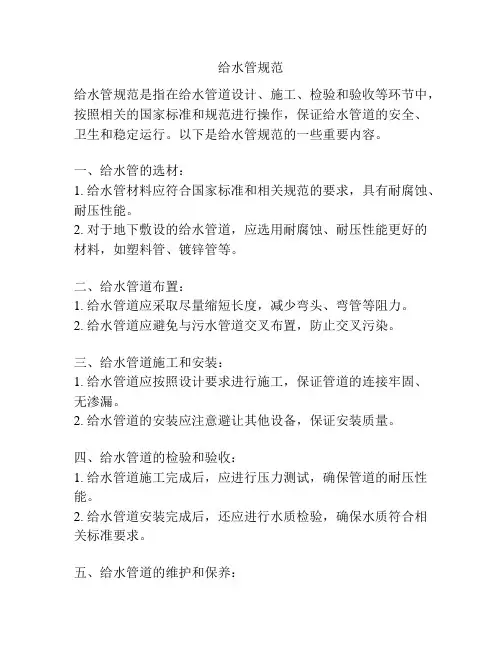

给水管规范
给水管规范是指在给水管道设计、施工、检验和验收等环节中，按照相关的国家标准和规范进行操作，保证给水管道的安全、卫生和稳定运行。

以下是给水管规范的一些重要内容。

一、给水管的选材：
1. 给水管材料应符合国家标准和相关规范的要求，具有耐腐蚀、耐压性能。

2. 对于地下敷设的给水管道，应选用耐腐蚀、耐压性能更好的材料，如塑料管、镀锌管等。

二、给水管道布置：
1. 给水管道应采取尽量缩短长度，减少弯头、弯管等阻力。

2. 给水管道应避免与污水管道交叉布置，防止交叉污染。

三、给水管道施工和安装：
1. 给水管道应按照设计要求进行施工，保证管道的连接牢固、无渗漏。

2. 给水管道的安装应注意避让其他设备，保证安装质量。

四、给水管道的检验和验收：
1. 给水管道施工完成后，应进行压力测试，确保管道的耐压性能。

2. 给水管道安装完成后，还应进行水质检验，确保水质符合相关标准要求。

五、给水管道的维护和保养：
1. 定期检查给水管道的密封性能，及时修复漏水等问题。

2. 清洗给水管道，防止管道内部堵塞和污垢积聚。

3. 定期检测水质，确保供水的卫生安全。

六、给水管道的安全措施：
1. 对于地下敷设的给水管道，应进行防腐处理，防止腐蚀和破损。

2. 给水管道应设置防止冻结的措施，有效避免冬季管道破裂的风险。

以上是给水管规范的一些主要内容，具体操作还应结合国家标准和相关规范进行。

给水管道的规范操作能够确保供水安全，保护人民群众的生活和健康。

在实际操作中，还需要根据具体情况进行调整和补充。

给排水工程规范要求之给水系统管道布局标准在给排水工程中，给水系统管道的布局标准起着至关重要的作用。

一个合理规范的给水系统管道布局，不仅可以确保正常供水，还可以提高水质、减少水资源的浪费以及保障用户的使用需求。

本文将介绍一些常见的给水系统管道布局标准，以帮助工程师更好地设计和建设给水系统。

一、总体原则在设计给水系统的管道布局时，需要考虑以下几个总体原则：1. 确定管道的起始点和终点：给水系统的起始点通常为水源，终点为用户的终端设备（如水龙头、水箱等）。

确定起始点和终点后，可以更好地规划中途所需的支线和分支。

2. 确定管道的走向和路径：管道的走向应尽量直线，避免过多的弯曲和拐角，以减少水流的阻力和压力损失。

同时，管道的路径应尽量避开其他建筑物、电线、地下管线等物体，以免影响施工和日后的维护。

3. 确定管道的布置高度：管道的布置高度应适当，既要考虑施工和维护的便利性，又要充分利用地形和环境条件，以确保水能够自然流动，减少使用泵的数量和功率。

二、主干管道布局主干管道是指从给水系统的起点到终点的主要管道。

在布置主干管道时，应考虑以下几个标准：1. 直线布置：主干管道应尽量采用直线布置，以减少水流的阻力和压力损失。

2. 分段设置阀门：主干管道的长度较长，为了方便维修和控制水流，应合理设置阀门，并根据管道的长度合理分段。

3. 考虑安全和美观：主干管道应远离易受损的区域（如可能发生地震的地带），同时应避免经过居民的起居区域，以保障居民的生活安全和城市的美观。

三、支线和分支布局支线和分支是将主干管道连接到用户终端设备的重要部分。

在支线和分支的布局上，需要考虑以下几个标准：1. 最短路径原则：支线和分支应采用最短路径，以减少管道的长度和压力损失。

2. 坡度要求：支线和分支的坡度应符合水流的要求，以保证水能够自由流动。

一般来说，支线的坡度应为1/100，分支的坡度应为1/50。

3. 分支的数量和长度：分支的数量和长度应合理控制，不宜过多和过长，以减少水压的损失。

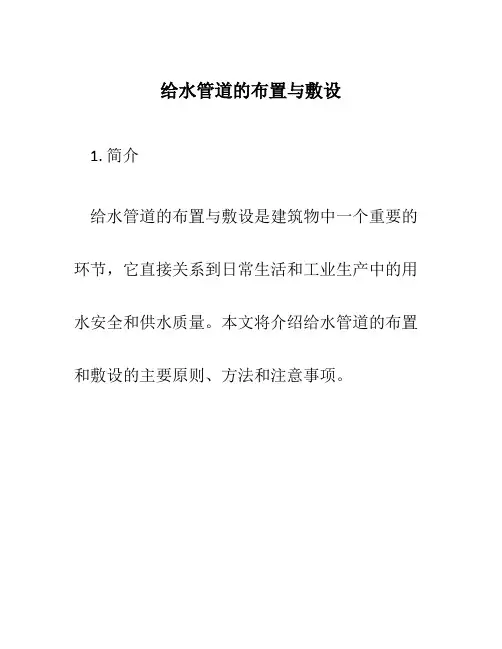

给水管道的布置与敷设1. 简介给水管道的布置与敷设是建筑物中一个重要的环节，它直接关系到日常生活和工业生产中的用水安全和供水质量。

本文将介绍给水管道的布置和敷设的主要原则、方法和注意事项。

2. 布置原则2.1. 供水质量保证在给水管道的布置中，应该注重供水质量的保证。

管道应该避免与污水管道、化学品管道等污染源的交叉，并合理设置过滤器和净化设备，确保供水的安全和纯净。

2.2. 供水压力平衡给水管道的布置应合理设置管道的水压平衡装置，避免因管道布置不当导致某些地区的供水压力过低或过高。

可采用分区布置和增设增压设备等方法来保持供水压力的平衡。

2.3. 敷设路径简洁直接给水管道的布置应尽量选择最短、最直接的敷设路径，减少管道的长度和弯曲，以降低管道的阻力和压力损失。

同时，还要注意避让建筑物的结构物和设备，确保管道的敷设路径畅通无阻。

3. 敷设方法3.1. 管道材料选择在给水管道的敷设中，应根据实际需要选择合适的管道材料。

常用的管道材料包括铸铁管、塑料管、镀锌管等。

需要根据管道的使用环境、压力要求、耐腐蚀性等因素来选择合适的管道材料。

3.2. 管道直径确定在给水管道的敷设中，需要根据给水系统的需水量、供水压力等因素来确定管道的直径。

通常情况下，直径较大的管道适用于大流量的供水系统，而直径较小的管道适用于小流量的供水系统。

3.3. 管道连接方式管道的连接方式主要包括焊接、螺纹连接、法兰连接等。

在给水管道的敷设中，需要根据管道的材料和使用环境来选择合适的连接方式。

焊接通常适用于金属管道，而塑料管道通常使用螺纹连接或法兰连接。

3.4. 排水斜度设置在给水管道的敷设中，应根据实际需要设置管道的排水斜度，以保证水流能够顺利排出。

通常情况下，给水管道的排水斜度应大于0.5%。

在敷设过程中，还需要注意管道的高低差和弯头的设置，以确保水能够顺利流动。

4. 注意事项4.1. 管道维护给水管道的维护是保证供水系统正常运行的重要环节。

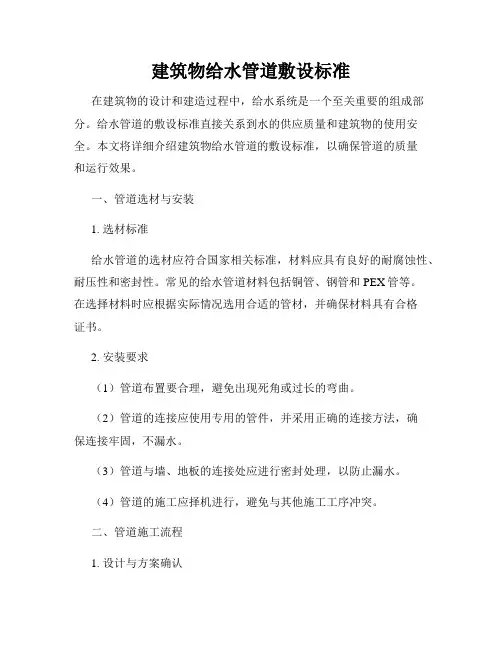

建筑物给水管道敷设标准在建筑物的设计和建造过程中，给水系统是一个至关重要的组成部分。

给水管道的敷设标准直接关系到水的供应质量和建筑物的使用安全。

本文将详细介绍建筑物给水管道的敷设标准，以确保管道的质量和运行效果。

一、管道选材与安装1. 选材标准给水管道的选材应符合国家相关标准，材料应具有良好的耐腐蚀性、耐压性和密封性。

常见的给水管道材料包括铜管、钢管和PEX管等。

在选择材料时应根据实际情况选用合适的管材，并确保材料具有合格证书。

2. 安装要求（1）管道布置要合理，避免出现死角或过长的弯曲。

（2）管道的连接应使用专用的管件，并采用正确的连接方法，确保连接牢固，不漏水。

（3）管道与墙、地板的连接处应进行密封处理，以防止漏水。

（4）管道的施工应择机进行，避免与其他施工工序冲突。

二、管道施工流程1. 设计与方案确认在给水管道施工前，应制定详细的设计方案。

方案应明确管道的走向、管径、水龙头位置等，并经相关部门确认后方可进行施工。

2. 材料采购与准备根据设计方案，采购所需的管道材料、管件和附件等。

在施工前，对材料进行检查，确保材料的质量和数量符合要求。

3. 管道敷设按照设计方案进行管道的敷设。

在敷设过程中要注意保持管道的平整和水平，避免管道下沉或过度弯曲造成管道应力集中，影响供水效果。

4. 管道连接与固定管道连接应采用专用管件进行，并严格按照相关标准和要求进行操作。

连接完毕后，应进行试压和泄漏检查，确保连接牢固并无漏水情况。

另外，管道应按规定进行固定，以防管道因振荡或外力作用而移位。

5. 保护与维护管道敷设完毕后，应对其进行保护和维护。

在施工现场周围设置防护措施，避免外界因素对管道的损害。

另外，定期进行检查和维护，及时发现并处理管道问题，确保供水系统的正常运行。

三、验收与测试1. 设计验收在给水管道施工完成后，应邀请专业机构对管道的设计方案进行验收。

验收内容包括管道的材料选用、施工质量等，以确保设计方案的合理性和可行性。

室内给水管道的安装要求
1.设计和规划：室内给水管道的安装应根据建筑物的用途和自然环境
等因素进行合理设计和规划。

设计过程中应考虑到给水管道的分布、布置
和联接方式，以确保水源到达各个使用点，同时减少管道的长度和弯曲，
降低水压损失。

2.材料选择：室内给水管道的材料应符合国家标准，并具有良好的耐
腐蚀性、密封性和耐压性能。

常用的材料包括钢管、铜管、塑料管等。

根
据具体的需求和性能要求选择合适的材料，并确保其质量合格。

3.管道布置：室内给水管道的布置应符合规范要求。

水管应按照直线
或者平滑曲线进行布置，避免出现过多的弯曲和倾斜。

水管的布置应尽量
避免与其他设备或建筑构件的冲突，并保持良好的防震、抗风压和温度变
化的能力。

4.安装方法：室内给水管道的安装应按照相关技术规范进行。

安装前
应对管道进行试压，以确保管道系统的密封性。

安装过程中要注意保护管
道的防腐层和绝热层，避免损坏和破坏。

安装完成后应进行终验，确保安
装质量和性能满足要求。

5.管道保护：室内给水管道安装完成后，应进行管道的保护和维护。

对于埋入墙体和地面的管道，应进行防腐蚀处理和保温措施，以避免管道
受到外界因素的影响。

定期检查和清洁管道，及时排除堵塞和漏水等问题，确保管道的正常运行。

室内给水管道的安装要求旨在保证管道系统的正常运行和水源的安全
可靠。

在安装过程中，应严格按照相关的要求进行操作，确保安装质量和
性能满足要求。

同时，应加强对管道的保护和维护，延长其使用寿命，提高使用效率。

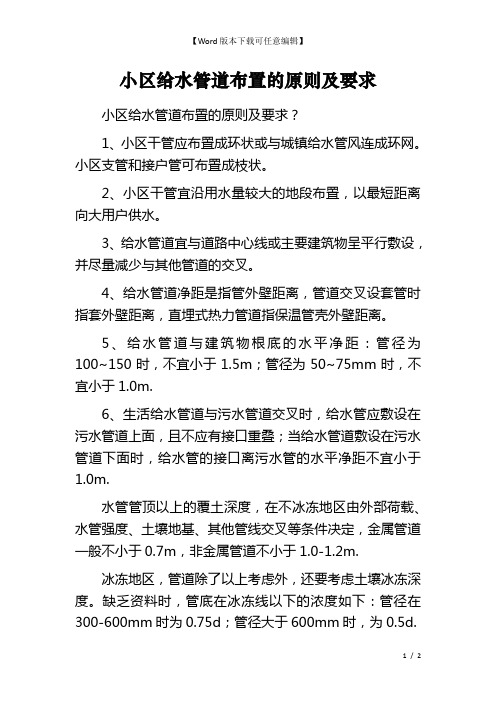

小区给水管道布置的原则及要求小区给水管道布置的原则及要求？1、小区干管应布置成环状或与城镇给水管风连成环网。

小区支管和接户管可布置成枝状。

2、小区干管宜沿用水量较大的地段布置，以最短距离向大用户供水。

3、给水管道宜与道路中心线或主要建筑物呈平行敷设，并尽量减少与其他管道的交叉。

4、给水管道净距是指管外壁距离，管道交叉设套管时指套外壁距离，直埋式热力管道指保温管壳外壁距离。

5、给水管道与建筑物根底的水平净距：管径为100~150时，不宜小于1.5m；管径为50~75mm时，不宜小于1.0m.6、生活给水管道与污水管道交叉时，给水管应敷设在污水管道上面，且不应有接口重叠；当给水管道敷设在污水管道下面时，给水管的接口离污水管的水平净距不宜小于1.0m.水管管顶以上的覆土深度，在不冰冻地区由外部荷载、水管强度、土壤地基、其他管线交叉等条件决定，金属管道一般不小于0.7m，非金属管道不小于1.0-1.2m.冰冻地区，管道除了以上考虑外，还要考虑土壤冰冻深度。

缺乏资料时，管底在冰冻线以下的浓度如下：管径在300-600mm时为0.75d；管径大于600mm时，为0.5d.在土壤耐压力较高和地下水位较低处，水管可直接埋在管沟中未扰动的天然地基上。

在岩基上，应铺设砂垫层。

对淤泥和其他承载能力达不到设计要求的地基，必须开展根底处理。

给水管道相互交叉时，其净距不应小于0.15m.与污水管相平行时，间距取1.5m.生活饮用水给水管道与污水管道或输送有毒液体管道交叉时，给水管道应敷设在上面，且不应有接口重叠；当给水管敷设在下面时，应采用钢管或钢套管。

埋地管道的管顶最小覆盖厚度，在车行道下，一般不应小于0.7m.当土壤的冰冻线很浅，且保证管道在不受外部荷载损坏时，其覆土厚度可酌情减少。

建筑给水管道的布置与敷设摘要：本工程为一六层框架结构单元式住宅楼。

每栋楼两个单元，总占地面积约430平方米,每单元一梯两户，每户三室两厅两卫一厨，建筑面积约95平方米，卫生间设有淋浴器、坐便器、洗脸盆厨房设有洗涤盆。

主要内容包括：给排水管道的布置与铺设.关键词:给排水管道;布置与铺设给水管道布置和敷设应满足以下要求:一、满足最佳水力条件1 给水管道布置应力求短而直。

2 为充分利用室外给水管网中的水压，给水引入管宣布设在用水量最大处或不允许间断供水处。

3 室内给水干管宜靠近用水量最大处或不允许间断供水处。

二、满足供水安全可靠而提出的要求1 室内给水管网宜采用支状布置,单向供水。

不允许间断供水的建筑,应从室外为环状管网的不同管段设两条或两条以上引入管，在室内连成环状或贯通枝状供水.当室外为枝状管网，但由于两个水厂供水,或有两条市政干管,能保证双向供水时也认为合乎要求，上述两种布置如不可能时应采取设储水池（箱）或增设第二水源作为保证安全供水的措施；2 引入管的敷设,其室外部分埋深由土壤的冰冻深度及地面荷载情况确定。

通常敷设在冰冻线以下200mm，覆土不小于0。

7~1.0m的深度；室内部分不应埋设太深,一般在管沟里,地面下不小于0。

3m，如果直接埋地敷设,室内管道覆土深度一般为0。

30~0.40m,室外管道比室内管道埋深大的多，所以室外管道进入室内时要抬高，然后埋地走管。

引入管进入室内,必须注意保护引入管不致因建筑物的沉降而受到破坏,一般有以下两种情况,引入管从建筑物的外墙基础下面通过,管道应有混凝土基础固定管道;引入管穿过建筑物的外墙基础或穿过地下室的外墙墙壁进入室内时，引入管穿过外墙基础或地下室的外墙的部分，应配合土建预留孔洞，管顶上部净空不得小于建筑物的沉降量，一般不小于100mm，孔洞直径一般应大干引入管直径200mm,当给水引入管管径小于或等于100mm时,预留孔洞尺寸为300mm*200mm（长*宽）.而且管道应有套管，有严格防水要求的，应采用柔性防水套管连接。

给水管道布置的基本要求
1. 水管得铺设得合理呀！就像给人设计回家的路一样，得顺畅才行。

你想想，要是管道这里拐个弯，那里绕一下，那水的流动不就受阻啦！比如在你家，总不能让水管绕来绕去像迷宫似的吧。

2. 要确保给水管有足够的支撑呀！不然它不就像没站稳的人一样容易倒下嘛。

好比你看到一根松动的水管，你能放心它安安稳稳地供水吗？
3. 管道的连接一定要牢固啊！这就跟人与人握手一样，得紧紧握住呀，不然水不就漏出来啦。

就说小区里的那些水管，要是连接不牢，那不得到处漏水啊。

4. 别忘了考虑水压的问题呀！水就像个有脾气的小孩，水压不合适它就不开心啦。

你看那种高层住宅，要是水压没处理好，高层用户用水能方便吗？
5. 给水管的位置要选好呀！不能挡着人做事呀，就像你在走路，总不能被一根突兀的水管挡住吧。

比如说在房间里，你总不希望水管在你经常走动的地方碍事吧。

6. 对给水管要做好防护措施呢！就好比人出门要穿好衣服保暖一样。

像在那些容易受损的地方，你不保护好水管，它能坚持多久呢？
7. 要定期检查给水管啊！这跟人要定期体检是一个道理呀。

要是哪天水管道出问题了却没及时发现，那可就麻烦大啦！
我的观点结论就是：只有把这些基本要求都做到位了，才能让给水管道好好工作，为我们提供稳定可靠的用水呀！。
