给水管道的布置与敷设

建筑给水管道布置敷设和安装建筑给水管道的布置敷设和安装是建筑工程中非常重要的一项工作。

正确的布置敷设和安装可以确保建筑物内的供水质量和供水量，减少管道漏水以及避免管道破裂等问题的发生。

本文将分别从布置敷设和安装两方面介绍建筑给水管道的相关知识。

一、建筑给水管道的布置敷设建筑给水管道的布置敷设是指在建筑物内将水源连接到用水点的过程。

在进行布置敷设前，需要对建筑物的结构、水压、用水需求等进行分析，确定出合适的管道敷设路径和管道直径。

1. 管道敷设路径的选择在选择管道敷设路径时，需要考虑以下几点：•管道的直线距离尽量短，减少水压损失。

•避免在排水管道旁敷设，以免互相干扰和污染水源。

•避免与电缆管道或其他地下管道交叉敷设，以免影响其他设备正常运行。

•管道的敷设路线应尽量避开建筑物的支撑墙、梁柱和结构上的裂缝等地方，减少对建筑物的影响。

2. 管道直径的确定管道直径的大小直接影响到建筑供水的质量和供水量。

一般来说，直径较小的管道压力损失较大，输水量相对较小；直径较大的管道输送能力更强，但是成本比较高。

综合考虑建筑物的用水需求和水压情况等因素，可以对管道直径进行初步的规划。

在实际敷设时，需要根据具体情况进行微调。

二、建筑给水管道的安装建筑给水管道的安装是在布置敷设的基础上进行的，包括管道的连接和安装固定。

正确的安装方式可以确保管道运行的稳定性和安全性。

1. 管道连接的方式管道连接的方式包括螺纹连接、法兰连接、插口连接等。

在选择管道连接方式时，需要根据管道的直径和工作压力等因素进行综合考虑。

连接件的材料一般选用耐压、耐腐蚀、耐磨损的材质，如钢、不锈钢、铸铁等。

2. 管道安装固定的方法管道的安装固定方式有吊挂式、支吊式、铺设式等多种。

具体采用哪种方式需要根据管道的敷设位置、管径、管材材质等进行综合考虑。

在安装固定时，需要尽量避免管道死角、弯曲等部位，以免管道损坏或影响供水质量。

管道安装时需要进行水压测试，确保管道的正常运转。

室内给水管道的布置与敷设室内给水管道的布置与敷设一、室内给水管道的布置（一）引入管的布置建造物的给水引入管，从配水平衡和供水牢靠方面考虑，宜从建造物用水量最大处和不允许断水处引入。

当建造物内卫生用具布置比拟匀称时，应在建造物中部引入，以缩短管网向最不利点的输水长度，削减管网的水头损失。

引入管普通设置一条，当建造物不允许间断供水或室内消火栓总数在１０个以上时，需要设置两条，并应由城市环形管网的不同侧引入；如不行能时，也可由同侧引入，但两根引入管间距离不得小于１０m ，并应在接点间设置阀门。

生活给水引入管与污水排出管外壁的水平距离不得小于１m 。

引入管穿过承重墙或根底时，管顶上部预留净空不得小于建造物的沉降量，普通不小于０ .１m 。

并应做好防水的技术处理。

（二）室内给水管道的布置室内给水管道的布置与建造物性质、建造物形状、构造情况、卫生用具和生产设备布置状况以及所采纳的给水方式等有关，并应充分利用室外给水管网的压力。

管道布置时应力求长度最短，尽可能呈直线走向，与墙、梁、柱平行敷设，兼顾美观，并要考虑施工检修便利。

给水干管应尽量逼近用水量最大设备处或不允许间断供水的用水处，以保证供水牢靠，并削减管道传输流量，使大口径管道长度最短。

室内给水管道不允许敷设在排水沟、烟道和风道内，不允许穿过大小便槽、橱窗、壁柜、木装修物体，应尽量避开穿过建造物的沉降缝，假如不行避开必需穿过时，应实行相应的措施。

二、室内给水系统的管路敷设室内给水系统管道的敷设，应按照建造对卫生、美观方面的不同要求，分为明装和暗装两类。

（一）明装明装即管道在室内沿墙、梁、柱、天花板下、地板旁裸露敷设。

明装管道造价低，施工安装、维护维修均较便利。

缺点是因为管道外表积灰，产生凝水等影响环境卫生，而且明装有碍房屋美观。

普通民用建造和大局部生产车间均为明装方式。

（二）暗装暗装即管道敷设在地下室天花板下或吊顶中，或在管井、管槽、管沟中隐蔽敷设。

管道暗装时，卫生条件好、房间美观，在规范较高的高层建造、宾馆等建造均采纳暗装；在工业企业中，某些生产工艺要求，如精细仪器或电子元件车间要求室内洁净无尘时，也须用暗装。

给水管道的布置与敷设1. 简介给水管道的布置与敷设是建筑物中一个重要的环节，它直接关系到日常生活和工业生产中的用水安全和供水质量。

本文将介绍给水管道的布置和敷设的主要原则、方法和注意事项。

2. 布置原则2.1. 供水质量保证在给水管道的布置中，应该注重供水质量的保证。

管道应该避免与污水管道、化学品管道等污染源的交叉，并合理设置过滤器和净化设备，确保供水的安全和纯净。

2.2. 供水压力平衡给水管道的布置应合理设置管道的水压平衡装置，避免因管道布置不当导致某些地区的供水压力过低或过高。

可采用分区布置和增设增压设备等方法来保持供水压力的平衡。

2.3. 敷设路径简洁直接给水管道的布置应尽量选择最短、最直接的敷设路径，减少管道的长度和弯曲，以降低管道的阻力和压力损失。

同时，还要注意避让建筑物的结构物和设备，确保管道的敷设路径畅通无阻。

3. 敷设方法3.1. 管道材料选择在给水管道的敷设中，应根据实际需要选择合适的管道材料。

常用的管道材料包括铸铁管、塑料管、镀锌管等。

需要根据管道的使用环境、压力要求、耐腐蚀性等因素来选择合适的管道材料。

3.2. 管道直径确定在给水管道的敷设中，需要根据给水系统的需水量、供水压力等因素来确定管道的直径。

通常情况下，直径较大的管道适用于大流量的供水系统，而直径较小的管道适用于小流量的供水系统。

3.3. 管道连接方式管道的连接方式主要包括焊接、螺纹连接、法兰连接等。

在给水管道的敷设中，需要根据管道的材料和使用环境来选择合适的连接方式。

焊接通常适用于金属管道，而塑料管道通常使用螺纹连接或法兰连接。

3.4. 排水斜度设置在给水管道的敷设中，应根据实际需要设置管道的排水斜度，以保证水流能够顺利排出。

通常情况下，给水管道的排水斜度应大于0.5%。

在敷设过程中，还需要注意管道的高低差和弯头的设置，以确保水能够顺利流动。

4. 注意事项4.1. 管道维护给水管道的维护是保证供水系统正常运行的重要环节。

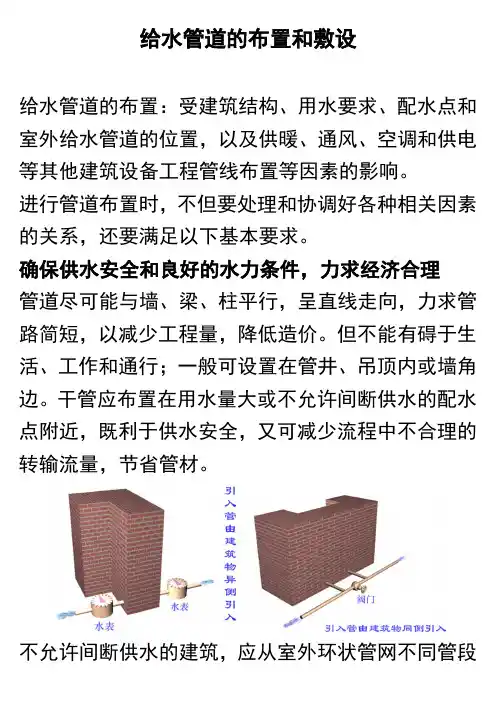

给水管道的布置和敷设给水管道的布置：受建筑结构、用水要求、配水点和室外给水管道的位置，以及供暖、通风、空调和供电等其他建筑设备工程管线布置等因素的影响。

进行管道布置时，不但要处理和协调好各种相关因素的关系，还要满足以下基本要求。

确保供水安全和良好的水力条件，力求经济合理管道尽可能与墙、梁、柱平行，呈直线走向，力求管路简短，以减少工程量，降低造价。

但不能有碍于生活、工作和通行；一般可设置在管井、吊顶内或墙角边。

干管应布置在用水量大或不允许间断供水的配水点附近，既利于供水安全，又可减少流程中不合理的转输流量，节省管材。

不允许间断供水的建筑，应从室外环状管网不同管段引入，引入管不少于2条。

若必须同侧引入时，两条引入管的间距不得小于10m，并在两条引入管之间的室外给水管上装阀门。

室内给水管网宜采用枝状布置，单向供水。

不允许间断供水的建筑和设备，应采用环状管网或贯通枝状双向供水。

设2条或2条以上引入管，在室内将管道连成环状或不得穿越生产设备基础，如遇特殊情况必须穿越时，应采取有效的保护措施。

同时也不宜穿过伸缩缝、沉降缝、变形缝。

若需穿过，应采取保护措施，常用的措施有：在管道或保温层外皮上、下留有不小于150mm 的净空；软性接头法即用橡胶软管或金属波纹管连接沉降缝、伸缩缝隙两边的管道；为防止管道腐蚀，管道不允许布置在烟道、风道、电梯井和排水沟内，不允许穿大、小便槽，当立管位于大、小便槽端部≤0.5m时，在大、小便槽端部应有建筑隔断措施。

留净空：在管道或保温层外皮上、下留有不小于150mm 的净空；软性接头法：用橡胶软管或金属波纹管连接沉降缝、伸缩缝隙两边的管道；不影响生产安全和建筑物的使用为避免管道渗漏，造成配电间电气设备故障或短路，管道不能从配电间通过，不得穿越变、配电间、电梯机房、通讯机房，大中型计算机房、计算机网络中心、有屏蔽要求的X光、CT室、档案室、书库、音像库房等遇水会损坏设备和引发事故的房间；一般不宜穿越卧室、书房及贮藏间。

一、满足最佳水力条件1．给水管道布置应力求短而直。

2．为充分利用室外给水管网中的水压，给水引入管宣布设在用水量最大处或不允许间断供水处。

3．室内给水干管宜靠近用水量最大处或不允许间断供水处。

二、满足维修及美观要求1．管道应尽量沿墙、梁、柱直线敷设。

2．对美观要求较高的建筑物，给水管道可在管槽、管井、管沟及吊顶内暗设。

3．为便于检修，管井应每层设检修门。

暗设在顶棚或管槽内的管道，在阀门处应留有检修门。

4．室内管道安装位置应有足够的空间以利拆换附件。

5．给水引入管应有不小于0．003的坡度坡向室外给水管网或坡向阀门井、水表井，以便检修时排放存水。

泄水阀门井一般做法如图1．4—1所示。

三、保证生产及使用安全1．给水管道的位置，不得妨碍生产操作、交通运输和建筑物的使用。

2．给水管道不得布置在遇水能引起燃烧、爆炸或损坏原料、产品和设备的上面，并应尽量避免在生产设备上面通过。

3．给水管道不得穿过商店的橱窗、民用建筑的壁橱及木装修等。

4．对不允许断水的车间及建筑物，给水引入管应设置两条，在室内连成环状或贯通枝状双向供水。

5．对设置两根引入管的建筑物，应从室外环网的不同侧引入，如图1．4—2所示。

如不可能且又不允许间断供水时，应采取下列保证安全供水措施之一：1)没贮水池或贮水箱。

2)有条件时，利用循环给水系统。

3)由环网的同侧引入，但两根引入管的间距不得小于10M，并在接点间的室外给水管道上设置闸门，如图1．4—3所示。

四、保护管道不受破坏1．给水埋地管道应避免齐置在可能受重物压坏处。

管道不得穿越生产设备基础；在特殊情况下，如必须穿越时，应与有关专业协商处理。

2．给水管道不得敷设在排水沟、烟道和风道内，不得穿过大便槽和小匣槽。

3．给水引入管与室内排出管管外壁的水平距离不宜小于1．0M。

4．建筑物内给水管与排水管平行埋设或交叉埋没的管外壁的最小允许距离，应分别为0．5M和0．15M(交叉埋没时，给水管宜在排水管的上面。
