2.6给水管道的布置与敷设安装解析

建筑给水管道布置敷设和安装建筑给水管道的布置敷设和安装是建筑工程中非常重要的一项工作。

正确的布置敷设和安装可以确保建筑物内的供水质量和供水量，减少管道漏水以及避免管道破裂等问题的发生。

本文将分别从布置敷设和安装两方面介绍建筑给水管道的相关知识。

一、建筑给水管道的布置敷设建筑给水管道的布置敷设是指在建筑物内将水源连接到用水点的过程。

在进行布置敷设前，需要对建筑物的结构、水压、用水需求等进行分析，确定出合适的管道敷设路径和管道直径。

1. 管道敷设路径的选择在选择管道敷设路径时，需要考虑以下几点：•管道的直线距离尽量短，减少水压损失。

•避免在排水管道旁敷设，以免互相干扰和污染水源。

•避免与电缆管道或其他地下管道交叉敷设，以免影响其他设备正常运行。

•管道的敷设路线应尽量避开建筑物的支撑墙、梁柱和结构上的裂缝等地方，减少对建筑物的影响。

2. 管道直径的确定管道直径的大小直接影响到建筑供水的质量和供水量。

一般来说，直径较小的管道压力损失较大，输水量相对较小；直径较大的管道输送能力更强，但是成本比较高。

综合考虑建筑物的用水需求和水压情况等因素，可以对管道直径进行初步的规划。

在实际敷设时，需要根据具体情况进行微调。

二、建筑给水管道的安装建筑给水管道的安装是在布置敷设的基础上进行的，包括管道的连接和安装固定。

正确的安装方式可以确保管道运行的稳定性和安全性。

1. 管道连接的方式管道连接的方式包括螺纹连接、法兰连接、插口连接等。

在选择管道连接方式时，需要根据管道的直径和工作压力等因素进行综合考虑。

连接件的材料一般选用耐压、耐腐蚀、耐磨损的材质，如钢、不锈钢、铸铁等。

2. 管道安装固定的方法管道的安装固定方式有吊挂式、支吊式、铺设式等多种。

具体采用哪种方式需要根据管道的敷设位置、管径、管材材质等进行综合考虑。

在安装固定时，需要尽量避免管道死角、弯曲等部位，以免管道损坏或影响供水质量。

管道安装时需要进行水压测试，确保管道的正常运转。

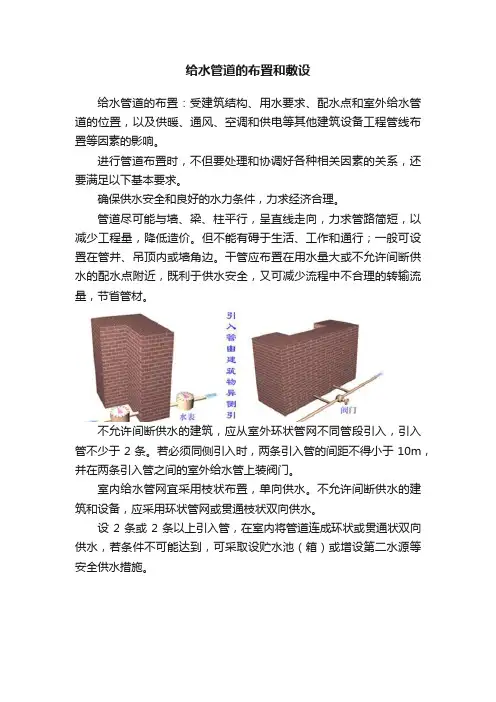

给水管道的布置和敷设给水管道的布置：受建筑结构、用水要求、配水点和室外给水管道的位置，以及供暖、通风、空调和供电等其他建筑设备工程管线布置等因素的影响。

进行管道布置时，不但要处理和协调好各种相关因素的关系，还要满足以下基本要求。

确保供水安全和良好的水力条件，力求经济合理。

管道尽可能与墙、梁、柱平行，呈直线走向，力求管路简短，以减少工程量，降低造价。

但不能有碍于生活、工作和通行；一般可设置在管井、吊顶内或墙角边。

干管应布置在用水量大或不允许间断供水的配水点附近，既利于供水安全，又可减少流程中不合理的转输流量，节省管材。

不允许间断供水的建筑，应从室外环状管网不同管段引入，引入管不少于2条。

若必须同侧引入时，两条引入管的间距不得小于10m，并在两条引入管之间的室外给水管上装阀门。

室内给水管网宜采用枝状布置，单向供水。

不允许间断供水的建筑和设备，应采用环状管网或贯通枝状双向供水。

设2条或2条以上引入管，在室内将管道连成环状或贯通状双向供水，若条件不可能达到，可采取设贮水池（箱）或增设第二水源等安全供水措施。

引入管从建筑物不同侧引入室内管道贯通状布置保护管道不受损坏给水埋地管道应避免布置在可能受重物压坏处。

管道不得穿越生产设备基础，如遇特殊情况必须穿越时，应采取有效的保护措施。

同时也不宜穿过伸缩缝、沉降缝、变形缝。

若需穿过，应采取保护措施，常用的措施有：在管道或保温层外皮上、下留有不小于150mm的净空；软性接头法即用橡胶软管或金属波纹管连接沉降缝、伸缩缝隙两边的管道；为防止管道腐蚀，管道不允许布置在烟道、风道、电梯井和排水沟内，不允许穿大、小便槽，当立管位于大、小便槽端部≤0.5m时，在大、小便槽端部应有建筑隔断措施。

留净空：在管道或保温层外皮上、下留有不小于150mm的净空；软性接头法：用橡胶软管或金属波纹管连接沉降缝、伸缩缝隙两边的管道；不影响生产安全和建筑物的使用为避免管道渗漏，造成配电间电气设备故障或短路，管道不能从配电间通过，不得穿越变、配电间、电梯机房、通讯机房，大中型计算机房、计算机网络中心、有屏蔽要求的X光、CT室、档案室、书库、音像库房等遇水会损坏设备和引发事故的房间；一般不宜穿越卧室、书房及贮藏间。

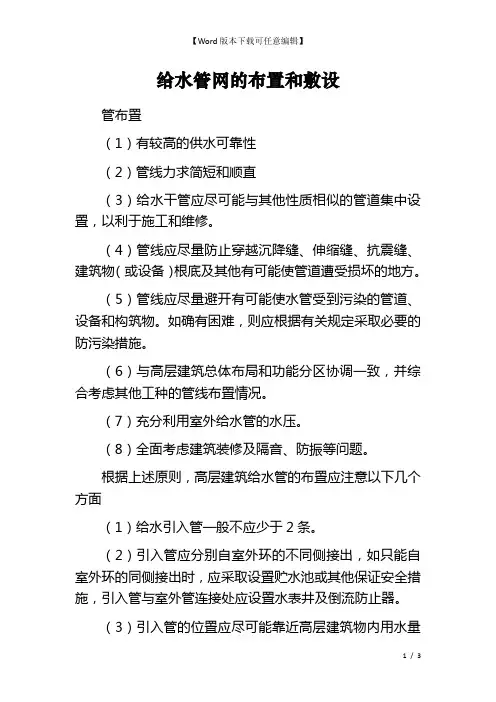

给水管网的布置和敷设管布置（1）有较高的供水可靠性（2）管线力求简短和顺直（3）给水干管应尽可能与其他性质相似的管道集中设置，以利于施工和维修。

（4）管线应尽量防止穿越沉降缝、伸缩缝、抗震缝、建筑物（或设备）根底及其他有可能使管道遭受损坏的地方。

（5）管线应尽量避开有可能使水管受到污染的管道、设备和构筑物。

如确有困难，则应根据有关规定采取必要的防污染措施。

（6）与高层建筑总体布局和功能分区协调一致，并综合考虑其他工种的管线布置情况。

（7）充分利用室外给水管的水压。

（8）全面考虑建筑装修及隔音、防振等问题。

根据上述原则，高层建筑给水管的布置应注意以下几个方面（1）给水引入管一般不应少于2条。

（2）引入管应分别自室外环的不同侧接出，如只能自室外环的同侧接出时，应采取设置贮水池或其他保证安全措施，引入管与室外管连接处应设置水表井及倒流防止器。

（3）引入管的位置应尽可能靠近高层建筑物内用水量最大处，以减少管中直径较大管段的长度及管水头损失。

（4）引入管与建筑物的生活污水管或其他有可能污染给水管水质的管道保持一定距离（给水管与污水管的净距不宜小于1米）。

（5）引入管应朝室外管保持一定的坡度（一般不小于0.003），并应在引入管上设泄水装置。

（6）内供水管按供水要求开展竖向分区。

（7）当高层建筑物对供水要求较高时，各分区给水管应在竖直方向各自连接成环。

（8）各分区垂直供水管或干管应设置在管道竖井内，在符合建筑总体布置前提下，竖井的位置宜靠近卫生间或其他用水设备较集中处，以缩短管线长度。

（9）各分区水平供水管宜布置在管道层（或技术层）内。

（10）为便于检修，各分区给水管应按以下原则装设阀门：①水平干管任一段检修时，其他管道仍可照常供水；②垂直干管应每隔数层装设一个阀门；③由垂直干管接至各层的横管上，均应装设检修阀；（11）为减小各分区给水管的水压，均衡各层配水水嘴的流量，高层建筑各区下部给水管的支管上应安装减压装置。

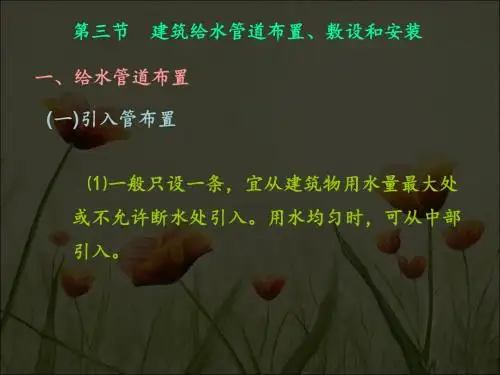

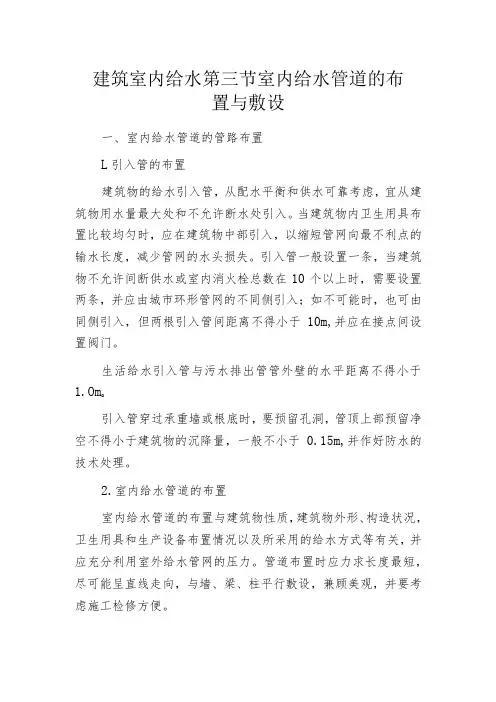

建筑室内给水第三节室内给水管道的布置与敷设一、室内给水管道的管路布置L引入管的布置建筑物的给水引入管，从配水平衡和供水可靠考虑，宜从建筑物用水量最大处和不允许断水处引入。

当建筑物内卫生用具布置比较均匀时，应在建筑物中部引入，以缩短管网向最不利点的输水长度，减少管网的水头损失。

引入管一般设置一条，当建筑物不允许间断供水或室内消火栓总数在10个以上时，需要设置两条，并应由城市环形管网的不同侧引入；如不可能时，也可由同侧引入，但两根引入管间距离不得小于10m,并应在接点间设置阀门。

生活给水引入管与污水排出管管外壁的水平距离不得小于1.Om o引入管穿过承重墙或根底时，要预留孔洞，管顶上部预留净空不得小于建筑物的沉降量，一般不小于0.15m,并作好防水的技术处理。

2.室内给水管道的布置室内给水管道的布置与建筑物性质，建筑物外形、构造状况，卫生用具和生产设备布置情况以及所采用的给水方式等有关，并应充分利用室外给水管网的压力。

管道布置时应力求长度最短，尽可能呈直线走向，与墙、梁、柱平行敷设，兼顾美观，并要考虑施工检修方便。

给水干管应尽量靠近用水量最大的设备处或不允许问断供水的用水处，以保证供水可靠，并减少管道转输流量,使大口径管道长度最短。

室内给水管道不允许敷设在排水沟、烟道和风道内，不允许穿过大小便槽、橱窗及壁柜，应尽量防止穿过建筑物的沉降缝。

如果必须穿过时要采取相应的措施。

二、室内给水系统的管路敷设室内给水管道的敷设，根据建筑对卫生、美观方面要求的不同，分为明装和暗装两类。

(1)明装管道在室内沿墙、梁、柱、天花板下及地板旁暴露敷设。

明装管道造价低，施工安装、维护修理均较方便。

缺点是由于管道表面积灰、产生凝水等影响环境卫生，而且明装有碍房屋美观。

一般民用建筑和大部分生产车间均为明装方式。

(2)暗装管道敷设在地下室天花板下或吊顶中，或在管井、管槽及管沟中隐蔽敷设。

管道暗装时，卫生条件好，房间美观。

标准较高的建筑、宾馆等均采用暗装；在工业企业中，某些生产工艺要求，如精细仪器或电子元件车间要求室内洁净无尘时，也采用暗装。

论建筑给水管道布置\敷设与安装论文摘要：近年来，我国城市化水平发展迅猛，各式建筑如雨后春笋纷纷拔地而起。

因而加强建筑给水管道的布置与建设工作刻不容缓。

建筑给水管道的布置设计是建筑内部给水排水设计工作的一个核心重点，它直接影响着室内排水管网敷设和居民的日常生活，因此研究给水管道布置有着重要的意义，本论文较为系统地探讨了管道布置、敷设与安装要点,以使管道设计达到合理经济、安全可靠的目的，并为建筑内部给水管道的流量设计提供了研究资料。

关键词：给水管道、敷设、安装、流量一、给水管道的布置1.引入管的布置建筑物的给水引入管，从配水平衡和供水可靠考虑，宜从建筑物用水量最大处和不允许断水处引入当建筑用水量比较均匀时，可从建筑物中央部分引入，以缩短管网向最不利点的输水长度，减少管网的水头损失。

在一般情况下，引入管可设置一条。

当建筑物不允许间断供水或室内消火栓总数在10个以上时，需要设置两条，并应由城市环形管网的不同侧引入，如果建筑级别较高，不允许间断供水，则应设成两条引入管，且由城市管网不同侧引入，如只能由建筑同侧引入，则引入管间距不得小于10m，并应在接点设阀门。

引入管埋设深度主要根据当地气候、地质条件和地面荷载而定。

在寒冷地区，埋设深度在当地冰冻线以下，以防止冻结，在室外直埋敷设时，应采取防腐措施。

引入管穿越承重墙或基础时，要预留孔洞，管顶上部预留净空不得小于建筑物的沉降量，一般不小于0.15m，并作好防水的技术处理。

若基础较浅，应从其底部穿过;若基础较深，管道需要穿越基础时，应在基础上预留洞口，洞口尺寸可查阅有关设计手册。

2.室内给水管道的布置室内给水管道的布置与建筑物结构、卫生用具和生产设备布置情况以及所采用的给水方式等有关，并应充分利用室外给水管网的压力。

管道布置的原则应力求长度最短，尽可能呈直线走向，与墙、梁、柱平行敷设，检修方便。

按照水平配水干管的敷设位置，室内给水系统可分为三种供水形式：即下行上给式，上行下给式，环状式。

谈给水管网的布置安装和敷设【摘要】高层建筑给水方式确定以后，即可根据土建设计图，考虑建筑物的构造、建筑标准及供水需求，合理选择给水管材及附件，布置管道，要求满足供水安全可靠，节约材料，便于施工及维护管理等条件，力求美观，并与建筑室内设计相协调。

【关键词】给水管网；布置；敷设一、管网布置高层建筑给水管网的布置，不但应符合多层建筑给水管网布置的一般原则，还应考虑高层建筑本身的特点，如建筑物高度大，卫生器具及用水设备数量多，各种管线多，建筑物对供水安全、隔音、防振及内部装修的要求高，管道施工安装和维护检修工作量大等因素。

一般地，给水管网的布置应遵循下列原则：（1）有较高的供水可靠性；（2）管线力求简短和顺直；（3）给水干管应尽可能与其他性质相似的管道集中设置，以利于施工和维修；（4）管线应尽量避免穿越沉降缝、伸缩缝、抗震缝、建筑物（或设备）基础及其他有可能使管道遭受损坏的地方；（5）管线应尽量避开有可能使水管受到污染的管道、设备和构筑物。

如确有困难，则应根据有关规定采取必要的防污染措施；（6）与高层建筑总体布局和功能分区协调一致，并综合考虑其他工种的管线布置情况；（7）充分利用室外给水管网的水压；（8）全面考虑建筑装修及隔音、防振等问题。

二、给水管道的安装室内给水管道的安装包括引入管、干管、立管、支管的安装。

1.引入管安装（1）给水引入管是由室外管线接入室内给水系统间的管段；（2）在地面上分段预制成整体后，一次性穿入基础孔洞进行安装。

必要时，引入管预制后经试压合格后再穿入基础洞，以确保引入管安装的严密性。

2.干管安装埋地干管安装时，首先确定干管的位置、标高、管径等，预留洞口或打洞后按剩余线迹来检验所定管道的位置正确与否。

埋地总管一般应坡向室外，以保证检查维修时能排尽馆内余水。

埋地管道安装好后要试压、防腐，在回填土之前，要填写“隐蔽工程记录”；（2）架空干管的安装。

地上干管安装时，首先确定干管的位置、标高、管径、坡度、坡向等。

建筑给水管道的布置与敷设建筑给水管道的布置与敷设摘要:本工程为一六层框架结构单元式住宅楼。

每栋楼两个单元,总占地面积约430平方米,每单元一梯两户,每户三室两厅两卫一厨,建筑面积约95平方米,卫生间设有淋浴器、坐便器、洗脸盆厨房设有洗涤盆。

主要内容包括:给排水管道的布置与铺设。

关键词:给排水管道;布置与铺设给水管道布置和敷设应满足以下要求:一、满足最佳水力条件1 给水管道布置应力求短而直。

2 为充分利用室外给水管网中的水压,给水引入管宣布设在用水量最大处或不允许间断供水处。

3 室内给水干管宜靠近用水量最大处或不允许间断供水处。

二、满足供水安全可靠而提出的要求1 室内给水管网宜采用支状布置,单向供水。

不允许间断供水的建筑,应从室外为环状管网的不同管段设两条或两条以上引入管,在室内连成环状或贯通枝状供水。

当室外为枝状管网,但由于两个水厂供水,或有两条市政干管,能保证双向供水时也认为合乎要求,上述两种布置如不可能时应采取设储水池(箱)或增设第二水源作为保证安全供水的措施;2 引入管的敷设,其室外部分埋深由土壤的冰冻深度及地面荷载情况确定。

通常敷设在冰冻线以下200mm,覆土不小于0.7~1.0m的深度;室内部分不应埋设太深,一般在管沟里,地面下不小于0.3m,如果直接埋地敷设,室内管道覆土深度一般为0.30~0.40m,室外管道比室内管道埋深大的多,所以室外管道进入室内时要抬高,然后埋地走管。
