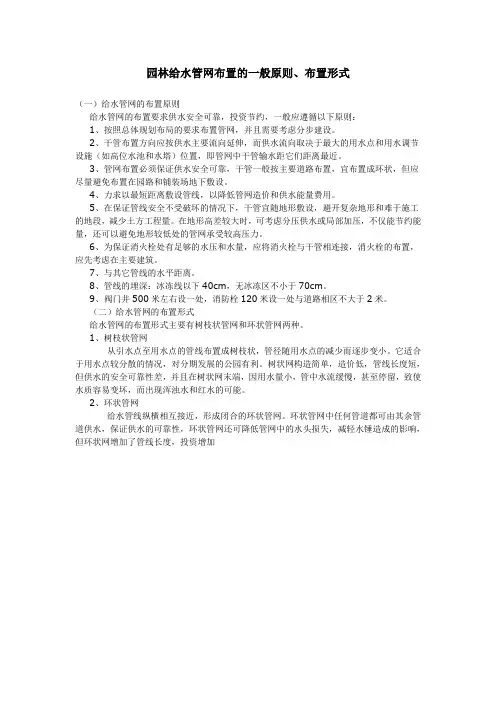

园林给水管网布置的一般原则、布置形式
(一)给水管网的布置原则
给水管网的布置要求供水安全可靠,投资节约,一般应遵循以下原则:
1、按照总体规划布局的要求布置管网,并且需要考虑分步建设。
2、干管布置方向应按供水主要流向延伸,而供水流向取决于最大的用水点和用水调节设施(如高位水池和水塔)位置,即管网中干管输水距它们距离最近。
3、管网布置必须保证供水安全可靠,干管一般按主要道路布置,宜布置成环状,但应尽量避免布置在园路和铺装场地下敷设。
4、力求以最短距离敷设管线,以降低管网造价和供水能量费用。
5、在保证管线安全不受破坏的情况下,干管宜随地形敷设,避开复杂地形和难于施工的地段,减少土方工程量。在地形高差较大时,可考虑分压供水或局部加压,不仅能节约能量,还可以避免地形较低处的管网承受较高压力。
6、为保证消火栓处有足够的水压和水量,应将消火栓与干管相连接,消火栓的布置,应先考虑在主要建筑。
7、与其它管线的水平距离。
8、管线的埋深:冰冻线以下40cm,无冰冻区不小于70cm。
9、阀门井500米左右设一处,消防栓120米设一处与道路相区不大于2米。
(二)给水管网的布置形式
给水管网的布置形式主要有树枝状管网和环状管网两种。
1、树枝状管网
从引水点至用水点的管线布置成树枝状,管径随用水点的减少而逐步变小。它适合于用水点较分散的情况,对分期发展的公园有利。树状网构造简单,造价低,管线长度短,但供水的安全可靠性差,并且在树状网末端,因用水量小,管中水流缓慢,甚至停留,致使水质容易变坏,而出现浑浊水和红水的可能。
2、环状管网
给水管线纵横相互接近,形成闭合的环状管网。环状管网中任何管道都可由其余管道供水,保证供水的可靠性,环状管网还可降低管网中的水头损失,减轻水锤造成的影响,但环状网增加了管线长度,投资增加
