联想19寸宽屏液晶显示器电源LD7575PS故障排除一例

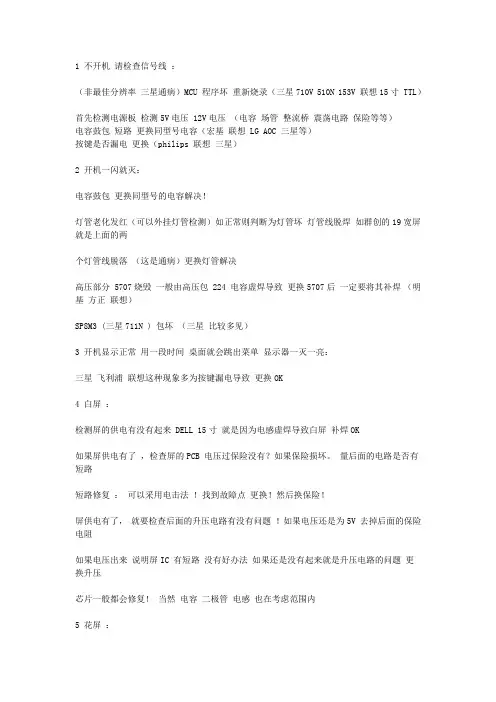

1 不开机请检查信号线：（非最佳分辨率三星通病）MCU 程序坏重新烧录（三星710V 510N 153V 联想15寸 TTL）首先检测电源板检测5V电压 12V电压（电容场管整流桥震荡电路保险等等）电容鼓包短路更换同型号电容（宏基联想 LG AOC 三星等）按键是否漏电更换（philips 联想三星）2 开机一闪就灭：电容鼓包更换同型号的电容解决！灯管老化发红（可以外挂灯管检测）如正常则判断为灯管坏灯管线脱焊如群创的19宽屏就是上面的两个灯管线脱落（这是通病）更换灯管解决高压部分 5707烧毁一般由高压包 224 电容虚焊导致更换5707后一定要将其补焊（明基方正联想）SP8M3 (三星711N ) 包坏（三星比较多见）3 开机显示正常用一段时间桌面就会跳出菜单显示器一灭一亮：三星飞利浦联想这种现象多为按键漏电导致更换OK4 白屏：检测屏的供电有没有起来 DELL 15寸就是因为电感虚焊导致白屏补焊OK如果屏供电有了，检查屏的PCB 电压过保险没有？如果保险损坏。

量后面的电路是否有短路短路修复：可以采用电击法！找到故障点更换！然后换保险！屏供电有了，就要检查后面的升压电路有没有问题！如果电压还是为5V 去掉后面的保险电阻如果电压出来说明屏IC 有短路没有好办法如果还是没有起来就是升压电路的问题更换升压芯片一般都会修复！当然电容二极管电感也在考虑范围内5 花屏：屏线氧化更换屏线OK程序损坏刷新程序OK升压电路修复电路OK6 缺色：信号线坏更换信号线VGA接口 R G B VS HS 打阻抗如发现短路查相关电路二极管短路更换解决！直接去掉OK!驱动板主控芯片坏更换！7 颜色发暗发红黑屏：发暗表现症状：在自动调整瞬间会正常显示直接更换 24CO4发红：首先考虑灯管是不是老化了三星显示器是因为EEPROM 程序坏（ EEPROM 24C08 BOE 京东方的屏）。

显示器故障实例之电源三星151S故障现象和故障特点：通电无反应，指示灯不亮,电源不工作，没有输出。

故障部位：电源芯片的3脚持续供电对地的C7漏电【104瓷片，外表看不出损坏】，使供电电压基本为0V【正常在16V左右】。

联想LXB-L15【冠捷T560K】故障现象和故障特点：开机亮一下马上暗屏。

故障部位：在显示器底座里面的电源12V输出两只滤波电解鼓包了【1000uF/16V】。

通病。

清华同方15寸【源兴代工】故障现象和故障特点：开机机内有“滋滋滋”叫声，屏幕抖动，有不规则的干扰线。

故障部位：300V大滤波电解鼓包。

【100UF/400V】通病。

Hp f1523【冠捷代工】故障现象和故障特点：开机正常，几分钟以后指示灯和屏幕都一亮一灭【灭的时候黑屏】。

故障部位：12V和3.3V供电电解鼓包：C922、C924、C925、C926、C929、C930、C932。

全部换成1000UF/16V。

通病。

TCL 15寸ML-56故障现象和故障特点：开机闪红灯，黑屏。

外置电源适配器空载输出12V，带载4V。

故障部位：外置电源适配器12V供电滤波电解漏电。

【此电解外表看不出来损坏】。

三星151S故障现象和故障特点：通电无反应，指示灯不亮，黑屏。

故障部位：300V大滤波电解【100UF/400V】放炮连同220V输入端的两只圆柱体保险烧断。

Acer 15寸老款PF553故障现象和故障特点：通电无反应，开关失灵，指示灯不亮，黑屏。

故障部位：300V大滤波电解正极引脚腐蚀断路、电源输出滤波电解C703、C707鼓包【1000UF/16V】。

通病。

Hp 17寸f1723【冠捷代工】故障现象和故障特点：插或者不插信号线都是通电绿灯一亮一灭，黑屏。

在指示灯灭时按开关失灵，指示灯亮时按开关可以关机。

故障部位：电源输出滤波电解C922、C923鼓包【1000UF/16V】。

通病。

Acer 15寸FP553故障现象和故障特点：无电，黑屏，指示灯不亮。

液晶显示器电源电路的故障分析与维修液晶显示器电源电路是液晶显示器的重要组成部分，能否正常运转依赖于电源电路的可靠性。

如果电源电路出现故障，会导致显示器无法正常工作，因此及时发现故障并进行修复至关重要。

本文将从电源电路故障诊断、常见故障分析及维修方法三个方面进行探究。

电源电路故障诊断液晶显示器电源电路的故障诊断首先需要检查显示器是否能够正常开机。

如果无法正常开机，需要检查电源电路的供电情况。

电源电路故障的原因可分为三类：1. 电源线路故障电源线路故障可能导致供电电压不稳定或无法供电等问题。

此时需要检查电源线路是否接触良好，电源插头是否损坏，电源线路是否有断路或短路等情况。

2. 稳压电路故障稳压电路故障可能导致电压不稳定，甚至无法输出稳定电压。

此时需要检查稳压器的工作情况，是否正常输出所需要的电压。

3. 开关电路故障开关电路故障可能导致电源无法正常开关。

此时需要检查开关电路中的开关元件和电感等元件是否工作正常。

常见故障分析下面是几种常见的液晶显示器电源电路故障及其分析：1. 开机后立即关机这种情况一般由于电源线路接触不良、电源插头损坏或者是电源线路出现了短路所致。

首先需要检查电源插头是否正常，是否接触良好。

然后可以借助万用表对电源线路进行测试，检查是否有断路或短路的情况。

2. 显示器无法正常开机这种情况可能是由稳压电路故障所致，导致无法输出所需要的电压。

此时需要检查稳压器是否正常工作，是否输出正常的电压。

同时还需要检查稳压电路中的电容器是否老化或损坏，是否需要更换。

3. 显示器开机后显示异常如果显示器开机后显示异常，可能是由于电源电路故障引起的。

一种常见情况是屏幕无法正常亮度调节，此时需要检查电源电路中的可变电阻是否正常。

另外，还可能是因为开关电路发生了故障，需要检查开关电路中的开关元件和电感等元件是否工作正常。

维修方法液晶显示器电源电路的维修需要具备一定的电子维修知识和能力。

下面是常见的几种维修方法：1. 更换电源线路或电源插头如果发现电源线路或电源插头接触不良或损坏，需要进行更换。

液晶显示器常见故障与解决方法液晶显示器常见故障与解决方法白屏A .出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板工作正常1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏)2.检查主板各个工作点的电压是否正常,特别是屏的供电电压3.用示波器检查行场信号和时钟信号(由输入到输出)B.如指示灯无反应或不亮,表明主板工作不正常1.检查主板各工作点的电压,要注意EPROM的电压(4.8V左右),复位电压(高电平或低电平,根据机型不同),CPU电压.如出现电源短路,要细心查找短路位置,会有PCB板铜箔出现短路的可能.2.查找CPU各脚与主板的接触是否良好3.检查主板芯片和CPU是否工作,可用示波器测量晶振是否起振4.必要时替换CPU或对CPU进行重新烧录二.黑屏A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,如果连指示灯都不亮,则要查看主板电源部分1.用万用表测量各主要电源工作点,保险丝是否熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,出现短路就要仔细找线(是否线路板铜箔短路)和各个相关元器件(是否损坏,是否连锡)2.如无短路现象,则可参照白屏现象维修,保证各工作点电压和信号的输入与输出处于正常工作状态B.如果主板的工作状态都正常,就要检查背光板1.检查主板到背光板的连接有无接触主良2.用万用表测量背光的电压,要有12V的供电电压,要有3.3V-5V的开关电压和0-5V的背光调节电压,背光的开关电压最为重要,如果出现无电压或电压过低,要检查CPU的输出电平和三极管的工作状态是否正常,注意有无短路现象,必要时替换各元器件三.缺色1.检查主芯片到连接座之间有无短路虚焊(注意芯片脚,片状排阻和连接座,特别是扁平插座)2.检查屏到主板的连接线如扁平电缆之间有无接触不良3.必要时更换主板,连接线,甚至屏,找出问题所在四.按键失灵1.测量各个按键的对地电压,如出现电压过低或为0,则检查按键板到CPU部分线路有无短路,断路,上拉电阻有无错值和虚焊,座和连接线有无接触不良2.注意按键本身有无损坏五. 双色指示灯不亮或只亮一种颜色1.检查指示灯部分线路,由MCU输出到指示灯控制的三极管电平是否正常,通常为一个高电平3.3V和一个低电平0V,切换开关机时,两电平会变为相反,如不正常检查电路到MCU之间有无短路,虚焊2.检查三极管的供电电压(5V)是否正常,三极管输出是否正常,可测量指示灯两端电压,+-3V3.检查主板插座到按键板之间有无接触不良,电路板有无对地短路4.必要是替换指示灯六.偏色1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)2.进入工厂模式,进行白平衡调节,能否调出正常颜色3.必要时替换MCU或对MCU进行重新烧录七.花屏1.测量主板时钟输出是否正常2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路(IC脚排阻及座双列插针,特别注意扁平插座4.必要时替换屏八.无信号A.通电后出现无输入信号(NO VGA INPUI)1.检查VGA电缆连接2.检查主板由行场输入(注意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板各工作点电压(有可能是由于主芯片损坏)B.通电后出现超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OFRANGE)1.检查电脑输入信号是否走出范围2.检查主板各个工作点的电压(有可能是由于主芯片损坏)九.画面闪(字抖动)1.用自动调节或用手动调节"相位"能否调好2.检查主板各个工作点的电压(有可能是由于主芯片损坏)3.检查锁相回路电容电阻有无错值4.检查主板由行场输入到反相器输出再到芯片部分线路(有无虚焊短路电容电阻有无错值)十.重影1.检查输入信号,是否因为接分配而引起或VGA电缆不合规格引起2.检查主板VGA座有无虚焊,连焊3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值4.检查主板各工作点电压(有可能是由于主芯片损坏)[b][i][color=#11EE11]《〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈[/color][/i][/b]液晶显示器常见故障。

液晶显示器的常见故障及解决方法1.开机电源指示灯亮而屏幕不显示或显示一下就灭：电源板部分的电容或高压板上的电容故障：鼓包，虚焊…..2.电源指示灯不亮，无显示：有三种情况：一，电源板本身二，主板上某一处短路，把从电源送来的电压拉低0V三，按键失控3.开机白屏，关机后白屏：高压板上的供电线路上的mos管击穿，或PWM芯片及其周围的电子元器件故障。

4.间歇性黑屏：故障在高压板上PWM芯片控制的mos管或三极管击穿。

5.摔过后的显示器开机亮一下就灭：灯管坏。

6 . 不显示，指示灯亮，屏幕不亮：高压板上的故障，测芯片或电容，保险等。

7．无任何反应：从电源开始查电路。

8.不开机，指示灯为黄色：常规查起。

9.开机半小时后白屏：用通用板测屏后再定故障在哪里：是屏还是在驱动板。

10.三无故障：先查电压：3.3V,5V,12V是否正常，驱动板上的电压是否正常，按键板上的按键是否正常。

11.花屏：驱动板或屏上的IC坏。

12.雷击后不开机：电源板故障。

13.图像红色拖尾且图像模糊：用通用的驱动板排除看到底是驱动板还是液晶屏本身。

（若现象依旧则在液晶屏，若外观均正常的话可以考虑更换其主控IC.）14.开机后指示灯闪烁无显示：灯闪则是电路有短路或电压过低带不动负载。

可以断开屏线看是否可以正常，看到底是那部分的故障。

（一般是相关的电容或二极管被击穿。

）15.接VGA数据线后黑屏：为MCU损坏，可以刷写程序后看是否正常，如若不行可更换MCU.16.开机后亮一下后就灭，指示灯为绿色：高压保护。

高压条故障：更换高压条的PWM的控制IC,并查看相关的电路电子元器件。

17.高压不受控，高压上的控制接口坏：可以从驱动板上找一个开机3V关机0V的电压飞线到高压的控制端。

18.开机白屏：故障在屏或驱动板：用通用驱动板来进行排除，到底是屏还是驱动板。

（一般是屏供电的问题：看驱动板上的屏供电元器件是否正常，屏本身的保险是否正常。

）19.自动关机：MCU或其他的IC热稳定性差，可以用手摸看哪个芯片发烫。

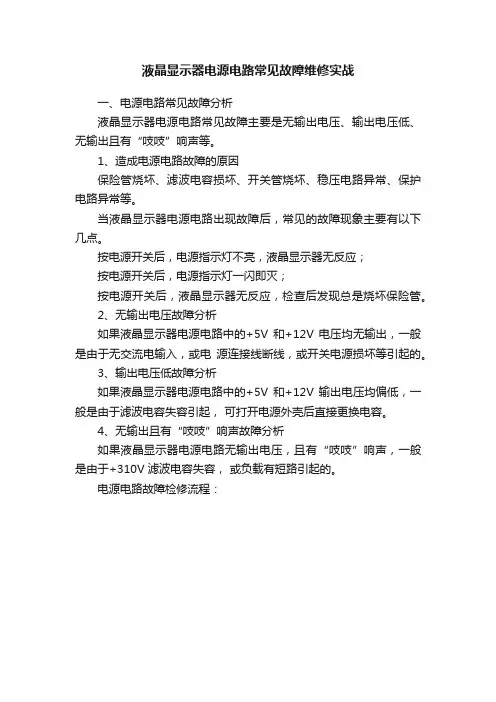

液晶显示器电源电路常见故障维修实战一、电源电路常见故障分析液晶显示器电源电路常见故障主要是无输出电压、输出电压低、无输出且有“吱吱”响声等。

1、造成电源电路故障的原因保险管烧坏、滤波电容损坏、开关管烧坏、稳压电路异常、保护电路异常等。

当液晶显示器电源电路出现故障后，常见的故障现象主要有以下几点。

按电源开关后，电源指示灯不亮，液晶显示器无反应；按电源开关后，电源指示灯一闪即灭；按电源开关后，液晶显示器无反应，检查后发现总是烧坏保险管。

2、无输出电压故障分析如果液晶显示器电源电路中的+5V 和+12V 电压均无输出，一般是由于无交流电输入，或电源连接线断线，或开关电源损坏等引起的。

3、输出电压低故障分析如果液晶显示器电源电路中的+5V 和+12V 输出电压均偏低，一般是由于滤波电容失容引起，可打开电源外壳后直接更换电容。

4、无输出且有“吱吱”响声故障分析如果液晶显示器电源电路无输出电压，且有“吱吱”响声，一般是由于+310V 滤波电容失容，或负载有短路引起的。

电源电路故障检修流程：二、维修实战1）电源电路无电压输出故障维修当液晶显示器电源电路出现故障后，其检修方法如下：1.检查液晶显示器的供电电网是否有电，电网电压与该液晶显示器要求的供电电压是否一致，电源插座是否有电等。

2.测量电源板输出电压是否为 0。

如果电源板输出电压不为 0，接着检查+12V/+5V 保护电路中的元器件（如二极管ZD902/ZD903 等），并更换损坏的元器件。

3.如果电源板输出电压为0，接着测量电源板电源插座220V 电压是否正常。

如果不正常，检查电源线缆和电源插座是否接触良好。

4.如果电源板电源插座220V 电压正常，接着检查电源保险管是否烧断。

如果烧断，转到第7。

5.如果保险管没有烧断，接着测量 310V 滤波电容（如 C905）引脚电压是否为 310V。

如果不是，检查 310V 滤波电容及整流滤波电路中的整流二极管和滤波电容、电感，并更换损坏的元器件。

目录目录 (1)张浩（05075） (3)死机（1） (3)有画，LED不亮（1） (3)Auto键无作用（1） (3)无画（1） (4)李成（00175） (4)缺色（1） (4)按键无作用（1） (5)LED灯不亮（1） (5)唐柯（02496） (5)死机（1） (5)死机（2） (6)唐涛（00783） (6)DDC无法烧录（1） (6)肖华飚（05985） (7)间歇性无画（1） (7)夏冬（04990） (7)无画，灯闪（1） (7)李涛（04036） (8)间歇性无画（1） (8)关机白屏（1） (9)白屏（1） (9)DDC烧不进去（1） (10)杨魏（01139） (10)画异（1） (10)LED灯不亮（1） (11)方材亮（02253） (12)无画（1） (12)朱兵（04264） (12)左喇叭无声（1） (12)范道林（04571） (13)<12>、<58>两点短路 (13)何冰（02660） (13)死机（1） (13)沈龙（05202） (13)死机（1） (13)李曼（04946） (14)死机（1） (14)刘有虎（01536） (14)死机(1) (14)叶强（04626） (15)无画（1） (15)苏磊（01773） (16)消磁无作用（1） (16)谭桂云（01905） (16)死机（1） (16)张启明（05859） (17)开机烧行管，死机（1） (17)孙军均（03854） (18)DDC无法烧入（1） (18)HDCP测试NG（1） (18)无画（1） (19)孙军（00165） (19)灯闪（1） (19)王立(1) (20)死机（1） (20)杜兵（05962） (20)电压偏低（1） (20)范明星（04785） (21)死机（1） (21)冉启俊（02487） (22)死机（1） (22)李旭（01772） (22)尾数发现加温异味，电器正常（1） (22)汪艳虹（03960） (23)电压偏低（1） (23)FT无波形电流（1） (24)胡崇应（01776） (25)死机（1） (25)死机（2） (26)赵攀（01255） (26)空信号（1） (26)张浩（05075）死机（1）机种名：T78CM5NKHAA1NGE分析过程：机器通电后，Panel大约3秒后无画，但是指示灯一直正常亮，分析可能是PaneL或者是给PaneL供电的升压板Inverter部分出现了故障，故找了一个良品灯管试了一下，灯管亮了一下也不亮了，故排除了Panel不良的原因，接着查给Panel供电的四个PIN的回路，结果发现其中一个PIN的反馈二极管出现了开路，更换之，电路正常工作。

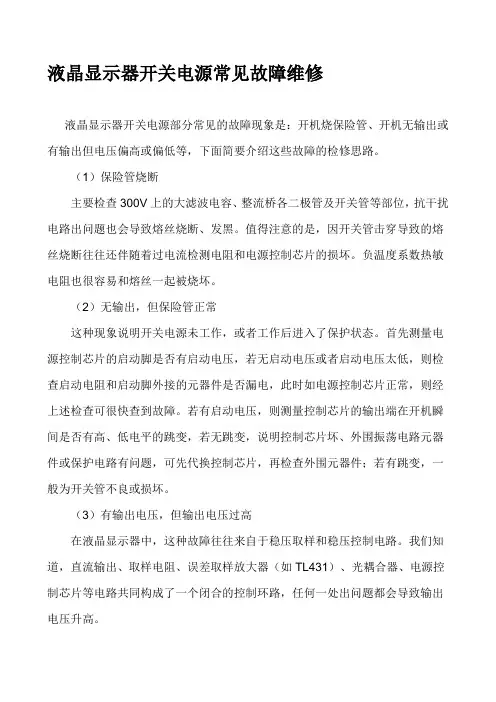

液晶显示器开关电源常见故障维修液晶显示器开关电源部分常见的故障现象是：开机烧保险管、开机无输出或有输出但电压偏高或偏低等，下面简要介绍这些故障的检修思路。

（1）保险管烧断主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致熔丝烧断、发黑。

值得注意的是，因开关管击穿导致的熔丝烧断往往还伴随着过电流检测电阻和电源控制芯片的损坏。

负温度系数热敏电阻也很容易和熔丝一起被烧坏。

（2）无输出，但保险管正常这种现象说明开关电源未工作，或者工作后进入了保护状态。

首先测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则检查启动电阻和启动脚外接的元器件是否漏电，此时如电源控制芯片正常，则经上述检查可很快查到故障。

若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元器件或保护电路有问题，可先代换控制芯片，再检查外围元器件；若有跳变，一般为开关管不良或损坏。

（3）有输出电压，但输出电压过高在液晶显示器中，这种故障往往来自于稳压取样和稳压控制电路。

我们知道，直流输出、取样电阻、误差取样放大器（如TL431）、光耦合器、电源控制芯片等电路共同构成了一个闭合的控制环路，任何一处出问题都会导致输出电压升高。

方法技巧：对于有过电压保护电路的电源，输出电压过高首先会使过电压保护电路动作，此时，可断开过电压保护电路，使过电压保护电路不起用，测量开机瞬间的电源主电压。

如果测量值比正常值高出IV以上，说明输出电压过高。

实际维修中，以取样电阻变值、精密稳压放大器或光耦合器不良为常见。

（4）输出电压过低根据维修经验，除稳压控制电路会引起输出电压过低外，还有一些原因会引起输出电压过低，主要有以下几点：①开关电源负载有短路故障（特别是DC／DC变换器短路或性能不良等）。

此时，应断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。

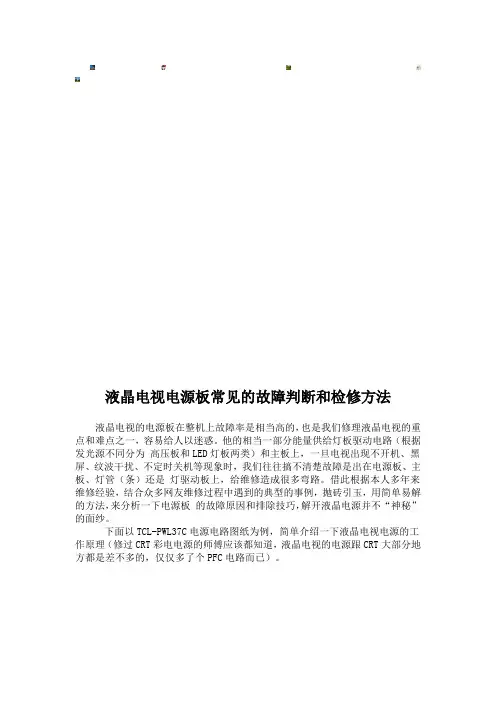

液晶电视电源板常见的故障判断和检修方法液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。

他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。

借此根据本人多年来维修经验，结合众多网友维修过程中遇到的典型的事例，抛砖引玉，用简单易解的方法，来分析一下电源板的故障原因和排除技巧，解开液晶电源并不“神秘”的面纱。

下面以TCL-PWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。

1:待机电路。

接通电源后，电源输出插座P3的③、④脚就应有＋5V电压输出，给主板CPU 电路供电。

另外，在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压，整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路。

（见图2）如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。

正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明 TL431损坏或其外围元件有问题。

故障现象1：无＋5V电压输出。

分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。

建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。

故障现象2:＋5V电压在3V左右波动。

分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。

检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ），发现DB5击穿，换新后故障排除。

另外，该电路中稳压二极管DB5（20V）、DB10（33V）、DB8（10V ）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。

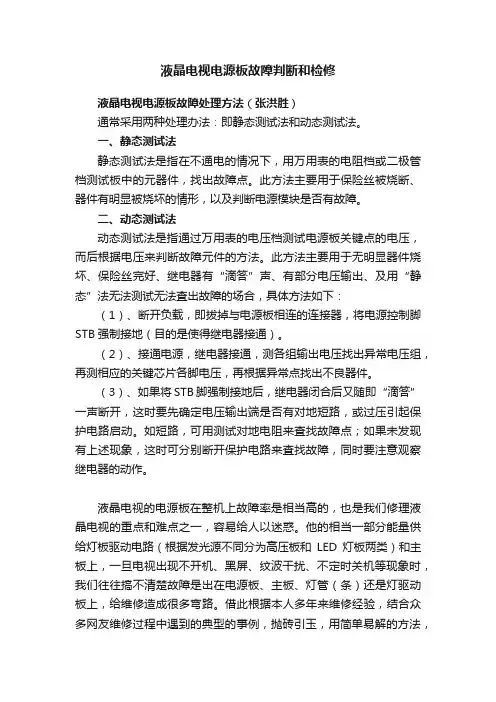

液晶电视电源板故障判断和检修液晶电视电源板故障处理方法（张洪胜）通常采用两种处理办法：即静态测试法和动态测试法。

一、静态测试法静态测试法是指在不通电的情况下，用万用表的电阻档或二极管档测试板中的元器件，找出故障点。

此方法主要用于保险丝被烧断、器件有明显被烧坏的情形，以及判断电源模块是否有故障。

二、动态测试法动态测试法是指通过万用表的电压档测试电源板关键点的电压，而后根据电压来判断故障元件的方法。

此方法主要用于无明显器件烧坏、保险丝完好、继电器有“滴答”声、有部分电压输出、及用“静态”法无法测试无法査出故障的场合，具体方法如下：（1）、断开负载，即拔掉与电源板相连的连接器，将电源控制脚STB强制接地（目的是使得继电器接通）。

（2）、接通电源，继电器接通，测各组输出电压找出异常电压组，再测相应的关键芯片各脚电压，再根据异常点找出不良器件。

（3）、如果将STB脚强制接地后，继电器闭合后又随即“滴答”一声断开，这时要先确定电压输出端是否有对地短路，或过压引起保护电路启动。

如短路，可用测试对地电阻来査找故障点；如果未发现有上述现象，这时可分别断开保护电路来査找故障，同时要注意观察继电器的动作。

液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。

他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。

借此根据本人多年来维修经验，结合众多网友维修过程中遇到的典型的事例，抛砖引玉，用简单易解的方法，来分析一下电源板的故障原因和排除技巧，解开液晶电源并不“神秘”的面纱。

下面以TCL-PWL37C电源线路图为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。

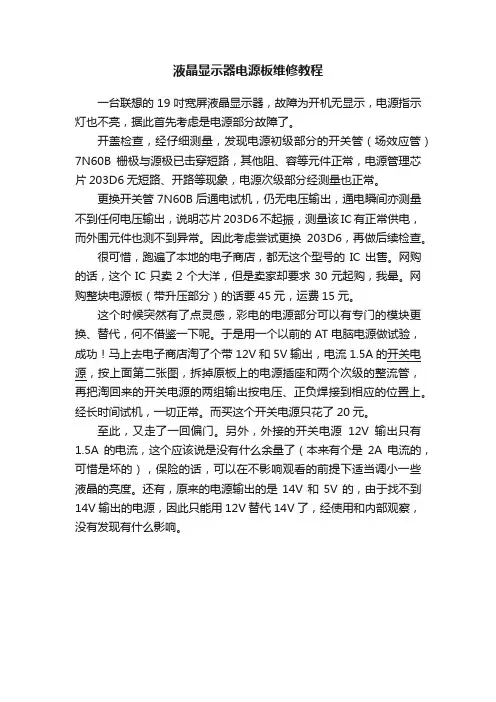

液晶显示器电源板维修教程
一台联想的19吋宽屏液晶显示器，故障为开机无显示，电源指示灯也不亮，据此首先考虑是电源部分故障了。

开盖检查，经仔细测量，发现电源初级部分的开关管（场效应管）7N60B栅极与源极已击穿短路，其他阻、容等元件正常，电源管理芯片203D6无短路、开路等现象，电源次级部分经测量也正常。

更换开关管7N60B后通电试机，仍无电压输出，通电瞬间亦测量不到任何电压输出，说明芯片203D6不起振，测量该IC有正常供电，而外围元件也测不到异常。

因此考虑尝试更换203D6，再做后续检查。

很可惜，跑遍了本地的电子商店，都无这个型号的IC出售。

网购的话，这个IC只卖2个大洋，但是卖家却要求30元起购，我晕。

网购整块电源板（带升压部分）的话要45元，运费15元。

这个时候突然有了点灵感，彩电的电源部分可以有专门的模块更换、替代，何不借鉴一下呢。

于是用一个以前的AT电脑电源做试验，成功！马上去电子商店淘了个带12V和5V输出，电流1.5A的开关电源，按上面第二张图，拆掉原板上的电源插座和两个次级的整流管，再把淘回来的开关电源的两组输出按电压、正负焊接到相应的位置上。

经长时间试机，一切正常。

而买这个开关电源只花了20元。

至此，又走了一回偏门。

另外，外接的开关电源12V输出只有1.5A的电流，这个应该说是没有什么余量了（本来有个是2A电流的，可惜是坏的），保险的话，可以在不影响观看的前提下适当调小一些液晶的亮度。

还有，原来的电源输出的是14V和5V的，由于找不到14V输出的电源，因此只能用12V替代14V了，经使用和内部观察，没有发现有什么影响。

液晶显示器常见故障分析及维修方法一、无法点亮或亮度调节异常1.故障原因分析：无法点亮或亮度调节异常的原因可能是电源供应问题，例如电源线接触不良、电源适配器故障或者主板电源模块故障；也有可能是背光灯出现故障，例如背光灯管损坏或发光二极管出现故障。

2.维修方法：首先，检查电源线接触是否良好，如有松动及时插紧；其次，检查电源适配器是否有损坏迹象，如出现异常现象需要更换电源适配器；最后，检查背光灯管或发光二极管是否工作正常，如果发现故障需要发现原因，更换故障部件。

二、显示画面不正常（如出现闪烁、花屏、条纹等）1.故障原因分析：显示画面不正常的原因可能是主板或显卡驱动问题，也有可能是数据线接触不良或损坏，或者是显示器面板本身故障。

2.维修方法：首先，检查并更换数据线；其次，检查主板及显卡驱动是否正常，可以尝试升级或重新安装驱动程序；最后，如果以上方法都不能解决问题，需要检查显示器面板是否有损坏，如有需要更换面板。

三、显示画面出现残影1.故障原因分析：显示画面出现残影的原因可能是响应时间较长，不能及时清除图像，也有可能是显示面板出现老化或磁场干扰。

2.维修方法：首先，检查并调整显示器的响应时间设置，如果设置过高可以适当降低；其次，检查显示器是否放置在磁场附近，如果是需要远离磁场；最后，如果以上方法都无效，需要更换显示面板。

四、显示器自动关机或无法开机1.故障原因分析：显示器自动关机或无法开机的原因可能是电源供应问题，例如电源模块故障或电源线接触不良，也有可能是主板故障。

2.维修方法：首先，检查电源线是否接触良好，如有需要进行调整；其次，检查电源供应模块是否工作正常，如果有异常需要更换电源模块；最后，如果以上方法都无效，需检查主板是否损坏，如有需要更换主板。

综上所述，液晶显示器的常见故障分析及维修方法主要包括无法点亮或亮度调节异常、显示画面不正常、显示画面出现残影以及显示器自动关机或无法开机等问题。

通过对这些故障的分析和相应的维修方法，可以帮助用户更好地解决液晶显示器出现的问题。

液晶显示器常见故障的维修液晶显示器常见故障的修理一、整机无电整机无电故障比较简单.一般是开关电源电路有故障，易损的一般是一些小元器件，如保险管、电感、开关管、稳压二极管等。

开关电源分机外型和机内型.机外型一般输出12V电压，故障也比较容易推断和查找，机内型一般输出两组电源.一组是5v，主要供MCU电路使用，另外还经DC/DC变幻器变幻后产生3.3V, 2.5V, 1.8V等电压，供小信号处理电路用:另外一组是12V，给高压板供电。

如果机内开关电源部分电路出了故障，有可能导致两组电源均没有输出，先查12V电压正常否，接着查5V电压是否正常。

因为主板的MCU芯片的工作电压是5V，所以查找开不了机的故降时，先用万用表测5V电压，如果没有5V电压或者5V电压变得很低，MCU就不会工作，原因有两种:一种是开关电源的5V输出电路出了问题:另一种可能就是5V的负载加重了，把5V电压拉得很低，换一种说法就是说，后级的信号处理电路出了问题，有部分电路损坏，引起负载加重，把5V电压拉得很低。

逐一排查后级出现问题的元件，替换掉出现故障的元件后，5V电压能恢复正常，故障一般就此解换.二、显示屏亮一下就不亮了，但是电源指示灯常亮这种故障一般是由高压异常引起保护电路动作造成的，一般容易出问题的是升压变压器和灯管，假设推断故障在高压板电路.则既可采纳元件级代换修理，也可采纳改换整块高压板的方法进行。

三、显示屏黑屏，无背光，电源灯绿灯常亮黑屏是液晶桂示器的常见故障.黑屏一般并不是屏幕为全黑，斜视液晶屏时.一般有图像显示。

这种故障一般是高压板供电电路有问题。

重点检查12V供电和MCU送往商压板的ON/OFF控制信号是否正常，假设正常，则是高压板不良。

四、亮线或暗线这种故障一般是由液晶屏不良引起。

亮线故障一般是因为连接液晶屏本体的排线出了问题:暗线故障一般是由于显示屏的本体有漏电。

出现亮度或暗线故障时，必须改换液晶屏。

五、白屏或花屏出现白屏故障时.应重点检查主板电路、液晶屏驱动电路的供电电压，这些电压一般由变幻器产生，常见原因是变幻器本身损坏或控制信号不良，假设控制信号不良，则应检查MCU电路。

联想19寸宽屏液晶显示器电源LD7575PS故障排除一例刚到新单位，自己使用的一台联想19寸液晶显示器就罢工了。

前一晚睡觉前把电源都关了，第二天早上起来显示器死活不开机，电源指示灯也不亮了，典型的电源板故障！心想可能还是跟前几次的故障一样，所以也没放在心上，出去干活儿了。

中午回来，按了几下电源钮，还是没反映，心想不行，得下手赶紧修了，下午还有网络会议要开，耽误不得。

找来工具，卸下下部四颗螺钉后，面板取不下来，用力撬了撬边缘，有点不大对头。

最后打开后才明白，这个面板是很好拆的：先卸除下部的四颗螺钉，将面板向上推，就轻松取下了。

之后拆下TFT和背光组件，拔除灯管线和驱动板的连线，取下电源板上的铁壳，拆下电源板如下图（没带相机，借用网上一张，顺便给商家打个广告）：电源板上有三只电容680微法/25V（C211、C212、C213)鼓包，但均未爆浆，从旧CRT显示器上拆下两只25V1000微法和1只480微法/25V电容替换，故障依旧。

看来故障有点棘手。

接好电源测5V和14V电压输出分别为:2.8V~3.5V，12.8V。

5V供电明显偏低，从而引起驱动板芯片无法正常工作，按电源键开机无法进行。

该电源主控芯片为LD7575PS,次级电压从5V支路上取样，通过反馈电路到芯片2脚。

查反馈支路上各元件，依次更换了IC202(TL431)，C210(470p)，主滤波电容150微法/450V，光耦817B，当用817C光耦替代817B后，5V电压升至4.8-4.9V之间波动，14V电压升至16.23V，上下0.01V波动。

由于450V的滤波电容体积过大，无法放入机壳内，用起子放电后，又将原机滤波电容换上，开机没电压又降至 2.8-3.5V，怀疑放电过程中损坏了光耦。

测光耦输入端电压差几乎为0，又用421光耦替换817C，开机电压升至4.8-4.9V，接显示器电源灯依然不亮。

从网上下载主控芯片的资料，各脚功能如下(不想翻译了，有兴趣的自己查吧）：从上图看，反馈支路上的大部分元件均更换排查过，维修陷入困境。

联想LXM-WL19BH通病一台是外接灯管开机3秒黑屏，测得高压一体板，5V，14V正常，板子上无电容鼓包。

锁定高压故障，此板的通病是：高压电路上的两个16V220的滤波电容漏电，引起高压保护。

解决方案：把两个电容换成25V470的，找一根导线，一头接TL494的16脚，另一头接地，然后上电，此时灯管一般会亮1分钟左右再黑屏。

拔电，取下16脚的导线。

上电试机2小时OK,故障排除。

此法屡试不爽。

可灵活变通，其他电路也可以。

另一台没电压，指示灯不亮，测得电源IC LD7575~~8脚有330V电压，6脚无输出，{6脚正常为14V}通病：直接更换LD7575，故障排除，秒杀~~~LXM-WL19BL还有两个通病，1》屏幕发红~~换灯管。

2》2》花屏~~~设计上的缺陷，拔插屏线可解决大部分故障。

联想LXH-GJ17L3开机3秒黑屏，各电压都正常，直接测试C5706，发现有一个击穿，换的时候要两个一起换，{5707可代用}加焊所有电容，电感，高压包后OK，使用这个电路的明基和联想17寸的居多，设计上的缺陷。

还有台是明基的，型号忘记了，灯官不亮，电压正常，更换C5706，J598，加焊后OK，测试电容漏电的方法：视电解电容器容量大小，通常选用万用表的R×10、R×100、R×1K挡进行测试判断。

红、黑表笔分别接电容器的负极（每次测试前，需将电容器放电），由表针的偏摆来判断电容器质量。

若表针迅速向右摆起，然后慢慢向左退回原位，一般来说电容器是好的。

如果表针摆起后不再回转，说明电容器已经击穿。

如果表针摆起后逐渐退回到某一位置停位，则说明电容器已经漏电。

如果表针摆不起来，说明电容器电解质已经干涸推失去容量。

有些漏电的电容器，用上述方法不易准确判断出好坏。

当电容器的耐压值大于万用表内电池电压值时，根据电解电容器正向充电时漏电电流小，反向充电时漏电电流大的特点，可采用R×10K挡，对电容器进行反向充电，观察表针停留处是否稳定（即反向漏电电流是否恒定），由此判断电容器质量，准确度较高。

液晶显示器不开机，按键无反应维修实例一学员在群里提出问题：一台液晶显示器，外置适配器型，不能开机，指示灯不亮，按键无反应！按键无反应，主要有三种可能：1、电源板故障：电源输出电压过低，使驱动板得不到足够的工作电压，自然驱动板也就无法工作，按键自然没反应。

本机外置适配器，故还有可能是外置适配器的原因！2、按键板问题，比如按键损坏、线断、电容漏电等，导致按键不能正常产生跳变信号，使单片机收不到合格的开机信号。

3、单片机没有工作或者单片机损坏。

电源板输出了电压到驱动板上，并不代表单片机就一定收到了工作电压，同时单片机的工作电压往往还不止一个，同时还有时钟、复位信号。

或者单片机损坏，收到了开机信号，却没有做出相应动作。

测量电压：该显示器外置适配器，输出一路19V，正常。

驱动板上的芯片，是单片机，单片机的最常见的标准供电是5V，所以这块驱动板上，肯定有19V转5V的电路，同时还会有其它如3.3V、2.5V、1.8V、1.5V这四个电压中的一个或二个，这是驱动板的常见标配电压了！让学员测量电压，说测量到一个2.3V很明显，这个电压，不是标配电压，问题可能就出在这儿！2.3V的控制产生芯片为MP1430，这是一个最最基本的BUCK电路，其输出电压不正常，维修思路很简单：1、负载短路，这个可以通过打电感的对地数值、示波器测波形、断开后级负载的方式来判断；如果不熟悉正常数值、无示波器、不方便断开后级负载，可以先跳过该步骤。

2、反馈电阻损坏。

3、芯片问题。

次日，学员反馈，问题已解决，是该芯片虚焊，加焊后，输出电压变为5V，故障已修复！最听不得人说：0成本，收费一百二百，多黑心，多暴利。

这挣的是技术服务费呢！其实这是一个很简单的故障，对于懂理论，且有一定维修经验的人来说，测到2.3V的时候，就马上知道，这不是一个正常电压，先把这个电压修正常了再说。

如果有现成的备用芯片，最多几分钟，就可以修复了！所以，我们如果没有足够的维修经验，就应该多看图纸，可以熟悉一些常见电压，或者直接记住一些常见电压，常见电压有：0.8V、1V、1.2V、1.5V、2.5V、3.3V、5V、12V、24V、36V、48V、60V、72V……其实对于维修而言，多数时候都是低成本的。
