液晶显示器开关电源工作原理与检修实例

第5章液晶显示器开关电源电路检修实训5.1开关电源电路的组成及工作原理液晶显示器电源电路的功能主要是将220V市电转换成液晶显示器工作需要的各种稳定的直流电，为液晶显示器中的各种控制电路、逻辑电路、控制面板等提供工作电压，其工作的稳定性直接影响液晶显示器能否正常工作。

5.1.1液晶显示器开关电源电路的结构液晶显示器开关电源电路主要产生+5V、+12V 的工作电压。

其中，+5V 电压主要为主板逻辑电路、操作面板指示灯等提供工作电压；+12V 电压主要为高压板、驱动板等提供工作电压。

开关电源电路主要由滤波电路、桥式整流滤波电路、主开关电路、开关变压器、整流滤波电路、保护电路、软启动电路、PWM 控制器等组成。

如图5-1所示为液晶显示器开关电源电路板。

220V交流电输入交流滤波电路图5-1 液晶显示器电源电路板其中，交流滤波电路的作用是消除市电中的高频干扰（线性滤波电路一般由电阻、电容和电感组成）；桥式整流滤波电路的作用是将220V 交流电变成310V 左右的直流电；开关电路的作用是将310V 左右的直流电通过开关管和开关变压器后，变成不同幅度的脉冲电压；整流滤波电路的作用是将开关变压器输出的脉冲电压经过整流和滤波后变成负载需要的基本电压5V 和12V ；过压保护电路的作用是尽量避免因负载异常或其他原因导致的开关管损坏或开关电源损坏；PWM 控制器的作用是控制开关管的切换，根据保护电路的反馈电压控制电路。

图5-2 液晶显示器电源电路方框图。

220V 交流直流直流图5-2 液晶显示器电源电路方框图5.1.2液晶显示器开关电源电路工作原理液晶显示器的开关电源电路一般采用开关电路方式，此开关电源电路将交流220V 输入电压经过整流滤波电路变成直流电压，再由开关管斩波和高频变压器降压，得到高频矩形波电压，最后经整流滤波后输出液晶显示器各个模块所需要的直流电压。

如图5-3所示。

图5-3 开关电源电路原理框图其中，C1、L1、C2、C3组成一个EMI滤波电路，L1为一个互感电感滤波器；BD1、C4组成了一个整流滤波电路，BD1为一个桥式整流堆；Q1、U1组成了一个开关振荡电路，Q1为开关管，U1为PWM控制器；T1为开关变压器；D2、L2、C6、R2组成了高频整流滤波电路；D3、L3、C7、R3组成了另一组高频整流滤波电路；反馈电路、U2和U1组成了稳压保护电路，U2为光电耦合器。

液晶电视电源板组成原理及检修方法液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。

他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。

下面以TCL-PWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。

1:待机电路。

接通电源后，电源输出插座P3的③、④脚就应有＋5V电压输出，给主板CPU电路供电。

另外，在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压，整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路。

（见图2）如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。

正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明 TL431损坏或其外围元件有问题。

故障现象1：无＋5V电压输出。

分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。

建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。

故障现象2:＋5V电压在3V左右波动。

分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。

检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ），发现DB5击穿，换新后故障排除。

另外，该电路中稳压二极管DB5（20V）、DB10（33V）、DB8（10V ）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。

故障现象3: ＋5V输出电压只有＋4V。

分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。

液晶彩电开关电源维修几例康佳LED32F3300液晶彩电采用编号为35017303三合一主板，将开关电源、主板和背光灯板合为一体。

开关电源驱动电路采用FAN6755W，组成单一开关电源电路，输出+100V/0.3A 和VCC12V/3.5A 两组电压，为背光灯电路和主板其他电路供电。

背光灯驱动电路采用OZ9902，与升压电路配合，将+100V电压提升到170V 左右，为背光灯串供电。

例1：开机三无，指示灯不亮分析与检修：测量市电输入电路的保险丝F901未断，但限流电阻RT901烧断，说明电源电路有严重短路故障。

该三合一板的电源电路见下图所示。

工作原理：220V交流电压经过抗干扰电路滤除干扰脉冲后，经过整流滤波在大滤波电容C901两端得到300V直流电压，该电压经两路为开关电源主电路供电：一路经开关变压器TW901的初级1-3脚为MOSFET开关管VW901的D极供电；另一路经RW907、RW908降压后，为NW907的8脚提供启动电压。

该电路启动工作，NW907从5脚输出激励脉冲电压，经RW914、VDW913、RW913推动开关管VW901工作于开关状态，VW901产生的脉冲电流在TW901中产生感应电压。

TW901的冷地端次级绕组感应电压经整流、滤波后，输出+12.2Vsb、+100V电压，+12.2Vsb电压为主板和背光灯驱动电路供电，+100V电压为背光灯升压电路供电。

维修过程：测量大滤波电容C901两端无300V电压，说明抗干扰和市电整流滤波电路有开路故障。

检查上图所示的抗干扰电路，发现限流电阻RT901烧断开路，说明短路故障在RT901之后的电路中。

对滤波电容C901和电源开关管VW901进行检测，发现VW901有漏电现象，正反向电阻均为100Ω左右。

检测其它元件未见异常，更换VW901、RT901后，通电试机出现图像和伴音，但数分钟后再次三无。

再检查发现新更换的VW901再次击穿漏电，RT901再次烧断。

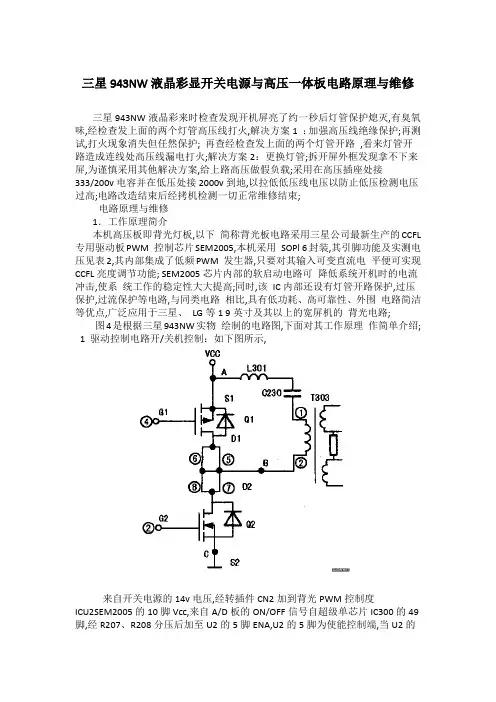

三星943NW液晶彩显开关电源与高压一体板电路原理与维修三星943NW液晶彩来时检查发现开机屏亮了约一秒后灯管保护熄灭,有臭氧味,经检查发上面的两个灯管高压线打火,解决方案1 ：加强高压线绝缘保护;再测试,打火现象消失但任然保护; 再查经检查发上面的两个灯管开路,看来灯管开路造成连线处高压线漏电打火;解决方案2：更换灯管;拆开屏外框发现拿不下来屏,为谨慎采用其他解决方案,给上路高压做假负载;采用在高压插座处接333/200v电容并在低压处接2000v到地,以拉低低压线电压以防止低压检测电压过高;电路改造结束后经拷机检测一切正常维修结束;电路原理与维修1．工作原理简介本机高压板即背光灯板,以下简称背光板电路采用三星公司最新生产的CCFL 专用驱动板PWM 控制芯片SEM2005,本机采用SOPl 6封装,其引脚功能及实测电压见表2,其内部集成了低频PWM 发生器,只要对其输入可变直流电平便可实现CCFL亮度调节功能; SEM2005芯片内部的软启动电路可降低系统开机时的电流冲击,使系统工作的稳定性大大提高;同时,该IC内部还设有灯管开路保护,过压保护,过流保护等电路,与同类电路相比,具有低功耗、高可靠性、外围电路简洁等优点,广泛应用于三星、LG等1 9英寸及其以上的宽屏机的背光电路;图4是根据三星943NW实物绘制的电路图,下面对其工作原理作简单介绍;1 驱动控制电路开/关机控制：如下图所示,来自开关电源的14v电压,经转插件CN2加到背光PWM控制度ICU2SEM2005的10脚Vcc,来自A/D板的ON/OFF信号自超级单芯片IC300的49脚,经R207、R208分压后加至U2的5脚ENA,U2的5脚为使能控制端,当U2的10脚供电正常时,该脚电压大于2V时,U2内部基准电压建立后,从其6脚输出,向外部电路提供偏置电压源,同时;内部振荡器开始工作,经SST延迟后,进入正常的工作状态;U的15脚RT为高频振荡器外接电阻端,12脚为振荡器外接电容端,外部的R、C参数决定高频振荡器的振荡频率;振荡器产生的振荡脉冲加至内部零电压切换移相控制电路和驱动电路,变换整形后,分别从U的19脚OUT1,8脚OUT2输出PWM因此,U2工作与否,是通过A/D板送来韵使能控制信号ON/OFF即EN的高/低电平来决定的;本机设定为高电平开机即ON—H,低电平关机即OFF-L但与普通的背光电路明显不同的是,由于U2的待机功耗非常小,所以U2的供电Vcc并未设专门的电子开关电路来控制,而是直接把开关电源的+14V电压加到U2的Vcc端10脚,U2的工作状态由其5脚的高/低电平来控制;半桥驱动电路：U2进入工作状态后,从其9脚输出的脉冲加至背光激励电路U301AOP610/CD631Y的4脚,从其8脚输出的脉冲信号加至U301的2脚,U301为复合型DIP8脚封装的场效应管较少见,内部集成了一个N沟道场效应管和一个P沟道场效应管,其引脚功能及实测数据见下表,从实测波形看见下图,U2的8、9脚输出的脉冲相位刚好相反,当U2的9脚输出的脉冲送至U301的4脚内部对应的P沟场效应管并使之导通时,U2的8脚输出的脉冲送至U301的2脚内部对应的N 沟道场效应管时,一定使之可靠截止；反之,U301的2脚内部的场效应管导通时,U301的4脚内部的场效应管截止;也就是说,虽然u2是从8、9脚同时输出脉冲激励信号的,但是U301内部的场效应管是轮流导通的其等效图参见右图;假设在某一时刻,Q2导通,Q1截止此时相当于B-C短路,A-B开路,Vcc经L301、C230、T303的1～2脚、Q2的D2-S2至地,对C230充电,电流流动方向为：Vcc→A→L301→C230→T303的1→2→地→Vcc;在此后的下一时刻,Q2截止,Q1导通此时相当于A-B短路,B-c开路,C230通过L301、Q1的S1-D1、T303放电,放电电流方向与上一时刻相反：Vcc→B→T303的2→1→C230→L301→A→Vcc直到下一时刻重复上述变化;由于流经T3031-2绕组的电流是随周期变化的交变电流,故通过电磁感应,在T303的副边感应出交流脉冲高压,分别通过CN301、CN302、CN303、CN304加至背光灯管,使其启动工作;在启动时刻,CCFL灯管两端的交流电压可达1500V,正常工作后;CCFL两端的维持电压瞬间回落至800V左右;显然,U301的导通周期越长,T303副边绕组感应出的脉冲电压越高,灯管亮度越高；反之,则灯管越暗,从而使背光灯的亮度可控;亮度控制电路：在主板A/D电路的MCU接口中,有两组亮度控制线,其中A—IMM为模拟亮度控制信号ANALOG,B—DIM为脉冲宽度亮度控制信号PWM;通过CN2的8脚、1脚,分别送至U2的11脚、14脚;当需要增加亮度时,通过用户的OSD菜单控制B—DIM输出的脉冲宽度增加,U2的14脚电位上升,通过内部A/D转换处理,使其内部PWM输出的脉冲占空比增加,U301输出的脉宽加大,T303的储能增加,副边输出的脉冲电压上升,CCFL灯管亮度增强,反之,则控制过程与前述相反;实测亮度BRT=100即最亮时,B—DIM端直流电位max=,BRT=O即最暗时,B—DIMmin=;而BRT在O-100变化时;副亮度控制A—DIM的直流电位基本保持在1V左右,实测时,也未观察到可变的脉冲波形,但若断开A-DIM后开机,背光灯点亮后随即熄灭;2保护电路过压保护电路：为了防止灯管高压变压器次级在非正常情况下输出过高的高压而损坏高压变压器和灯管,因此所有液晶背光电路中,都设有过压保护电路OVPT;C311～C314、C231～C234、D211、D212～D214、R214与U2的2脚OVPT 内部电路构成本机的过压保护电路;以CN301组灯管为例,当某种原因使T303的输出电压过高时,经C311、C231分压、D211整流、R214限流后加到U2的2脚电压上升,经内部比较器处理,当这一电压达到阈值时,触发内部保护电路,关闭PWM输出;过流保护电路：由于CCFL灯管属于高电压、低电流器件正常19英寸及以上机器的灯管工作电流约9mA,设计过流保护电路,对于保护CCFL不致因过流老化甚至损坏,有着非常重要的意义;如下图所示,在四个灯管接口的低压回路中,分别设有取样整流电路;R221～R224、D221、D223、D224及R215等,与U2的4脚ISEN内部电路共同构成灯管的电流检测电路;以CN301组灯管为例,当流过灯管的电流增大时,R211上压降随之增大,经D221整流、R215限流后,加至U2的4脚电位上升,通过U2内部控制电路稳定灯管电流；若CCFL的工作电流继续增大,U4的4脚电压达到保护阈值时,U2内部的比较器提前翻转,及时关闭PWM输出,从而保护灯管不致过流损坏;灯管开路检测电路：D201、D202、R216～R219、C211、C213、C214、C216等与U2的3脚VSEN内部电路共同构成灯管开路检测电路;正常工作时,各组灯管电流在各自的对地通路负载电阻上均有一定的压降,以CN301组灯管为例,R221上的动态变化电压经R216分压、C214滤波后,在D201的负极形成一定的偏压,D201处于截止状态,一旦因某种原因造成灯管开路时,由于R221上的压降消失,D201正偏导通,U2的3脚电位迅速下降,内部电路检测到这一变化后,将视为PWM负载工作异常而自动关闭PWM输出;2．常见故障及排除故障现象1：CCFL点不亮;分析检修：遇此故障,应首先检查背光电路的供电电压是否正常, 若无14V 供电电压,则查开关电源板的c1 1 3正端电压是否正常,若有,则F301开路性损坏,此时,重点查U301是否有对地短路性损坏,只有排除U301故障后,方可加电试机;若c11 3正端无1 4V电压,则进一步查开关电源电路; 若1 4V供电正常,则按面板电源键POWER时,测量CN2的⑥脚ON／OFF电压是否有0／3V跳变, 若无此电压,则可断开CN2的⑧脚,用一只4．7kQ电阻,一端接CN2 的⑥或⑦脚即+5V电压,另一端接CN2的⑧脚,若此时背光灯点亮,则故障在A／D板电路;若ON／OFF电压正常,则多为U2损坏;正常U2的⑩、⑤脚对地电阻均应大于10k,Oo实修中,U2损坏相对较少,当U301损坏时,多为其③脚对地击穿, 同时会伴随F301烧毁开路;U301为高效互补型N+P沟复合场效应管; 从参数看,代用型号很多,如：APM4600,4604、4606、APM4517、4532、4546及STM451 2等都可以, 但由于它采用的是DIP8脚封装, 所以代换不太方便,主要是引脚不好处理,因为它们都是SOIC8封装,不能直接安装DIP 8的焊盘;经测试,可用TO一25 1／252封装的中功率场效应管代换：N沟道可选AOD444、P3055等,P沟道可选常见的IRFU9024等,共同组成N+P沟道复合电路代换试机;若代换后,管子发热严重,则多为T303性能不良;由于这种单变压器很难找,当遭遇屡损U301时,可考虑用通用高压板代换原一体板的背光灯部分电路;实测T303两个副边绕组的直流电阻约1kQ,供参考;故障现象2：CCFL点亮后马上熄灭;分析检修：这是典型的保护动作的表现,由U2的工作原理可知, 引起保护电路动作的主要原因有：过压保护、过流保护、灯管开路保护;此外,由于A／D板控制异常、电源供电异常等,也会造成上述现象;判断是A／D板故障还是背光电路本身异常的方法很简单：断开A／D板至背光板的ON ／OFF脚,用4．7kn电阻将+SV直接加至CN2 的⑧脚,短接CN2的①、⑨脚,用一只1 0kD,电阻,一端接+5V,另一端接CN2的①或⑨脚,若加电后背光灯点亮正常,则故障在A／D板电路,若仍是一亮即灭,则查上述三个保护电路。

液晶显示器电源工作原理及维修详细介绍液晶显示器电源的作用、工作原理、维修及代换，一、电源的作用1、电源的基本知识液晶电源的作用是为整机提供能量，常见的电源适配器外观如图所示它的输入是220V交流电，输出为12V、4A直流电。

电源适配器的部电路结构如图所示2、液晶电源的常见存在形式常见的液晶电源有置式和外置式两种。

置式电源一般是和高压板做在一起，形成二合一电源板，驱动板需要的各路电压均有电源板产生。

外置式电源也就是通常所说的电源适配器，它一般是220V交流电输入，12V直流电输出，驱动板需要的其他电原在驱动板上进行变换。

二、电源的工作原理由于LCD采用低电压工作，而一般市电提供提是110V或220V的交流电压，因此显示器需要配备电源。

电源的作用是将市电的220V交流电压转变成12V或其它低压直流电，以向液晶显示器供电。

LCD显示器中的电源部分均采用开关电源。

由于开关电源具有体积小、重量轻、变换效率高等优点，因此被广泛应用于各种电子产品中，特别是脉宽调制（PWM）型的开关电源。

PWM型开关电源的特点是固定开关频率、通过改变脉冲宽度的占空比来调节电压。

PWM开关电源的基本工作原理是：交流电220V输入电源经整流滤波是路变成300V直流电压，再由开关功率管控制和高频变压器降压，得到高频矩形波电压，经整流滤波后获得显示器所需要的各种直流输出电压。

脉宽调制器是这类开关电源的核心，它能产生频率固定具脉冲宽度可调的驱动信号，控制开关功率管的导通与截止的占空比，用来调节输出电压的高低，从而达到稳压的目的。

以下将要介绍的电源适配器就是此类开关电源，我们以采用UC3842脉宽调制集成控制器的电源为例讲解相关电路。

1、UC3842的性能特点（1）它属于电流型单端PWM调制器，具有管脚数量少，外围是路简单、安装调试方便、性能优良、价格低廉等优点。

而且通过高频变压器与电网隔离，适合构成无工频变压器的20-50W小功率开关电源。

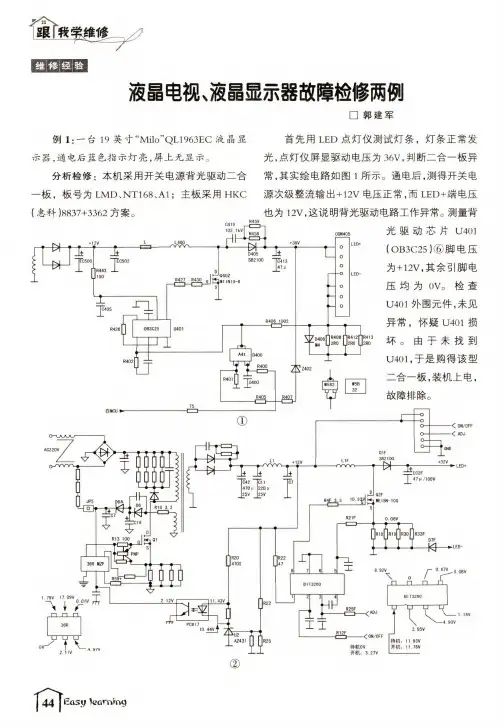

液晶电视、液晶显示器故障检修两例□郭建军例1 ： 一台19英寸“Milo ”QL1963EC 液晶显 示器，通电后蓝色指示灯亮，屏上无显示。

分析检修：本机采用开关电源背光驱动二合 —板，板号为LMD 、NT168、A1;主板采用HKC(惠科)8837+3362方案。

首先用LED 点灯仪测试灯条，灯条正常发光，点灯仪屏显驱动电压为36V,判断二合一板异常，其实绘电路如图1所示。

通电后，测得开关电源次级整流输出+ 12V 电压正常，而LED+端电压 也为12V,这说明背光驱动电路工作异常。

测量背光驱动芯片U401(OB3C25 )⑥脚电压为+ 12V,其余引脚电压均为OV o 检查U401外围元件，未见异常，怀疑U401损坏。

由于未找到U401,于是购得该型二合一板，装机上电,故障排除。

{R40,_R407_C0N405+12V MlIN10-80B3C25R426匚二0. 08V36R MZPD< ON/OFF< ADJ02FME15N-10GD1FSR2100R406 1002<M19 哋102.u-H-0405 J+SB2100-|C413L L400)r-CZD-iT 丄―\RBIT32601. 18V工工3. 95V4 97V②J-CZ3------------< ON/OFF待机0V开机：3. 27VAZ431R30IIR33F07F=±1. 79V 17.09V"一”工R10 3. 3J± J+~C42470 u/100VBIT326OQ r 22乎。

5-T-①a 卩卜» , 06:asylearningwww.jw A 尸戸1_IANOW FJEPAglNG空调故障检修四例□刘文锦例1: 一台美的变频空调，开机后面板显示“E1”。

分析检修：“E1 ”代码表示通讯异常。

拆开空调室外机盖板，上电，发现变频板上的指示灯不亮,①测量L 、N 接线柱之间的电压为0V,正 常值应为AC220V,判断故障点在室内 机中。

液晶显示器电源电路常见故障维修实战一、电源电路常见故障分析液晶显示器电源电路常见故障主要是无输出电压、输出电压低、无输出且有“吱吱”响声等。

1、造成电源电路故障的原因保险管烧坏、滤波电容损坏、开关管烧坏、稳压电路异常、保护电路异常等。

当液晶显示器电源电路出现故障后，常见的故障现象主要有以下几点。

按电源开关后，电源指示灯不亮，液晶显示器无反应；按电源开关后，电源指示灯一闪即灭；按电源开关后，液晶显示器无反应，检查后发现总是烧坏保险管。

2、无输出电压故障分析如果液晶显示器电源电路中的+5V 和+12V 电压均无输出，一般是由于无交流电输入，或电源连接线断线，或开关电源损坏等引起的。

3、输出电压低故障分析如果液晶显示器电源电路中的+5V 和+12V 输出电压均偏低，一般是由于滤波电容失容引起，可打开电源外壳后直接更换电容。

4、无输出且有“吱吱”响声故障分析如果液晶显示器电源电路无输出电压，且有“吱吱”响声，一般是由于+310V 滤波电容失容，或负载有短路引起的。

电源电路故障检修流程：二、维修实战1）电源电路无电压输出故障维修当液晶显示器电源电路出现故障后，其检修方法如下：1.检查液晶显示器的供电电网是否有电，电网电压与该液晶显示器要求的供电电压是否一致，电源插座是否有电等。

2.测量电源板输出电压是否为 0。

如果电源板输出电压不为 0，接着检查+12V/+5V 保护电路中的元器件（如二极管ZD902/ZD903 等），并更换损坏的元器件。

3.如果电源板输出电压为0，接着测量电源板电源插座220V 电压是否正常。

如果不正常，检查电源线缆和电源插座是否接触良好。

4.如果电源板电源插座220V 电压正常，接着检查电源保险管是否烧断。

如果烧断，转到第7。

5.如果保险管没有烧断，接着测量 310V 滤波电容（如 C905）引脚电压是否为 310V。

如果不是，检查 310V 滤波电容及整流滤波电路中的整流二极管和滤波电容、电感，并更换损坏的元器件。

第5章液晶显示器开关电源电路检修实训5.1开关电源电路的组成及工作原理液晶显示器电源电路的功能主要是将220V市电转换成液晶显示器工作需要的各种稳定的直流电，为液晶显示器中的各种控制电路、逻辑电路、控制面板等提供工作电压，其工作的稳定性直接影响液晶显示器能否正常工作。

5.1.1液晶显示器开关电源电路的结构液晶显示器开关电源电路主要产生+5V、+12V 的工作电压。

其中，+5V 电压主要为主板逻辑电路、操作面板指示灯等提供工作电压；+12V 电压主要为高压板、驱动板等提供工作电压。

开关电源电路主要由滤波电路、桥式整流滤波电路、主开关电路、开关变压器、整流滤波电路、保护电路、软启动电路、PWM 控制器等组成。

如图5-1所示为液晶显示器开关电源电路板。

220V交流电输入交流滤波电路图5-1 液晶显示器电源电路板其中，交流滤波电路的作用是消除市电中的高频干扰（线性滤波电路一般由电阻、电容和电感组成）；桥式整流滤波电路的作用是将220V 交流电变成310V 左右的直流电；开关电路的作用是将310V 左右的直流电通过开关管和开关变压器后，变成不同幅度的脉冲电压；整流滤波电路的作用是将开关变压器输出的脉冲电压经过整流和滤波后变成负载需要的基本电压5V 和12V ；过压保护电路的作用是尽量避免因负载异常或其他原因导致的开关管损坏或开关电源损坏；PWM 控制器的作用是控制开关管的切换，根据保护电路的反馈电压控制电路。

图5-2 液晶显示器电源电路方框图。

220V 交流直流直流图5-2 液晶显示器电源电路方框图5.1.2液晶显示器开关电源电路工作原理液晶显示器的开关电源电路一般采用开关电路方式，此开关电源电路将交流220V 输入电压经过整流滤波电路变成直流电压，再由开关管斩波和高频变压器降压，得到高频矩形波电压，最后经整流滤波后输出液晶显示器各个模块所需要的直流电压。

如图5-3所示。

图5-3 开关电源电路原理框图其中，C1、L1、C2、C3组成一个EMI滤波电路，L1为一个互感电感滤波器；BD1、C4组成了一个整流滤波电路，BD1为一个桥式整流堆；Q1、U1组成了一个开关振荡电路，Q1为开关管，U1为PWM控制器；T1为开关变压器；D2、L2、C6、R2组成了高频整流滤波电路；D3、L3、C7、R3组成了另一组高频整流滤波电路；反馈电路、U2和U1组成了稳压保护电路，U2为光电耦合器。

液晶显示器开关电源工作原理与检修实例摘要：本文就液晶显示器的开关电源工作原理、故障检修进行阐述，深入浅出地介绍采用SG6841芯片的开关电源检修流程。

本着运用现代仪器、综合分析和重视方法技巧的维修理念，参考各种不同类型液晶显示器开关电源的疑难杂症维修事例，总结积累经验，举一反三，对快速排除电路故障提出了新的方法，使检修液晶显示器开关电源的工作高效而准确。

关键词：液晶显示器; 开关电源; 工作原理; 检修实例Abstract: this paper of LCD switching power supply work principle, the breakdown maintenance is expounded, etc., the paper SG6841 chip switching power supply/repair process. In line with the use of modern instruments, the comprehensive analysis and value method of repair skills concept, the reference of various kinds of liquid crystal displays of switch power supply difficult-disease maintenance examples, this paper summarizes the accumulate experience, and extrapolate, on fast rule out circuit fault put forward new methods, liquid crystal display overhaul of switch power supply work efficient and accurate.Keywords: LCD monitor; Switch power source; Working principle; Maintenance example开关电源是现时电子产品广泛使用的一种电源电路，它具有效率高、体积小、保护功能强大和抗干扰能力强等特点，液晶显示器电源几乎全使用开关电源方式。

液晶电视电源电路工作原理与检修-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除液晶电视电源电路工作原理与检修(总18页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除液晶电视电源电路工作原理与检修前言：液晶电视的电源与传统CRT电视电源相比，不仅多出了PFC电路、桥式开关电路，而且保护电路也更加复杂和完善。

虽然很多专业电源厂家为液晶电视开发的电源板种类繁多，但原理大同小异。

本期以康佳台达液晶电源为例，讲解液晶电源工作原理与故障检修的思路与方法。

液晶电视电源主要由待机副电源、PFC(功率因数校正)电源、主电源、过压过流过热保护、开待机控制等电路组成，其输出一般有24v、12V、5V等几组电压，由主板CPu 控制其开／待机，待机时仅有+5Vsb副电源输出，组成框图见图1。

所有液晶电视的电源板都是副电源部分先工作，输出5v电压给主板CPu供电，CPu得到开机指令后输出控制信号PS—ON，让电源板上的PFC电路工作，产生正常的PFC电压(400V左右)，接下来由PFC电路生成一个控制信号，使PWM脉冲振荡主电源开始工作，从变压器次级得到+12v和+24v电压给后级负载电路供电。

其中，+12V电压主要给主板的信号处理电路和伴音功放电路供电；+24v电压主要给背光电路(高压板)供电。

这里我们先介绍一下液晶电源中的特殊单元电路。

1．升压直流斩波电路 PFC电源采用的就是该电路。

它主要利用电感线圈自感和储能特性，即电感线圈的自感电动势总是阻碍通过其电流的变化：当电流增大时，自感电动势与原来电流方向相反；当电流减小时，自感电动势的方向与原来电流方向相同。

这里的“阻碍”，不是“阻止”，而是“延缓”是使回路中原来的电流变化得缓慢一些。

升压原理如图2。

上面是Q1导通状态图，下面是Q1截止状态图。

液晶显示器原理及维修经验液晶电视机整图及工作原理，如下图所示：首先是市电经过整流滤波后得到一个＋300V的高压直流电压；其中一路加在了开关管的集电极，另一路经过VD811和VZ805后供电给芯片M803的启动HV脚，M803和V809器件及其周围线路会让辅助电源产生一个+5V的主板控制系统供电和一个+12V的芯片VCc 电压，VCC电压提供给PFC驱动芯片N801的第8脚和主电源驱动芯片N802的第12脚；N801启动后，DR1脚输出一个脉冲方波，促使VZ801工作，则300V电压经过BOOST电路升压后得到一个大约380V左右的直流高压，另一路N802工作输出产生＋24V、 + 12V、+16V三组电压，为主板和逆变器板供电。

该开关电源还设有欠压检测、过压检测保护电路，保护电路启动时，V810, V811导通，将光耦合器N805的1脚电压拉低，开关机控制电路N805, V807截止，切断N801, N802的VCc和PWM-VCC供电，PFC电路和主电源停止工作。

如果开机发现待机指示灯不亮，那么我们首先要测量保险管是否熔断，如果熔断，说明电源板存在严重的短路现象，导致大电流熔断保险管，那么我们可以用万用表先测量市电输入电路和整流滤波电路是否发生短路漏电故障，然后再测量PFC电路、主电源和副电源开关管是否击穿。

如果测量保险管未断，故障一般就在辅助电源电路，首先测量PFC电路待机时输出的＋300V是否正常，无+ 300V电压，查市电输入电路和整流滤波电开路故障；有＋300V电压输出，测量副电源N803的8脚有无启动电压，无启动电压，查8脚外部的启动电路VD811, VZ805和R826是否开路；查N803的6脚有无vcc电压，无vcc供电，查6脚外部的V808, VZ808组成的稳压电路和VD810, C815组成的VCC电压形成电路，该电路的偏置电路R904, R910, R905易发生阻值变大故障，引发副电源停止工作。

液晶显示器主开关电源故障检修技术液晶显示器主开关电源故障检修技术液晶显示器主开关电源电路故障主要检测点如下：检测点1：保险丝。

保险丝烧断后，整个交流输入及整流滤波的电路无法工作，所有电路无电。

检测点2：大滤波电容。

300V大滤波电容器损坏后，将导致整流后的滤波电路及其后面的电路无法正常工作。

检测点3：整流桥中的二极管。

整流桥中二极管损坏后将导致整流滤波电路不能正常工作。

检测点4：开关变压器次级的续流管击穿短路后，也会导致电源不启动。

检测点5：高频振荡集成电路。

高频振荡集成电路正常输出时对地有+300V左右的直流电压，假设没有电压，则电路不启动。

检测点6：取样电阻。

过流保护取样电阻阻值变大或开路，则开关管无法工作。

检测点7：开关管。

开关损坏电源无法工作。

液晶显示器保险管熔断且严重发黑.故障现象：液晶显示器保险管熔断且严重发黑，指示灯不亮，机型为明基(BenQ)Q7c3故障分析：分析电源中存在严重的短路，应重点检查交流输入、整流滤波电路、开关管v601是否击穿等。

解决方法：用指针式万用表R X l档在路检测V601的三个极间在路阻值为0(假设仅D、S极之间阻值为0，多为滤波电容C605击穿)，说明开关管V601击穿。

检查尖峰汲取回路中R607，C607，D60l，C616和R625均正常。

用同规格场效应管代换V60l后装上保险管，开机工作正常。

液晶显示器接通电源指示灯不亮.故障现象：液晶显示器插上电源指示灯不亮，机型为LGl750。

故障分析：电源指示灯不亮，推断～般状况多数是开关电源没有工作。

解决方法：检测300V滤波电容两端电源正常，开关变压器次级无输出电压，查R117保险限流电阻开路，且U101的1脚正反阻值为零，说明是芯片损坏，使R1 17开路，改换U101芯片后，由于手头无R117(0Q)保险电阻，因该电阻具有限流保护作用，因此不能短接R117，为了防止今后故障扩展，应急时将500mA保险管内部保险丝取出，焊接取代损坏的R117，加电后开机正常，故障排除。
