第5章液晶显示器开关电源电路检修实训5.1开关电源电路的组成及工作原理液晶显示器电源电路的功能主要是将220V市电转换成液晶显示器工作需要的各种稳定的直流电，为液晶显示器中的各种控制电路、逻辑电路、控制面板等提供工作电压，其工作的稳定性直接影响液晶显示器能否正常工作。

5.1.1液晶显示器开关电源电路的结构液晶显示器开关电源电路主要产生+5V、+12V 的工作电压。

其中，+5V 电压主要为主板逻辑电路、操作面板指示灯等提供工作电压；+12V 电压主要为高压板、驱动板等提供工作电压。

开关电源电路主要由滤波电路、桥式整流滤波电路、主开关电路、开关变压器、整流滤波电路、保护电路、软启动电路、PWM 控制器等组成。

如图5-1所示为液晶显示器开关电源电路板。

220V交流电输入交流滤波电路图5-1 液晶显示器电源电路板其中，交流滤波电路的作用是消除市电中的高频干扰（线性滤波电路一般由电阻、电容和电感组成）；桥式整流滤波电路的作用是将220V 交流电变成310V 左右的直流电；开关电路的作用是将310V 左右的直流电通过开关管和开关变压器后，变成不同幅度的脉冲电压；整流滤波电路的作用是将开关变压器输出的脉冲电压经过整流和滤波后变成负载需要的基本电压5V 和12V ；过压保护电路的作用是尽量避免因负载异常或其他原因导致的开关管损坏或开关电源损坏；PWM 控制器的作用是控制开关管的切换，根据保护电路的反馈电压控制电路。

图5-2 液晶显示器电源电路方框图。

220V 交流直流直流图5-2 液晶显示器电源电路方框图5.1.2液晶显示器开关电源电路工作原理液晶显示器的开关电源电路一般采用开关电路方式，此开关电源电路将交流220V 输入电压经过整流滤波电路变成直流电压，再由开关管斩波和高频变压器降压，得到高频矩形波电压，最后经整流滤波后输出液晶显示器各个模块所需要的直流电压。

如图5-3所示。

图5-3 开关电源电路原理框图其中，C1、L1、C2、C3组成一个EMI滤波电路，L1为一个互感电感滤波器；BD1、C4组成了一个整流滤波电路，BD1为一个桥式整流堆；Q1、U1组成了一个开关振荡电路，Q1为开关管，U1为PWM控制器；T1为开关变压器；D2、L2、C6、R2组成了高频整流滤波电路；D3、L3、C7、R3组成了另一组高频整流滤波电路；反馈电路、U2和U1组成了稳压保护电路，U2为光电耦合器。

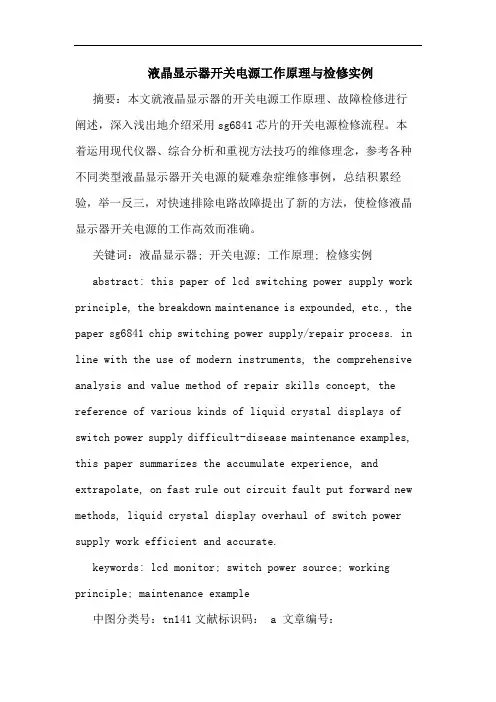

液晶显示器开关电源工作原理与检修实例摘要：本文就液晶显示器的开关电源工作原理、故障检修进行阐述，深入浅出地介绍采用sg6841芯片的开关电源检修流程。

本着运用现代仪器、综合分析和重视方法技巧的维修理念，参考各种不同类型液晶显示器开关电源的疑难杂症维修事例，总结积累经验，举一反三，对快速排除电路故障提出了新的方法，使检修液晶显示器开关电源的工作高效而准确。

关键词：液晶显示器; 开关电源; 工作原理; 检修实例abstract: this paper of lcd switching power supply work principle, the breakdown maintenance is expounded, etc., the paper sg6841 chip switching power supply/repair process. in line with the use of modern instruments, the comprehensive analysis and value method of repair skills concept, the reference of various kinds of liquid crystal displays of switch power supply difficult-disease maintenance examples, this paper summarizes the accumulate experience, and extrapolate, on fast rule out circuit fault put forward new methods, liquid crystal display overhaul of switch power supply work efficient and accurate.keywords: lcd monitor; switch power source; working principle; maintenance example中图分类号：tn141文献标识码： a 文章编号：开关电源是现时电子产品广泛使用的一种电源电路，它具有效率高、体积小、保护功能强大和抗干扰能力强等特点，液晶显示器电源几乎全使用开关电源方式。

第5章液晶显示器开关电源电路检修实训5.1开关电源电路的组成及工作原理液晶显示器电源电路的功能主要是将220V市电转换成液晶显示器工作需要的各种稳定的直流电，为液晶显示器中的各种控制电路、逻辑电路、控制面板等提供工作电压，其工作的稳定性直接影响液晶显示器能否正常工作。

5.1.1液晶显示器开关电源电路的结构液晶显示器开关电源电路主要产生+5V、+12V 的工作电压。

其中，+5V 电压主要为主板逻辑电路、操作面板指示灯等提供工作电压；+12V 电压主要为高压板、驱动板等提供工作电压。

开关电源电路主要由滤波电路、桥式整流滤波电路、主开关电路、开关变压器、整流滤波电路、保护电路、软启动电路、PWM 控制器等组成。

如图5-1所示为液晶显示器开关电源电路板。

220V交流电输入交流滤波电路图5-1 液晶显示器电源电路板其中，交流滤波电路的作用是消除市电中的高频干扰（线性滤波电路一般由电阻、电容和电感组成）；桥式整流滤波电路的作用是将220V 交流电变成310V 左右的直流电；开关电路的作用是将310V 左右的直流电通过开关管和开关变压器后，变成不同幅度的脉冲电压；整流滤波电路的作用是将开关变压器输出的脉冲电压经过整流和滤波后变成负载需要的基本电压5V 和12V ；过压保护电路的作用是尽量避免因负载异常或其他原因导致的开关管损坏或开关电源损坏；PWM 控制器的作用是控制开关管的切换，根据保护电路的反馈电压控制电路。

图5-2 液晶显示器电源电路方框图。

220V 交流直流直流图5-2 液晶显示器电源电路方框图5.1.2液晶显示器开关电源电路工作原理液晶显示器的开关电源电路一般采用开关电路方式，此开关电源电路将交流220V 输入电压经过整流滤波电路变成直流电压，再由开关管斩波和高频变压器降压，得到高频矩形波电压，最后经整流滤波后输出液晶显示器各个模块所需要的直流电压。

如图5-3所示。

图5-3 开关电源电路原理框图其中，C1、L1、C2、C3组成一个EMI滤波电路，L1为一个互感电感滤波器；BD1、C4组成了一个整流滤波电路，BD1为一个桥式整流堆；Q1、U1组成了一个开关振荡电路，Q1为开关管，U1为PWM控制器；T1为开关变压器；D2、L2、C6、R2组成了高频整流滤波电路；D3、L3、C7、R3组成了另一组高频整流滤波电路；反馈电路、U2和U1组成了稳压保护电路，U2为光电耦合器。

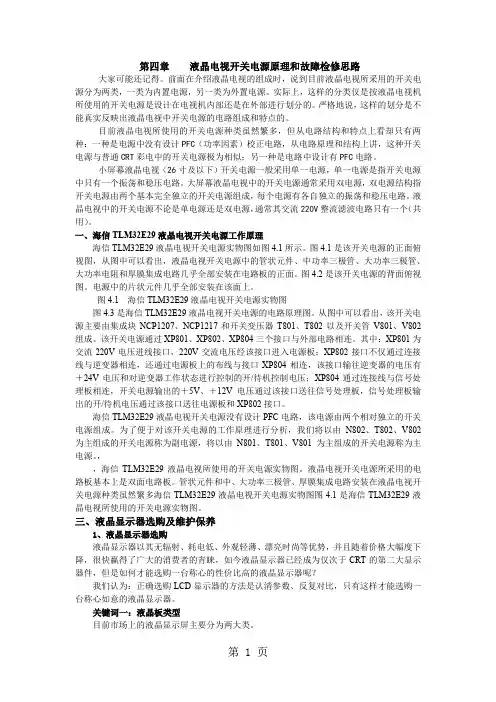

第四章液晶电视开关电源原理和故障检修思路大家可能还记得。

前面在介绍液晶电视的组成时，说到目前液晶电视所采用的开关电源分为两类，一类为内置电源，另一类为外置电源。

实际上，这样的分类仅是按液晶电视机所使用的开关电源是设计在电视机内部还是在外部进行划分的。

严格地说，这样的划分是不能真实反映出液晶电视中开关电源的电路组成和特点的。

目前液晶电视所使用的开关电源种类虽然繁多，但从电路结构和特点上看却只有两种：一种是电源中没有设计PFC（功率因素）校正电路，从电路原理和结构上讲，这种开关电源与普通CRT彩电中的开关电源极为相似；另一种是电路中设计有PFC电路。

小屏幕液晶电视（26寸及以下）开关电源一般采用单一电源，单一电源是指开关电源中只有一个振荡和稳压电路。

大屏幕液晶电视中的开关电源通常采用双电源，双电源结构指开关电源由两个基本完全独立的开关电源组成，每个电源有各自独立的振荡和稳压电路。

液晶电视中的开关电源不论是单电源还是双电源，通常其交流220V整流滤波电路只有一个（共用）。

一、海信TLM32E29液晶电视开关电源工作原理海信TLM32E29液晶电视开关电源实物图如图4.1所示。

图4.1是该开关电源的正面俯视图，从图中可以看出，液晶电视开关电源中的管状元件、中功率三极管、大功率三极管、大功率电阻和厚膜集成电路几乎全部安装在电路板的正面。

图4.2是该开关电源的背面俯视图。

电源中的片状元件几乎全部安装在该面上。

图4.1海信TLM32E29液晶电视开关电源实物图图4.3是海信TLM32E29液晶电视开关电源的电路原理图。

从图中可以看出，该开关电源主要由集成块NCP1207、NCP1217和开关变压器T801、T802以及开关管V801、V802组成。

该开关电源通过XP801、XP802、XP804三个接口与外部电路相连。

其中：XP801为交流220V电压进线接口，220V交流电压经该接口进入电源板；XP802接口不仅通过连接线与逆变器相连，还通过电源板上的布线与接口XP804相连，该接口输往逆变器的电压有＋24V电压和对逆变器工作状态进行控制的开/待机控制电压；XP804通过连接线与信号处理板相连，开关电源输出的＋5V、＋12V电压通过该接口送往信号处理板，信号处理板输出的开/待机电压通过该接口送往电源板和XP802接口。

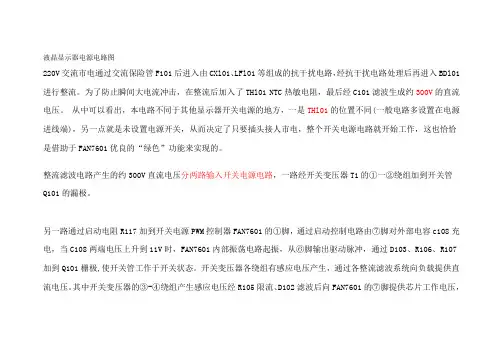

液晶显示器电源电路图220V交流市电通过交流保险管F101后进入由CXl01、LFl01等组成的抗干扰电路，经抗干扰电路处理后再进入BDl01进行整流。

为了防止瞬间大电流冲击，在整流后加入了THl01 NTC热敏电阻，最后经C101滤波生成约300V的直流电压。

从中可以看出，本电路不同于其他显示器开关电源的地方，一是THl01的位置不同(一般电路多设置在电源进线端)，另一点就是未设置电源开关，从而决定了只要插头接人市电，整个开关电源电路就开始工作，这也恰恰是借助于FAN7601优良的“绿色”功能来实现的。

整流滤波电路产生的约300V直流电压分两路输入开关电源电路，一路经开关变压器T1的①一②绕组加到开关管Q101的漏极。

另一路通过启动电阻R117加到开关电源PWM控制器FAN7601的①脚，通过启动控制电路由⑦脚对外部电容c108充电，当C108两端电压上升到11V时，FAN7601内部振荡电路起振，从⑥脚输出驱动脉冲，通过D103、R106、R107加到Q101栅极,使开关管工作于开关状态。

开关变压器各绕组有感应电压产生，通过各整流滤波系统向负载提供直流电压。

其中开关变压器的③-④绕组产生感应电压经R105限流、D102滤波后向FAN7601的⑦脚提供芯片工作电压，启动控制电路关断①脚的电流输入。

在以往的开关电源维修中，尽管采用启动电阻功率比较大但依然是易损元件之一，而且发热量也比较大，实际上就是由于通电后启动电阻一直有电流通过的原因。

而在这款电源中，启动电阻却采用了一个0Ω的贴片元件，是明显区别于其他电路的，这里我们学习到新型“绿色电源芯片”内部都设有一个启动开关，一旦电源达到正常工作状况(启动过程结束)，就会切断启动电阻器，这样便可省去一大部分的功率损耗。

其电路本身的故障率也接近于零该机稳压控制电路主要由U101、光电耦合器PC201、精密稳压器件U201(KIA431)及取样电阻R205、R211、R214、R210等组成。
