硫化促进剂 越
- 格式:ppt
- 大小:491.00 KB
- 文档页数:66

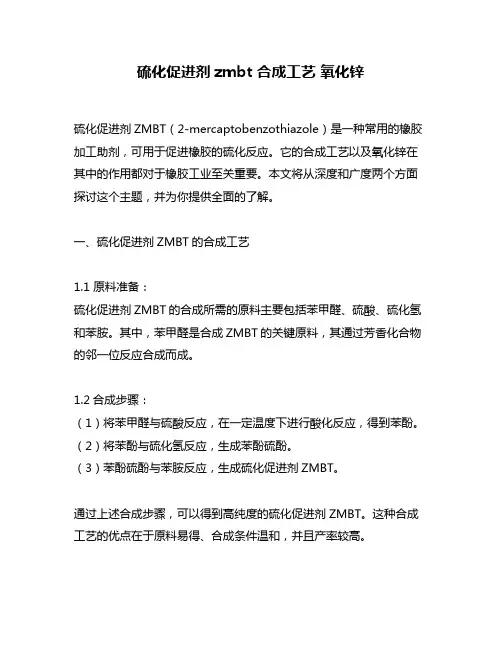

硫化促进剂zmbt 合成工艺氧化锌硫化促进剂ZMBT(2-mercaptobenzothiazole)是一种常用的橡胶加工助剂,可用于促进橡胶的硫化反应。
它的合成工艺以及氧化锌在其中的作用都对于橡胶工业至关重要。
本文将从深度和广度两个方面探讨这个主题,并为你提供全面的了解。
一、硫化促进剂ZMBT的合成工艺1.1 原料准备:硫化促进剂ZMBT的合成所需的原料主要包括苯甲醛、硫酸、硫化氢和苯胺。
其中,苯甲醛是合成ZMBT的关键原料,其通过芳香化合物的邻一位反应合成而成。
1.2合成步骤:(1)将苯甲醛与硫酸反应,在一定温度下进行酸化反应,得到苯酚。
(2)将苯酚与硫化氢反应,生成苯酚硫酚。
(3)苯酚硫酚与苯胺反应,生成硫化促进剂ZMBT。
通过上述合成步骤,可以得到高纯度的硫化促进剂ZMBT。
这种合成工艺的优点在于原料易得、合成条件温和,并且产率较高。
二、氧化锌在硫化促进剂ZMBT中的作用氧化锌在橡胶硫化促进剂ZMBT中起着重要的作用。
它具有以下几个方面的功能:2.1催化剂作用:氧化锌可以作为催化剂,促进硫化反应的进行。
在硫化过程中,氧化锌与硫化促进剂ZMBT共同作用,加速硫化反应的速率,提高橡胶硫化的效率。
2.2稀释作用:氧化锌可以起到稀释硫化促进剂ZMBT的作用。
由于硫化促进剂ZMBT具有较强的臭气,为了减少ZMBT的浓度,降低其毒性和刺激性,通常会加入氧化锌作为稀释剂。
2.3防老化作用:氧化锌还可以起到防老化的作用。
由于硫化促进剂ZMBT容易产生氧化反应,使用时容易导致劣化和老化。
在硫化促进剂ZMBT中加入适量的氧化锌,可以有效降低其氧化反应的可能性,延长其使用寿命。
三、个人观点和理解在我看来,硫化促进剂ZMBT的合成工艺和氧化锌在其中的作用对于橡胶工业具有重要的意义。
通过合成工艺,我们可以获得高纯度的ZMBT,为橡胶硫化过程提供良好的条件。
而氧化锌作为催化剂和稀释剂,不仅可以提高硫化促进剂ZMBT的效率和安全性,还可以延长其使用寿命,降低劣化的可能性。
促进剂
在橡胶硫化中,凡能加快橡胶与硫化剂反应速率的物质,统称为硫化促进剂,简称促进剂。
它可以大大加快橡胶与硫化剂之间的反应,提高硫化速度,降低硫化温度,缩短硫化时间,减少硫化剂用量,同时硫化胶的物理机械性能、化学性质以及外观也能得到相应的改善。
因此,促进剂是橡胶工业必不可少的原材料之一。
促进剂分无机促进剂和有机促进剂两类。
无机促进剂因其效率低、硫化胶性能差,除了在个别情况下少量使用外,目前已被有机促进剂所取代。
有机促进剂的效能高、硫化特性好,硫化胶的物理机械性能与老化性能优良,这类促进剂得到迅速发展。
目前商品化的有一百多种,按化学结构可分为:二硫代氨基甲酸盐类,黄原酸盐类、秋兰姆类、噻唑类、次磺酰胺类、醛胺类、胍类、硫脲类、胺类等。
选择促进剂时要全面考虑以下诸因素:①橡胶类型,不同橡胶采用不同的硫化体系,其中包括促进剂类型的选择与匹配;②焦烧性能,促进剂对胶料的焦烧时间起决定性影响,选择时必须保证在普通加工中不致过早硫化;③硫化胶性能,要选择合适的促进剂来提高硫化胶的物理机械性能和耐老化性能;④硫化速度,根据胶料需要的硫化时间来选择促进剂;⑤硫化胶耐硫化返原性,这在厚制品(如轮胎)中特别重要,因橡胶的导热性差,受热部位应选用耐返原性好的促进剂;
⑥促进剂在胶料中的分散性、污染性、着色性、毒性以及对其他配合剂的影响。
随着汽车制造工业的快速发展,轮胎产量将会以比较高的速度增长。
预测,近期内橡胶制品业对橡胶促进剂的需求量可能以每年10%的速度继续增长。
常用橡胶促进剂简表橡胶促进剂即所谓的硫化促进剂,是指能够加速胶料的交联反应,或者能够明显缩短硫化时间,降低硫化温度,减少硫化剂用量的配合剂。
除此之外,促进剂的使用还可以改进硫化胶的部分性能,例如提高拉伸强度、定伸强度、耐磨耗性及其硬度等。
目前橡胶促进剂品种繁多,使用哪一种橡胶促进剂需要查找浩瀚的文献。
浙大国家大学科技园哲博检测中心赵老师在大量实践基础上总结了常用的橡胶促进剂。
常用橡胶促进剂简表赵老师(哲博检测暨杭州哲博化工科技有限公司分析检测中心,浙大国家大学科技园,杭州__,Email: )促进剂M(MBT)化学名称:2-硫醇基苯并噻唑分子式:C7H5NS2结构式:分子量167.25 技术指标:项目外观熔点℃ ≥ 加热减量% ≤ 灰份%≤ 筛余物(150m) %≤173.0 0.30 0.30 0.0 优级品指标一级品淡黄色或白色粉末171.0 0.40 0.30 0.10170.0 0.50 0.30 0.10 二级品用途:通用型促进剂,广泛用于各种橡胶,对天然胶和一般硫黄硫化合成胶具有快速促进作用,硫化平坦性很宽。
在氯丁胶和无硫硫化体系中又可作硫化延缓剂和抗焦烧剂。
本品还用作天然胶的化学增塑剂。
在橡胶中易分散,不污染,一般用量1-2份。
本品精制级可用作头胞类药物及其他药物的中间体。
性状:比重1.42,有苦味。
易溶于醋酸乙酯、丙酮。
溶于二氯甲烷、乙醚、氯仿、乙醇等有机溶剂和碱性碳酸盐溶液中。
微溶于苯,不溶于水和汽油。
产品贮存稳定性两年以上。
橡胶促进剂即所谓的硫化促进剂,是指能够加速胶料的交联反应,或者能够明显缩短硫化时间,降低硫化温度,减少硫化剂用量的配合剂。
除此之外,促进剂的使用还可以改进硫化胶的部分性能,例如提高拉伸强度、定伸强度、耐磨耗性及其硬度等。
目前橡胶促进剂品种繁多,使用哪一种橡胶促进剂需要查找浩瀚的文献。
浙大国家大学科技园哲博检测中心赵老师在大量实践基础上总结了常用的橡胶促进剂。

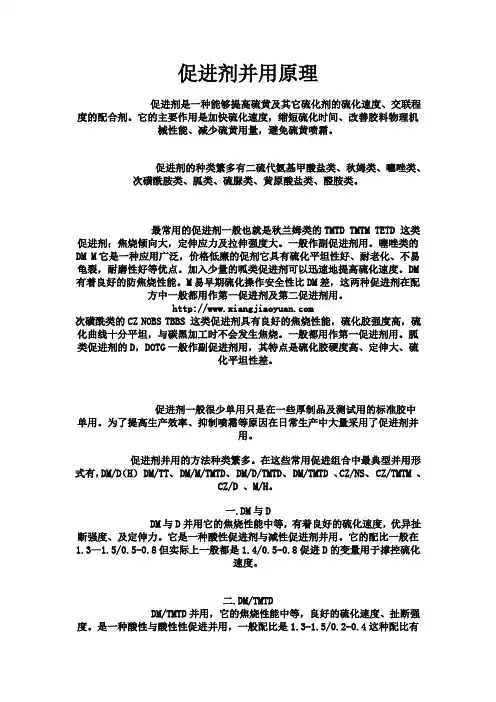

促进剂并用原理促进剂是一种能够提高硫黄及其它硫化剂的硫化速度、交联程度的配合剂。
它的主要作用是加快硫化速度,缩短硫化时间、改善胶料物理机械性能、减少硫黄用量,避免硫黄喷霜。
促进剂的种类繁多有二硫代氨基甲酸盐类、秋姆类、噻唑类、次磺酰胺类、胍类、硫脲类、黄原酸盐类、醛胺类。
最常用的促进剂一般也就是秋兰姆类的TMTD TMTM TETD 这类促进剂;焦烧倾向大,定伸应力及拉伸强度大。
一般作副促进剂用。
噻唑类的DM M它是一种应用广泛,价格低廉的促剂它具有硫化平坦性好、耐老化、不易龟裂,耐磨性好等优点。
加入少量的呱类促进剂可以迅速地提高硫化速度。
DM有着良好的防焦烧性能。
M易早期硫化操作安全性比DM差,这两种促进剂在配方中一般都用作第一促进剂及第二促进剂用。
次磺酰类的CZ NOBS TBBS 这类促进剂具有良好的焦烧性能,硫化胶强度高,硫化曲线十分平坦,与碳黑加工时不会发生焦烧。
一般都用作第一促进剂用。
胍类促进剂的D,DOTG一般作副促进剂用,其特点是硫化胶硬度高、定伸大、硫化平坦性差。
促进剂一般很少单用只是在一些厚制品及测试用的标准胶中单用。
为了提高生产效率、抑制喷霜等原因在日常生产中大量采用了促进剂并用。
促进剂并用的方法种类繁多。
在这些常用促进组合中最典型并用形式有,DM/D(H) DM/TT、 DM/M/TMTD、 DM/D/TMTD、 DM/TMTD 、CZ/NS、 CZ/TMTM 、CZ/D 、M/H。
一.DM与DDM与D并用它的焦烧性能中等,有着良好的硫化速度,优异扯断强度、及定伸力。
它是一种酸性促进剂与减性促进剂并用。
它的配比一般在1.3—1.5/0.5-0.8但实际上一般都是1.4/0.5-0.8促进D的变量用于撑控硫化速度。
二.DM/TMTDDM/TMTD并用,它的焦烧性能中等,良好的硫化速度、扯断强度。
是一种酸性与酸性性促进并用,一般配比是1.3-1.5/0.2-0.4这种配比有着它的酸酸互抑功效,有效合理的配比可以延长焦烧时间。

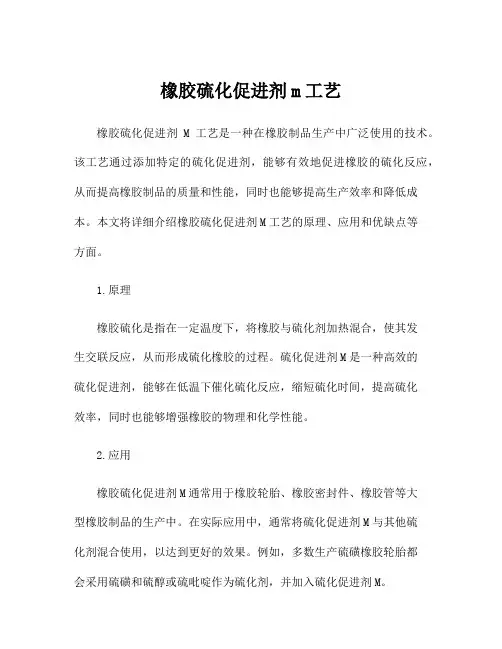

橡胶硫化促进剂m工艺橡胶硫化促进剂M工艺是一种在橡胶制品生产中广泛使用的技术。
该工艺通过添加特定的硫化促进剂,能够有效地促进橡胶的硫化反应,从而提高橡胶制品的质量和性能,同时也能够提高生产效率和降低成本。
本文将详细介绍橡胶硫化促进剂M工艺的原理、应用和优缺点等方面。
1.原理橡胶硫化是指在一定温度下,将橡胶与硫化剂加热混合,使其发生交联反应,从而形成硫化橡胶的过程。
硫化促进剂M是一种高效的硫化促进剂,能够在低温下催化硫化反应,缩短硫化时间,提高硫化效率,同时也能够增强橡胶的物理和化学性能。
2.应用橡胶硫化促进剂M通常用于橡胶轮胎、橡胶密封件、橡胶管等大型橡胶制品的生产中。
在实际应用中,通常将硫化促进剂M与其他硫化剂混合使用,以达到更好的效果。
例如,多数生产硫磺橡胶轮胎都会采用硫磺和硫醇或硫吡啶作为硫化剂,并加入硫化促进剂M。
3.优缺点优点:(1)硫化促进剂M能够缩短硫化时间,提高硫化效率,从而缩短生产周期。
(2)硫化促进剂M能够增强橡胶的物理和化学性能,使橡胶制品具有更好的耐磨、耐老化、耐热等性能,从而提高产品质量和使用寿命。
(3)硫化促进剂M使用方便,容易加工,不会对环境造成污染,符合环保要求。
缺点:(1)硫化促进剂M对一些橡胶品种的硫化效果并不理想,可能会出现硫化不良、硫化不完全等情况。
(2)硫化促进剂M价格较高,成本相对较高,对企业的经济效益有一定的影响。
4.注意事项在使用橡胶硫化促进剂M的过程中,需要注意以下一些事项:(1)硫化促进剂M应按照生产工艺要求控制加入量,过量使用或不当使用会造成反效果。
(2)硫化促进剂M与硫化剂、填料等混合物的过程中应注意搅拌均匀,以避免硫化不均、硫化不完全等现象。
(3)硫化促进剂M在存储和使用过程中应避免受潮、受热或受阳光直射,以保持其良好的性能。
总之,橡胶硫化促进剂M工艺在橡胶制品生产中具有重要的应用价值,能够提高橡胶制品的质量和性能,缩短生产周期,同时也存在一定的局限性和注意事项。

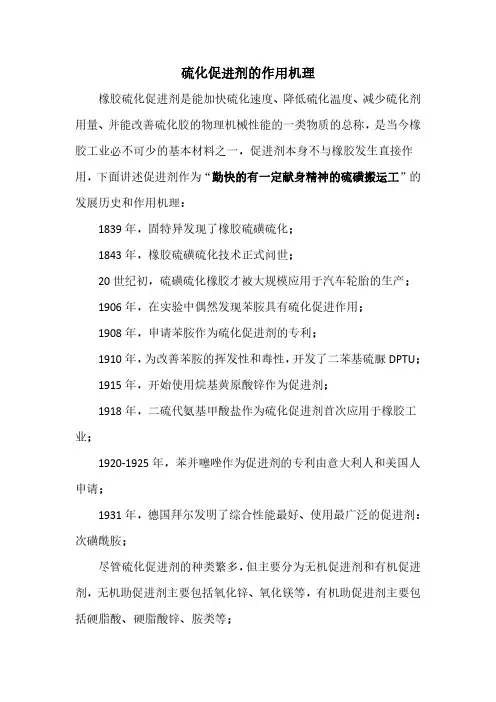

硫化促进剂的作用机理橡胶硫化促进剂是能加快硫化速度、降低硫化温度、减少硫化剂用量、并能改善硫化胶的物理机械性能的一类物质的总称,是当今橡胶工业必不可少的基本材料之一,促进剂本身不与橡胶发生直接作用,下面讲述促进剂作为“勤快的有一定献身精神的硫磺搬运工”的发展历史和作用机理:1839年,固特异发现了橡胶硫磺硫化;1843年,橡胶硫磺硫化技术正式问世;20世纪初,硫磺硫化橡胶才被大规模应用于汽车轮胎的生产;1906年,在实验中偶然发现苯胺具有硫化促进作用;1908年,申请苯胺作为硫化促进剂的专利;1910年,为改善苯胺的挥发性和毒性,开发了二苯基硫脲DPTU;1915年,开始使用烷基黄原酸锌作为促进剂;1918年,二硫代氨基甲酸盐作为硫化促进剂首次应用于橡胶工业;1920-1925年,苯并噻唑作为促进剂的专利由意大利人和美国人申请;1931年,德国拜尔发明了综合性能最好、使用最广泛的促进剂:次磺酰胺;尽管硫化促进剂的种类繁多,但主要分为无机促进剂和有机促进剂,无机助促进剂主要包括氧化锌、氧化镁等,有机助促进剂主要包括硬脂酸、硬脂酸锌、胺类等;例如,天然橡胶单独用3质量份硫磺硫化时,硫化时间为5h,并用5质量份ZnO后缩短为4h,在并用1质量份促进剂MBT和1质量份硬脂酸,则只需20-30min即可完成硫化,并且所制得的硫化剂性能大为改善。
各类促进剂都是由不同官能基团组成的,不同基团在橡胶的硫化过程中又发挥不同影响。
促进剂分子结构中含促进基团、活性基团、硫化基团,因为每种促进剂含有不同官能基,其促进活化或硫化特性也产生差异。
促进基团:结构为:R1-S-。
在硫化过程中,促进剂分解出基团起促进作用,噻唑类、秋兰姆类、二硫代氨基甲酸盐类、次磺酰胺类都有这种促进基团;活性基团:结构为:R2-N-。
促进剂在硫化过程中放出胺基具有活化作用,大部分有机碱(或胺类促进剂)都有硫化促进活性作用,而且许多生物碱具有显著生理活性,如尼古丁(烟碱/1—甲基—2—(3—吡啶基)吡咯烷)、吗啡(吗啡碱)、可待因、海洛因、奎宁(金鸡纳碱)、冰毒(甲基苯丙胺)、摇头丸(亚甲基二氧苯丙胺)、K 粉(氯胺酮)等。
在硫化过程中,促进剂可使橡胶的硫化反应发生很大的变化。
在促进剂存在的情况下,降低了硫环的断裂活化能,由于促进剂本身的裂解,增加了体系中的自由基或离子的浓度,加速了硫化链反应的引发和链增长反应,提高了硫化反应速度,与次同时,也改善了硫化胶的结构和性能。
噻唑类促进剂的反应机理。
1. 巯基苯并噻唑即促进剂M在硫化过程中本身可发生还原反应,当体系有过氧化物存在时,会消耗过氧化物。
所以过氧化物硫化是不能用M或能分解出M的酸性促进剂。
促进剂M参与硫化反应时会分解出自由基。
有硫元素存在时,经过综合反应产生HS化合物及多S自由基可引发硫黄硫化时的链增长作用。
在有硬脂酸与氧化锌存在的情况下则产生离子反应,生成多硫配位络合物,这种络合物是一种强硫化剂它是橡胶大分子的接枝化合物,促使橡胶大分子产生交联。
2. 促进剂DM二硫化二苯并噻唑在无ZNO存在的条件下发生对称结构的分裂分解出并苯噻唑自由基、多硫自由基及促进剂M它们都能参与硫化反应。
生存的M发挥了M的促进硫化功能。
在有活性剂氧化锌与硬脂酸存在的情况下它的作用与M相同,DM与硫黄一起硫化时,还分解出双基活性硫或多基活性硫可使橡胶分子进行交联。
3. 次磺酰胺类促进剂,在无氧化锌存在的情况下首先与硫黄反应生成促进剂的聚合多硫化物,从而产生可硫化的大分子多硫自由基与橡胶分子进行交联。
这需多硫自由基同时起到相互抑制的作用,从而延长了焦烧。
对大多数次磺酰胺类促进剂来说,其用量越多焦烧越长。
在反应过程中分解出促进剂M,M又与次磺酰胺反应形成DM,DM又与硫黄反应生成M,生成的促进剂M在反应中对次磺酰胺发生自动催化作用。
加速了次磺酰胺的的分解,使交联反应加快,诱导期缩短,这一点对迟效性是不利的,加入防焦剂的原理就是让促进剂M与防焦剂反应将其消耗一部份,来延长焦烧时间。
次黄酰胺类促进剂具有一定的焦烧时间它的主要原因是1.在分解时分出促进剂DM、M与它本身三种促进剂的健能不同,在相同的硫化条件下分裂出自由基的速度依次不同,表现出一定的迟效性。
橡胶硫化促进剂命名规则促进剂是一种能够提高硫黄及其它硫化剂的硫化速度、交联程度的配合剂。
它的主要作用是加快硫化速度,缩短硫化时间、改善胶料物理机械性能、减少硫黄用量,避免硫黄喷霜。
促进剂的种类繁多,主要有八大类:二硫代氨基甲酸盐类、秋兰姆类、噻唑类、次磺酰胺类、胍类、硫脲类、黄原酸盐类、醛胺类。
由于促进剂中文名称较长,行业内对于不同种类促进剂的叫法一般是英文代称,如利源新材料公司也开始生产的产品ZBEC、TBzTD、DPTT、ZDEC、ZDMC、ZDBC等,下面我主要介绍秋兰姆类和二硫代氨基甲酸盐类橡胶硫化促进剂不同品种的命名。
化学基团简称甲基乙基丙基丁基戊基己基庚基辛基壬基癸基苄基methyl ethyl propyl butyl pentyl hexyl heptyl octyl nonyl decyl Benzyl数字是希腊前缀一二三四五六七八九十mono-di-Tri-tetra-pent-hexa-hept-O cta-enne-deca-例秋兰姆类:中文全称:二硫化四苄基秋兰姆中文又称:四苄基秋兰姆二硫化物英文全称:T etra B en z yl T hiuram D i sulfide产品简称:TBzTD例二硫代氨基甲酸盐类:中文全称:二苄基二硫代氨基甲酸锌中文又称:锌盐二苄基二硫代氨基甲酸盐英文全称:Z inc di Be nzyl di thio c arbamate产品简称:ZBEC一、秋兰姆类其他秋兰姆类品种命名规则相同,不再一一列出。
二、二硫代氨基甲酸盐类其他二硫代氨基甲酸盐类品种命名规则相同,不再一一列出。
促进剂行业内做的品种多的企业内,对于几十个品种的促进剂的名称、性质、指标很熟悉是一门必修课,也需要一定的应用化学基础英语的基础和技巧。
同时对于入职时间不长的员工进行知其所以然的培训,会对我们的产品有更深入的认识,希望我的以上内容能让新材料公司的员工有学习上的帮助。
河南连连利源新材料有限公司黄勇。

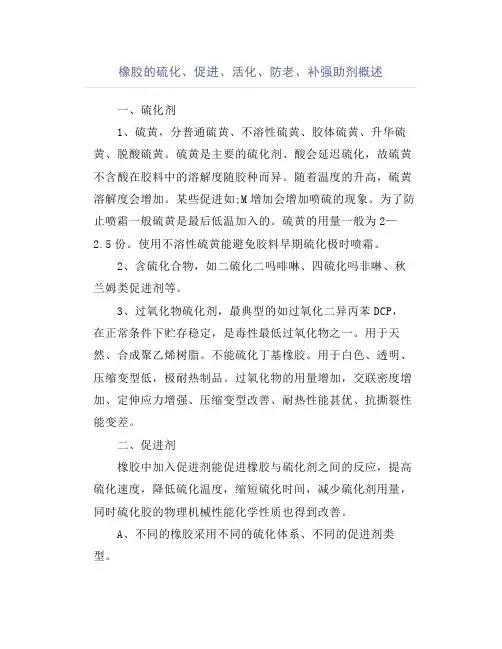

橡胶的硫化、促进、活化、防老、补强助剂概述一、硫化剂1、硫黄,分普通硫黄、不溶性硫黄、胶体硫黄、升华硫黄、脱酸硫黄。
硫黄是主要的硫化剂、酸会延迟硫化,故硫黄不含酸在胶料中的溶解度随胶种而异。
随着温度的升高,硫黄溶解度会增加。
某些促进如;M增加会增加喷硫的现象。
为了防止喷霜一般硫黄是最后低温加入的。
硫黄的用量一般为2—2.5份。
使用不溶性硫黄能避免胶料早期硫化极时喷霜。
2、含硫化合物,如二硫化二吗啡啉、四硫化吗非啉、秋兰姆类促进剂等。
3、过氧化物硫化剂,最典型的如过氧化二异丙苯DCP,在正常条件下贮存稳定,是毒性最低过氧化物之一。
用于天然、合成聚乙烯树脂。
不能硫化丁基橡胶。
用于白色、透明、压缩变型低,极耐热制品。
过氧化物的用量增加,交联密度增加、定伸应力增强、压缩变型改善、耐热性能甚优、抗撕裂性能变差。
二、促进剂橡胶中加入促进剂能促进橡胶与硫化剂之间的反应,提高硫化速度,降低硫化温度,缩短硫化时间,减少硫化剂用量,同时硫化胶的物理机械性能化学性质也得到改善。
A、不同的橡胶采用不同的硫化体系、不同的促进剂类型。
B、促进剂对焦烧性能起着决定性的影响,正确的促进剂选择有助于胶料的混炼、压延、压出及操作安全性。
一般模压硫化需有一定的焦烧时间,而无模硫则不需过长的焦烧时间。
C、促进剂的抗焦烧性能与其临界温度有关,超过临界温度促进剂迅速活化,多种促进剂的配合使用时,有些促进剂会受到抑制,有些促进剂在临界温度下也会出现较大的活性。
D、促进剂的搭配应使胶料具有宽广的硫化平坦性。
橡胶是热不良导体,胶料表面内部受热情况并不一至,宽广的硫化平坦性是避免过硫,并使制品各部份硫化均匀的保证。
E、促进剂的合理搭配还能改善硫化胶的老化性能,有一定的塑解作用,可改善胶料的加工性能。
缺点,促进剂分散性差、污染性、目前使用的促进剂一般是没有毒的。
促进剂的介绍1、二硫代氨基甲酸盐类,最常用的如PZ适用于要求压缩变型低的丁基橡胶、耐老化性能优良的丁睛橡胶、三元乙丙橡胶。
硫化促进剂的介绍一、概述配合到胶料中,能缩短硫化时间,降低硫化温度,减少硫磺用量并能改善硫化胶物性的物质称为硫化促进剂(简称促进剂)。
1839年固特异发现铅白(碱式碳酸钙)与硫磺并用于生胶,可以缩短硫化时间;后来相继发现氧化铅、氧化钙、氧化镁、氧化锌等一系列碱金属氧化物均具有促进硫化的效能,特别是氧化铅受到当时的普遍重视,这就形成了橡胶工业中使用无机促进剂的时代。
1906年,当时在美国任事的德国化学家奥恩斯拉格发现了苯胺有加速硫化的作用,由此促进剂开始了由无机化合物向有机化合物过度的重大演变,后来因苯胺有毒性,1907年奥氏用二苯基硫脲及其衍生物代替了苯胺。
与此同时,在1906~1909年间人们又发现含有六氢吡啶的合成橡胶进行硫化时,结合的硫磺量比不含六氢吡啶的多八倍,硫化胶的耐老化性能提高。
进一步的研究表明,脂肪族、脂环族及杂环的胺类,脂肪族胺和芳香族胺与二硫化碳的反应物,脂肪族醛与氨的缩合物等都可以作为硫化促进剂。
1921年克莱诺肯定了氧化锌对多数有机促进剂具有活化作用之后,使有机促进剂更有了长足的进步,从而动摇了无机促进剂在橡胶工业的地位,并使其降格为辅助的活性剂。
1921年贝德福德和布鲁尼分别发现2-疏基苯并噻唑及其同系物、它们的二硫化物和金属盐作为促进剂具有极其宝贵的性能,硫化操作安全,硫化胶物性良好;而噻唑类促进剂的发现在橡胶工业中具有重要的历史意义,被视为硫化促进剂发展的里程碑。
1931年拜耳将2-疏基苯并噻唑的铵盐氧化制得了次磺酰胺促进剂,其硫化起步迟,但硫化速度快,被称为迟效高速促进剂,深受橡胶加工界的欢迎,问世以来得到迅速的发展,称为目前产耗量最大的类别之一。
近年来,随着合成橡胶工业的迅速发展,各国促进剂的产量都有了较大的增长,从各类促进剂的消长情况来看,产耗量最大的是噻唑类和次磺酰胺类,两者的总产量约占整个促进剂产量的70~75%,其中增长速度最快的是次磺酰胺类促进剂。
二、促进剂的作用在有机促进剂未被人们认识之前,硫化橡胶是单独使用硫磺或硫磺与无机促进剂。
硫化促进剂M中文名称:硫化促进剂M【英文名称】(vulcanization) accelrator M;2-mercaptobenzothiazole【结构或分子式】【相对分子量或原子量】167.25【密度】1.42(20℃)【熔点(℃)】180.2~181.7(工业品170~175℃)【溶解情况】不溶于水和汽油,25℃溶解度:乙醇2.0、乙醚1.0、丙酮10.0、苯1.0、四氯化碳<0.2、石油醚<0.5,也溶于冰醋酸、氨水、碱和碳酸钠溶液。
【用途】是天然橡胶的中速促进剂,兼有增塑剂的功效。
可单独使用或与其他促进剂并用,适用于轮胎、胶鞋、工业用橡胶制品。
因有苦味,不适用于食品工业橡胶制品。
在氯丁橡胶中可作为硫化延缓剂。
【其他】硫化临界温度低,易使胶料引起早期硫化。
其他性质见2-巯基苯并噻唑M促进剂硫化促进剂 MBT (M) 化学名称 2-硫醇基苯骈噻唑 chemical name2-Mercaptobenzothiazole 分子式 C7H5NS2 结构式分子量 167.26 产品标准GB/T11407-2003 指标名称优级品一级品合格品外观(目测) 灰白色或淡黄色粉末初熔点℃, ≥ 173.0 171.0 170.0 灰分%, ≤ 0.30 0.30 0.30 加热减量%, ≤ 0.30 0.40 0.50 筛余物(150um)% ,≤ 0.0 0.10 0.10 性状淡黄色或灰白色粉末,微臭,有苦味,无毒,比重1.42-1.52,熔点170℃以上,易溶于乙酸乙酯、丙酮、氢氧化钠及碳酸钠的稀溶液中,溶于乙醇,不易溶于苯,不溶于水和汽油。
贮存稳定。
用途天然胶与合成胶用促进剂,具有宽广的硫化范围,可单独使用,或与二硫代氨基甲酸盐类、秋兰姆类、胍类和其它碱性促进剂并用。
主要用于制造轮胎、胶带、胶鞋和其他工业橡胶制品。
超全的橡胶硫化促进剂介绍(收藏版)硫化促进剂是指能加快硫化反应速度、缩短硫化时间,降低硫化反应温度、减少硫化剂用量的配合剂,简称促进剂。
促进剂,特别是有机促进剂的发现和应用,为橡胶工业的发展和进步起了重大作用。
在有机促进剂出现以前,硫化时间长达几小时,硫黄用量达7-9份。
而应用有促进剂以后,硫化时间可缩短至几分钟到几十分钟。
由于硫化时间缩短,加之硫化温度降低,成本降低,还减少了高温氧化对橡胶的破坏作用。
应用促进剂减少多硫交联鍵中的硫原子数和橡胶大分子内的环化结构,一方面可提高制品的耐热性能和其它性能,另一方面减少硫黄用量,从而减轻胶料的“喷硫”现象,也使产品质量提高。
可见,促进剂的使用,有重大的技术经济效果。
因此,促进剂已是橡胶工业必不可少的基本原料之一。
一、促进剂的分类有机促进剂品种繁多,通常可按化学结构,酸碱性及对硫化速度的影响三种方法进行分类。
1、按化学结构分类(1)噻唑类它是有机促进剂较老的品种。
这类促进剂的特点是应用广泛,价格便宜,制取方便,且赋于硫化胶以良好的性能。
主要品种有巯基苯并噻唑(M)及其二硫化物(DM)等,化学结构通式为:式中,X为氢原子或有机基团等。
(2)秋兰姆类属于超速硫化促进剂,其多硫化物可用作硫载体。
化学结构通式为:式中,R、、、代表烷基、芳基或其它基团,n为硫原子数。
(3)次磺酰胺类是一种迟效性促进剂,具有焦烧时间长、硫化活性大的优点。
因此,它是近年来发展最快也是最有前途的一种促进剂,其化学结构通式为:式中R、为烷基、芳基或其它基团。
(4)胍类是碱性促进剂。
主要用作副促进剂。
化学结构通式为:式中R、为芳基或其它基团。
(5)二硫代氨基甲酸盐类是一种超速促进剂,多用于胶乳制品,某些盐类亦可作为硫载体,即作硫化剂使用。
其化学结构通式为:式中R、为烷基、芳基或其它基团,Me为金属原子,n为金属原子的原子价。
(6)醛胺类是醛和胺类的缩合物,一般为粘稠状流体。
化学结构通式为:RN=CH式中,R为芳基或脂肪族胺基,CH为醛基。
二亚硫酸钠硫化促进剂-概述说明以及解释1.引言1.1 概述概述部分的内容:二亚硫酸钠是一种常用的硫化促进剂,具有较好的硫化效果和稳定性,在橡胶工业、医药制剂、食品添加剂等领域具有广泛的应用。
本文旨在系统介绍二亚硫酸钠的性质、硫化促进剂的作用机理,以及其应用领域与实践案例,希望能够为相关领域的研究和生产提供参考和借鉴。
通过深入了解二亚硫酸钠硫化促进剂的特性和应用,有助于更好地发挥其作用,提高产品质量和生产效率。
1.2 文章结构:本文将分为三个部分来进行阐述:在引言部分中,将介绍二亚硫酸钠和硫化促进剂的概念与意义,同时明确本文的目的;在正文部分中,将详细介绍二亚硫酸钠的性质、硫化促进剂的作用机理以及它们在不同领域的应用与实践案例;最后,在结论部分中,将对全文进行总结,展望未来二亚硫酸钠和硫化促进剂的发展方向,并给出结束语。
整个文章结构清晰、逻辑性强,旨在全面探讨二亚硫酸钠硫化促进剂的重要性和作用。
1.3 目的在本文中,我们旨在深入探讨二亚硫酸钠作为一种重要的硫化促进剂在化工领域中的应用。
通过分析二亚硫酸钠的性质、硫化促进剂的作用机理以及实践案例,我们将全面了解这一化学物质在促进硫化反应中的作用及其在工业生产中的重要性。
通过本文的研究,希望能够为相关领域的研究者和工程师提供一定的参考和借鉴,促进相关领域的发展与进步。
2.正文2.1 二亚硫酸钠的性质二亚硫酸钠,化学式为Na2S2O3,是一种白色结晶性固体。
其分子结构包含两个硫氧化合物基团和两个亚硫酸根离子。
二亚硫酸钠在水中具有良好的溶解度,能轻松溶解于水形成碱性溶液。
二亚硫酸钠在氧化性环境下可以被氧化成硫酸钠,同时释放出二氧化硫气体。
这种性质使得二亚硫酸钠成为一种优秀的还原剂,在一些化学反应中发挥重要作用。
此外,二亚硫酸钠还具有漂白和消毒的功能。
在实际应用中,它常被用作漂白剂、抗氧化剂以及金属腐蚀抑制剂等。
其多功能性质使得二亚硫酸钠在多个领域有着广泛的应用。
