光伏电站汇流箱运行规程

光伏发电项目逆变器、变压器及汇流箱运行规程第三章逆变器运行规程1逆变器原理逆变器是一种通过开关器件的通、断切换，将直流电能转化为交流电能的交换装置。

逆变器输出正弦波特性是通过调节逆变器输出脉冲序列宽度来实现的，这就是脉宽调制（PWM）技术。

正弦波脉宽调制技术（SPWM）通过控制功率开关的通断时间长短和开关顺序，让逆变器电压跟踪给定的正弦参考波形，从而实现逆变器输出电压的正弦波。

电压逆变器每个桥壁上开关管的通断状态由调制信号Um（t）（即希望逆变器输出的给定参考波形信号）与一个三角载波信号Uc（t）的比较结果来确定，当Um（t）＞Uc（t）时，开关管S+导通，开关管S-关断；反之，当Um（t）＜Uc（t）时，开关管S+关断，开关管S-导通,逆变器的输出电压为脉冲宽度变化的脉冲序列，其等同于正弦波形。

本站采用的HW-N500KTL型并网逆变器通过三相半桥变换器将光伏阵列输入的直流电变换为交流电，并通过滤波器滤波成正弦波电压，然后通过变压器由270V升压至35kV后并入电网发电。

2逆变器技术参数光伏并网逆变器型号HW-N500KTL 最大直流输入电压（VDC）900输入短路电流（A）1418.8 最大电压跟踪范围（A）450-820最大输入电流（A）1135 交流电压270最大逆变效率98.7％额定交流输出功率（KW）500交流电流（A）1070 功率因数＞0.99 交流频率（HZ）50 环境温度（℃）-20-+40电气参数直流输入阵列最大直流输入功率（kW）500光伏阵列电压（V）450-820 阵列开路电压（V）1000阵列最大输入电流（A）1135阵列短路电流（A）1418.8 MPPT工作电压范围（V）500-820交流输额定交流输出功率（kW）500 最大交流输出功率（kW）550 额定输出电压（V) 3-315 额定工作电压(V) 315 额定输出电流(A) 9163并网逆变器的运行3.1操作面板介绍3.1.1逆变器操作面板上主要部件有：LED状态指示灯、LCD液晶显示面板。

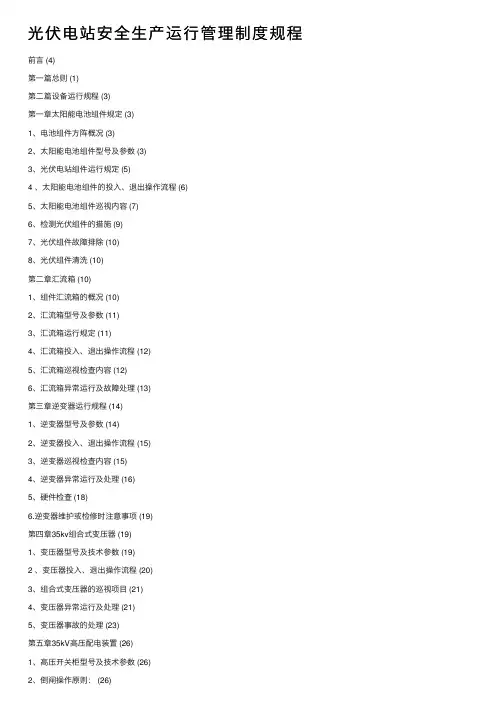

光伏电站安全⽣产运⾏管理制度规程前⾔ (4)第⼀篇总则 (1)第⼆篇设备运⾏规程 (3)第⼀章太阳能电池组件规定 (3)1、电池组件⽅阵概况 (3)2、太阳能电池组件型号及参数 (3)3、光伏电站组件运⾏规定 (5)4 、太阳能电池组件的投⼊、退出操作流程 (6)5、太阳能电池组件巡视内容 (7)6、检测光伏组件的措施 (9)7、光伏组件故障排除 (10)8、光伏组件清洗 (10)第⼆章汇流箱 (10)1、组件汇流箱的概况 (10)2、汇流箱型号及参数 (11)3、汇流箱运⾏规定 (11)4、汇流箱投⼊、退出操作流程 (12)5、汇流箱巡视检查内容 (12)6、汇流箱异常运⾏及故障处理 (13)第三章逆变器运⾏规程 (14)1、逆变器型号及参数 (14)2、逆变器投⼊、退出操作流程 (15)3、逆变器巡视检查内容 (15)4、逆变器异常运⾏及处理 (16)5、硬件检查 (18)6.逆变器维护或检修时注意事项 (19)第四章35kv组合式变压器 (19)1、变压器型号及技术参数 (19)2 、变压器投⼊、退出操作流程 (20)3、组合式变压器的巡视项⽬ (21)4、变压器异常运⾏及处理 (21)5、变压器事故的处理 (23)第五章35kV⾼压配电装置 (26)1、⾼压开关柜型号及技术参数 (26)2、倒闸操作原则： (26)3、倒闸操作注意事项： (27)4、五防电脑钥匙的使⽤⽅法及注意事项 (28)5、35kV开关防误闭锁装置 (29)6、35kV开关操作注意事项 (29)7、⼩车开关投⼊、退出流程 (30)8、配电装置的运⾏和检查 (31)9、真空开关的运⾏和检查 (32)10、避雷器的运⾏和检查 (32)11、电流互感器及电压互感器的运⾏ (33)12、电⼒电缆的运⾏和检查 (34)13、主要配电装置的异常运⾏及故障处理 (35)第六章⽆功补偿装置 (38)1、SVG的功能与特点 (38)2、⼯作原理 (39)3、⽆功补偿装置参数 (39)4、SVG装置作⽤、组成 (40)5、⽆功补偿装置投⼊、退出操作流程 (42)6、⽆功补偿装置巡视检查内容 (43)7、⽆功补偿装置异常运⾏及处理 (44)第七章SVG油浸变压器 (47)1、SVG油浸变压器技术参数 (47)2、变压器的运⾏维护 (47)3、SVG变压器的异常运⾏及处理（参考组合式变压器） (51)第⼋章接地变压器及消弧线圈 (51)1、接地变压器 (51)2、调匝式消弧线圈 (52)3 、接地变压器技术参数 (52)4、接地变的运⾏和维护：（详情请参考SVG油浸变压器） (53)5、接地变的投⼊ (53)6、接地变停运 (53)7、接地变维修与检查的注意事项 (54)8、消弧线圈参数 (54)9、⼯作原理 (55)10、电容电流测量⽅法 (55)第九章继电保护及⾃动装置运⾏规程 (57)1、继电保护及⾃动化装置的守则 (57)2、继电保护装置及⾃动化装置投运和检修验收 (58)3、继电保护装置及⾃动化装置的操作 (58)4、继电保护及⾃动化装置运⾏中规定 (58)5、继电保护定值单管理专项规定 (60)6、35KV保护装置 (60)第⼗章交流UPS电源运⾏维护规程 (62)1、交流UPS电源技术参数 (62)2、UPS电源系统运⾏⽅式 (62)3、UPS电源系统投运前检查项⽬ (63)4、UPS电源系统投⼊操作步骤 (63)5、UPS电源系统运⾏中检查项⽬ (63)6、UPS装置退出操作步骤 (64)第⼗⼀章防误闭锁装置运⾏规程 (64)第⼗⼆章220V直流系统运⾏规程 (65)1、直流系统的作⽤和组成 (65)2、直流系统投⼊前的检查 (67)3、直流系统供电范围 (68)4、直流运⾏⽅式 (68)5、直流系统的参数设置及故障报警 (69)6、直流系统的运⾏规定及注意事项 (70)7、蓄电池组⽇常维护 (72)8、直流系统的操作程序 (73)9、直流系统异常运⾏及处理 (74)第⼗三章电能质量采集终端 (78)1、基本⼯作原理 (78)2、主要功能 (78)3、终端⽇常维护的基本步骤 (79)4、更换电表时的注意事项 (80)5、增加电表时的注意事项 (80)第⼗四章ISA-300变电站综合⾃动化系统 (81)1、基本构成 (81)2、功能说明 (83)3、装置组成 (97)第⼗五章⽕灾⾃动报警系统规程 (99)1、基本操作 (99)2、注意事项 (101)3、巡视流程 (101)第三篇设备异常及事故处理规程 (101)总则 (101)1.1 事故处理时值班⼈员的职责 (101)1.2 事故处理时调度纪律： (102)1.3 事故处理的基本原则及主要任务： (102)1.4事故处理的要求 (103)1.5电⽓事故处理的⼀般程序 (103)前⾔1 编写说明1.1 为规范光伏电站运⾏管理⼯作，确保安全⽣产、提⾼设备可靠性、延长设备使⽤寿命，特制定本规程。

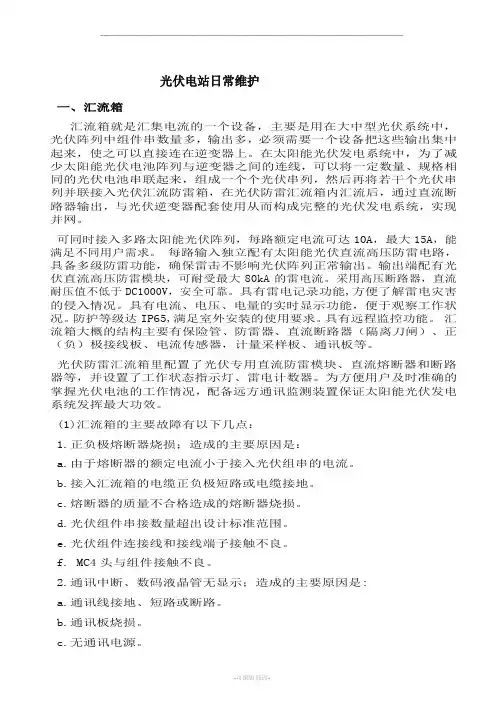

光伏电站日常维护一、汇流箱汇流箱就是汇集电流的一个设备，主要是用在大中型光伏系统中，光伏阵列中组件串数量多，输出多，必须需要一个设备把这些输出集中起来，使之可以直接连在逆变器上。

在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线，可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入光伏汇流防雷箱，在光伏防雷汇流箱内汇流后，通过直流断路器输出，与光伏逆变器配套使用从而构成完整的光伏发电系统，实现并网。

可同时接入多路太阳能光伏阵列，每路额定电流可达10A，最大15A，能满足不同用户需求。

每路输入独立配有太阳能光伏直流高压防雷电路，具备多级防雷功能，确保雷击不影响光伏阵列正常输出。

输出端配有光伏直流高压防雷模块，可耐受最大80kA的雷电流。

采用高压断路器，直流耐压值不低于DC1000V，安全可靠。

具有雷电记录功能,方便了解雷电灾害的侵入情况。

具有电流、电压、电量的实时显示功能，便于观察工作状况。

防护等级达IP65,满足室外安装的使用要求。

具有远程监控功能。

汇流箱大概的结构主要有保险管、防雷器、直流断路器（隔离刀闸）、正（负）极接线板、电流传感器，计量采样板、通讯板等。

光伏防雷汇流箱里配置了光伏专用直流防雷模块、直流熔断器和断路器等，并设置了工作状态指示灯、雷电计数器。

为方便用户及时准确的掌握光伏电池的工作情况，配备远方通讯监测装置保证太阳能光伏发电系统发挥最大功效。

(1)汇流箱的主要故障有以下几点：1.正负极熔断器烧损；造成的主要原因是：a.由于熔断器的额定电流小于接入光伏组串的电流。

b.接入汇流箱的电缆正负极短路或电缆接地。

c.熔断器的质量不合格造成的熔断器烧损。

d.光伏组件串接数量超出设计标准范围。

e.光伏组件连接线和接线端子接触不良。

f. MC4头与组件接触不良。

2.通讯中断、数码液晶管无显示；造成的主要原因是:a.通讯线接地、短路或断路。

陕西鲁能宜君新能源有限公司鲁能宜君49.5MWp光伏电站项目交流汇流箱技术规范书招标人：陕西鲁能宜君新能源有限公司招标代理机构：2017年07月目录第一章一般技术条款 (1)1.1总则 (1)1.2电站工程概况 (1)1.3电站环境条件 (1)1.4工作内容及供货范围 (1)1.5标准和规程 (2)1.6接口与协调 (4)1.7 设计联络会 (4)1.8图纸资料的提交与审查 (4)1.9材料、工厂涂漆和保护涂层 (6)1.10 铭牌与标志 (6)1.11 工厂组装、试验见证 (7)第二章汇流箱专用技术条款 (8)2.1 交流汇流箱总体要求 (8)2.2 汇流箱技术性能要求 (8)2.3 汇流箱内主要元件要求 (9)2.4试验 (10)2.5技术保证值 (11)第一章一般技术条款1.1总则1.1.1 本技术条款适用于陕西鲁能宜君新能源有限公司鲁能宜君49.5MWp光伏电站项目的交流汇流箱，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.1.2本设备技术条款提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术条件和工业标准的优质产品。

1.1.3卖方在产品设计、制造过程中应充分考虑当地环境条件对设备运行的影响，保证设备在项目所在地的安全稳定运行。

1.1.4卖方提供的所有交流汇流箱，在技术上应是成熟可靠、先进的，并经过运行实践证明是完全成熟可靠的产品。

1.1.5卖方对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。

1.1.6如果卖方没有以书面形式对本技术条款的条文提出异议，则意味着卖方提供的设备完全符合本技术条款的要求。

如有异议，不管是多么微小, 都应在报价书中以“对技术条款的意见和同技术条款的差异”为标题的专门章节中加以详细描述。

1.1.7 本技术条款所使用的标准如与卖方所执行的标准不一致时，按较高标准执行。

本技术条件未涉及的参数、技术要求和试验标准按国家标准、相关行业标准和IEC标准中的较高标准执行。

目录前言 (3)第一章总则 (4)第一节说明 (4)第二节系统概述 (7)第三节设备调管划分和运行方式 (8)第四节倒闸操作的原则及一般规定 (9)第二章变压器运行 (14)第一节变压器铭牌规范 (14)第二节变压器的运行 (14)第三节变压器的操作和维护 (15)第四节变压器的异常运行及事故处理 (18)第三章高低压配电装置运行 (28)第一节高低压配电装置概述 (28)第二节高低压配电装置的运行及操作 (29)第三节高低压配电装置异常和事故处理 (34)第四章电力电缆的运行 (38)第五章光伏发电系统运行 (39)第一节概述 (39)第二节光伏阵列运行规定 (39)第三节汇流箱运行规定 (41)第四节并网逆变器运行规定 (42)第六章直流及UPS系统运行 (45)第一节直流系统概况 (45)第二节直流系统的运行 (45)第三节直流系统的异常运行和事故处理 (48)第四节 UPS的运行及切换操作 (51)第五节 UPS的一般故障处理 (51)第七章继电保护装置的运行 (53)第八章电站监控及调度自动化系统的运行 (56)第九章设备的巡视检查 (64)前言本规程根据吉县晋发新能源科技有限公司标准化工作要求，为适应企业现代化管理和发展的需要，规范光伏电站设备运行管理工作，特编写本《运行规程》。

本标准在试行中，若发现有待改进的地方请提出，以便修正完善。

本标准由吉县晋发新能源科技有限公司本标准归口单位：吉县晋发新能源科技有限公司本标准起草单位：吉县晋发新能源科技有限公司本标准于2017年12月25日首次发布，2017年01月01日实施。

第一章总则第一节说明1 范围本规程规定了吉县晋发新能源科技有限公司并网光伏电站设备运行技术标准；本规程适用于吉县晋发新能源科技有限公司并网光伏电站设备运行。

2 规范性引用文件2.1《山西电力系统调度管理规程》2.2《山西电网光伏电站调度管理规定》2.3《电力变压器运行规程》 DL/T 572—2010 2.4《电厂设备预防性试验规程》 DL/T 596—1996 2.5《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T 724—2000 2.6《微机继电保护装置运行技术管理规程》 YB/T 4122—2004 2.7《微机继电保护装置运行管理规程》 DL/T 587—2007 2.8《国家电网公司电力安全工作规程（变电部分）》2.9《继电保护和安全自动装置技术规程》 GB/T 14285-2006 2.10《国家电网公司十八项电网重大反事故措施》2.11《防止电力生产重大事故的二十五项反措》2.12设备出厂资料及使用说明书3 定义和术语3.1充电是指设备带标称电压但不接带负荷。

Q/WLDL-SC 洛阳华美电力有限公司企业标准于沟太阳能电站运行管理规程2016-06-01发布 2016-06-01实施洛阳华美电力有限公司发布本规程由洛阳华美电力有限公司提出。

本规程由洛阳华美电力有限公司于沟太阳能电站负责编写。

本规程主编人：本规程主要起草人：本规程主要审核人：本规程批准人：本规程由洛阳华美电力有限公司于沟太阳能电站负责解释。

为给运行值班人员提供准确、可执行的运行维护依据，确保人身和设备安全，由洛阳华美电力有限公司组织，编写了于沟太阳能电站运行规程。

编写中遵循我国标准化、规范化和国际通用的贯标模式的要求，按照五凌电力有限公司《管理标准》、《工作标准》、《技术标准》、《应急预案》等标准的要求，按照洛阳华美电力有限公司运行管理相关制度进行修编。

本规程的编写必定存在部分不完善之处，请各级领导、技术人员、运行人员提出宝贵意见，生产部门将予采纳并按规定填写“规程修改记录”，由公司领导批准并记载，以便按期进行补充、完善。

如与行业新标准等不符合之处，应按新标准执行，相关内容的变更需经公司领导批准。

1 范围本规程规定了对电站运行的环境、人员、设备、物资、工器具等方面的基本要求及电站运行分析的基本要求。

适用于洛阳市于沟太阳能电站并网依据本规程模板提供的框架和主要内容编写适合本电站的现场运行规程。

2 规范性引用文件GB/T 电工术语GB/Z 19963 电站接入电力系统技术规定DL 408 安全工作规程(发电厂和变电所电气部分)DL 409 电业安全工作规程(电力线路部分)DL/T 572 电力变压器运行规程DL/T 969 变电站运行GB 6495 光伏器件光伏电池组件技术手册、用户手册DL/T 1040-2007 电网运行准则DL/T 623-1997 电力系统继电保护及安全自动装置运行评价规程调度自动化调度管理规程DL 755-2001 电力系统安全稳定导则DL/T 572-2010 电力变压器运行规程DLT 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则《电力系统调度管理规程》《电力系统继电保护及自动装置调度管理规程》DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程GB 16806-2006 消防联动控制系统DL/T 961-2005 电网调度规范用语逆变器技术手册、逆变器用户手册相关设备说明书3 术语与定义设备状态定义一次设备状态母线、线路、断路器、电压互感器等一次电气设备的运行状态，是指从该设备电源至受电端的电路接通并有相应电压（无论是否带有负荷），且控制电源、继电保护及自动装置满足运行要求。

光伏电站电气系统运行规程第一节安全运行方式的原则1、以人为本，安全第一。

2、保证站用电安全可靠。

3、满足系统静态、动态稳定要求。

4、力求潮流分布的合理性和运行的经济性。

5、做好突发天气如雷雨、冰雹、泥石流、沙尘暴等恶劣天气状况下的事故预想。

6、加强运行技术管理，做到图纸、资料存放整齐、齐全易查，报表及时准确。

第二节事故处理的一般原则1、尽快限制事故的扩大，解除事故对人体和设备的危害。

2、尽快恢复站用电系统正常运行。

3、确保非故障单元正常运行。

4、事故时，值长是事故处理的指挥者。

在确保命令正确性的前提下，值班人员必须完全服从命令，且保证操作的正确性。

第三节运行值班制度第一条认真履行运行值班制度是保证电力生产安全的重要措施，全体工作人员必须严格执行本制度。

第二条本值值班长有义务对本值值班人员的服饰、行为是否符合安全要求进行督促、规范，并对此负责。

1、值班人员必须衣着整齐，符合现场要求且具有静电防护作业服。

2、严禁酒后值班。

3、无关人员不得进入主控室工作现场。

4、如有必要进入高压室工作必须做好安全措施。

第三条值班人员必须清楚设备运行状态及其相关设备近期维护记录、检修情况、事故处理经过，安全用具的使用情况，前值运行记录。

第四条值班人员必须认真履行运行值班制度，做好值班、巡视记录，执行值长及值班调度员的命令。

第五条下列情况不得撤离工作现场：1、重大操作尚未完成或未告一段落。

2、发生重大事故或故障时。

第六条值班结束后认真填写交接班记录，清理值班现场工器具及卫生，关闭工作现场取暖设备及门窗后，秩序撤离工作现场。

第四节巡回检查制度第一条对设备进行及时正确的巡回检查是掌握设备运行状况、发现设备异常的必要手段，是防患于未然的前提。

第二条巡视期间必须遵守《电业安全工作规程》的有关规定，做到安全第一。

第三条巡视检查.运行人员应做到〃三熟三能〃三熟：熟悉本规程及有关规程和制度；熟悉所管辖场区设备情况；熟悉缺陷情况及事故规律。

光伏电站操作维护手册1总则................................ 错误！未定义书签。

2 一般要求 (3)3运行与维护 (3)3.1光伏方阵 (3)3.2直流汇流箱、直流配电柜 (4)3.3 控制器、逆变器 (4)3.4接地与防雷系统 (5)3.5配电及线路 (5)3.6光伏系统与基础结合部分 (5)3.7蓄电池 (7)3.8数据通讯系统 (7)附录A巡检记录表.......................... 错误！未定义书签。

附录B维护记录表 (11)附录C验收记录表 (12)1、总则本规章制度是按照郑州尚阳科技有限公司光电站伏运行管理，保证设备安全健康运行，实现运行工作的标准化、规范化，特制定本规程制度。

第一节安全运行方式的原则1、以人为本，安全第一。

2、保证电站安全可靠运行。

3、满足系统静态、动态稳定要求的合理性和运行的经济性。

4、做好突发天气如雷雨、冰雹、等恶劣天气状况下的事故预想。

5、加强运行技术管理，做到图纸、资料存放整齐、齐全易查，报表及时准确。

第二节事故处理的一般原则1、尽快限制事故的扩大，解除事故对人体和设备的危害。

2、尽快恢复站用电系统正常运行。

3、确保非故障单元正常运行。

4、事故时，认真对待，依相关操作规程且保证操作的正确性。

第三节运行值班制度第一条认真履行运行值班制度是保证电力生产安全的重要措施，全体工作人员必须严格执行本制度。

1、值班人员必须衣着整齐，符合现场要求且具有静电防护作业服。

2、严禁酒后值班和相关操作。

3、无关人员不得进入监控室工作现场。

4、如有必要进入高压室工作必须做好安全措施。

第二条值班人员必须清楚设备运行状态及其相关设备近期维护记录、检修情况、事故处理经过，安全用具的使用情况，前值运行记录等。

第三条值班人员必须认真履行运行值班制度，做好值班、巡视记录第四条下列情况不得撤离工作现场或认真登记后处理：1、重大操作尚未完成或未告一段落。

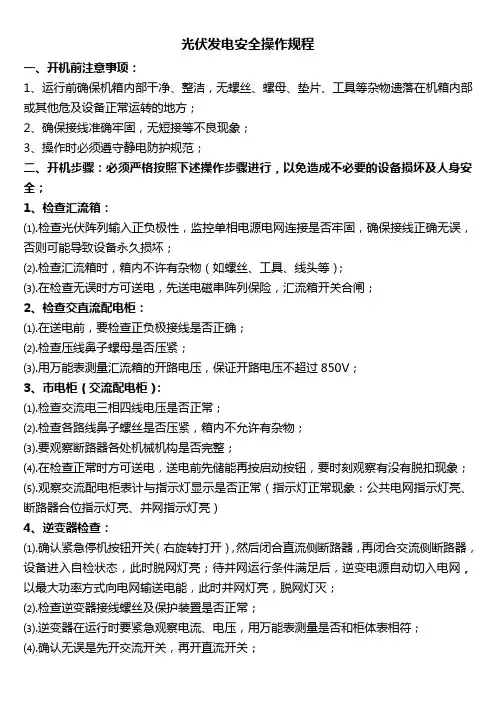

光伏发电安全操作规程一、开机前注意事项：1、运行前确保机箱内部干净、整洁，无螺丝、螺母、垫片、工具等杂物遗落在机箱内部或其他危及设备正常运转的地方；2、确保接线准确牢固，无短接等不良现象；3、操作时必须遵守静电防护规范；二、开机步骤：必须严格按照下述操作步骤进行，以免造成不必要的设备损坏及人身安全；1、检查汇流箱：⑴.检查光伏阵列输入正负极性，监控单相电源电网连接是否牢固，确保接线正确无误，否则可能导致设备永久损坏；⑵.检查汇流箱时，箱内不许有杂物（如螺丝、工具、线头等）；⑶.在检查无误时方可送电，先送电磁串阵列保险，汇流箱开关合闸；2、检查交直流配电柜：⑴.在送电前，要检查正负极接线是否正确；⑵.检查压线鼻子螺母是否压紧；⑶.用万能表测量汇流箱的开路电压，保证开路电压不超过850V；3、市电柜（交流配电柜）：⑴.检查交流电三相四线电压是否正常；⑵.检查各路线鼻子螺丝是否压紧，箱内不允许有杂物；⑶.要观察断路器各处机械机构是否完整；⑷.在检查正常时方可送电，送电前先储能再按启动按钮，要时刻观察有没有脱扣现象；⑸.观察交流配电柜表计与指示灯显示是否正常（指示灯正常现象：公共电网指示灯亮、断路器合位指示灯亮、并网指示灯亮）4、逆变器检查：⑴.确认紧急停机按钮开关（右旋转打开），然后闭合直流侧断路器，再闭合交流侧断路器，设备进入自检状态，此时脱网灯亮；待并网运行条件满足后，逆变电源自动切入电网，以最大功率方式向电网输送电能，此时并网灯亮，脱网灯灭；⑵.检查逆变器接线螺丝及保护装置是否正常；⑶.逆变器在运行时要紧急观察电流、电压，用万能表测量是否和柜体表相符；⑷.确认无误是先开交流开关，再开直流开关；三、设备运行方法：⑴.首次开机：按照以上步骤先后闭合直流、交流断路器，设备启动；此时脱网指示灯亮，表示电网未接入逆变器电源主回路，当逆变电源检测到光伏电压超过470Vdc时，逆变器电源启动，内部接触器动作，电网切入内部回路，拖网指示灯灭，此后逆变电源会自动追踪光伏电池最大功率点，实现最大功率并网；※注意：为了人身和设备安全，人为控制开关的频率不要太高，请在关机十分钟后再次打开逆变电源！⑵.自动关机：设备正常运行时，一直以最大功率方式向电网输出电能，当太阳光持续较弱（傍晚或者阴雨天）达到两分钟，逆变电源会关闭输出，进入低功耗模式，但此时并网灯依然亮，表示电网仍然接入内部主回路，当太阳光再次减弱，直至光伏电压低于430Vdc时，逆变电源断开电网连接，进入待机状态，此时脱网灯亮；如果需要停止逆变器电源，先断开直流侧断路器，然后直接拍打紧急停机按钮，等待大约十分钟后方可打开设备进行相应操作；⑶.自动运行：当太阳光逐渐加强时，光伏输出电压逐渐升高，当光伏输出电压高于470Vdc时逆变电源自动唤醒，由自动关机状态转入并网运行状态，以最大功率方式向电网输送电能；⑷.并网逆变电源具有多种保护措施，在故障消失后，逆变电源会自动投入运行，除非再次检测到故障；四、停机步骤：1、停机时先关闭逆变器电源，先断开直流侧断路器，再断开交流侧断路器，等大约十分钟后方可打开设备进行相应操作；2、最后进行停止市电柜电源；警告：按要求启动操作设备，违反操作规程将可能对人体造成致命伤害，甚至死亡！☞不要触摸与电网回路相关的端子和导体，避免电击！☞此操作只能有电气相关专业人员进行，严禁非电气人员进行操作，检修时必须做好安全防护！。

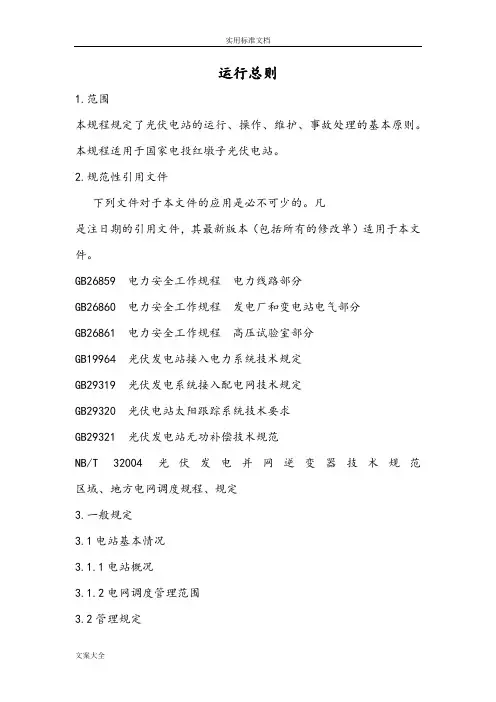

关于光伏电站运⾏规程（完整版）运⾏总则1.范围本规程规定了光伏电站的运⾏、操作、维护、事故处理的基本原则。
