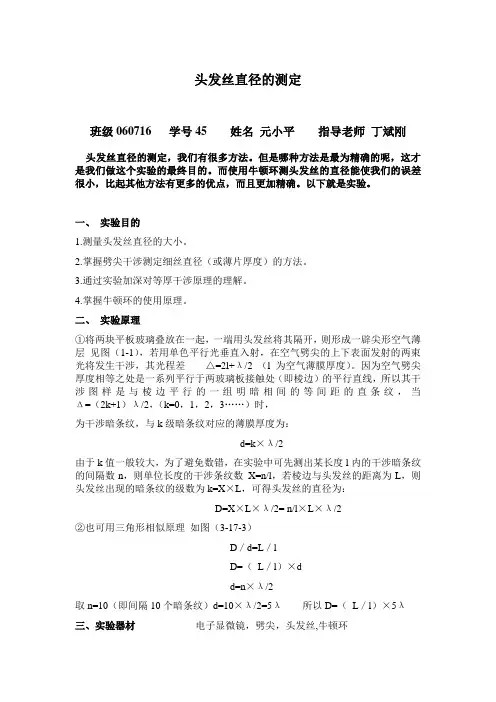

头发丝直径的测定班级060716 学号45 姓名元小平指导老师丁斌刚头发丝直径的测定，我们有很多方法。
但是哪种方法是最为精确的呢，这才是我们做这个实验的最终目的。
而使用牛顿环测头发丝的直径能使我们的误差很小，比起其他方法有更多的优点，而且更加精确。
以下就是实验。
一、实验目的1.测量头发丝直径的大小。
2.掌握劈尖干涉测定细丝直径（或薄片厚度）的方法。
3.通过实验加深对等厚干涉原理的理解。
4.掌握牛顿环的使用原理。
二、实验原理①将两块平板玻璃叠放在一起，一端用头发丝将其隔开，则形成一辟尖形空气薄层见图（1-1），若用单色平行光垂直入射，在空气劈尖的上下表面发射的两束光将发生干涉，其光程差△=2l+λ/2 （l为空气薄膜厚度）。
因为空气劈尖厚度相等之处是一系列平行于两玻璃板接触处（即棱边）的平行直线，所以其干涉图样是与棱边平行的一组明暗相间的等间距的直条纹，当Δ=（2k+1）λ/2，（k=0，1，2，3……）时，为干涉暗条纹，与k级暗条纹对应的薄膜厚度为：d=k×λ/2由于k值一般较大，为了避免数错，在实验中可先测出某长度l内的干涉暗条纹的间隔数n，则单位长度的干涉条纹数X=n/l，若棱边与头发丝的距离为L，则头发丝出现的暗条纹的级数为k=X×L，可得头发丝的直径为：D=X×L×λ/2= n/l×L×λ/2②也可用三角形相似原理如图（3-17-3）D／d=L／lD=（L／l）×dd=n×λ/2取n=10（即间隔10个暗条纹）d=10×λ/2=5λ所以D=（L／l）×5λ三、实验器材电子显微镜，劈尖，头发丝,牛顿环四、试验装置五、实验步骤1.打开电源和钠灯光源并将电子显微镜的插头插上2.调节显微镜的视野至明亮清晰处3.取一根头发丝，将头发丝夹入劈见内（注意头发丝要拉直不可弯曲），固定好。
4.将固定好头发丝的劈见放入显微镜的平台内，调节显微镜直到看见清楚的干涉条纹5.测量L的长度，找到两条最黑的暗条纹，记入数据L’、L’’ ；（L= L’—L’’）6. 取n=10（间隔10个暗条纹）即l的长度，记入数据l’、l’’; ( l=l’—l’’ )7.重复上述过程，得到不同的几组数据8.实验结束后，整理好实验器材六、实验数据D=（L／l）×5λ钠灯波长λ=589.3nm发根部头发丝直径数据发中部头发丝直径数据七、实验结论1.由以上数据得出，（本人）头发丝直径的长度在0.5~0.75mm之间2.相比之下发根的头发丝直径比发梢的要粗些3.测量时头发要尽量直，这样出来出来的数据才更加精确。

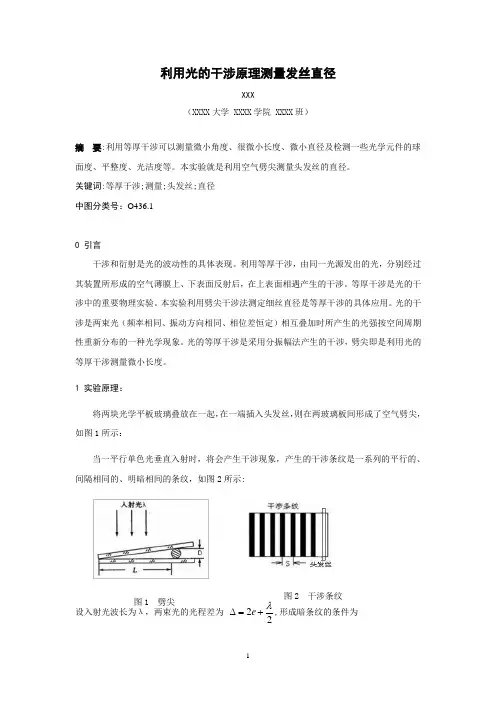

利用光的干涉原理测量发丝直径XXX（XXXX 大学 XXXX 学院 XXXX 班）摘 要:利用等厚干涉可以测量微小角度、很微小长度、微小直径及检测一些光学元件的球面度、平整度、光洁度等。
本实验就是利用空气劈尖测量头发丝的直径。
关键词:等厚干涉;测量;头发丝;直径中图分类号：O436.10 引言干涉和衍射是光的波动性的具体表现。
利用等厚干涉，由同一光源发出的光，分别经过其装置所形成的空气薄膜上、下表面反射后，在上表面相遇产生的干涉。
等厚干涉是光的干涉中的重要物理实验。
本实验利用劈尖干涉法测定细丝直径是等厚干涉的具体应用。
光的干涉是两束光（频率相同、振动方向相同、相位差恒定）相互叠加时所产生的光强按空间周期性重新分布的一种光学现象。
光的等厚干涉是采用分振幅法产生的干涉，劈尖即是利用光的等厚干涉测量微小长度。
1 实验原理：将两块光学平板玻璃叠放在一起，在一端插入头发丝，则在两玻璃板间形成了空气劈尖，如图1所示：当一平行单色光垂直入射时，将会产生干涉现象，产生的干涉条纹是一系列的平行的、间隔相同的、明暗相间的条纹，如图2所示:设入射光波长为λ，两束光的光程差为 22λ+=∆e ,形成暗条纹的条件为 图1 劈尖 图2 干涉条纹⋅⋅⋅=+=+=∆,3,2,1,0,2)12(22k k e λλ 当k=0时，对应∆=0处为暗纹，第k 级暗纹处空气薄膜厚度为⋅⋅⋅==∆,3,2,1,0,2k k λ设从薄片左边至劈尖棱边的距离为L ，L 与左端之内的暗纹数为N ，可得薄片的厚度为2d λN =设每相邻两条暗纹间长度为l ∆，每△N 条暗纹测长度为L i ，△N ’=40 则N')/L (/d 4n 1i i 4i ∆-=∑==+L L )2 实验仪器：实验仪器名称仪器的量程 仪器的精度 其他参数读数显微镜50mm 0.01mm 钠光灯λ=589.3nm 劈尖头发丝刻度尺200mm 1.0mm3 实验步骤：1制作劈尖，将细丝夹在距劈尖一端的3-5mm 处，将此端夹紧，将细丝拉直与劈尖边缘平行，再将劈尖另一端适度夹紧。
劈尖干涉测量头发丝直径摘要：根据等厚干涉原理，利用劈尖干涉，成功测量除了头发丝的直径。
关键词：干涉 劈尖 细丝直径1. 引言：根据薄膜干涉原理，用两个很平的玻璃板间产生一个很小的角度，就构成一个楔形空气薄膜，用已知波长的单色光入射产生的干涉条纹，可以测量头发丝的直径。
2. 设计方法及设计原则：2.1 理论依据：当两片很平的玻璃叠合在一起，并在其一端垫入细丝时，两玻璃片之间就形成一空气薄层（空气劈）。
在单色光束垂直照射下，经劈上、下表面反射后两束反射光是相干的，干涉条纹将是间隔相等且平行于二玻璃交线的明暗交替的条纹。
显然，劈尖薄膜上下两表面反射的两束光发生干涉的光程差为 2(21)k 0,1,222e k λλδ=+=+=时，干涉条纹为暗纹与 k 级暗条纹对应的薄膜厚度为：2k e kλ= 两相邻暗条纹所对应的空气膜厚度差为：21λ=-+k k e e如果有两玻璃板交线处到细丝处的劈尖面上共有N 调干涉条纹，则细丝的直径d 为;)2/(λN D =由于N 数目很大，实验测量不方便，可先测出单位长度的条纹数lN N i =0，再测出两玻璃交线处至细丝的距离L ，则L N N 0=)2/(0λL N D =已知入射光波长λ，测出0N 和L ,就可计算出细丝（或薄片）的直径D 。
2.2 实验方法：实验仪器：钠光灯 读数显微镜 劈尖装置1、将细丝（或薄片）夹在劈尖两玻璃板的一端，另一端直接接触，形成空气劈尖。
然后置于移测显微镜的载物平台上。
2、开启钠光灯，调节半反射镜使钠黄光充满整个视场。
此时显微镜中的视场由暗变亮。
调节显微镜目镜焦距及叉丝方位和劈尖放置的方位。
调显微镜物镜焦距看清干涉条纹，并使显微镜同移动方向与干涉条纹相垂直。
3、用显微镜测读出叉丝越过条暗条纹时的距离l,可得到单位长度的条纹数0N 。
再测出两块玻璃接触处到细丝处的长度L.重复测量六次，根据式)2/(0λL N D =计算细丝直径D 平均值和不确定度。
劈尖干涉测量头发丝直径
毛发细微的直径量测是理发修剪中一个很重要的步骤，但对于头发更细的非对称形状
有时可能无法轻易地，比如发尖分层剪法，是为了形成假发尖而精确分割头发，例如飘逸、分层、蓬松等剪法。
传统的测量方法如拉尖、刮尖等，工作效率低下、损伤头发、准确度差，这种情况下就需要采用更好的测量方式以获得更准确的结果。
干涉测量，是利用光干涉原理进行断面测量的一种技术，是用双光束，一束穿过细微
的实体拉尖，另一束作为基准，两者相交，就形成一个不受外界因素影响的自然光环，反
射环会呈现出完整的周期性光条，在这样一种周期性结构里旋转，就可以看出其中头发丝
直径的尺寸，并且通过计算可以测量出它的精准结果。
干涉测量的最大优势在于操作简单，无需任何的标定，只需要直接拖动鼠标让测量光
柱旋转即可。
另外，因为数字化，所以使用者可以实时调整测量方式，比如更改连续的长
度测量的步长、方向旋转的幅度等，并可以直观看到结果，方便且准确。
在使用干涉测量头发丝直径时，测量师会为客户定制匹配度更高的发尖，因此，客户
可以得到更精确的修剪效果，优化修剪效果，提高客户满意度。
总而言之，干涉测量头发丝直径是一种精确、易操作、准确测量的方法。
通过它，理
发师可以做到更加精确的分层修剪，以达到精确的发尖廓形，最大限度地减少头发的损坏，从而提升客户的满意度。
劈尖干涉测量细丝直径
利用分割尖干涉测量细丝直径是一个使用广泛的有效技术，可以用于非常薄而又软的
微丝材料测量，具有优异的准确度和灵敏度，可以给量子光子学、量子科学等领域的研究
带来很大的帮助。
分割尖干涉测量细丝直径的原理：实施这一测量时需要将光源输入一个畸变补偿镜片，由该镜片将光线原来准直方向衰减，使其经过镜头像透射到目标微丝上，产生出一个缩小
到数十倍的图像。
此时，被观测的微丝样品上会出现图案，观测图案可以看出微丝的实际
直径，并可以以精确的度量标定 precision scale，从而获得准确的测量值。
分割尖干涉测量细丝直径的优点：
（1）具有高的测量精度，可以准确的测量物品的表面微细结构，甚至能够测量准确
单个次原子的大小；
（2）测量方法利用的是干涉原理，要求图像空间具有良好的稳定性，可以获得更加
准确的结果；
（3）可以消除现有光学系统中尺度缩小现象带来的失真，有利于得到准确的测量数据；
（4）可以检测非常薄而又软的微丝材料；
（5）要求对实验条件较为严格，以保证数据准确性；
（6）分割尖干涉测量方法只能用于测量线性材料，不适用于测量曲面材料，这点需
要注意。
因此，分割尖干涉测量技术被广泛用于细丝直径的测量，能够为特定行业解决不同维
度的技术难题。
它结合了准确性、直观性以及高灵敏度的特点，因此在微丝直径测量方面
具有显著的优势。
实验报告：用劈尖干涉测量细丝的直径一、实验目的1、熟悉劈尖干涉仪的使用方法；2、通过劈尖干涉仪测量细丝的直径。
二、实验原理劈尖干涉仪是一种常用于测量小尺寸物体形状和参数的设备，它主要利用光的干涉来实现精确测量。
本实验所用的劈尖干涉仪原理如下：1、劈尖干涉的基本原理将一束来自同一单色光源的光分成两束，经过劈尖后其成为相干光，并在检干板上产生干涉条纹。
若将此时检干板与参考板间的距离稍微改变，则会引起检干板上条纹的移动，若此距离为λ/2，则条纹移动的条数为1，称为“一级条纹”。
距离再减小λ/4，则会出现“二级条纹”，以此类推。
2、利用劈尖干涉仪测量物体直径利用劈尖干涉仪测量物体直径的原理是：通过光学显微镜观察待测细丝与有孔参考板同时在视场中，通过改变有孔参考板与检干板之间的距离使得两组干涉条纹重合，此时移动的距离可以测得，由此求得细丝直径。
三、实验器材劈尖干涉仪、金属细丝、电动移动台。
四、实验步骤1、打开劈尖干涉仪电源，调节光源至适宜亮度；2、调节劈尖、调出最大对比度干涉条纹；3、把有孔参考板与检干板的距离初设为零，将金属细丝放在待测位置，使其与有孔参考板上的一条孔线垂直；4、启动电动移动台，调整待测物体移动到参考板的孔中；5、用显微镜观察参考板上方和下方的干涉条纹，调整镜头使两条干涉条纹相互重合，使得这两条干涉条纹振动条数最小。
6、读出微动台位置值，并计算细丝直径。
五、实验结果经过多次测量，测得细丝直径为0.08mm。
六、实验分析实验结果准确，说明劈尖干涉仪能够准确地测量物体的直径。
因为劈尖干涉仪底座和测量细丝的线径差不多，所以导致测量误差较大。
此种情况下，用显微镜观测干涉条纹，调整了一个定位器，标记出参考板和细丝的位置，就能使细丝处于干涉条纹的中线上，从而减小测量误差。
七、实验小结通过本次实验，我熟练掌握了劈尖干涉仪的使用方法，并掌握了劈尖干涉仪测量物体直径的原理和方法，增强了实验能力。
在未来的实验过程中，我将更加努力地学习物理实验课程，尽力提高实验能力，为日后的科学研究打下坚实的基础。
实验报告-用劈尖干涉测量细丝的直径_报告----------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------实验报告:用劈尖干涉测量细丝的直径_报告实验报告:用劈尖干涉测量细丝的直径090404162通信一班张恺一、实验名称:用劈尖干涉测量细丝的直径二、实验目的: 深入了解等厚干涉.设计用劈尖干涉测量细丝直径的方法 .设计合理的测量方法和数据处理方法,减小实验误差.三、实验仪器: 读数显微镜纳光灯平玻璃两片待测细丝四、实验原理:将两块光学玻璃板叠在一起,在一段插入细丝,则在两玻璃间形成一空气劈尖.当用单色光垂直照射时和牛顿环一两样,在空气薄膜上下表面反射的两束光发生干涉,其中光程差:2λ+λ/2产生的干涉条纹是一簇与两玻璃板交接线平行且间隔相等的平行条板.如图.显然:δ=2d+λ/2=*λ/2k=0,1,2,3,……………?δ=2d+λ/2=kλ k=1,2,3,………………?--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------与K纹暗条纹对应的薄膜厚度:d=k*λ/2显然d=0处空气薄膜厚度为d处对应k=0是暗条纹,称为零级暗条纹.d1=λ/2处为一级暗条纹,第k级暗条纹处空气薄膜厚度为:dk=kλ/2 ……………?两相邻暗条纹对应的劈尖厚度之差为d=dk+1-dk=λ/2………………?若两暗条纹之间的距离为l,则劈尖的夹角θ,利用sinθ=λ/l………?求得.此式表明:在λ、θ一定时,l为常数,即条纹是等间距的,而且当λ一定时,θ越大,l越小,条纹越宽,因此θ不宜太大.设金属细丝至棱边的距离为l,欲求金属细丝的直径D,则可先测L和条纹间距L,由?式及sinθ=D/L求得:D=Lsinθ=L*λ/这就是本实验利用劈尖干涉测量金属细丝的直径的公式,如果N很大,实验上往往不是测量两条相邻条纹的间距,而是测量相差N级的两条暗条纹的问题,从而测得的测量结果D=N*λ/2如果N很大,为了简便,可先测出单位长度内的暗条纹数N0和从交纹到金属丝的距离L,那么 --------------------------------------------最新精选范文分享--------------谢谢观看-------------------------------------- ----------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------N=N0L…D=N0L*λ/2五、实验内容与步骤将被测薄片夹在两地平板玻璃的一端,置于读数显微镜底座台面上, 调节显微镜,观察劈尖干涉条纹.由式?可知当波长λ已知时,只要读出干涉条纹数K,即可得相应的D.实验时,根据被测物厚薄不同,产生的干涉条纹数值不可,若K较小,可通过k值总数求D.若k较大,数起来容易出错,可先测出长度L间的干涉条纹x,从而测得单位长度内的干涉条纹数n=x/Lx然后再测出劈尖棱边到薄边的距离L,则k=n*l.薄片厚度为D=k*λ/2=n*l*λ/2.λ=589.3nm次数n 1 2 3 4 5 6 7 8 9 10每10宽度/cm 0.8021 0.8082 0.8143 0.8182 0.82210.8250 0.8272 0.8324 0.8345 0.8362平均值/cm 0.8221L=41.053cm得出每十个暗条纹之间间距 l=0.8221cm所以.最后得出 D=N0*λ*L/=10*589.3*10-6*410.53.6/=0.0147mm--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------误差为η=/D标**100%=1.3%六、实验总结:实验中把劈尖放置好,在显微镜中找到像比较简单,在测量的时候花的时间比较多,为此测量了较多的数据.感觉实验前把细丝拉直,把镜片擦干净会使观察起来比较清晰.测量的时候大部分数据都是比较正常的,劈尖实验确实和牛顿环的实验有相似之处.总体来说在测量的时候有点耐心整个实验很快就能完成.数据的运算也不难.最后1.3%的误差我觉得可以接受.这次实验通过光的干涉的性质,不仅将光学的知识运用到实验,也让我们复习到了显微镜的调节,以及读书的方法.通过这个实验提高我们的动手能力,和对实验的理解能力还是有很大帮助的.--------------------------------------------最新精选范文分享--------------谢谢观看--------------------------------------。
劈尖法测细丝直径
——设计性实验
实验设备：
读数显微镜、劈尖、细丝、游标卡尺、钠灯及低压电源
实验说明：
将细丝插入两光学平玻璃板的一端，从而形成一空气劈尖。
当用单色平行光垂直照射时，在劈尖薄膜上下两表面反射的两束光发生干涉，且干涉条纹是一簇与接触棱平行且等间距的平行直条纹。
实验内容：
1、用待测直径的细丝和两块平玻璃搭成劈尖。
在显微镜下调整劈尖玻璃及细丝位置，使干涉条纹与细丝平行。
2、分别测量ΔL、ΔN，并进行计算及误差分析。
注意事项：
1、选择暗条纹进行测量
2、避免读数显微镜的空程差
实验要求：
当场完成实验并写好实验报告。
每组可1～2人。
1 / 1。
头发丝直径的实验报告篇一：设计性实验方案--测量头发丝的直径在日常生活中，人们会经常使用测量工具来测量物体的长度，从而对物体产生具体客观的认识。
众所周知，在生活中的诸多物体，人们不用多加思索就可以容易测量得知它们的具体长度参数。
身体发肤受之父母，可对头发自己有了解几何呢？直接测量微小物体的长度参数以肉眼比较难得出较精确的数据，一般情况，微小长度的测量通常用将其放大的方式来进行测量。
而微小长度在科学研究、精密仪器等方面更是有着不可或缺的地位。
在实验仪器不是很充裕的初级中学任物理教师，该怎样以更经济、更简单、更可行的方式来让学生了解微小物体长度的测量方法，以与自己切身相关的头发为楔子，从而引导、激发其他们的探索未知得欲望呢？好奇是一种动力，是一种向知识攀登、向未知探索的动力。
为人师表，我们有责任和义务去培养学生，使学生具有这种动力！一、实验原理用一根长长的头发，紧密缠绕一个小的圆柱体n圈（n=30）.用测量工具测出n圈头发的直径D，则由d= D/n，可求得头发d的直径大小。
二、实验方法选择方法1：用千分尺（螺旋测微器）来进行测量定义：利用螺旋副原理对弧形尺架上两测量面间分隔的距离，进行读数的通用长度测量工具。
外径千分尺常简称为千分尺，它是比游标卡尺更精密的长度测量仪器，它的量程是0－25,25-50,50-75...毫米，分度值是0．01毫米。
工作原理：根据螺旋运动原理，当微分筒（又称可动刻度筒）旋转一周时，测微螺杆前进或后退一个螺距──0．5毫米。
这样，当微分筒旋转一个分度后，它转过了1／50周，这时螺杆沿轴线移动了1／50×0．5毫米＝0．01毫米，因此，使用千分尺可以准确读出0．01毫米的数值。
将头发紧密缠绕在小圆柱后，用螺旋测微器来测量，依据千分尺的读数原理可以得到n圈头发的长度D，由d=D/n可得头发的直径d。
方法2：用游标卡尺来进行测量精度是1mm除以游标上的格数则可知10格就是精确到0.1mm 、20格就是精确到0.05mm 、50格就是精确到0.02mm将头发紧密缠绕在小圆柱后，用游标卡尺测量物体外径的卡口来测量，依据游标卡尺的读数原理可以得到n圈头发的长度D，由d=D/n可得头发的直径d。
头发丝直径的实验报告篇一：设计性实验方案--测量头发丝的直径在日常生活中，人们会经常使用测量工具来测量物体的长度，从而对物体产生具体客观的认识。
众所周知，在生活中的诸多物体，人们不用多加思索就可以容易测量得知它们的具体长度参数。
身体发肤受之父母，可对头发自己有了解几何呢？直接测量微小物体的长度参数以肉眼比较难得出较精确的数据，一般情况，微小长度的测量通常用将其放大的方式来进行测量。
而微小长度在科学研究、精密仪器等方面更是有着不可或缺的地位。
在实验仪器不是很充裕的初级中学任物理教师，该怎样以更经济、更简单、更可行的方式来让学生了解微小物体长度的测量方法，以与自己切身相关的头发为楔子，从而引导、激发其他们的探索未知得欲望呢？好奇是一种动力，是一种向知识攀登、向未知探索的动力。
为人师表，我们有责任和义务去培养学生，使学生具有这种动力！一、实验原理用一根长长的头发，紧密缠绕一个小的圆柱体n圈（n=30）.用测量工具测出n 圈头发的直径D，则由d= D/n，可求得头发d的直径大小。
二、实验方法选择方法1：用千分尺（螺旋测微器）来进行测量定义：利用螺旋副原理对弧形尺架上两测量面间分隔的距离，进行读数的通用长度测量工具。
外径千分尺常简称为千分尺，它是比游标卡尺更精密的长度测量仪器，它的量程是0－25,25-50,50-75...毫米，分度值是0．01毫米。
工作原理：根据螺旋运动原理，当微分筒（又称可动刻度筒）旋转一周时，测微螺杆前进或后退一个螺距──0．5毫米。
这样，当微分筒旋转一个分度后，它转过了1／50周，这时螺杆沿轴线移动了1／50×0．5毫米＝0．01毫米，因此，使用千分尺可以准确读出0．01毫米的数值。
将头发紧密缠绕在小圆柱后，用螺旋测微器来测量，依据千分尺的读数原理可以得到n圈头发的长度D，由d=D/n可得头发的直径d。
方法2：用游标卡尺来进行测量精度是1mm除以游标上的格数则可知10格就是精确到0.1mm 、20格就是精确到0.05mm 、50格就是精确到0.02mm将头发紧密缠绕在小圆柱后，用游标卡尺测量物体外径的卡口来测量，依据游标卡尺的读数原理可以得到n圈头发的长度D，由d=D/n可得头发的直径d。
劈尖干涉测量头发丝直径一、实验目的1、观察劈尖干涉图样，进一步理解等厚干涉。
2、学会利用薄膜干涉测量微小长度的方法。
二、实验仪器及用具移测显微镜、钠灯、载玻片、燕尾夹、头发丝三、实验方案，将头发丝夹在劈尖两玻璃板的一端，另一端用燕尾夹夹住，形成空气劈尖。
在单色光束垂直照射下，经劈尖上、下表面反射后两束反射光是相干的，干涉条纹将是间隔相等且平行于二玻璃交线的明暗交替的条纹。
显然，劈尖薄膜上下两表面反射的两束光发生干涉的光程差为2)12(22λλδ+=+=k h（其中h 为k 级暗纹对应的空气薄膜厚度，k=1,2,3…） 时，干涉条纹为暗纹与 k 级暗条纹对应的薄膜厚度为：2h λkk =两相邻暗条纹所对应的空气膜厚度差为： 21λ=-+k k h h如果有两玻璃板交线处到细丝处的劈尖面上共有N 条干涉条纹，则细丝的直径D 为:)2/(λN D =由于N 数目很大，实验测量不方便，为了避免数错，在实验可测出某长度L x 内的干涉条纹间隔数χN (χN =10) ,则可测出单位长度的条纹数χχL n N =，测出两玻璃交线处至细丝的距离L ，则n N L =)2/(λχL L D x N =已知入射光波长λ，只需测出χN 和x L ,就可计算出头发丝的直径D 。
四、实验内容1、将头发丝夹在劈尖两玻璃板的一端，另一端用燕尾夹夹住，形成空气劈尖。
然后置于移测显微镜的载物平台上。
2、开启钠光灯，调节半反射镜使钠黄光充满整个视场。
此时显微镜中的视场由暗变亮。
调节显微镜目镜焦距及叉丝方位和劈尖放置的方位。
调显微镜物镜焦距看清干涉条纹，并使显微镜同移动方向与干涉条纹相互垂直。
3、用显微镜测读出叉丝越过χN 条暗条纹时的距离L x ,可得到单位长度的条纹数n 。
再测出两块玻璃接触处到细丝处的长度L.重复测量六次，根据式)2/(λnL D =计算细丝直径D 平均值和不确定度。
4、测量数据表格 λ=589.3nm1 2 3 4 5 6 L /mm次数 项 目χNL/mmx。
劈尖干涉测量头发丝直径
摘要：根据等厚干涉原理，利用劈尖干涉，成功测量除了头发丝的直径。
关键词：干涉 劈尖 细丝直径
1. 引言：根据薄膜干涉原理，用两个很平的玻璃板间产生一个很小的角度，就构成一个楔形空气薄膜，用已知波长的单色光入射产生的干涉条纹，可以测量头发丝的直径。
2. 设计方法及设计原则：
2.1 理论依据：
当两片很平的玻璃叠合在一起，并在其一端垫入细丝时，两玻璃片之间就形成一空气薄层（空气劈）。
在单色光束垂直照射下，经劈上、下表面反射后两束反射光是相干的，干涉条纹将是间隔相等且平行于二玻璃交线的明暗交替的条纹。
显然，劈尖薄膜上下两表面反射的两束光发生干涉的光程差为 2(21)k 0,1,222e k λ
λ
δ=+=+=
时，干涉条纹为暗纹与 k 级暗条纹对应的薄膜厚度为：2k e k
λ
= 两相邻暗条纹所对应的空气膜厚度差为：
21λ=-+k k e e
如果有两玻璃板交线处到细丝处的劈尖面上共有N 调干涉条纹，则细丝的直径d 为;
)2/(λN D =
由于N 数目很大，实验测量不方便，可先测出单位长度的条纹数l N N i =
0，再测出两玻璃交线处至细丝的距离L ，则
L N N 0=
)2/(0λL N D =
已知入射光波长λ，测出0N 和L ,就可计算出细丝（或薄片）的直径D 。
2.2 实验方法：
实验仪器：钠光灯 读数显微镜 劈尖装置
1、将细丝（或薄片）夹在劈尖两玻璃板的一端，另一端直接接触，形成空气劈尖。
然后置于移测显微镜的载物平台上。
2、开启钠光灯，调节半反射镜使钠黄光充满整个视场。
此时显微镜中的视场由暗变亮。
调节显微镜目镜焦距及叉丝方位和劈尖放置的方位。
调显微镜物镜焦距看清干涉条纹，并使显微镜同移动方向与干涉条纹相垂直。
3、用显微镜测读出叉丝越过条暗条纹时的距离l,可得到单位长度的条纹数0N 。
再测出两块玻璃接触处到细丝处的长度L.重复测量六次，根据式
)2/(0λL N D =计算细丝直径D 平均值和不确定度。
3. 实验结果与分析：
3.1 实验数据与处理：
实验测量数据
l =(2.123+2.127+2.121+2.129+2.127+2.125)6 mm =2.125mm
S i = (l −l )2n i=1n −1
= (2.123−2.125)2+(2.127−2.125)2+(2.121−2.125)2+(2.129−2.125)2+(2.127−2.125)2+(2.125−2.125)26−1
=0.0053mm
∆l = S i 2+∆仪
2= （0.0053）2+（0.005）2
mm 2=0.007mm 2 l =l ±∆l = 2.125±0.007 mm E l =∆l l =0.0072.125×100%=0.33%
N0=N i
=
20
mm=9.41mm
D=N0Lλ2=9.41×36×589.3×10−62=0.09mm
3.2实验效果分析：
经上网查证，人头发丝一般是0.6～0.8mm，与实验数据相差不大，说明本次试验比较成功。
实验中可能会存在误差，测量误差，读数误差。
偶然误差等等。
排除这些误差，实验相对会可以精确。
4.结论：
经实验得出，本人的头发丝直径大概在0.09mm左右。
说明，根据薄膜干涉原理，利用劈尖干涉可以测量细丝的直径。
而且精确度较高，一般可以用来测量毫米级别以下的细丝直径。
本次试验设计比较简易，存在较大误差。
应该多测量几次减小误差，而且头发丝各部分直径不同，最好能测量多个位置。
个人自己的头发也有差异，所以实验太过简单，没有深入研究。
做这个实验最大的心得体会就是一定要细心加耐心，第一次把头发丝夹在劈尖上放到显微镜上观察时，找不到干涉条文，经过多番调整显微镜和劈尖后才看到干涉条纹，观察多次后，眼睛却开始难受。
做这个实验一定要按步骤,每一步都要仔细，哪一步出错就会使得实验数据出现较大的误差，所以一定要细心。
光学实验对眼睛要求很高，要一直盯着显微镜看，很快就会有累的感觉，所以一定要很有耐心。
根据薄膜干涉的道理，劈尖干涉也可以测定平面的平直度．测定的精度很高，甚至几分之一波长那么小的隆起或下陷都可以从条纹的弯曲上检测出来。
说明此实验也可以通过测量高精度仪器的平面的平直度。
