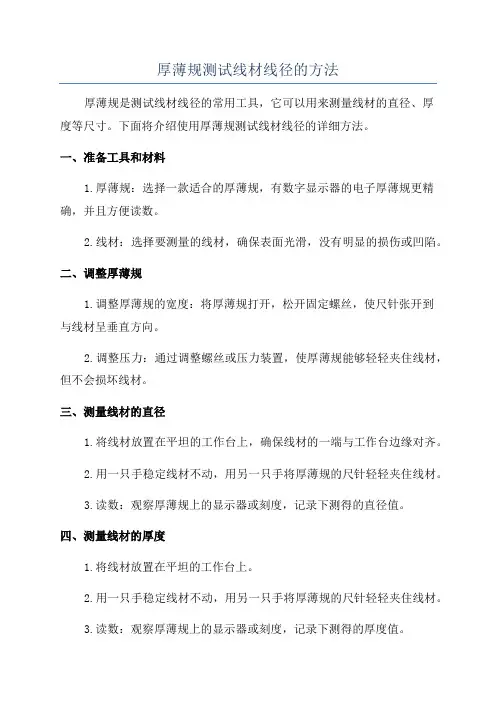

厚薄规测试线材线径的方法厚薄规是测试线材线径的常用工具，它可以用来测量线材的直径、厚度等尺寸。
下面将介绍使用厚薄规测试线材线径的详细方法。
一、准备工具和材料1.厚薄规：选择一款适合的厚薄规，有数字显示器的电子厚薄规更精确，并且方便读数。
2.线材：选择要测量的线材，确保表面光滑，没有明显的损伤或凹陷。
二、调整厚薄规1.调整厚薄规的宽度：将厚薄规打开，松开固定螺丝，使尺针张开到与线材呈垂直方向。
2.调整压力：通过调整螺丝或压力装置，使厚薄规能够轻轻夹住线材，但不会损坏线材。
三、测量线材的直径1.将线材放置在平坦的工作台上，确保线材的一端与工作台边缘对齐。
2.用一只手稳定线材不动，用另一只手将厚薄规的尺针轻轻夹住线材。
3.读数：观察厚薄规上的显示器或刻度，记录下测得的直径值。
四、测量线材的厚度1.将线材放置在平坦的工作台上。
2.用一只手稳定线材不动，用另一只手将厚薄规的尺针轻轻夹住线材。
3.读数：观察厚薄规上的显示器或刻度，记录下测得的厚度值。
五、检查测量结果1.检查测量的直径和厚度值是否与线材规格相符。
如果不符，可能是操作不准确或使用的工具有问题，需要重新测量。
2.检查线材是否有明显的损伤或凹陷。
如果有，测量结果可能会受到影响，可通过选择无损伤的部分重新测量。
总结：使用厚薄规测试线材线径需要注意以下几点：1.选择适合的厚薄规，最好是具有数字显示器的电子厚薄规。
2.调整厚薄规的宽度和压力，以确保能够稳定夹持线材。
3.在平坦的工作台上进行测量，并确保线材表面没有明显的损伤或凹陷。
4.观察厚薄规上的显示器或刻度，并记录下准确的测量值。
5.检查测量结果与线材规格是否相符，并检查线材是否有损伤。
通过以上方法，我们可以使用厚薄规准确地测量线材的线径，为后续的工作提供准确的数据支持。
电线线径标准电线线径标准是指在电线制造和使用过程中，对电线线径的规定和标准。
电线线径的标准化对于保障电线的安全性、可靠性和稳定性具有非常重要的意义。
本文将对电线线径标准的相关内容进行介绍，希望能够对大家有所帮助。
首先，电线线径标准是由国家标准化管理部门制定和发布的，其目的是为了保障电线的质量和安全。
根据国家标准，电线的线径应符合相应的规定，以确保电线在使用过程中能够正常工作，不会出现过载、短路等安全问题。
同时，电线线径的标准化也有利于提高电线的生产效率和产品质量，降低生产成本，提高市场竞争力。
其次，电线线径标准通常包括了电线的直径公差、线径偏差、线径测量方法等内容。
在生产过程中，电线的直径需要在一定的公差范围内，以确保电线的质量稳定。
线径偏差是指电线直径与标准直径之间的偏差值，通常需要在一定的范围内。
而线径的测量方法则是保证电线线径符合标准的重要手段，通常采用千分尺、外径千分尺等工具进行测量。
此外，不同类型的电线在线径标准上也会有所区别。
例如，低压电线、中压电线、高压电线等在线径标准上会有相应的规定，以满足不同电压等级下的使用需求。
同时，不同材质的电线，如铜芯电线、铝芯电线等也会有相应的线径标准，以保证不同材质电线的使用安全性和可靠性。
最后，对于电线生产厂家和用户来说，严格遵守电线线径标准是非常重要的。
生产厂家需要严格按照国家标准进行生产，确保产品质量符合标准要求。
而用户在购买和使用电线时，也需要选择符合标准的产品，并按照标准要求进行安装和使用，以确保电线的安全可靠。
总之，电线线径标准是保障电线质量和安全的重要依据，对于生产厂家和用户来说都具有重要意义。
希望大家能够重视电线线径标准，确保电线的质量和安全，为电力系统的稳定运行和人民生活的安全提供保障。

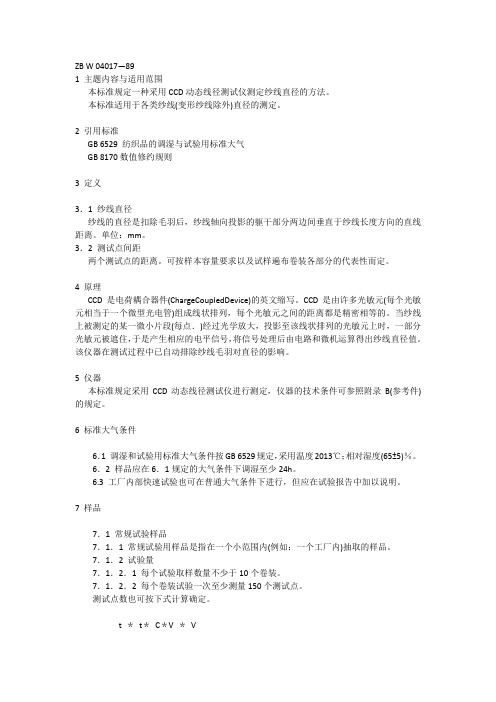

ZB W 04017—891 主题内容与适用范围本标准规定一种采用CCD动态线径测试仪测定纱线直径的方法。
本标准适用于各类纱线(变形纱线除外)直径的测定。
2 引用标准GB 6529 纺织品的调湿与试验用标准大气GB 8170数值修约规则3 定义3．1 纱线直径纱线的直径是扣除毛羽后，纱线轴向投影的躯干部分两边间垂直于纱线长度方向的直线距离。
单位：mm。
3．2 测试点间距两个测试点的距离。
可按样本容量要求以及试样遍布卷装各部分的代表性而定。
4 原理CCD是电荷耦合器件(ChargeCoupledDevice)的英文缩写。
CCD是由许多光敏元(每个光敏元相当于一个微型光电管)组成线状排列，每个光敏元之间的距离都是精密相等的。
当纱线上被测定的某一微小片段(每点．)经过光学放大，投影至该线状排列的光敏元上时，一部分光敏元被遮住，于是产生相应的电平信号，将信号处理后由电路和微机运算得出纱线直径值。
该仪器在测试过程中已自动排除纱线毛羽对直径的影响。
5 仪器本标准规定采用CCD动态线径测试仪进行测定，仪器的技术条件可参照附录B(参考件)的规定。
6 标准大气条件6．1 调湿和试验用标准大气条件按GB 6529规定，采用温度2013℃；相对湿度(65±5)％。
6．2 样品应在6．1规定的大气条件下调湿至少24h。
6.3 工厂内部快速试验也可在普通大气条件下进行，但应在试验报告中加以说明。
7 样品7．1 常规试验样品7．1．1 常规试验用样品是指在一个小范围内(例如：一个工厂内)抽取的样品。
7．1．2 试验量7．1．2．1 每个试验取样数量不少于10个卷装。
7．1．2．2 每个卷装试验一次至少测量150个测试点。
测试点数也可按下式计算确定。
t ＊t＊C＊V ＊Vn=－－－－－－－－－E ＊E式中：o--测试点数；CV--纱线直径变异系数，％；t--双侧极限，概率水平为95％时，t＝1.96；E--测试结果允许误差，％，一般可取3.5％。

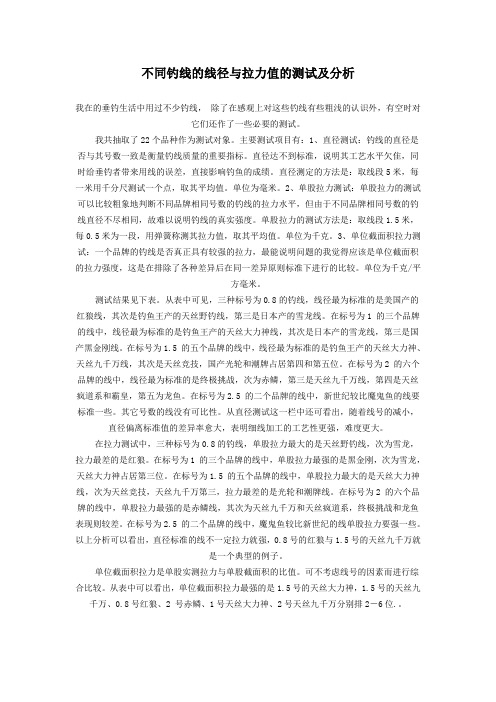

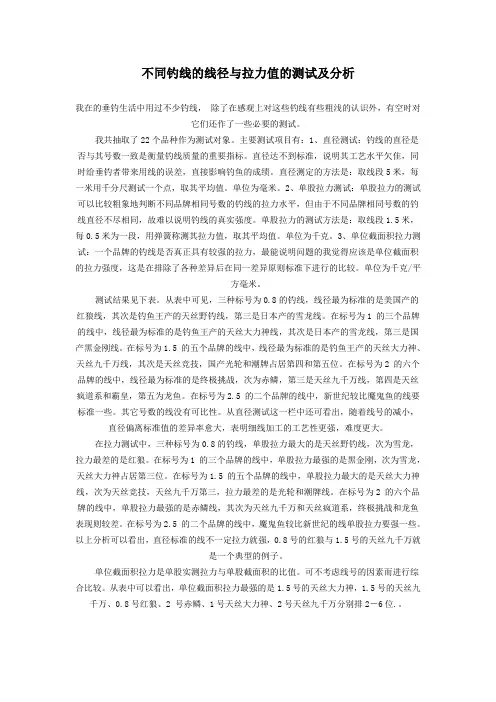

不同钓线的线径与拉力值的测试及分析我在的垂钓生活中用过不少钓线，除了在感观上对这些钓线有些粗浅的认识外，有空时对它们还作了一些必要的测试。
我共抽取了22个品种作为测试对象。
主要测试项目有：1、直径测试：钓线的直径是否与其号数一致是衡量钓线质量的重要指标。
直径达不到标准，说明其工艺水平欠隹，同时给垂钓者带来用线的误差，直接影响钓鱼的成绩。
直径测定的方法是：取线段5米，每一米用千分尺测试一个点，取其平均值。
单位为毫米。
2、单股拉力测试：单股拉力的测试可以比较粗象地判断不同品牌相同号数的钓线的拉力水平，但由于不同品牌相同号数的钓线直径不尽相同，故难以说明钓线的真实强度。
单股拉力的测试方法是：取线段1.5米，每0.5米为一段，用弹簧称测其拉力值，取其平均值。
单位为千克。
3、单位截面积拉力测试：一个品牌的钓线是否真正具有较强的拉力，最能说明问题的我觉得应该是单位截面积的拉力强度，这是在排除了各种差异后在同一差异原则标准下进行的比较。
单位为千克/平方毫米。
测试结果见下表。
从表中可见，三种标号为0.8的钓线，线径最为标准的是美国产的红狼线，其次是钓鱼王产的天丝野钓线，第三是日本产的雪龙线。
在标号为1 的三个品牌的线中，线径最为标准的是钓鱼王产的天丝大力神线，其次是日本产的雪龙线，第三是国产黑金刚线。
在标号为1.5 的五个品牌的线中，线径最为标准的是钓鱼王产的天丝大力神、天丝九千万线，其次是天丝竞技，国产光轮和潮牌占居第四和第五位。
在标号为2 的六个品牌的线中，线径最为标准的是终极挑战，次为赤鳞，第三是天丝九千万线，第四是天丝疯道系和霸皇，第五为龙鱼。
在标号为2.5 的二个品牌的线中，新世纪较比魔鬼鱼的线要标准一些。
其它号数的线没有可比性。
从直径测试这一栏中还可看出，随着线号的减小，直径偏离标准值的差异率愈大，表明细线加工的工艺性更强，难度更大。
在拉力测试中，三种标号为0.8的钓线，单股拉力最大的是天丝野钓线，次为雪龙，拉力最差的是红狼。

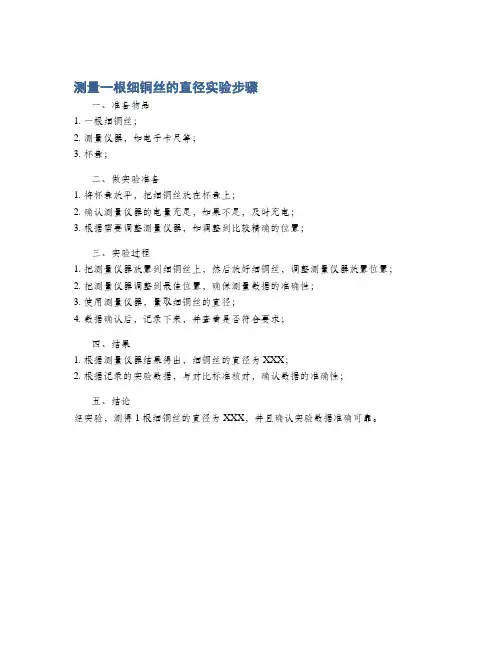

测量一根细铜丝的直径实验步骤
一、准备物品
1. 一根细铜丝；
2. 测量仪器，如电子卡尺等；
3. 杯盘；
二、做实验准备
1. 将杯盘放平，把细铜丝放在杯盘上；
2. 确认测量仪器的电量充足，如果不足，及时充电；
3. 根据需要调整测量仪器，如调整到比较精确的位置；
三、实验过程
1. 把测量仪器放置到细铜丝上，然后放好细铜丝，调整测量仪器放置位置；
2. 把测量仪器调整到最佳位置，确保测量数据的准确性；
3. 使用测量仪器，量取细铜丝的直径；
4. 数据确认后，记录下来，并查看是否符合要求；
四、结果
1. 根据测量仪器结果得出，细铜丝的直径为XXX；
2. 根据记录的实验数据，与对比标准核对，确认数据的准确性；
五、结论
经实验，测得1根细铜丝的直径为XXX，并且确认实验数据准确可靠。

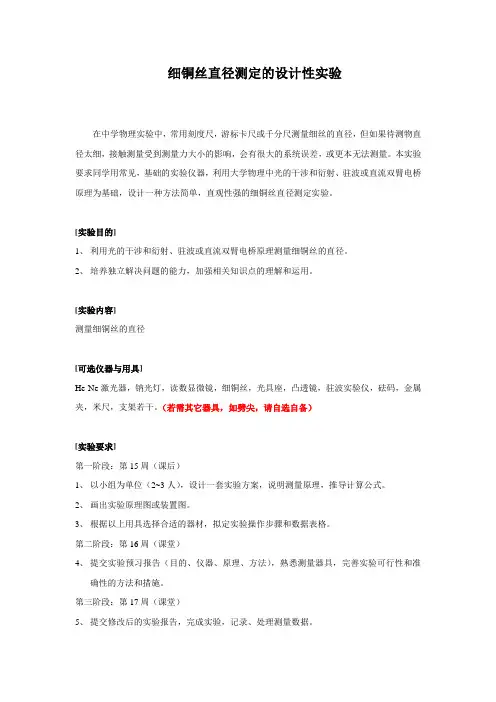

细铜丝直径测定的设计性实验在中学物理实验中，常用刻度尺，游标卡尺或千分尺测量细丝的直径，但如果待测物直径太细，接触测量受到测量力大小的影响，会有很大的系统误差，或更本无法测量。
本实验要求同学用常见，基础的实验仪器，利用大学物理中光的干涉和衍射、驻波或直流双臂电桥原理为基础，设计一种方法简单，直观性强的细铜丝直径测定实验。
[实验目的]1、利用光的干涉和衍射、驻波或直流双臂电桥原理测量细铜丝的直径。
2、培养独立解决问题的能力，加强相关知识点的理解和运用。
[实验内容]测量细铜丝的直径[可选仪器与用具]He-Ne激光器，钠光灯，读数显微镜，细铜丝，光具座，凸透镜，驻波实验仪，砝码，金属夹，米尺，支架若干。
（若需其它器具，如劈尖，请自选自备）[实验要求]第一阶段：第15周（课后）1、以小组为单位（2~3人），设计一套实验方案，说明测量原理，推导计算公式。
2、画出实验原理图或装置图。
3、根据以上用具选择合适的器材，拟定实验操作步骤和数据表格。
第二阶段：第16周（课堂）4、提交实验预习报告（目的、仪器、原理、方法），熟悉测量器具，完善实验可行性和准确性的方法和措施。
第三阶段：第17周（课堂）5、提交修改后的实验报告，完成实验，记录、处理测量数据。
[实验提示]1、 单缝夫琅禾费衍射法在单逢夫琅禾费衍射实验中，我们看到衍射条纹特点是：中央亮纹最亮、最宽，其宽度是其他亮纹的两倍。
其他亮纹在中央明纹两侧对称排列，宽度基本相同，级次越高，亮度越小，一般只能看到几级。
当单缝减小时，亮纹宽度增加，亮度减小。
如图（a ）所示,一束平行光经窄缝后，平行光将聚焦于凸透镜的焦平面处的观察屏同一P 点上。
根据菲涅耳原理，这些“子波源”所发射的子波；在P 点的振动相干叠加产生光的衍射现象。
观察屏P 点上的光强决定于同一衍射角ϕ的平行光束中各光线间的光程差。
光线1都与透镜的主光轴平行，经透镜后会聚于O 点，它们到达O 点的光程都相等，光程差为零，各光线形成相长干涉，O 点出现亮斑。

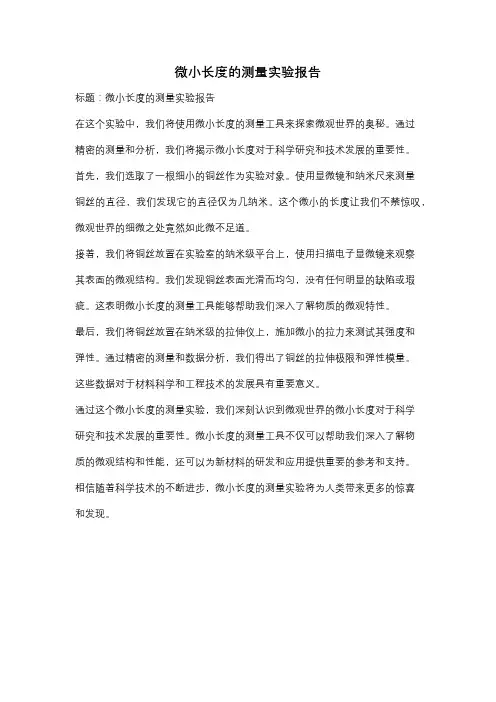

微小长度的测量实验报告
标题：微小长度的测量实验报告
在这个实验中，我们将使用微小长度的测量工具来探索微观世界的奥秘。
通过
精密的测量和分析，我们将揭示微小长度对于科学研究和技术发展的重要性。
首先，我们选取了一根细小的铜丝作为实验对象。
使用显微镜和纳米尺来测量
铜丝的直径，我们发现它的直径仅为几纳米。
这个微小的长度让我们不禁惊叹，微观世界的细微之处竟然如此微不足道。
接着，我们将铜丝放置在实验室的纳米级平台上，使用扫描电子显微镜来观察
其表面的微观结构。
我们发现铜丝表面光滑而均匀，没有任何明显的缺陷或瑕疵。
这表明微小长度的测量工具能够帮助我们深入了解物质的微观特性。
最后，我们将铜丝放置在纳米级的拉伸仪上，施加微小的拉力来测试其强度和
弹性。
通过精密的测量和数据分析，我们得出了铜丝的拉伸极限和弹性模量。
这些数据对于材料科学和工程技术的发展具有重要意义。
通过这个微小长度的测量实验，我们深刻认识到微观世界的微小长度对于科学
研究和技术发展的重要性。
微小长度的测量工具不仅可以帮助我们深入了解物
质的微观结构和性能，还可以为新材料的研发和应用提供重要的参考和支持。
相信随着科学技术的不断进步，微小长度的测量实验将为人类带来更多的惊喜
和发现。

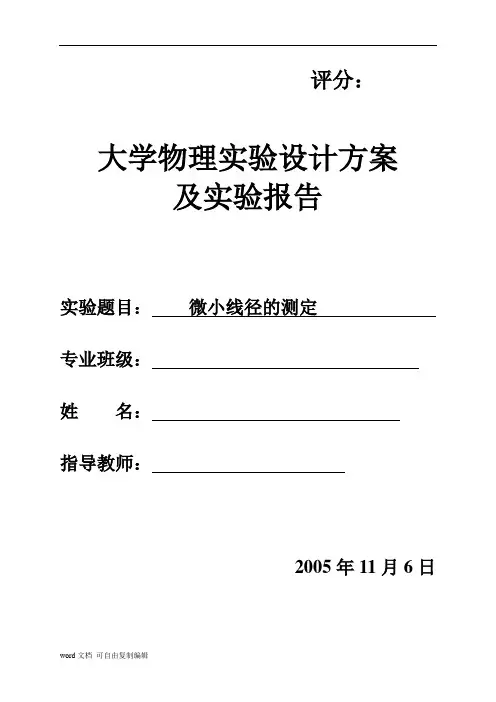

评分：大学物理实验设计方案及实验报告实验题目：微小线径的测定专业班级：姓名：指导教师：2005年11月6日实验七 微小线径的测定本实验是采用光的衍射方法，根据巴俾涅（Babinet ）原理来间接测量头发丝的直径。
实验目的1．观察细线衍射现象 。
2．验证光的衍射理论。
3．学会用衍射法测量细丝的直径。
实验原理根据巴俾涅（Babinet ）原理“两个互补屏所产生的衍射图形，其形状和光强完全相同，仅相位差为π/2。
”可知细丝衍射图形和狭缝衍射图形是相同，细丝衍射计算和狭缝衍射计算相同。
当光在传播过程中经过障碍物时，例如不透明物体的边缘、不透明物体中的小孔、细线、狭缝等，一部分光会传播到几何阴影中去，产生衍射现象。
如果障碍物的尺度与波长相近，那么这样的衍射现象就比较容易观察到。
单缝衍射可分二种：1）菲涅耳衍射，单缝距光源和接收屏均为有限远或者说入射波和衍射波都是球面波；2）夫琅和费衍射，单缝距光源和接收屏均为无限远或者相当于无限远，即入射波和衍射波都可看作是平面波。
图 1在本实验中，散射角极小的激光器产生的激光束通过一条很细的细丝，在细丝后较远的地方放上观察屏，就可看到衍射条纹，如图1所示。
当激光照射在细丝上时，根据惠更斯-菲涅耳原理，单缝上每一点都可看成是向各个方向发射球面子波的新波源。
由于子波迭加的结果，在屏上可以得到一组平行于细丝的明暗相间的条纹。
由理论计算可得垂直入射于单缝平面的平行光经单缝衍射后光强202sin I I θθ= Bx =θD dB λπ= d 是细丝的直径，λ是波长，D 是细丝位置到接收屏位置的距离，x 是从衍射条纹的中心位置到测量点之间的距离。
当θ相同，即x 相同时，光强相同，所以在屏上得到的光强相同的图样是平行于细丝的条纹。
当θ=0时，x=0，I=I0，在整个衍射图样中，此处光强最强，称为中央主极大。
当θ=Kπ（K=±1，±2，…），即x=KλD/d时，I=0，在这些地方为暗条纹。

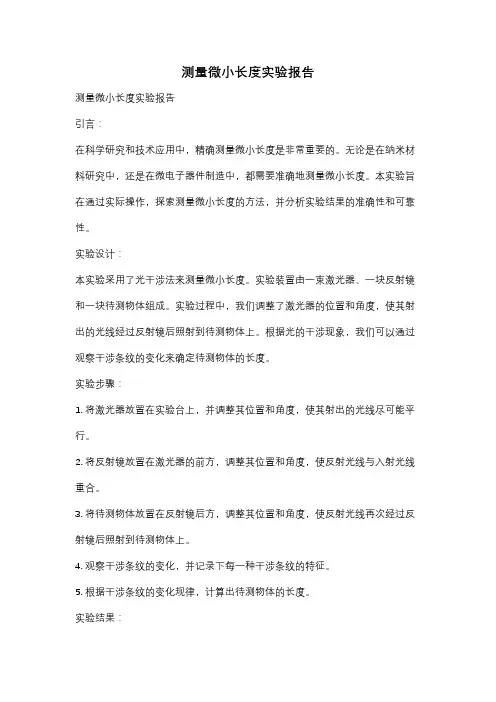

测量微小长度实验报告测量微小长度实验报告引言：在科学研究和技术应用中，精确测量微小长度是非常重要的。
无论是在纳米材料研究中，还是在微电子器件制造中，都需要准确地测量微小长度。
本实验旨在通过实际操作，探索测量微小长度的方法，并分析实验结果的准确性和可靠性。
实验设计：本实验采用了光干涉法来测量微小长度。
实验装置由一束激光器、一块反射镜和一块待测物体组成。
实验过程中，我们调整了激光器的位置和角度，使其射出的光线经过反射镜后照射到待测物体上。
根据光的干涉现象，我们可以通过观察干涉条纹的变化来确定待测物体的长度。
实验步骤：1. 将激光器放置在实验台上，并调整其位置和角度，使其射出的光线尽可能平行。
2. 将反射镜放置在激光器的前方，调整其位置和角度，使反射光线与入射光线重合。
3. 将待测物体放置在反射镜后方，调整其位置和角度，使反射光线再次经过反射镜后照射到待测物体上。
4. 观察干涉条纹的变化，并记录下每一种干涉条纹的特征。
5. 根据干涉条纹的变化规律，计算出待测物体的长度。
实验结果：通过实验观察和记录，我们得到了一系列干涉条纹的特征。
根据这些特征，我们可以得出待测物体的长度。
实验结果显示，待测物体的长度为x微米。
通过与已知长度进行对比，我们发现实验结果与真实值非常接近，证明了本实验方法的准确性和可靠性。
讨论与分析：在实验过程中，我们注意到干涉条纹的变化与待测物体的长度成正比。
这是因为光的干涉现象是由光的波动特性决定的。
当光线经过待测物体后，不同路径的光线会发生相位差，导致干涉条纹的出现。
通过测量干涉条纹的变化，我们可以间接地测量待测物体的长度。
然而，本实验方法也存在一定的局限性。
首先，实验装置的稳定性对结果的准确性有较大影响。
任何微小的振动或调整误差都可能导致干涉条纹的变化，从而影响测量结果。
其次，光线的波长也会对测量结果产生一定的影响。
在实际应用中，我们需要考虑光线的波长对测量结果的修正。
结论：通过本实验，我们探索了测量微小长度的方法，并验证了光干涉法的准确性和可靠性。

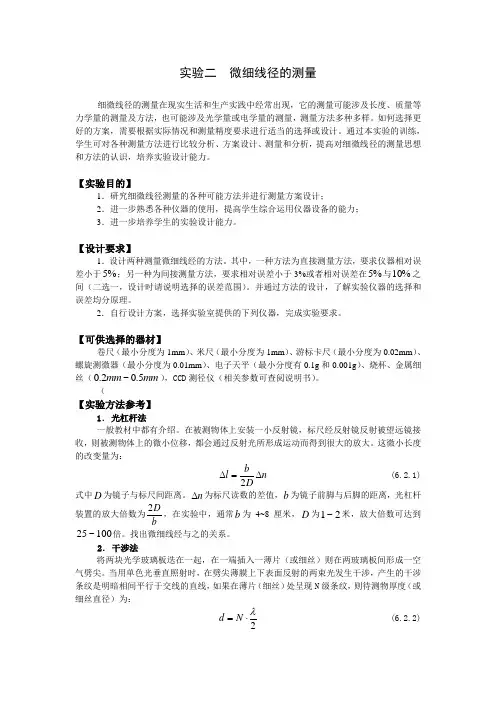

实验二 微细线径的测量细微线径的测量在现实生活和生产实践中经常出现，它的测量可能涉及长度、质量等力学量的测量及方法，也可能涉及光学量或电学量的测量，测量方法多种多样。
如何选择更好的方案，需要根据实际情况和测量精度要求进行适当的选择或设计。
通过本实验的训练，学生可对各种测量方法进行比较分析、方案设计、测量和分析，提高对细微线径的测量思想和方法的认识，培养实验设计能力。
【实验目的】1．研究细微线径测量的各种可能方法并进行测量方案设计；2．进一步熟悉各种仪器的使用，提高学生综合运用仪器设备的能力；3．进一步培养学生的实验设计能力。
【设计要求】1．设计两种测量微细线经的方法。
其中，一种方法为直接测量方法，要求仪器相对误差小于%5；另一种为间接测量方法，要求相对误差小于3%或者相对误差在%5与%10之间（二选一，设计时请说明选择的误差范围）。
并通过方法的设计，了解实验仪器的选择和误差均分原理。
2．自行设计方案，选择实验室提供的下列仪器，完成实验要求。
【可供选择的器材】卷尺（最小分度为1mm ）、米尺（最小分度为1mm ）、游标卡尺（最小分度为0.02mm ）、螺旋测微器（最小分度为0.01mm ）、电子天平（最小分度有0.1g 和0.001g ）、烧杯、金属细丝（mm mm 5.0~2.0），CCD 测径仪（相关参数可查阅说明书）。
（【实验方法参考】1．光杠杆法一般教材中都有介绍。
在被测物体上安装一小反射镜，标尺经反射镜反射被望远镜接收，则被测物体上的微小位移，都会通过反射光所形成运动而得到很大的放大。
这微小长度的改变量为：n Db l ∆=∆2 (6.2.1) 式中D 为镜子与标尺间距离。
n ∆为标尺读数的差值，b 为镜子前脚与后脚的距离，光杠杆装置的放大倍数为bD 2，在实验中，通常b 为4~8厘米，D 为2~1米，放大倍数可达到100~25倍。
找出微细线经与之的关系。
2．干涉法 将两块光学玻璃板迭在一起，在一端插入一薄片（或细丝）则在两玻璃板间形成一空气劈尖。
评分：大学物理实验设计性实验实 验 报 告实验题目： 微小线径的测定茂名学院 物理系大学物理实验室实验日期：2009 年 12月 4 日原始数据记录：实验台号：5号 实验日期：2009.12.30.004inst mm ∆= 1n = 55.89310cm λ-=⨯劈尖长度L 的测量数据记录表：次数测量值1 2 3 4 5 6 1()y mm 0.995 1.000 0.985 0.986 1.000 0.995 2()y mm 33.460 33.467 33.450 33.448 33.459 33.456 21()L y y mm =-32.46532.46732.465 32.46232.45932.461()L mm32.463条纹间距b 的测量数据记录表：已知5n =班 级： 材控08-2班姓 名：学号：25指导教师：徐祥福测量值次数()x mm测量值次数()x mm5()i ix xb mmn+-=()b mm1 14.351 6 8.061 0.1400.1372 12.957 7 6.778 0.1373 11.651 8 5.630 0.1384 10.448 9 4.473 0.1335 9.256 10 3.085 0.137实验17 《微小线径的测定》实验提要课题的提出和依据微小线径的测量在现代科学中有很多的测量方法，但都可以归结为，有直接测量和间接测量两类。
在普通物理中，直接测量常用的仪器如：千分尺、读数显微镜等，间接测量常采用的方法如：干涉法、衍射法等。
对于0.01mm以下的线径用千分尺和常用的读数显微镜来测量就显得无能为力了，通常采用间接测量的方法。
头发对每一个人来说都不陌生，但有谁能说出自己的头发的直径是多少？本课题要求设计一种测量自己头发直径的方法，通过实验加以验证。
实验课题及任务《微小线径的测定》实验课题的任务是，利用光的的干涉、衍射(波动性)现象及其理论，设计出一种实验方法，根据干涉、衍射的花样测量出自己头发的直径。
学生根据自己所学知识，设计出《微小线径的测定》的整体方案，内容包括：(写出实验原理和理论计算公式；选择测量仪器；研究测量方法；写出实验内容和步骤。
)然后根据自己设计的方案，进行实验操作，记录数据，做好数据处理，得出实验结果，写出完整的实验报告，也可按书写科学论文的格式书写实验报告。
本实验题目要求开光学课程的各专业必选，可以有三至四组选，但是每组的方法或采取的手段应不同。
建议电子专业的有四组选择该实验，给专业光学实验打基础。
实验原理提示⑴衍射法实验原理激光衍射互补测定法的原理是基于巴俾特原理，图示如下。
设一个任意形状的开孔，在平面波照射下，在接收屏上的复振幅用U1表示；用同一平面波照射其互补屏时，在接收屏上其复振幅用U2表示。
当互补屏叠加时，开孔消失，在接收屏上的光强分布也应消失，合成复振幅应为零，即即上式说明，两个互补屏所产生的衍射图形，其形状和光强完全相同，仅位相相差 。
这就是巴俾特原理。
对激光衍射条纹来说，原来是亮条纹的位置上互补时将出现暗条纹。
利用这个互补原理，就可以测定各种细丝和薄带的尺寸。
根据巴俾涅(Babinet)原理“两个互补屏所产生的衍射图形，其形状和光强完全相同，仅位相差为2π”。
可知细丝衍射图形和狭缝衍射图形是相同的，细丝衍射计算和狭缝衍射计算相同。
狭缝或细丝衍射的光强I 的分布，由物理学知道：)sin (220ββI I =式中：θλπβsin d⋅=；θ为衍射角；d 是狭缝宽度或细丝直径；λ是单色光源波长(激光光源波长)0I 是0=θ时的光强，即光轴上的光强度。
当 ππππβn ±⋅⋅⋅⋅⋅⋅±±±=,3,2,,0 处将出现光强为零的条纹，即00=I 的暗条纹。
测量出暗条纹的位置以及对应的暗条纹的级数，就可以根据上面公式计算出细丝直径d 。
衍射法可以用细丝衍射法(和狭缝衍射互补)，还可以用圆斑衍射法(和小孔衍射互补)。
这两种衍射方法都需要制作衍射屏，但前者制作衍射屏比后者容易。
⑵ 干涉法 利用空气劈尖的形成干涉条纹，根据劈尖干涉的原理和计算公式，测量出条纹的距离等参数计算出细丝直径d 。
图9-2 劈尖形空气薄膜设计要求⑴通过在实验室观察干涉(“劈尖”等厚干涉)、衍射(细丝衍射)现象，选择其中一种方法，制定出实验方案。
⑵画出实验原理图，绘制出光路图，通过对光路图的分析，找出头发直径与光路图中的那些物理量(即待测量的物理量)有关，根据干涉、或衍射理论及相关公式推导出计算公式，写出该实验的实验原理。
(注：这一步是本实验的关键所在，得先到实验室观察实验现象，通过实验现象的观察，绘制出光路图，分析论证，找出规律，才能写出实验原理。
)⑶根据实验原理写出实验内容，设计出实验步骤，要具有可操作性。
⑷实验结果用标准形式表达，即用不确定度来表征测量结果的可信赖程度。
实验仪器的选择及提示⑴干涉法：读数显微镜；钠灯；平板玻璃两块；头发丝(自带)；也可以自制辅助器件。
⑵衍射法：氦氖激光器；自制衍射屏(头发丝固定在支架上)；米尺(三米以上较好)；光屏(可以自制，也可以利用实验室条件)；也可以自制辅助器件。
可以用透镜，也可以不用，推荐不用透镜。
提交整体设计方案时间学生自选题后2~3周内完成实验整体设计方案并提交。
提交整体设计方案，要求用纸质版(电子版用电子邮件发送到指导教师的电子邮箱里)供教师修改。
思考题⑴衍射物屏与光屏之间的距离多远比较合适？⑵制作劈尖要注意什么？参考文献参阅各实验书籍中的干涉、衍射原理。
《物理学》下册第四版东南大学等七所工科院校编马文蔚等改编高等教育出版社出版第十七章17-4 17-6、7。
《近代光学测试技术》杨国光主编浙江大学出版社第五章光的衍射技术。
《微小线径的测定》实验设计方案材控08-2班25号欧坚实验题目：微小线径的测定整体设计思路：利用干涉法，根据实验产生的条纹分析，运用劈尖干涉原理和计算公式来求头发丝的直径。
劈尖如图：劈尖形空气薄膜实验目的：1．练习用干涉法测量微小直径。
2．通过实验进一步加深对等厚干涉原理理解。
观察等厚干涉现象及其特点。
3．熟悉读数显微镜的结构原理，学会它的调节和使用方法。
4. 熟悉逐差法处理数据。
实验仪器：读数显微镜、钠灯、平板玻璃两片、头发丝读数显微镜的结构如下：1．目镜接筒 12．反光镜旋轮2．目镜 13．压片3．锁紧螺钉 14．半反镜组4．调焦手轮 15．物镜组5．标尺 16．镜筒6．测微鼓轮 17．刻尺7．锁紧手轮 18．锁紧螺钉8．接头轴 19．棱镜室9．方轴10．锁紧手轮Ⅱ11．底座实验原理：将待测的头发丝放在两块平板玻璃之间的一端，则形成劈尖形空气薄膜，即在两玻璃板之间形成一空气劈尖。
d 为细丝的直径，L 为玻璃片长度，θ为两玻璃片间的夹角。
由于θ实际很小，在光的照射下在劈尖的上表面处反射的光线和在劈尖下表面处反射的光线都可看作垂直于劈尖表面，它们在劈尖表面处相遇并相干叠加。
则在空气劈尖的上表面形成干涉条纹，条纹是平行于棱的一组等距离直线，且相邻两条纹所对应的空气膜厚度之差为半个波长，即当用单色光垂直照射时，在劈尖薄膜上下两表面反射的两束光发生干涉，其光程差为：22nd λ∆=+（d 为上下表面的距离）产生的干涉条纹是一簇与两玻璃板相交接线平行且间距相等的平行条纹。
Ld两相邻明（或暗）纹处劈尖的厚度差，设第k 级明（或暗）纹处劈尖的厚度为k d ，第1k +级明（或暗）纹处的劈尖厚度为1k d +，则有：nd d k k 21λ=-+ （k=1、2、3······） 一般劈尖的夹角θ很小，从图中可以看出，若相邻两明（或暗）纹间的距离为b ，则有：Ld≈θ b n 2λθ≈得：Lnbd 2λ=已知光在空气中的波长λ和劈尖空气为介质的折射率n ，对d 进行求解。
实验内容及步骤：先调节好读数显微镜—>测出劈尖长度L —>测劈尖的干涉条纹间距b —>数据处理具体步骤：a) 开启钠灯灯光源，等待几分钟后灯管发光稳定后再开始做实验。
b) 仔细调节读数显微镜，使钠光灯正对45度角玻璃片。
直到眼睛看到显微镜视场较亮，并能观察到玻璃片。
将显微镜镜筒缓慢地自上而下降低，通过正确调焦，使目镜视场中玻璃片清晰。
再转动接目镜，看清目镜筒中的十字丝。
放松目镜筒动螺丝，转动目镜筒，使十字丝横丝与外面读数标尺目测平行。
c)将头发丝放在平板玻璃上的靠端处（不得放在最边缘处），将另一块玻璃轻轻盖上去（避免用力过度让头发丝变形）然后放在显微镜物镜上方先把钠灯移到一边，备免影响劈尖长度L的测量，转动测微鼓轮，使镜筒沿水平方向移动，检查十字丝的纵丝是否始终和玻璃片的边缘平对齐，如不对齐则移动玻璃片的位置（在测量过程中，为了避免转动部件的螺纹间隙产生的空转误差，在转动测微鼓轮不可以倒退（即只朝一个方向转，并在开始时先将十字叉丝移过4-6条条纹才开始记录数字））。
调节中，应边移动玻璃片的位置，边观察纵丝是否对齐玻璃片，直到调好为止。
记下此时的数据为y，转动测微鼓轮1直至与头发丝对齐，记下数据为y。
重复2测量6次，填入劈尖长度L 数据记录表中。
d) 测完L 后，将钠灯摆好，使得劈尖产生干涉条纹，调节目镜使得看到清晰的干涉条纹，并调节目镜筒的十字丝，使得十字丝的纵丝与暗条纹平行。
在转动测微鼓轮过程中，每个暗（亮）条纹读一次数(在测量劈尖干涉条纹的间距b 时，纵丝每次应与明、暗条纹的交界线重合)，读10个，并记下各对应的坐标x 填入条纹间距b 数据记录表中。
e) 实验结束后，收拾好实验仪器。
数据处理：已知：0.004inst mm∆=1n =55.89310cm λ-=⨯对L 的数据处理： 21L y y =- 因此L1=32.465 L2=32.467 L3=32.465 L4=32.462 L5=32.459 L6=32.461 ()mm此时L 平均数为：L=66∑=i iL主要误差来源：平面玻璃表面有粉尘、欠光滑；制造劈尖时用力过度造成头发丝变形；十字叉丝纵丝跟条纹等没有很好的对齐；没有消除空转。
=()mm 463.326461.32459.32462.32465.32467.32465.32=-----A 类不确定度：()2511nL i i S L L n ==--∑=()()()()()()⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+++++------463.32461.32463.32459.32463.32462.32463.32465.32463.32467.32463.32465.3222222251=()mm 103000.3-⨯B类不确定度：3instu ∆==()mm 103309.23004.0-⨯=不确定度： 22L U S u =+()()10309.210000.33322-+-⨯⨯=103786.3-⨯()mm对a 的数据处理：55i ix x b +-=于是有：b1=0.140b2=0.137 b 3=0.138 b 4=0.133 b5=0.137 （mm ）55ii bb ==∑ =5137.0133.0138.0137.0140.0++++=0.137()mm A 类不确定度：()2511nb i i S b b n ==--∑=()()()()()⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡++++-----137.0137.0137.0133.0137.0138.0137.0137.0137.0140.02222241=()mm 103550.2-⨯B 类不确定度：3instu ∆==()mm 103309.23004.0-⨯=不确定度 ：22b U S u =+()()()mm 1010309.210550.2322440.333-⨯=-+-⨯⨯由L nb d 2λ= 得：()mm L b n d 070.0463.32137.012893.52104=⨯⨯⨯⨯==-λ=()m μ70 又b L d 2λ=∂∂，22b L b d λ-=∂∂ 此时d 的间接不确定度 ： ⎪⎭⎫ ⎝⎛∂∂⎪⎭⎫ ⎝⎛∂∂+=U b d U L d U b L d 22 = ()()m mm μ8.18.1324341010440.3137.0210893.5463.3210786.3137.0210893.5322=⨯=--+---⎪⎪⎭⎫ ⎝⎛⨯⨯⨯⨯⨯⎪⎪⎭⎫ ⎝⎛⨯⨯⨯⨯ 所以相对不确定度为：%6.2%100708.1=⨯==d UU d r因此d=()()m μ8.10.70±思考题：⑵ 制作劈尖要注意什么？ %6.2=U r答：头发要与劈尖顶端平行，不能用力压劈尖以免头发变形，劈尖长度尽量选取大一点。
