应用激光衍射法测量纺织品细丝直径1. 引言1.1 激光衍射法的基本原理激光衍射法是一种利用激光光束经过细丝时发生衍射现象来测量细丝直径的方法。
其基本原理是将激光光束照射到纺织品细丝上，细丝会散射出具有特定频率和方向的光线。
这些衍射光线经过适当的光学系统，形成明暗交替的衍射斑图。
通过测量这些衍射斑的特性，如斑点之间的距离和角度，可以计算出细丝的直径。
激光衍射法利用了激光光束的高强度和单色性，使其在经过细丝后产生清晰的衍射斑图，从而能够准确测量细丝直径。
与传统的光学显微镜方法相比，激光衍射法具有更高的测量精度和测量范围，能够适用于不同类型和直径范围的纺织品细丝。
激光衍射法通过利用激光的特性和衍射现象，实现了对纺织品细丝直径的精确测量，为纺织品生产和质量控制提供了重要的技术支持。
1.2 纺织品细丝直径的重要性纺织品细丝直径是纺织品品质的重要指标之一。
纺织品细丝直径的大小直接影响着纺织品的质地、手感、透气性和耐磨性等性能。
纺织品细丝直径的精确测量对于调整纺纱工艺、改进纺织品产品质量具有重要意义。
纺织品细丝直径决定了纺织品的织物密度及表面光泽度。
纤维直径较细的纺织品更加柔软细腻，而直径较粗的纺织品则具有较强的耐磨性和结实度。
通过准确测量纤维直径，可以有针对性地调整纺纱工艺参数，生产出更符合市场需求的纺织品产品。
纺织品细丝直径对纺织品的透气性和吸湿性也有影响。
细丝直径较细的纺织品透气性好，吸湿快，适合夏季穿着；而较粗的纺织品则保暖效果更好，适合冬季穿着。
通过准确测量纤维直径，可以根据不同季节和用途要求生产出功能性更强的纺织品产品。
纺织品细丝直径的重要性不言而喻。
精确测量纤维直径将有助于提高纺织品的品质，满足消费者多样化的需求，推动纺织品行业的发展。
研究和应用激光衍射法测量纺织品细丝直径具有重要意义，值得进一步探索和推广。
2. 正文2.1 激光衍射法在纺织品细丝直径测量中的应用激光衍射法在纺织品细丝直径测量中的应用是一种非常有效的技术方法。
应用激光衍射法测量纺织品细丝直径
激光衍射法是一种常用于测量纺织品细丝直径的非接触式测量方法。
它利用激光光束通过纺织品细丝产生的衍射现象，结合适当的数学模型，可以准确地计算出细丝的直径。
在激光衍射法测量纺织品细丝直径时，首先需要准备一台激光仪器。
这台仪器通常由激光光源、光电探测器、计算机等组成。
激光光源会发出一束单色激光光束，经过透镜后形成平行光束照射到样品上。
当激光光束通过纺织品细丝时，会产生衍射现象，衍射光会被光电探测器接收到。
通过测量衍射光的强度分布，就可以计算出细丝的直径。
具体测量时，可以选择两种方式进行激光衍射法测量纺织品细丝直径，分别是垂直衍射法和平行衍射法。
垂直衍射法是将激光光源正对纺织品细丝，由光电探测器接收衍射光。
这时，细丝直径与衍射光的分布图案有直接的关系。
通过分析衍射光的强度分布，可以计算出纺织品细丝的直径。
由于纺织品细丝与光轴垂直，所以在计算时需要考虑细丝的俯视角等因素，以减小误差。
无论是垂直衍射法还是平行衍射法，都需要进行一定的数据处理和计算才能得到准确的纺织品细丝直径。
常用的处理方法包括傅里叶变换、图像处理等。
在实际测量中还需要考虑一些影响因素，如光源的波长、细丝的折射率等。
大学物理实验报告利用单丝衍射测量细丝直径一、实验目的：1.观察单丝夫琅和费衍射现象。
2.利用简单工具，测量细丝直径。
二、实验原理：波在传输过程中其波振面受到阻碍时，会绕过障碍物进入几何阴影区，并在接收屏上出现强度分布不均匀的现象，这就是波的衍射。
机械波、电磁波等波动都会产生衍射，而光的衍射能更直观地观察到。
对光的衍射现象进行研究，有助于我们深入理解光的波动性与传播特征，还有助于我们进一步学习近代各种光学实验技术，如光谱分析、光信息处理、晶体结构分析等等。
1.夫朗和费衍射衍射通常分为两类：一类是菲涅耳衍射，其条件为光源与衍射屏、衍射屏与接收屏的距离为有限远；另一类是夫琅和费衍射，其条件为光源到衍射屏、衍射屏到接收屏的距离均为无限远，或者说入射光和衍射光都是平行光。
夫琅和费衍射计算结果的过程很简单，所以一般实验中多采用夫琅和费衍射。
如果使用激光器作为光源（如普通的激光笔），其发射的光可以近似认为是平行光；一般衍射物是0.1mm的数量级，如果衍射屏与接收屏的距离大于1m,则衍射光大致上是平行光，这样就基本上满足了夫琅和费衍射的条件。
2.单缝衍射如图1所示，根据惠更斯一菲涅尔原理，狭缝上各点可以看成是新的波源，由这些点向各方发出球面次波，这些次波在接收屏上叠加形成一组明暗相间的条纹，按惠更斯一菲涅尔口°m迎日产原理，可以导出屏上任一点P。
处的光强为（图2）：上，式中。
为狭缝宽度，入为入射光波长，e为衍射角，/。
称为主极强，它对应于P0处的光强。
从曲线上可以看出：（1）当e=0时，光强有最大值10,称为主极强，大部分能量落在主极强上。
（2）当sin e=k〃a（k=±1,±2,……）时，I e=0,出现暗条纹。
因9角很小，可以近似认为暗条纹在e=k刀a的位置上。
还可看到主极强两侧暗纹之间的角距离是A e=2〃a,而其他相邻暗纹之间的角距离均相等（均为A e=川a）。
（3）两相邻暗纹之间都有一个次极强。
应用激光衍射法测量纺织品细丝直径激光衍射法是一种应用广泛的快速、精准的测量方法，它利用激光光源对待测物体进行照射，通过测量衍射光的形态和位置来推断待测物体的性质。
在纺织品工业中，细丝的直径是一个十分重要的参数，它直接影响织物的质量和性能。
利用激光衍射法测量纺织品细丝直径已成为一个热门的研究领域。
本文将介绍激光衍射法在测量纺织品细丝直径方面的应用，并探讨其优势和局限性。
激光衍射法利用激光光源对待测物体进行照射，使得物体表面产生衍射现象。
当激光光源照射到细丝表面时，会产生衍射光，衍射光的形态和位置与细丝直径密切相关。
通过测量衍射光的形态和位置，可以推断出细丝的直径大小。
激光衍射法测量细丝直径的原理比较简单，但需要精密的光学仪器和数据处理系统来实现精准的测量。
1. 非接触性测量：激光衍射法测量细丝直径是一种非接触性测量方法，不会对待测物体造成损伤，适用于对纺织品细丝进行精密测量。
2. 高精度：激光衍射法测量细丝直径具有高精度和高分辨率，可以实现对细丝直径的精确测量，适用于对纺织品细丝直径进行精密控制和质量检测。
3. 快速性：激光衍射法测量细丝直径的测量速度快，可以实现对大量细丝的快速测量和数据处理。
5. 适用性广泛：激光衍射法测量细丝直径适用于不同材质和直径范围的纺织品细丝，具有较强的通用性和适用性。
1. 环境要求高：激光衍射法测量细丝直径对测量环境要求较高，需要在相对稳定的环境条件下进行测量，避免外界光源和震动对测量结果的影响。
2. 光学系统复杂：激光衍射法测量细丝直径需要精密的光学系统和精密的数据处理系统，设备和技术要求较高。
激光衍射法是一种快速、精准、非接触性的测量方法，适用于纺织品细丝直径的测量。
它具有高精度、快速性、自动化和适用性广泛的优势，但对测量环境和设备要求较高，测量精度要求高。
在今后的纺织品工业中，激光衍射法将会得到更广泛的应用，为纺织品细丝直径的精密测量提供更多选择和可能。
衍射法测量细丝直径实验报告
实验目的：学习使用衍射法测量细丝直径。
实验器材：激光、透镜、细丝、刻度尺、旋转台、屏幕，直尺。
实验过程：
1.将激光束垂直入射到透镜上，利用透镜成像原理，可以在屏幕上得到明亮而清晰的光斑。
2.将细丝放置于激光束与透镜之间，并将细丝与激光束垂直，调整细丝的位置，使其在光斑中心。
3.旋转台旋转细丝，使光斑在屏幕上呈现出一系列明暗环形，称为菲涅尔衍射图案。
4.用直尺测量屏幕上菲涅尔衍射图案中一组明暗环的直径d。
5.根据直径d和激光波长λ之间的关系，求得细丝直径。
实验结果：利用衍射法测量，可得细丝直径d=0.05mm。
实验结论：衍射法能够较为准确地测量细丝的直径，并且该方法便于使用，实验过程简单。
实验二衍射法测量细丝直径
一、实验目的
1.了解衍射效应在计量技术中的应用。
2.掌握激光衍射法测量细丝直径的基本原理和测量方法。
二、实验原理
激光衍射法测量细丝直径是基于巴定理:两个互补的障碍物,其夫朗和费衍射图形、光强分布相同，位相相差π/2，因此，当细丝直径与狭缝宽度相等时，他们是两互补障该物，可以用测量狭缝的方法测量细丝直径。
测量原理如图12—1所示
图12—1
当一束激光照射到被测细丝上，发生衍射效应，在距光纤L距离处接收其衍射光强分布图，由衍射光强分布图测出第n级暗纹中心到中央零级条纹中心的距离X, 即可计算出细丝直径。
值得注意的是：此法虽然测量精度较高，但一般只适用于测量0.5mm以下的细丝直径，同时要求L ››d。
三、实验仪器与设备
激光参数测量系统（接收器移动距离为400mm）一套
四、实验内容与要求
实验内容
测量细铜丝直径
实验要求
1.根据远场夫朗和费衍射公式，导出d的计算式。
2.设计实验光路。
注意事项
1. 调整光路时不能用眼睛正对激光束，以免伤害眼睛。
要用白纸接收光。
2. 激光束与平台平行、且与接收器中心等高，保持与接收器移动方向垂直，光能量应全部进入接收器内。
3.接收器前狭缝开启的不要太大（0.2 —0.3mm），要与扫描间隔相匹配。

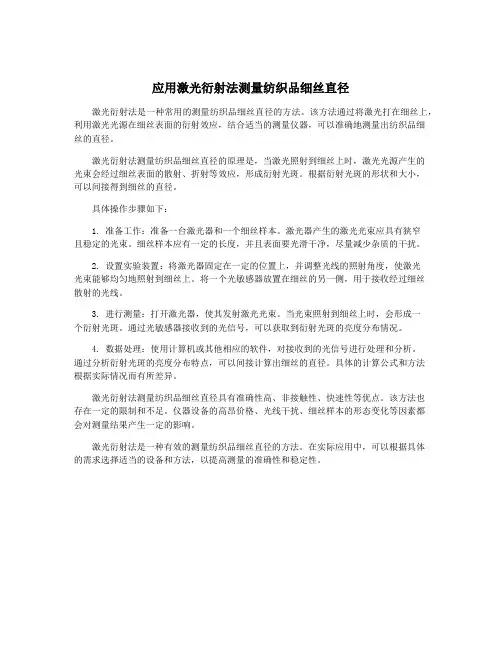

应用激光衍射法测量纺织品细丝直径
激光衍射法是一种广泛应用于纺织品细丝直径测量的非接触式测量方法。
这种方法通
过激光光束的衍射现象来测量纺织品细丝的直径，具有测量范围广、测量速度快、精度高
等优点，因此在纺织品行业得到了广泛应用。
激光衍射法测量纺织品细丝直径的原理是利用激光束照射到细丝上时，会产生光的衍
射现象，根据衍射光斑的形状和尺寸可以推算出细丝的直径。
具体的测量步骤如下：
第一步，将纺织品细丝样品固定在测量台上，使其与激光束垂直。
第二步，打开激光器，将激光束照射到细丝上。
第三步，观察并记录衍射光斑的形状和尺寸。
由于衍射光斑的形状与细丝的直径有关，因此可以通过测量光斑的形状和尺寸来推算细丝的直径。
第四步，根据光斑的形状和尺寸数据，计算出细丝的直径。
通常使用光学公式和相关
的数学算法来进行计算。
激光衍射法测量纺织品细丝直径的优点是测量范围广，可以测量直径在微米到毫米级
别的细丝；测量速度快，只需几秒钟到几分钟即可完成一次测量；测量精度高，可以达到
亚微米级别的精度。
激光衍射法测量纺织品细丝直径也存在一些限制。
测量结果可能会受到环境因素的干扰，如灰尘、气流等，需要在干净的环境下进行测量。
样品的表面质量会对测量结果产生
影响，需要保证细丝表面的光洁度和均匀性。

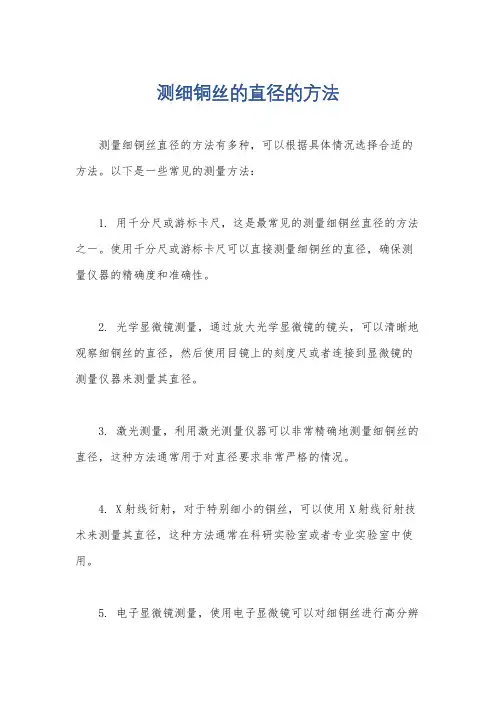

测细铜丝的直径的方法
测量细铜丝直径的方法有多种，可以根据具体情况选择合适的方法。
以下是一些常见的测量方法：
1. 用千分尺或游标卡尺，这是最常见的测量细铜丝直径的方法之一。
使用千分尺或游标卡尺可以直接测量细铜丝的直径，确保测量仪器的精确度和准确性。
2. 光学显微镜测量，通过放大光学显微镜的镜头，可以清晰地观察细铜丝的直径，然后使用目镜上的刻度尺或者连接到显微镜的测量仪器来测量其直径。
3. 激光测量，利用激光测量仪器可以非常精确地测量细铜丝的直径，这种方法通常用于对直径要求非常严格的情况。
4. X射线衍射，对于特别细小的铜丝，可以使用X射线衍射技术来测量其直径，这种方法通常在科研实验室或者专业实验室中使用。
5. 电子显微镜测量，使用电子显微镜可以对细铜丝进行高分辨
率的测量，可以得到非常精确的直径数据。
在选择测量方法时，需要考虑到细铜丝的直径范围、精确度要求、实验条件等因素，以便选择最适合的测量方法。
另外，在进行测量时，需要注意操作规范，确保测量结果的准确性和可靠性。
评分：
大学物理实验设计方案
及实验报告
实验题目：微小线径的测定
专业班级：
姓名：
指导教师：
2005年11月6日
实验七 微小线径的测定
本实验是采用光的衍射方法，根据巴俾涅（Babinet ）原理来间接测量头发丝的直径。
实验目的
1．观察细线衍射现象 。
2．验证光的衍射理论。
3．学会用衍射法测量细丝的直径。
实验原理
根据巴俾涅（Babinet ）原理“两个互补屏所产生的衍射图形，其形状和光强完全相同，仅相位差为π/2。
”可知细丝衍射图形和狭缝衍射图形是相同，细丝衍射计算和狭缝衍射计算相同。
当光在传播过程中经过障碍物时，例如不透明物体的边缘、不透明物体中的小孔、细线、狭缝等，一部分光会传播到几何阴影中去，产生衍射现象。
如果障碍物的尺度与波长相近，那么这样的衍射现象就比较容易观察到。
单缝衍射可分二种：1）菲涅耳衍射，单缝距光源和接收屏均为有限远或者说入射波和衍射波都是球面波；2）夫琅和费衍射，单缝距光源和接收屏均为无限远或者相当于无限远，即入射波和衍射波都可看作是平面波。
图 1
在本实验中，散射角极小的激光器产生的激光束通过一条很细的细丝，在细丝后较远的地方放上观察屏，就可看到衍射条纹，如图1所示。
当激光照射在细丝上时，根据惠更斯-菲涅耳原理，单缝上每一点都可看成是向各个方向发射球面子波的新波源。
由于子波迭加的结果，在屏上可以得到一组平行于细丝的
明暗相间的条纹。
由理论计算可得垂直入射于单缝平面的平行光经单缝衍射后光强
202
sin I I θθ= Bx =θ
D d
B λπ= d 是细丝的直径，λ是波长，D 是细丝位置到接收屏位置的距离，x 是从衍射条纹的
中心位置到测量点之间的距离。
当θ相同，即x 相同时，光强相同，所以在屏上得到的光强相同的图样是平行于细丝的条纹。
当θ=0时，x=0，I=I0，在整个衍射图样中，此
处光强最强，称为中央主极大。
当θ=Kπ（K=±1，±2，…），即x=KλD/d时，I=0，在这些地方为暗条纹。
暗条纹是以光轴为对称轴，等间隔地、左右对称地分布的。
中央亮条纹的宽度Δx可用K=±1的两条暗条纹间的间距确定，Δx=2λD/d；某一级暗条纹的位置与直径d成反比，d大，x小,各级衍射条纹向中央收缩，当d宽到一定程度，衍射现象便不明显了，只能看到中央位置有一条亮线，这时可认为光线是沿直线传播的。
如果测得了第K级暗条纹的位置x，就可求得细丝的直径为：
d=KλD/x （1）
因此，利用光的衍射可以测量细丝的直径
实验仪器
He-Ne激光器、自制衍射物（头发丝固定在支架上）、卷尺（3米以上）、白纸、直尺实验步骤
1.开He-Ne激光电源，调节其水平度。
2．把已制作好的细丝靠近激光管管口，使激光照到细丝上。
调节细丝水平位置，激光器要与接收屏垂直，衍射条纹上下对称，并且能清晰的看到衍射条纹。
3．用细长的白纸条覆盖在衍射条纹上并在中间明条纹和相应的暗条纹上做出标记。
4．用直尺测出第±1，±2，±3，±4，±5级暗条纹的位置x。
5. 用米尺测量细丝到接收屏之间的距离D。
6.由（1）式分别计算出细丝直径d，求出细丝直径d的平均值。
数据记录
1.以中央最大光强处为x轴坐标原点，分别测出第k级暗条纹的位置。
2．根据暗条纹的位置，用式(1)分别计算出细丝直径，然后求其平均值。
数据记录表λ=6.328×10-7m D=
实验报告
实验仪器
He-Ne 激光器、自制衍射物（头发丝固定在支架上）、卷尺（3米以上）、白纸、直尺
数据记录表及数据处理
λ=6.328×10-7m D= 7.628 m
d 1=1
1X D K λ =52
71004.81000.6628
.710328.61---⨯=⨯⨯⨯⨯m 同理可得:
d 2=7.48×105-m d 3=7．94×105-m d 4=7．69×105-m d 5=7．86×105-m d 6=7．70×105-m d 7=7．82×105-m d 8=7．77×105-m d 9=7．82×105-m d 10=7．66×105-m
S d =∑=--n
i i
d d n 1
2)(11
=
10222222222210])12.0(04.0)01.0(04.0)08.0(08.0)09.0(16.0)30.0(26.0[1
101
-⨯-++-++-++-++-+-
=0.25
10-
⨯m
U
d = S
d
=0.25
10-
⨯m
%
2
10
8.7
10
2.0
5
5
=
⨯
⨯
=
=
-
-
d
U
U d
rd
结果表达
d=(7.8±0.2)5
10-
⨯m%2±=
rd
U
心得体会：
长期做物理实验，我们都是草草就完工，用最短的时间完成步骤繁复，理论性强的实验。
无论用什么方法，完成便完事大吉。
如今，做完物理设计性实验后，我们才明了走马观花似的做实验是绝对得益不多的。
以前做预习报告，我们都是照本宣科，书上有什么便抄什么，看懂万岁。
设计性实验顾名思义就是设计，预习报告当然也要设计。
我们根据老师给出的大概原理，大家分工合作，从网上、图书馆、课本等找到了相关的资料，然后经过商讨，文字处理，画图等步骤，才完成了初步成果。
由于过去的实验大都是老师演示一遍，我们就照着做。
现在真正要自己动手，我们却遇到了很多困难。
很多细节我们都没考虑到，如发丝的选择，衍射屏的制作，白纸的定位，He-Ne激光器跟衍射屏的相对位置等。
找到一根优质的发丝便会事半功倍了。
由于刚开始选择的发丝的质量不好，造成墙上衍射成的亮条纹间的两端全部错位了，给实验数据的测量造成极大的影响。
如衍射屏的制作：由于我们还没作好充分准备，在即将做实验时我们才找来了一个废磁盘，但磁盘的定位又成了另一问题。
经老师的提点，我们都恍然大悟，找来了一个报纸夹，最终完成了一个既灵活又实用的衍射屏。
白纸条的定位与暗条纹中点的划分也很讲究。
既要讲求细心也要讲求耐心。
可能一不小心，数据便会出现很大的误差，实验就要重做。
最后，经过一系列的测量操作与老师的大力帮助，我们终于完成了《微小线径的测定》实验。
设计性实验的最后一步就是写实验报告。
由于前面预习报告与实验测量的成功已给实验报告的完成打下坚实的基础，完成报告已经不是问题了。
有了以前的经验，我们一路过五关斩六将，完成了实验目的、实验原理、实验步骤到数据处理，最后到这一篇心得体会。
经过这次实验，我们才发现实践操作是如此的重要。
它既锻炼了我们的操作技能也发挥了我们的创造性思维。
总结：凡事都要细心、耐心、真心！。
