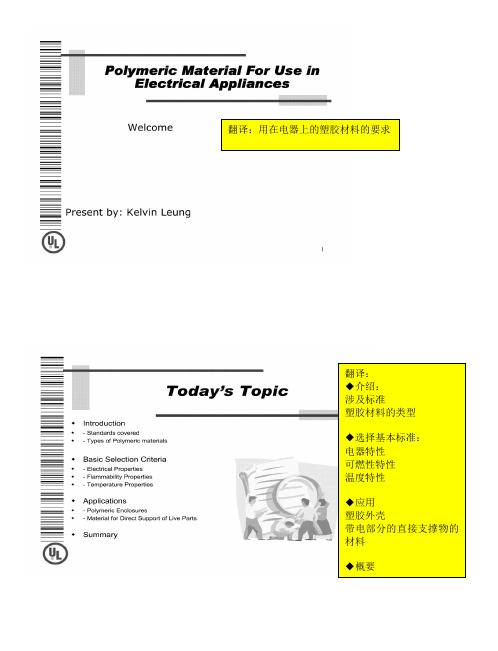

翻译：用在电器上的塑胶材料的要求翻译：◆介绍：涉及标准塑胶材料的类型◆选择基本标准：电器特性可燃性特性温度特性◆应用塑胶外壳带电部分的直接支撑物的材料◆概要翻译：UL标准UL746C—使用在电器设备上的塑胶材料的评估。

笔记：主要为如何根据黄卡上的信息选择材料材料类型：热塑性塑胶热固性人造橡胶（弹性体）翻译： 电气特性：抗灼热丝点燃（HWI ）：点燃缠绕着电阻丝的样品的平均秒数，其中电阻丝通以规定等级的电流。

等级分为：0、1、2、3、4、5笔记：把发热丝包在材料的外表面，通电，看材料燃烧时间的长短，如在7S 内燃烧就为第5个等级。

样品消耗功率：0.26W/mm翻译： 电气特性:抗电弧点燃（HAI ）：当以标准的速度在材料表面施加电弧，点燃材料的电弧数量。

笔记：两个高压电极之间按一定的频率产生电弧，看多少个电弧能使材料燃烧，共分为0、1、2、3、4个等级固定电极可移动电极 条形样板翻译：电气特性：相对漏电起痕指数（CTI）：用于评估材料暴露在不同污染环境下的漏电可能导致的火灾或电击危害。

笔记：CTI：材料抗污染的程度，材料表面一段时间后会堆积一定的污染物，在材料的两端连接两个电极，看污染到多少程度会使材料表面两个电极相通。

分为0、1、2、3、4、5个等级CTI数字与厚度没有关系翻译：在塑胶材料库中的ＨＷＩ、ＨＡＩ、ＣＴＩ（＋）――原始材料和不超过５０％的重量内含物的碾磨材料的混合，具有同样的基本材料特性。

（ｆ１）――适于户外使用，并根据ＵＬ７４６Ｃ，暴露在紫外线下，水源和浸入水中的材料。

注意――１）色粉的材料名称要有后缀的字母和数字。

２）材料名称前面可以有“ＺＹＴ”，“ＭＩＮ”，“ＺＥＮ”“ＤＥＬ”“ＣＲＡ”“ＲＹＮ”这些前缀。

翻译：可燃性：基本可燃性等级ＨＢ、Ｖ－２、Ｖ－１、Ｖ－０次级可燃性等级５ＶＢ，５ＶＡＨＦ－１，ＨＦ－２，ＨＢＦＶＴＭ－２，ＶＴＭ－１，ＶＴＭ－０笔记：基本等级：主要根据火焰大小分类次级等级测试方法：如５ＶＢ，５ＶＡ，在燃烧的材料下放棉花，燃烧时的渣会使棉花燃起来就为５ＶＡ，燃不起来就是５ＶＢＶＴＭ－２，ＶＴＭ－１，ＶＴＭ－０防火级别等同于Ｖ－２、Ｖ－１、Ｖ－０ＶＴＭ为超薄片的含义，如马达上的绝缘纸在塑胶资料库中的火焰等级，笔记：可燃性等级看表中圈起部分（表格同表８）翻译：ＲＩＴ：电气ＲＴＩ，与关键电气绝缘特性联系在一起。

广东东菱凯琴集团UL746C用在电器上的塑胶材料的要求UL746C版本：第五版，2001译文版本：A翻译：审批：日期：目录介绍1. 范围2. 概述3. 术语外壳4. 概述5. 便携式无人照看的家用电器-用HB材料的要求5.1 概述5.2 电气连接5.3 靠近连接处的材料5.4 引线，套管，胶带6. 便携式器具（删掉）7. 固定式或驻立式器具（删掉）电气绝缘8. 材料属性8.1 概述8.2 未满足表 8.1的考虑9.内部挡板Performance Criteria10. 概述电气特性11. 相对漏电起痕指数（CTI）12.电气强度13. 抗电弧点燃（HAI）14. 抗灼热丝点燃（HWI）-过载测试或整机的灼热丝燃烧测试14.1 概述14.2 过载测试14.3 整机的灼热丝燃烧测试(GWEPT)15. Inclined plane tracking16. 体积电阻率燃烧性17. 燃烧性– 12mm高的火焰18. 燃烧性– 20mm高的火焰19. 燃烧性– 127mm高的火焰20. 外壳燃烧性– 746-5VS20.1 测试要求21. 外壳燃烧速率–大面积的部件22. 阻燃性涂层22.1 概述22.2 测试要求机械性能23. 抗挤压性能24. 抗冲击性尺寸变化25. 蠕变永久性26. 永久性26.1 概述26.2 维卡氏软化点26.3 热变形温度26.4 球压测试温度27. 抗紫外线辐射28. 浸水测试28.1 概述28.2 尺寸变化考虑到最终的使用29. 非正常测试30. Severe conditions热学性能31 模塑应力测试 Mold stress-relief distortion32 马达的输入功率33 模塑应力测试后的电源线拉力测试34 温度判断–概述35 Functinal-use temperature indices36 Generic thermal index37 relative thermal index（RTI）38 Relative thermal capability（RTC）39 Relative thermal capability (alternate)40 超过最高使用温度点的温度漂移Temperature excurtions beyond the maximum use temperature特殊用途41 概述–胶粘剂 adhesive42功能分析43 测试验证43.1 最终产品的用途分析43.2 环境的影响44 Coil forms45 PCB板上的涂层敷金属的部件Metallized parts46 概述47 Ductile coatings48 Brittle coatings测试49 概述49.1 要求49.2 电压表49.3 漂白布49.4 电压和频率50 最终产品的抗电弧燃烧测试51 过载测试52 燃烧性 - 12mm 高的火焰53燃烧性 - 20mm高的火焰54燃烧性 - 127mm高的火焰55 外壳的燃烧性- 746-5VS56 阻燃涂层测试57 抗挤压性58 抗冲击性59抗紫外线暴晒（耐候性）60 浸水测试61 非正常操作62 Severe conditions test63 模塑应力变形64 球压测试65马达的输入功率66 Relative thermal capability (RTC)67 Relative thermal capability(alternate)68 超过最高使用温度点的温度漂移- 举例Temperature excursion beyond the maximum use temperature 69温度判断–举例70温度判断–举例（Alternate RTC）71 胶粘剂- 特殊用途Coil Form72 PCB板上的涂层测试73 胶带粘性测试74 泄漏电流测试75 整机的灼热丝燃烧测试（GWEPT）标识76 标识附录A介绍1 范围1.1 以下为用在电器中的塑胶材料的要求和测试方法。

广东东菱凯琴集团UL746C用在电器上的塑胶材料的要求UL746C版本：第五版，2001译文版本：A翻译：审批：日期：目录介绍1. 范围2. 概述3. 术语外壳4. 概述5. 便携式无人照看的家用电器-用HB材料的要求5.1 概述5.2 电气连接5.3 靠近连接处的材料5.4 引线，套管，胶带6. 便携式器具（删掉）7. 固定式或驻立式器具（删掉）电气绝缘8. 材料属性8.1 概述8.2 未满足表 8.1的考虑9.内部挡板Performance Criteria10. 概述电气特性11. 相对漏电起痕指数（CTI）12.电气强度13. 抗电弧点燃（HAI）14. 抗灼热丝点燃（HWI）-过载测试或整机的灼热丝燃烧测试14.1 概述14.2 过载测试14.3 整机的灼热丝燃烧测试(GWEPT)15. Inclined plane tracking16. 体积电阻率燃烧性17. 燃烧性– 12mm高的火焰18. 燃烧性– 20mm高的火焰19. 燃烧性– 127mm高的火焰20. 外壳燃烧性– 746-5VS20.1 测试要求21. 外壳燃烧速率–大面积的部件22. 阻燃性涂层22.1 概述22.2 测试要求机械性能23. 抗挤压性能24. 抗冲击性尺寸变化25. 蠕变永久性26. 永久性26.1 概述26.2 维卡氏软化点26.3 热变形温度26.4 球压测试温度27. 抗紫外线辐射28. 浸水测试28.1 概述28.2 尺寸变化考虑到最终的使用29. 非正常测试30. Severe conditions热学性能31 模塑应力测试 Mold stress-relief distortion32 马达的输入功率33 模塑应力测试后的电源线拉力测试34 温度判断–概述35 Functinal-use temperature indices36 Generic thermal index37 relative thermal index（RTI）38 Relative thermal capability（RTC）39 Relative thermal capability (alternate)40 超过最高使用温度点的温度漂移Temperature excurtions beyond the maximum use temperature特殊用途41 概述–胶粘剂 adhesive42功能分析43 测试验证43.1 最终产品的用途分析43.2 环境的影响44 Coil forms45 PCB板上的涂层敷金属的部件Metallized parts46 概述47 Ductile coatings48 Brittle coatings测试49 概述49.1 要求49.2 电压表49.3 漂白布49.4 电压和频率50 最终产品的抗电弧燃烧测试51 过载测试52 燃烧性 - 12mm 高的火焰53燃烧性 - 20mm高的火焰54燃烧性 - 127mm高的火焰55 外壳的燃烧性- 746-5VS56 阻燃涂层测试57 抗挤压性58 抗冲击性59抗紫外线暴晒（耐候性）60 浸水测试61 非正常操作62 Severe conditions test63 模塑应力变形64 球压测试65马达的输入功率66 Relative thermal capability (RTC)67 Relative thermal capability(alternate)68 超过最高使用温度点的温度漂移- 举例Temperature excursion beyond the maximum use temperature 69温度判断–举例70温度判断–举例（Alternate RTC）71 胶粘剂- 特殊用途Coil Form72 PCB板上的涂层测试73 胶带粘性测试74 泄漏电流测试75 整机的灼热丝燃烧测试（GWEPT）标识76 标识附录A介绍1 范围1.1 以下为用在电器中的塑胶材料的要求和测试方法。

工程开发参考资料制定：杨爱东审核：工程中心1安规常见的名詞解释UL746C1．触及零件—指零件位于人体直接或使用测试针或工具可以接触到的位置，或距开口处不远的位置。

2．有人看管的间歇工作家用电器—指家庭中不经常使用，或者一次使用时间很短，使用时有人看管的电器，如电动刀，电动开罐器，风筒之类。

3．分支电路—在布线系统中，分支电路是位于最终使用器具一边的部分，为永久接线设备提供接线端子，或为带电源插头器具提供插座插口。

4．相对漏电起痕电压—相对漏电起痕电压（CTI）的测量方法在UL 746A“Standard for Polymeric Materials – Short Term Property Evaluations”有介绍，介绍了固体绝缘材料在潮湿条件下的漏电起痕电压的测量方法。

漏电起痕（CTI）电压范围（伏）PLC 值600≤TI 0400≤TI＜600 1250≤TI＜400 2175≤TI＜250 3100≤TI＜175 40≤TI＜100 55．绝缘保护涂层—涂覆于印刷线路板上的保护涂层，用以提高导体之间的绝缘强度，使其免受环境影响。

6．带电源线器具—指用电源线接到分支电路上的电器产品。

7．台式器具—指使用过程中支撑或固定于柜子，桌子或凳子上的器具。

8．装饰性零件—零件只用于装饰作用，而不是作为带电零件的绝缘外壳。

9．外壳—指产品的以下部分：a）将能引起电击的全部零件或一个零件屏蔽起来，和/或工程开发参考资料制定：杨爱东审核：工程中心2b）阻止产品内因电弧引起的火焰的扩散。

10。

接线端子—指安装人员可将电源线或其它连接线接到电路上的任何端子。

11．固定式器具—指其电源线永久连接到电路中的器具。

12．阻燃等级—材料的阻燃等级由UL 94 “Test for Flammability of Plastic Materials for Parts in Device and Appliance”所叙述的测试方法来求得。
