变压器一次和二次侧的熔丝选择方法

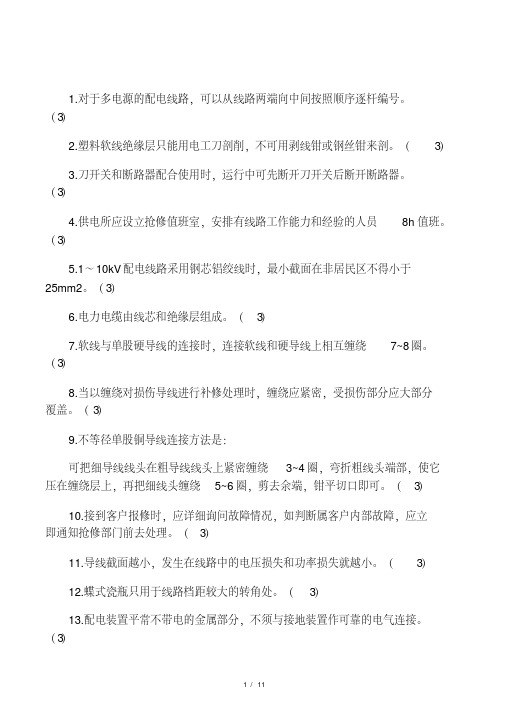

1.对于多电源的配电线路，可以从线路两端向中间按照顺序逐杆编号。

（3）2.塑料软线绝缘层只能用电工刀剖削，不可用剥线钳或钢丝钳来剖。

（3）3.刀开关和断路器配合使用时，运行中可先断开刀开关后断开断路器。

（3）4.供电所应设立抢修值班室，安排有线路工作能力和经验的人员8h值班。

（3）5.1～10kV配电线路采用钢芯铝绞线时，最小截面在非居民区不得小于25mm2。

（3）6.电力电缆由线芯和绝缘层组成。

（3）7.软线与单股硬导线的连接时，连接软线和硬导线上相互缠绕7~8圈。

（3）8.当以缠绕对损伤导线进行补修处理时，缠绕应紧密，受损伤部分应大部分覆盖。

（3）9.不等径单股铜导线连接方法是：可把细导线线头在粗导线线头上紧密缠绕3~4圈，弯折粗线头端部，使它压在缠绕层上，再把细线头缠绕5~6圈，剪去余端，钳平切口即可。

（3）10.接到客户报修时，应详细询问故障情况，如判断属客户内部故障，应立即通知抢修部门前去处理。

（3）11.导线截面越小，发生在线路中的电压损失和功率损失就越小。

（3）12.蝶式瓷瓶只用于线路档距较大的转角处。

（3）13.配电装置平常不带电的金属部分，不须与接地装置作可靠的电气连接。

（3）14.横担必须装的水平，其倾斜度不得大于30mm。

（3）15.链条葫芦起重能力在5t以下的只允许二人拉链，5t以上的允许三人拉链。

（3）16.导线绝缘层破损和导线接头连接后均应恢复绝缘层，恢复后绝缘层的绝缘强度不应低于原有绝缘层的绝缘强度50%。

（3）17.使用喷灯时不能戴手套，在有火的地方加油。

要防止喷射的火焰燃烧到易燃易爆物。

（3）18.采用锥型电杆的直线杆必须装设卡盘。

（3）19.线路巡视的形式只有正常巡视、故障巡视、登杆检查三种。

（3）20.拉线的经济夹角是30°。

（3）21.单人巡线时，可以攀登杆塔，但与带电部分保持足够的安全距离。

（3）22.对于一般中小型铝绞线或钢芯铝绞线，不可用紧线器紧线。

配电线路工专业理论知识复习题库与答案1、杆上工作人员与相邻10kV带电体的安全距离不小于( )米，严禁作业人员穿越低压带电导线。

A、0.4B、0.7C、1D、1.5答案：B2、一电流互感器，其变比K＝100，二次侧电流表读数为4.5A，则被测电路的一次电流为( )。

A、0.45AB、4.5AC、450AD、45A答案：C3、钢芯铝绞线接头处的绝缘层、半导体层的剥离长度，当钢芯搭接时，其一根绝缘线比钢接续管和铝接续管长度之和的( )长20～30mm，另一根绝缘线比钢接续管和铝接续管的长度之和长40～60mm。

A、1/2B、1/3C、1/4D、1/5答案：A4、柱上电容器的保护熔丝可按电容器额定电流的( )倍进行整定。

A、1.0-1.5B、1.2-1.3C、1.5-2.0D、2.0-3.0答案：B5、钢圈连接的钢筋混凝土电杆宜采用电弧焊接，钢圈应对齐找正，中间留( )的焊口缝隙。

A、10～15mmB、15～20mmC、2～5mmD、5～10mm6、电气设备分为高压和低压两种，电压等级在( )称为高压。

A、1000V以上者B、1000V及以上者C、250V以上者D、250V及以上者答案：A7、铝绞线和钢芯铝绞线的保证拉断力不应低于计算拉断力的( )。

A、100%B、85%C、90%D、95%答案：D8、( )是将导线固定在非直线杆塔的耐张绝缘子串上。

A、UT线夹B、并沟线夹C、耐张线夹D、悬垂线夹答案：C9、在串联电路中各个电阻通过的( )都是相同的。

A、功率B、电压C、电流D、电量答案：C10、触电急救救护原则，下列那项( )是错误的。

A、迅速B、就地C、正确D、坚持答案：C11、安全带的围杆带，以( )静拉力试验5min，以不变形或破断为合格。

A、1205NB、205NC、2205N12、直埋电缆在直线段每隔30m-50m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的( )标志或标桩。

A、警示B、警告C、路径D、方向答案：C13、现场勘察，线路运行部门负责人或运行值班长持工作地段区域的线路图，到现场核对现场杆号、设备名称、编号和断路器、隔离开关的断、合位置，以及绝缘导线的( )位置。

楼主说的是400kvA的变压器吧，额定电压应该是10kv/0.4kv，熔丝配置有这样一个原则，100kvA以下的变压器熔丝的额定电流按变压器一次额定电流的2－3倍选择，考虑[wiki]机械[/wiki]强度，最小不得小于10A；100kvA以上的变压器，熔丝的额定电流按变压器额定电流的1.5－2倍来选择。

kvA指的是变压器的视在功率，用S来表示，kw指的是有功功率，用符号P来表示，除此之外还有一个无功功率用Q来表示。

它们的关系用一个直角三角形来表示，视在功率S是三角形的斜边；有功功率是三角形的一个直角边，无功功率是一个直角三角形的直角边。

7 f: b7 l8 L& P" ~* eS＝IU；P＝cos角度IU；Q＝sin角度IU& Y! |/ Y$ s/ X2 @/ B+ {400kvA的变压器一次侧额定电流为：I＝S／U＝400／10＝40（A），熔丝可在1.5至2倍来选择，选择75A的即可。

熔体额定电流3、5、7.5、10、20、30、40、50、75、100、150及200A等规格。

7 E W2 [9 w" n( f低压侧的电流为：I＝400／0.4＝1000A。

3 n! m. \$ ?3 o) d它们之间有个功率因数，功率因数越大，有功功率减小，无功功率（不做功的损耗）增大。

视在功率是保持不变的。

感性负荷带的越多，则功率因数越低，所以为了改变功率因数，一般在低压侧并联电容器的办法来实现，投入和退出都是用自动控制，将功率因数控制在一定的范围内。

这样的解释不知道楼主是否明白点了，可以去看点电工方面的书。

这是基础方面的。

怎样选择配电变压器的保险丝容量?答:选择配电变压器的一次、二次保险丝容量时，应按下列要求选用:(1)变压器一次保险丝是作为变压器内部故障保护用的。

其容量应按变压器一次额定电流的1.5~3倍来选择。

考虑到熔丝的机械强度一般高压保险丝不小于10A。

低压配电房操作标准一、合闸送电操作规范1.非机电组人员不得进行合闸操作作业。

2.合闸前，应断开各分路全部空气开关。

3.确定整个线路无人进行操作，无短路现象。

4.合闸后检查各表指示，并观察5分钟。

二、停电操作规范1.断开各分回路的空气开关，拉下各回路刀闸开关。

2.断开低压配电柜总开关。

3.挂好禁止合闸标志。

三、维护作业1.严禁带电操作。

2.按计划进行维护保养。

编辑本段配电房安全操作规程1、送电：(大厦供电中断，需迅速恢复供电)①查清是外部输电线路故障，还是内部配电线路故障。

外部故障：变压器无工作(无响声，显示屏无显示)；内部故障：变压器工作正常(有响声，显示屏显示温度，风扇运转指示灯亮)。

②外部线路故障停电，与供电部门联系后，等待恢复送电。

③内部线路故障停电，迅速查明故障原因并立即排除后送电。

④送电步骤：切断各路负荷开关(特别是照明部分)；按下1#柜、5#柜绿色起动按钮，电压表指示正常(400v)；逐个闭合各路负荷开关。

⑤若变压器有工作(有响声，有温度显示)，而风扇指示灯不亮，则说明外部输电线路有停过电，后又立即恢复送电，此时只须启动冷却风扇再按送电步骤送电。

2、停电：(设备检修或其它原因需停电)①设备检修停电：断开相应的断路器，经检验无电后，并采取必要的安全操作措施，(主要有：设备电源线及外壳的接地保护，悬挂“有人操作、禁止合闸”的警示标志牌，做好检修人员的绝缘防护等)，即可进行设备检修。

②若需全面停电：则必须逐个断开各断路器，然后按下1#柜、5#柜红色按钮。

③切断高压电源必须按高压环网开关柜操作说明，认真执行。

编辑本段配电变压器故障原因及对策1 故障原因分析1.1 绕组故障1.1.1 变压器电流激增由于部分农村低压线路维护不到位，经常发生过负荷和短路，发生短路时变压器的电流超过额定电流几倍甚至几十倍，线圈温度迅速升高，导致绝缘老化，同时绕组受到较大电磁力矩作用，发生移位或变形，绝缘材料形成碎片状脱落，使线体裸露而造成匝间短路。

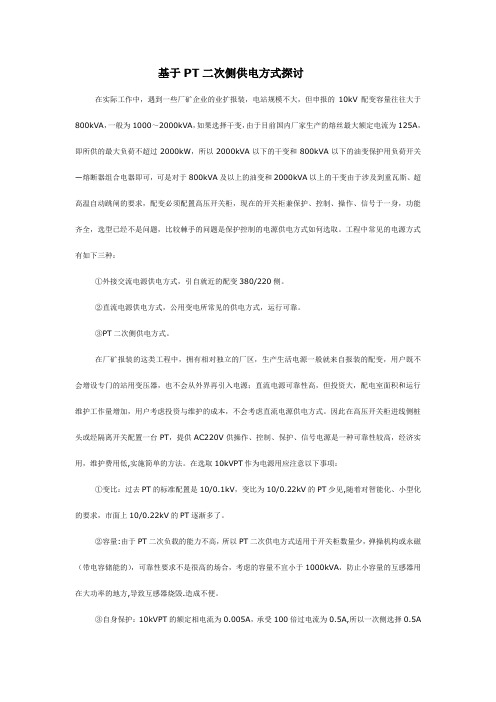

基于PT二次侧供电方式探讨在实际工作中，遇到一些厂矿企业的业扩报装，电站规模不大，但申报的10kV配变容量往往大于800kVA，一般为1000～2000kVA，如果选择干变，由于目前国内厂家生产的熔丝最大额定电流为125A，即所供的最大负荷不超过2000kW，所以2000kVA以下的干变和800kVA以下的油变保护用负荷开关—熔断器组合电器即可，可是对于800kVA及以上的油变和2000kVA以上的干变由于涉及到重瓦斯、超高温自动跳闸的要求，配变必须配置高压开关柜，现在的开关柜兼保护、控制、操作、信号于一身，功能齐全，选型已经不是问题，比较棘手的问题是保护控制的电源供电方式如何选取。

工程中常见的电源方式有如下三种：①外接交流电源供电方式，引自就近的配变380/220侧。

②直流电源供电方式，公用变电所常见的供电方式，运行可靠。

③PT二次侧供电方式。

在厂矿报装的这类工程中，拥有相对独立的厂区，生产生活电源一般就来自报装的配变，用户既不会增设专门的站用变压器，也不会从外界再引入电源；直流电源可靠性高，但投资大，配电室面积和运行维护工作量增加，用户考虑投资与维护的成本，不会考虑直流电源供电方式。

因此在高压开关柜进线侧桩头或经隔离开关配置一台PT，提供AC220V供操作、控制、保护、信号电源是一种可靠性较高，经济实用，维护费用低,实施简单的方法。

在选取10kVPT作为电源用应注意以下事项：①变比：过去PT的标准配置是10/0.1kV，变比为10/0.22kV的PT少见,随着对智能化、小型化的要求，市面上10/0.22kV的PT逐渐多了。

②容量:由于PT二次负载的能力不高，所以PT二次供电方式适用于开关柜数量少，弹操机构或永磁（带电容储能的），可靠性要求不是很高的场合，考虑的容量不宜小于1000kVA，防止小容量的互感器用在大功率的地方,导致互感器烧毁.造成不便。

③自身保护：10kVPT的额定相电流为0.005A，承受100倍过电流为0.5A,所以一次侧选择0.5A的熔芯,二次侧一般不设熔丝和其他保护设施.④精度：PT二次侧专门作为电源使用，不考虑精度，不能与计量、测量用的PT混用，否则计量、测量会有误差。

电力线路工必知必会题库名目一、填空题〔30题〕二、选择题〔30题〕三、判定题〔40题〕四、简答题〔40题)五、咨询答题〔20题〕电力线路工必知必会题库一、填空题〔30题〕1.在运行中的高压设备上作业分为：全部停电作业、作业、作业、带电作业。

〔邻近带电；不停电〕2．一级负荷的供电原那么是：两路供电，确保在故障情况下也能够供电，对两路电源的转换时刻有要求。

〔可靠电源；不间断〕3.登杆作业前，必须对、和的各种平安用具进行检查。

〔杆根、杆身；使用〕4.送电时先合开关，后合开关，先合开关后合开关，先合受电后合配电。

〔高压，低压，隔离，负荷〕5.检电工作应在以后进行，检电时应使用适宜的检电器，并先在其它上试验，确认良好后进行。

〔停电，电压等级，带电设备〕6.低压线路的停电作业，在工作地点验明后，将各相________接地。

〔无电；短路〕7.电缆的移设，撤换及接头盒的移动，一般应在及________进行。

〔停电；放电后〕8．碍事架空线路驰度变化的因素有、、。

〔气温，风速，覆冰厚度〕9.标示牌的种类有、、、。

〔警告类，禁止类，准许类，提醒类〕10.架空线路的常见电气故障有、、、。

〔单相接地，两相短路，三相短路，缺相〕11.跌落式开关的常见故障有、、。

〔熔丝管烧损，熔丝管误跌落，熔丝误断〕12.熔断器的用途是、。

〔短路保卫，严重过载〕13.电力线路常见的故障有、、。

〔断杆，断线，线路接地〕14.倒闸作业工作送电时应、、。

(先隔离后负荷,先受电后配电,先高压后低压)15.电缆运行中尽缘最薄弱故障率最高的部位是和。

〔电缆终端头，中间接头〕16.电缆在电杆上应采纳固定，各固定点之间的距离不应大于________m.〔抱箍；1.5〕17.铁路各车站及设有人员瞧管的道口都应有可靠的，沿线车站原那么上通过电力贯穿线供电。

〔电力提供〕18.在铁路四面施工时，在列车到达前必须将工具、器材移出外。

〔铁路限界〕19.变压器绕组漏电通常是由于或________所引起的。

变压器的组别测试方法及检查准备工作要求变压器如何做好保养变压器的组别测试方法及检查准备工作要求变压器的组别测试方法方法一：双电压表法做法：将电源接入变压器，通过测一，二次电压来判定变压器的组别，现在一些智能仪器电压比，接线组别一起测出要求：将电源接入变压器，通过测一，二次电压来判定变压器的组别，现在一些智能仪器电压比，接线组别一起测出。

要求：它要就三相电压基本上是平衡的，不平衡度不应超过2%，否则测量误差太大甚至造成无法判定的连接组别。

方法二：直流法一般现场不进行试验，经大修后变压器可接受此方法进行。

方法三：多功能的变压器变比，组别，极性自动数字式电桥。

变压器吊芯检查试验准备工作：首先要对气候和环境进行考虑和布置。

对人力进行布置。

对机具，材料进行布置。

有完善可行的方案，工序的布置和实在实施措施。

吊芯检查工作是在吊芯过程中进行的，如若准备不充分将会延长吊芯的时间，器身长时间暴露在空气中，将不利于吊芯工作器身检查的紧要项目。

对全部的螺栓进行检查，螺栓的紧固情况检查一遍，并再次紧固一遍，不应有松动，并应有防松措施。

对穿芯螺栓的检查，查夹紧铁芯的穿钉螺栓是否松动，并测量全部穿芯螺栓对铁芯的绝缘电阻。

对铁芯的检查，铁芯不应有变形和松动，检查铁芯的片间绝缘，铁芯自身绝缘应良好，拆开接地线后对地绝缘应良好，拆开屏蔽接地引线，检查屏蔽对地绝缘良好，检查铁芯的接地情况，铁芯只允许显现多点的接地情况。

对绕组检查，绕组的绝缘层完整无损，无变形。

引出线无破损，绝缘无损伤，引出线绑扎固定坚固，安全距离符合规定，暴露部分无尖角毛刺，引出线与套管连接牢靠，绕组到分接开关的接线，分接开关到套管的接线正确。

变压器是配电网中常见的电力设备之一，在基层管理工作中，也是接触较多的电力设备。

作为一名基层管理人员，变压器正常运行与否不仅关系到电网安全，还会影响电力企业在用户心中的形象。

下面我就谈谈我所在变压器维护保养方面的阅历。

1、加强日常巡察、维护和定期测试我所依照台区管理人员分工范围，除了定期开展巡察工作外，还要求管理人员加强日常巡察，定人定责。

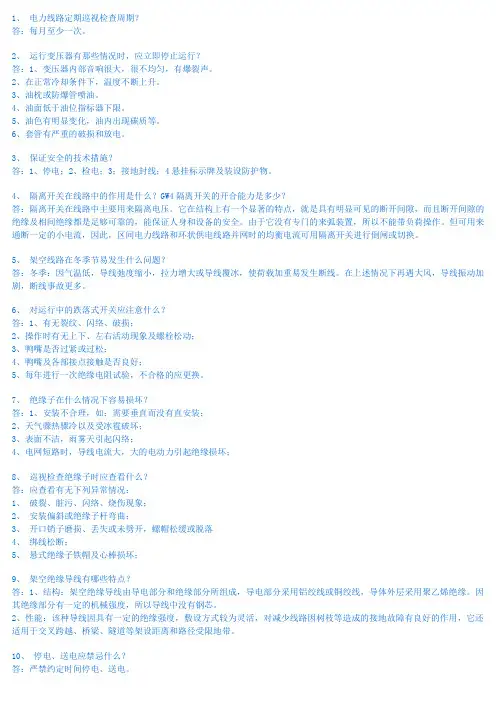

1、电力线路定期巡视检查周期？答：每月至少一次。

2、运行变压器有那些情况时，应立即停止运行？答：1、变压器内部音响很大，很不均匀，有爆裂声。

2、在正常冷却条件下，温度不断上升。

3、油枕或防爆管喷油。

4、油面低于油位指标器下限。

5、油色有明显变化，油内出现碳质等。

6、套管有严重的破损和放电。

3、保证安全的技术措施？答：1、停电；2、检电；3；接地封线；4悬挂标示牌及装设防护物。

4、隔离开关在线路中的作用是什么？GW4隔离开关的开合能力是多少？答：隔离开关在线路中主要用来隔离电压。

它在结构上有一个显著的特点，就是具有明显可见的断开间隙，而且断开间隙的绝缘及相间绝缘都是足够可靠的，能保证人身和设备的安全。

由于它没有专门的来弧装置，所以不能带负荷操作。

但可用来通断一定的小电流，因此，区间电力线路和环状供电线路并网时的均衡电流可用隔离开关进行倒闸或切换。

5、架空线路在冬季节易发生什么问题？答：冬季：因气温低，导线弛度缩小，拉力增大或导线覆冰，使荷载加重易发生断线。

在上述情况下再遇大风，导线振动加剧，断线事故更多。

6、对运行中的跌落式开关应注意什么？答：1、有无裂纹、闪络、破损；2、操作时有无上下、左右活动现象及螺栓松动；3、鸭嘴是否过紧或过松；4、鸭嘴及各部接点接触是否良好；5、每年进行一次绝缘电阻试验，不合格的应更换。

7、绝缘子在什么情况下容易损坏？答：1、安装不合理，如；需要垂直而没有直安装；2、天气骤热骤冷以及受冰雹破坏；3、表面不洁，雨雾天引起闪络；4、电网短路时，导线电流大，大的电动力引起绝缘损坏；8、巡视检查绝缘子时应查看什么？答：应查看有无下列异常情况：1、破裂、脏污、闪络、烧伤现象；2、安装偏斜或绝缘子杆弯曲；3、开口销子磨损、丢失或未劈开，螺帽松缓或脱落4、绑线松断；5、悬式绝缘子铁帽及心棒损坏；9、架空绝缘导线有哪些特点？答：1、结构：架空绝缘导线由导电部分和绝缘部分所组成，导电部分采用铝绞线或铜绞线，导体外层采用聚乙烯绝缘。

电源、空调专业知识复习题一、填空题1、〔不同规格〕的蓄电池制止在同一直流供电系统中使用；〔不同年限〕的蓄电池不宜在同一直流供电系统中使用。

2、100KVA变压器一次熔丝应选〔10〕安培，100KVA变压器二次熔丝应选〔150〕安培。

3、GFM-2000铅蓄电池产品型号中G代表〔固定型〕、F代表〔防酸隔爆式〕、M代表〔密封式〕、2000代表〔额定容量2000AH〕。

4、GFM电池的平安阀作用主要是：防止电池在使用时部压力过高，当电池部压力升高到达一定值时平安阀〔自动开启泄压〕，当压力恢复正常时〔自动关闭〕。

5、PSMS系统中常用的电量变送器有电压变送器、〔电流变送器〕、功率因数变送器和〔有功功率变送器〕。

6、RS232最大传输距离为15米，10BaseT最大的传输距离为〔100〕米。

7、UPS按供电体制分为单进单出、〔三进单出〕和〔三进三出〕三种。

8、UPS是一种〔不连续〕为用户提供交流电的电源设备，UPS是英文Uninterruptible Power System 的缩写。

9、UPS维护的最高原那么是保障〔输出交流〕不连续。

10、UPS由〔整流器〕、〔逆变器〕、〔蓄电池〕、〔静态旁路〕四个根本组成局部。

11、按满足电压要选取直流电回路的导线时，直流放电回路全程压降不应大于以下值，24V电源为1.6V，48V电源为〔3.2V〕。

12、把交流电变成直流电的过程称为〔整流〕。

13、变压器的功率是视在功率，单位是〔KVA〕，电动机的功率是有功功率，单位是〔KW〕。

14、变压器二次侧熔丝应按〔二次额定电流〕选取。

15、变压器在电路中起到〔电压变换〕，〔电流变换〕，〔阻抗变换〕作用。

16、柴油机工作的四个过程是〔吸气〕、〔压缩〕、〔作功〕、〔排气〕。

17、柴油机开机前应检查〔水〕、电、〔油〕、〔气〕几局部。

18、柴油机是由机体曲轴连杆机构，配气机构，柴油供应系统，〔润滑系统〕，冷却系统，启动系统组成。

19、柴油机四滤是指〔柴油滤清器〕、〔机油滤清器〕、〔水滤清器〕、〔空气滤清器〕。

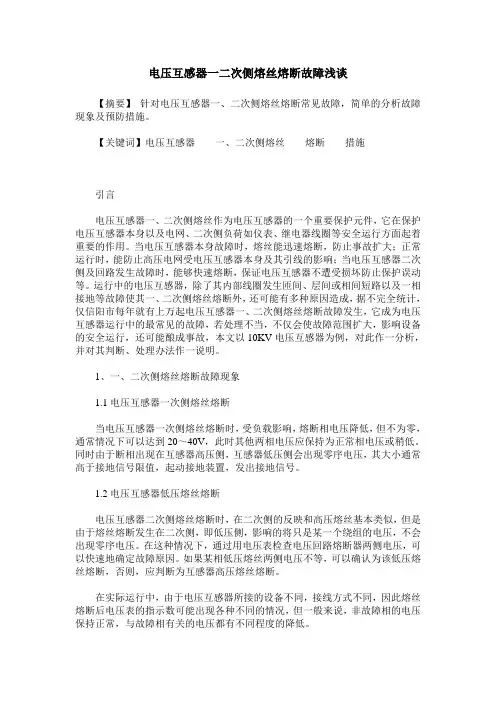

电压互感器一二次侧熔丝熔断故障浅谈【摘要】针对电压互感器一、二次侧熔丝熔断常见故障，简单的分析故障现象及预防措施。

【关键词】电压互感器一、二次侧熔丝熔断措施引言电压互感器一、二次侧熔丝作为电压互感器的一个重要保护元件，它在保护电压互感器本身以及电网、二次侧负荷如仪表、继电器线圈等安全运行方面起着重要的作用。

当电压互感器本身故障时，熔丝能迅速熔断，防止事故扩大；正常运行时，能防止高压电网受电压互感器本身及其引线的影响；当电压互感器二次侧及回路发生故障时，能够快速熔断，保证电压互感器不遭受损坏防止保护误动等。

运行中的电压互感器，除了其内部线圈发生匝间、层间或相间短路以及一相接地等故障使其一、二次侧熔丝熔断外，还可能有多种原因造成，据不完全统计，仅信阳市每年就有上万起电压互感器一、二次侧熔丝熔断故障发生，它成为电压互感器运行中的最常见的故障，若处理不当，不仅会使故障范围扩大，影响设备的安全运行，还可能酿成事故，本文以10KV电压互感器为例，对此作一分析，并对其判断、处理办法作一说明。

1、一、二次侧熔丝熔断故障现象1.1电压互感器一次侧熔丝熔断当电压互感器一次侧熔丝熔断时，受负载影响，熔断相电压降低，但不为零，通常情况下可以达到20～40V，此时其他两相电压应保持为正常相电压或稍低。

同时由于断相出现在互感器高压侧，互感器低压侧会出现零序电压，其大小通常高于接地信号限值，起动接地装置，发出接地信号。

1.2电压互感器低压熔丝熔断电压互感器二次侧熔丝熔断时，在二次侧的反映和高压熔丝基本类似，但是由于熔丝熔断发生在二次侧，即低压侧，影响的将只是某一个绕组的电压，不会出现零序电压。

在这种情况下，通过用电压表检查电压回路熔断器两侧电压，可以快速地确定故障原因。

如果某相低压熔丝两侧电压不等，可以确认为该低压熔丝熔断，否则，应判断为互感器高压熔丝熔断。

在实际运行中，由于电压互感器所接的设备不同，接线方式不同，因此熔丝熔断后电压表的指示数可能出现各种不同的情况，但一般来说，非故障相的电压保持正常，与故障相有关的电压都有不同程度的降低。
