梁构件钢筋计算实例

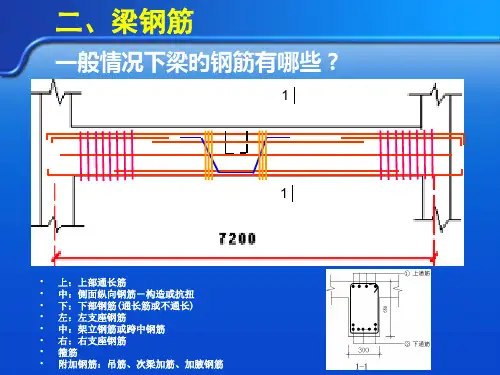

1梁筋在钢筋的计算过程中，梁筋的计算是最为复杂的，因为它需要计算上部通长筋、支座钢筋、中部钢筋（腰筋、扭筋）、底筋、箍筋、拉筋、吊筋，当遇到有悬挑的时候还需要锚固长度还与非悬挑不一致，因此，需要详细了解03G-101，在此以上图为例进行说明。

1.1上部通长筋1）上部通长筋=通跨净长度+搭接长度+2*锚固长度（当处于中间楼层）2φ25=（7.2*4-0.45*2+38*0.025*1.2*2+2*38*0.025）*2说明：搭接长度以12米为定尺长度，即12m一搭接。

该工程为一级抗震，混凝土的等级为C30，锚固长度按表1-1取38d，表1-1搭接长度按照下表1-2以1.2*锚固长度取值表1-22）上部通长筋=梁总长+搭接长度+2*锚固长度（当处于基础层，该部分钢筋锚固到梁底）2φ25=(7.2*4-0.03*2+38*0.025*1.2*2+2*（0.7-0.03*2）)*2保护层按照下表1-3取值：（在本工程中取30）表1-33)当然，有时候遇到悬挑钢筋的时候，如下图，还需要计算弯折部分的钢筋，详见国标。

1.2支座钢筋○1轴支座筋6Ф25 4/2其中2Ф25是通长的，所以上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2下2Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*2○3轴支座筋8Ф25 4/4所以上2Ф25=（1/3*(7.2-0.325-0.325)*2+0.65）*2（相邻两跨净跨取大值）下4Ф25=（1/4*(7.2-0.325-0.325)*2+0.65）*4○4轴支座筋2Ф25/ 2Ф22所以下2Ф22=（1/4*(7.2-0.325-0.325) +0.325）*26Ф25 4/2上2Ф25=（2/3*(7.2-0.325-0.325) +0.65）*2下2Ф25=（2/4*(7.2-0.325-0.325) +0.325+1.2*38*0.025）*2 ○5轴支座钢筋同○3轴支座钢筋上2Ф25=1/3*(7.2-0.45-0.325)*2下2Ф25=1/4*(7.2-0.45-0.325)*2○6轴支座钢筋同○1轴支座钢筋8Ф25 4/4上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2下4Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*48Ф10(2)指的是吊筋处的箍筋1.3架立钢筋○1~○34Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*4○3~○44Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○4~○54Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○5~○64Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*41.4腰筋腰筋=跨净长+搭接长度+2*15*d（当为抗扭筋时，+2*锚固长度）所以在本题目中，配G6Ф12=（7.2*4-0.45*2+2*15*0.012+1.2*34*0.012）*61.5底筋1)、当为通常筋=净跨长+搭接长度+2*锚固长度2）、当为本题中时，分别进行计算○1、每跨的5Ф25为通常的，所以5Ф25=（7.2*4-0.45*2+2*38*0.025*1.2+2*38*0.025）*5 ○2、○1~○33Ф25=（7.2-0.325-0.45+38*0.025+1.2*38*0.025）*3○3~○4（即不伸入支座的钢筋=净跨-2*0.1*ln1）8Ф25 3（-3）/5=3*(7.2-0.325*2-0.1*(7.2-0.325*2)*2)○4~○6其中的2Ф25=（7.2*2-0.325-0.45+1.2*38*0.025*2+38*0.025）*2 ○4~○5其中的1Ф25=7.2-0.325*2+1.2*38*0.025*21.6箍筋箍筋单长=（长+宽）*2-8*保护层+20*d(二肢箍)箍筋数量=加密区/加密区间距+非加密区/非加密区间距+吊筋处增加数量箍筋单长φ10=(0.3+0.7)*2-8*0.03+20*0.01箍筋数量=（1.2+2*0.7*7）/0.1+（7.2*4+0.15*2-1.2-2*0.7*7-0.35）/0.2+8（○1~○3跨中次梁宽为250，则8φ10相当于间距为50）（1.2是图中注明的加密区范围，未注明按照规范进行计算）注：二肢箍是箍筋中最简单的类型，当出现多肢箍时，需要小心计算，多肢箍在柱箍筋中举例。

框架梁的钢筋配筋率是根据设计要求和构件尺寸计算出来的，下面是一个简单的实例：假设有一个宽度为400毫米、高度为600毫米的矩形截面框架梁，长度为5米，设计要求承受最大荷载为100吨。

假定采用HRB400级别的钢筋，则可以按如下步骤计算梁的钢筋配筋率：1. 计算梁的截面面积：截面面积=宽度×高度=0.4m×0.6m=0.24平方米。

2. 根据设计要求计算梁的弯矩：最大弯矩=M=100吨×5米×10=5000kN·m。

3. 假设采用直径为20毫米的HRB400钢筋进行配筋，则单根钢筋的抗弯能力为Asfy=π×(20毫米/2)²×275MPa≈1539.38mm²。

4. 确定钢筋的配筋率：As/A=5000kN·m/(0.24m²×275MPa)=76.32%。

5. 对于钢筋的层间距离，根据混凝土结构设计规范的相关规定，可按照以下公式计算：h0=0.45×min(h, b)≈0.45×400毫米≈180毫米。

6. 计算钢筋的数量：As=As/A×A=0.76×0.24平方米×1539.38mm²≈281.67mm²。

因此，需要配筋的钢筋根数N≈281.67mm²/1539.38mm ²≈0.183根。

7. 将钢筋等分到每层中，计算每层的钢筋根数：每层钢筋根数=N/2≈0.09根。

8. 按照设计要求和规范要求确定钢筋的位置、间距和弯曲半径等参数。

需要注意的是，上述计算仅为示例，实际的梁的钢筋配筋率需要根据具体的设计要求和结构尺寸进行计算。

第3章梁钢筋工程量计算第一节梁的平面表示方法一、平面注写方式系在梁的平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写梁的截面尺寸和配筋的具体数值，如图3.1图3.1 梁的平面注写方式示意图平面注写包括集中标注和原位标注。

集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注，使用时，原位标注取值优先。

二、截面注写方式系在梁平面布置图上，分别在不同编号的梁中各选择1根梁，用剖面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。

图4.1中的KL2用截面注写方式表示见图3.2。

图3.2 截面注写方式示意图三、梁的集中标注内容（1）梁的编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下，且表3.1表3.1 梁的分类与编号注: （XXA）为一端悬眺；（XXB）为两端最挑，悬挑不计人跨数。

比如: KL2(2A)表示第2号框架梁，2跨，一端悬挑；L9 (7B)表示第9号非框架梁，7跨，两端有悬挑。

(2)梁截面梁编号后面紧跟着的是梁的截面，一般用"截面宽×截面高"表示，如: 300 ×650表示梁的截面宽为300mm，截面高为650mm。

(3)箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。

比如：φ10@100/200 (4)，表示箍筋为HPB235一级钢筋，直径为10mm，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。

13φ10@ 150/200(2)，表示箍筋为HPB235一级钢筋，直径为10mm；梁的两端各有13个四肢箍，间距为150mm；梁的中部间距为200mm，四肢箍。

18φ12@ 150(4)/200(2)，表示箍筋为HPB235一级钢筋，直径为12mm；梁的两端各有18个四肢箍，间距为150mm，梁跨中部分，间距为200mm，双肢箍。

(4)梁上下通长筋和架立筋的表示方法1）如果只有上部通长筋，没有下部通长筋，则在集中标注只表示上部通长筋。

梁钢筋算量例题及解析一、梁钢筋算量例题（一）例题咱就说有这么一个简单的梁啊，梁的长度是6米，截面尺寸是300mm×500mm（宽×高）。

混凝土强度等级是C30，抗震等级为二级。

梁的纵筋采用HRB400钢筋，箍筋采用HPB300钢筋。

梁的上部纵筋是2根直径为20mm的钢筋，下部纵筋是3根直径为22mm的钢筋，箍筋是直径为8mm的钢筋，加密区间距为100mm，非加密区间距为200mm。

那咱来算算这个梁的钢筋量。

（二）纵筋计算1. 上部纵筋纵筋长度计算呢，咱得考虑锚固长度。

对于HRB400钢筋，在C30混凝土、二级抗震等级下，锚固长度是按公式算的，这个公式有点复杂，不过咱们就按照规范来，锚固长度LaE取35d（d为钢筋直径）。

那20mm直径的钢筋，锚固长度就是35×20 = 700mm。

纵筋长度 = 梁长+ 2×锚固长度= 6000 + 2×700 = 7400mm。

2. 下部纵筋同样的道理，22mm直径的钢筋，锚固长度LaE = 35×22 = 770mm。

纵筋长度= 6000 + 2×770 = 7540mm。

纵筋重量计算呢，按照公式，重量 = 钢筋长度×每米重量。

每米重量可以查钢筋理论重量表，直径20mm的钢筋每米重量是2.47kg/m，直径22mm的钢筋每米重量是2.98kg/m。

上部纵筋重量= 7400×2.47÷1000 = 18.278kg（保留三位小数）。

下部纵筋重量= 7540×2.98÷1000 = 22.469kg（保留三位小数）。

（三）箍筋计算1. 加密区长度按照规范，二级抗震等级下，加密区长度为梁高的 1.5倍且大于等于500mm。

梁高500mm，1.5×500 = 750mm，所以加密区长度取750mm。

2. 加密区箍筋数量加密区箍筋数量=（加密区长度÷加密区间距+ 1）。

梁钢筋计算实例梁是建筑结构中常见的承重构件，它承受着楼板、墙体等上部结构的重力荷载，并将其传递到下部结构中。

在梁的设计与施工过程中，梁的钢筋计算是非常重要的一环。

下面我们以某个具体的实例来进行梁钢筋计算的演示。

假设我们有一根梁，其长度为4.5米，宽度为0.3米，高度为0.5米，要求根据设计荷载计算出梁中所需的钢筋数量。

我们需要计算梁的设计荷载。

假设该梁所承受的设计荷载为20kN/m，根据梁的长度和宽度，可以计算出梁的自重为：自重 = 长度× 宽度× 高度× 混凝土密度混凝土密度一般取24kN/m³，代入数据计算可得：自重= 4.5m × 0.3m × 0.5m × 24kN/m³ = 16.2kN接下来，我们需要计算梁的活载荷载。

假设该梁所承受的活载荷载为10kN/m，根据梁的长度，可以计算出活载荷载的总值为：活载荷载 = 活载荷载× 长度代入数据计算可得：活载荷载= 10kN/m × 4.5m = 45kN根据设计要求，梁的荷载组合为1.4倍的自重加上1.6倍的活载。

所以，梁的设计荷载为：设计荷载= 1.4 × 自重+ 1.6 ×活载荷载代入数据计算可得：设计荷载= 1.4 × 16.2kN + 1.6 × 45kN = 120.6kN接下来，我们需要计算梁中所需的钢筋数量。

根据设计荷载和梁的尺寸，可以计算出梁的弯矩。

梁的弯矩计算公式为：弯矩 = 设计荷载× 梁长度² / 8代入数据计算可得：弯矩= 120.6kN × (4.5m)² / 8 = 304.5kNm根据梁的弯矩和混凝土的抗弯承载力，可以计算出梁的钢筋面积。

梁的钢筋面积计算公式为：钢筋面积 = 弯矩/ (0.87 × 抗弯承载力× 梁高度)混凝土的抗弯承载力一般取为5MPa，代入数据计算可得：钢筋面积= 304.5kNm / (0.87 × 5MPa × 0.5m) = 1114.6mm²根据钢筋的直径和间距，可以计算出梁中所需的钢筋数量。

钢筋计算例题详解（精选五篇）第一篇：钢筋计算例题详解钢筋计算例题详解：某建筑物有3根现浇钢筋混凝土梁L1，配筋如下图，③、④号钢筋为45°弯起，⑤号箍筋按抗震结构要求，试计算各号钢筋下料长度及3根梁钢筋总重量，钢筋保护层厚度取25mm,。

注：各种钢筋单位长度的重量为：Φ6（0.222kg/m），Φ10（0.617kg/m），Φ20（2.47kg/m）1号钢筋：下部通长筋2根，单根长度=6+0.24-0.025*2=6.19m，2根重6.19*2*2.49=30.83kg 2号钢筋：上部通长筋2根，末端180°弯钩，单根长度=6+0.24-0.025*2+6.25d*2=6.315m，2根重量6.315*2*0.617=7.79kg 3号和4号钢筋长度相同，由图可知锚固长度为200，弯起钢筋增加长度=（500-25*2）*（1/sin45°-1）*2=373mm，则3号和4号钢筋长度均为6+0.24+0.025*2+0.2*2+0.373=6.963m，重量均为6.963*2.47=17.20kg 5号箍筋末端135°弯钩，双肢箍，根数=（6000-240-50*2）/200+1=30根，单根长度=【（0.5-0.025*2）+（0.2-0.025*2）】*2+4.9d*2=1.2588m，总重量为1.2588*30*0.222=8.38kg 以上全部加起来乘以3为三根梁钢筋的重量第二篇：计算案例题1.风险与保险风险衡量是在风险识别的基础上，通过对收集大量的损失资料加已分析，运用概率和数理统计，估测和预测风险发生的概率和损失程度。

损失概率：损失机会用分数或百分比来表示损失程度：发生一次风险事故平均损失额度预期损失：期望值损失变异性：损失幅度(方差或标准差)损失的期望值方差与标准差的计算损失的平均数=（10+20+30+40+50）/5=30方差=1000/5=200标准差=√200=14.142.技术说立足于保险的数理基础，认为保险是将处于同等可能发生机会的同类风险下的多数人和单位集中起来，测算事故发生率，根据概率计算保费，当偶发事件发生时，支付一定保险金额。

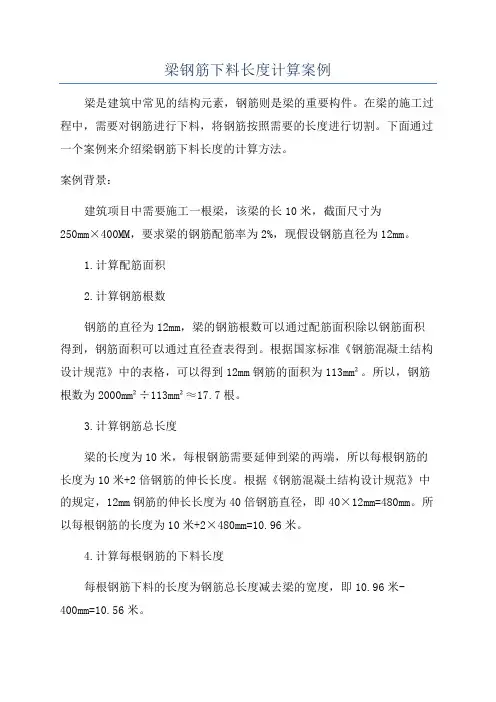

梁钢筋下料长度计算案例梁是建筑中常见的结构元素，钢筋则是梁的重要构件。

在梁的施工过程中，需要对钢筋进行下料，将钢筋按照需要的长度进行切割。

下面通过一个案例来介绍梁钢筋下料长度的计算方法。

案例背景：建筑项目中需要施工一根梁，该梁的长10米，截面尺寸为250mm×400MM，要求梁的钢筋配筋率为2%，现假设钢筋直径为12mm。

1.计算配筋面积2.计算钢筋根数钢筋的直径为12mm，梁的钢筋根数可以通过配筋面积除以钢筋面积得到，钢筋面积可以通过直径查表得到。

根据国家标准《钢筋混凝土结构设计规范》中的表格，可以得到12mm钢筋的面积为113mm²。

所以，钢筋根数为2000mm²÷113mm²≈17.7根。

3.计算钢筋总长度梁的长度为10米，每根钢筋需要延伸到梁的两端，所以每根钢筋的长度为10米+2倍钢筋的伸长长度。

根据《钢筋混凝土结构设计规范》中的规定，12mm钢筋的伸长长度为40倍钢筋直径，即40×12mm=480mm。

所以每根钢筋的长度为10米+2×480m m=10.96米。

4.计算每根钢筋的下料长度每根钢筋下料的长度为钢筋总长度减去梁的宽度，即10.96米-400mm=10.56米。

5.计算总的下料长度钢筋根数为17.7根，每根钢筋的下料长度为10.56米，所以总的下料长度为17.7根×10.56米≈186.65米。

综上所述，对于该梁的钢筋下料长度计算，总的下料长度为约186.65米。

需要注意的是，以上计算过程中，钢筋的伸长长度和梁的宽度可以根据实际情况进行调整，同时还需要遵循国家有关建筑标准和规范的相关规定。

在实际工程中，还需要考虑钢筋的搭接长度、钢筋的曲折弯曲处的延伸长度等因素，以及合理利用钢筋的优良性能，确保梁的结构安全和施工质量。

梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

钢筋工程量计算例题一、计算多跨楼层框架梁KL1的钢筋量，如图所示。

柱的截面尺寸为700×700，轴线与柱中线重合计算条件见表1和表2表1表2钢筋单根长度值按实际计算值取定，总长值保留两位小数，总重量值保留三位小数。

解：1．上部通常筋长度 2Φ25单根长度L1=Ln+左锚固长度+右端下弯长度判断是否弯锚：左支座hc-c=（700-30）mm =670mm＜LaE=29d=29×25=725mm，所以左支座应弯锚。

锚固长度=max（0.4LaE+15d，hc-c+15d，LaE）=max（0.4×725+15×25，670+15×25，725）=max（665，1045,725）=1045mm=1.045m （见101图集54页）右端下弯长度（悬挑板上部钢筋下弯收头）：12d=12×25=300mm （见101图集66页）L1=6000+6900+1800-375-25+1045+300=15645mm=1.5645m由以上计算可见：本题中除构造筋以外的纵筋在支座处只要是弯锚皆取1045mm，因为支座宽度和直径都相同。

2. 一跨左支座负筋第一排 2Φ25单根长度L2=Ln/3+锚固长度=（6000-350×2）/3+1045=2812mm=2.812m（见101图集54页）3. 一跨左支座负筋第二排 2Φ25单根长度L3=Ln/4+锚固长度=（6000-350×2）/4+1045=2370mm=2.37m（见101图集54页）4. 一跨下部纵筋 6Φ25（未说明，按照非通常计算）单根长度L4=Ln+左端锚固长度+右端锚固长度=6000-700+1045×2=7390mm=7.39m（此处有误，右段锚固长度=max（0.5hc +5d，LaE）=max（475mm，725mm））后面同类错误相同（见101图集54页）5．侧面构造钢筋 4Ф12单根长度L5=Ln+15d×2=6000-700+15×12×2=5660mm=5.66m（见101图集24页）6．一跨右支座负筋第一排 2Φ25单根长度L6=max（5300，6200）/3×2+700=4833mm=4.833m（见101图集54页）7．一跨右支座负筋第二排 2Φ25单根长度L7= max（5300，6200）/4×2+700=3800mm=3.8m（以上第一排负筋左右计算完后未计算中间搭接的架立筋，注意）8．一跨箍筋Φ10@100/200（2）按外皮长度单根箍筋的长度L8=[(b-2c+2d)+ (h-2c+2d)]×2+2×[max(10d，75)+1.9d]= [(300-2×25+2×10)+ (700-2×25+2×10)]×2+2×[max(10×10， 75)+1.9×10] =540+1340+38+200=2118mm=2.118m箍筋的根数=加密区箍筋的根数（三级抗震）+非加密区箍筋的根数 =[（1.5×700-50）/100+1]×2+(6000-700-1.5×700× 2)/200-1=22+15=37根（见101图集63页）9. 第二跨右支座负筋第二排 2Φ25单根长度L9= 6200/4+1045=2595mm=2.595m11．第二跨底部纵筋 6Φ25单根长度L11=6900-700+1045×2（这里延续前面的问题）=8920mm=8.92m12．侧面构造筋 4Ф12单根长度L12=Ln+15d×2=6900-700+15×12×2=6560mm=6.56m13．第二跨箍筋Φ10@100/200（2）按外皮长度单根箍筋的长度L13=2.118m箍筋的根数=加密区箍筋的根数+非加密区箍筋的根数=[（1.5×700-50）/100+1]×2+(6900-700-1.5×700× 2)/200-1=22+20=42根15．悬挑跨上部负筋 2Φ25L=1800-350=1450mm＜4h b=4×700 不将钢筋在端部弯下（见101图集66页）单根长度L15=6200/3+700+1800-350-25+12×25=4492mm=4.492m16．悬挑跨下部纵筋 4Φ25单根长度L16=Ln+12d=1800-350-25+12×25=1725mm=1.725m17．悬挑跨箍筋Φ10@100(2)单根长度L17= (300-2×25+2×10)×2+ [ (700+500)/2-2×25+2×10)]×2+2×[max(10×10， 75)+1.9×10]=1918mm=1.918m根数n=（1800-350-25-50）/100+1=15根试题五计算图示钢筋工程的工程量（满分20分。
