一、箍筋表示方法：⑴ φ10@100/200（2）表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4）表示箍筋为φ10 ,加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8＠200（2）表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100（4)/150（2）表示箍筋为φ8,加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法（集中标注) ：⑴ 3Φ22;3Φ20表示上部通长钢筋为3Φ22，下部通长钢筋为3Φ20。
⑵ 2φ12;3Φ18表示上部钢筋为2φ12，下部钢筋为3Φ18.⑶ 4Φ25；4Φ25表示上部钢筋为4Φ25，下部钢筋为4Φ25。
⑷ 3Φ25；5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处即原位标注）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部,两根在中部,均匀布置.三、梁腰中钢筋表示方法:⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12.⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋,上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（—3)/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22,不伸入支座。

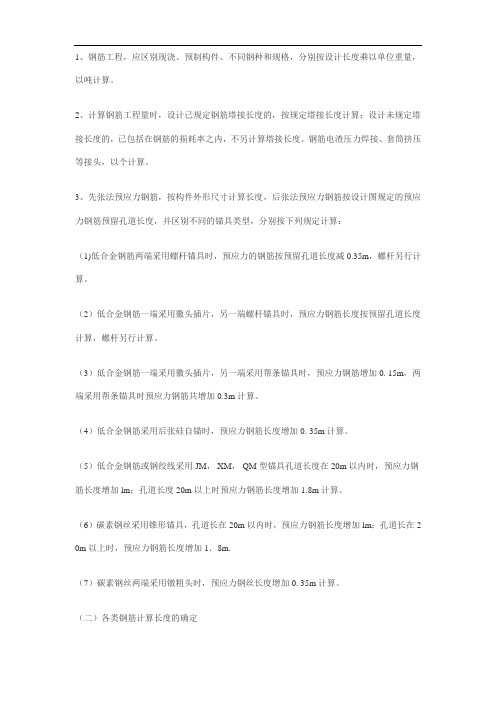

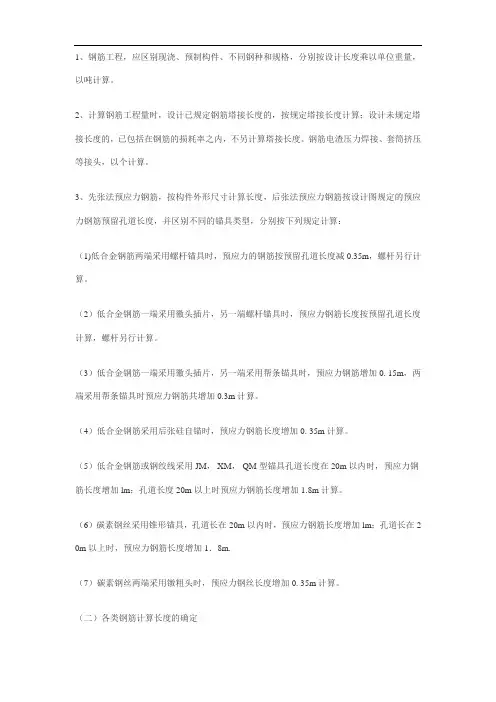

1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m，螺杆另行计算。
（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。
（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。
（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。
（5）低合金钢筋或钢绞线采用JM， XM， QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。
（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在2 0m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。
（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。
（2）处于室内正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。
钢筋工程量计算规则及方法一、钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
各类钢筋计算长度的确定钢筋长=构件长-保护层*2+弯勾长*2+弯起钢筋增加值(△L)*2钢筋的混凝土保护层受力钢筋的保护层,应符合设计要求;当设计无要求时,不应小于受力钢筋直径,并应符合下表要求:纵向受力钢筋的混凝土保护层的最小厚度(㎜)混凝土保护层的最小厚度见下表：附注:①基础中纵向受力钢筋的混凝土保护层厚度不应小于35㎜,无垫层时不应小于70㎜;②板墙壳中的分布筋的保护层厚度不应小于表中相应数值减10㎜,且不应小于10㎜;梁柱中的箍筋和构造筋的保护层不应小于15㎜.2. 箍筋的弯勾长度:平钩（180 °）6.25d ；直钩（90 °） 3.5d ；斜钩（135 °）4.9d3. 弯起钢筋增加长度:30 °：0.268H0;45 °：0.41H0;60 °：0.585H04. 箍筋长度:封闭方箍箍筋长度=2*(长+宽)+20d或=构件截面外边周长-8倍保护层厚+27.8d⑶箍筋根数的确定：N= （构件长- 保护层）/ 间距+1二各种构件钢筋计算方法基础（一）条形基础1、横向受力钢筋的直径，一般为6~16mm；间距为120—250mm。
2、纵向分布钢筋的直径，一般为5~6mm；间距为250~350mm。
3、条形基础的宽度B≥1600mm时，横向受力钢筋的长度可减至0.9B，交错布置，如图2-3示。
（二）独立基础1、独立基础系双向受力，其受力钢筋直径不宜小于8mm，间距为100~200mm。
沿短边方向的受力钢筋一般置于长边受力钢筋的上面。
钢筋工程量计算规则(一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的,已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3、先张法预应力钢筋，按构件外形尺寸计算长度,后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型,分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m，螺杆另行计算。
(2）低合金钢筋一端采用徽头插片,另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。
（3)低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0。
3m计算。
（4)低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。
（5）低合金钢筋或钢绞线采用JM， XM, QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。
（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在2 0m以上时，预应力钢筋长度增加1．8m.（7)碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0。
35m计算。
(二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值)式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。
（2）处于室内正常环境由工厂生产的预制构件,当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。
剪力墙钢筋工程量计算在建筑工程中，剪力墙作为一种重要的结构构件，承担着抵抗水平荷载和竖向荷载的作用。
而准确计算剪力墙钢筋的工程量对于工程造价的控制和工程质量的保障具有至关重要的意义。
接下来，让我们详细探讨一下剪力墙钢筋工程量的计算方法。
一、剪力墙钢筋的类型剪力墙中的钢筋主要包括竖向钢筋、水平钢筋、拉筋等。
竖向钢筋通常沿墙体的高度方向布置，主要承受墙体的竖向荷载和抵抗水平力产生的弯矩。
水平钢筋则沿着墙体的水平方向布置，用于增强墙体的抗剪能力和约束混凝土。
拉筋则用于将竖向和水平钢筋拉结在一起，形成一个整体的钢筋骨架，提高墙体的稳定性。
二、剪力墙钢筋工程量计算的准备工作在计算剪力墙钢筋工程量之前，我们需要先熟悉施工图纸，包括剪力墙的平面图、剖面图、钢筋详图等。
同时，要了解相关的设计规范和图集要求，明确钢筋的锚固长度、搭接长度、弯钩长度等参数。
此外，还需要准备好计算工具，如计算器、尺子等，并准备好记录计算过程和结果的表格或文档。
三、剪力墙钢筋工程量计算的基本原理剪力墙钢筋工程量的计算主要基于“长度×单位长度重量”的原理。
首先需要计算出每种钢筋的长度，然后根据钢筋的直径和钢材的密度计算出单位长度的重量，两者相乘即可得到钢筋的工程量。
四、竖向钢筋工程量的计算1、基础插筋长度的计算基础插筋长度＝基础高度保护层厚度＋弯折长度＋伸出基础顶面的长度。
其中，弯折长度和伸出基础顶面的长度需要根据设计规范和图集的要求确定。
2、中间层竖向钢筋长度的计算中间层竖向钢筋长度＝层高＋伸出本层楼面的长度本层楼板厚度＋伸出上层楼面的长度。
3、顶层竖向钢筋长度的计算顶层竖向钢筋分为内侧钢筋和外侧钢筋。
内侧钢筋长度＝层高保护层厚度＋锚固长度（当直锚长度满足要求时，可采用直锚；否则，需弯锚）。
外侧钢筋长度＝层高保护层厚度＋锚固长度（通常采用弯锚，锚固长度根据设计要求确定）。
五、水平钢筋工程量的计算1、内侧水平钢筋长度的计算内侧水平钢筋长度＝墙长保护层厚度＋弯钩长度。
钢筋工程量计算规则及方法1. 引言钢筋工程量计算是指根据设计图纸和相关标准，通过一定的计算规则和方法，计算出需要采购和安装的钢筋数量。
准确的工程量计算是施工过程中确保质量和进度的重要环节。
本文将介绍钢筋工程量计算的规则和方法，以帮助施工人员正确计算钢筋工程量。
2. 计算方法2.1. 钢筋长度计算钢筋长度计算是指根据设计图纸中的标高和钢筋的布置要求，计算出需要的钢筋长度。
计算方法如下：钢筋长度 = 标高差 + 覆盖层高度 + 折弯部分长度 + 连接部分长度 - 弯曲后伸长部分长度其中，标高差是指不同标高之间的高度差；覆盖层高度是指钢筋到混凝土表面的距离；折弯部分长度是指钢筋在施工过程中需要折弯的部分的长度；连接部分长度是指钢筋连接处需要留出的长度；弯曲后伸长部分长度是指钢筋在弯曲后伸长的部分的长度。
2.2. 钢筋数量计算钢筋数量计算是指根据设计图纸中的剖面图和钢筋的布置要求，计算出需要采购的钢筋数量。
计算方法如下：钢筋数量 = 钢筋长度 × 钢筋根数其中，钢筋根数是指设计图纸中每米钢筋的数量，通常由设计单位给出。
3. 计算规则3.1. 钢筋截面积计算钢筋截面积计算是指根据设计图纸中的钢筋尺寸，计算钢筋截面的面积。
常用的钢筋截面形状有圆形、方形和矩形等。
计算方法如下：•圆形钢筋截面积计算：钢筋截面积= π × (钢筋直径 / 2)²•方形钢筋截面积计算：钢筋截面积 = 钢筋边长 × 钢筋边长•矩形钢筋截面积计算：钢筋截面积 = 钢筋宽度 × 钢筋高度其中，π为圆周率。
3.2. 钢筋质量计算钢筋质量计算是指根据钢筋截面积和钢筋长度，计算出钢筋的质量。
计算方法如下：钢筋质量 = 钢筋截面积 × 钢筋长度 × 钢筋密度其中，钢筋密度是设计单位给出的参数，通常为7850千克/立方米。
4. 使用示例下面以一个具体的实例进行计算示例，假设需要计算一根直径为12毫米、长度为10米的钢筋的质量。
