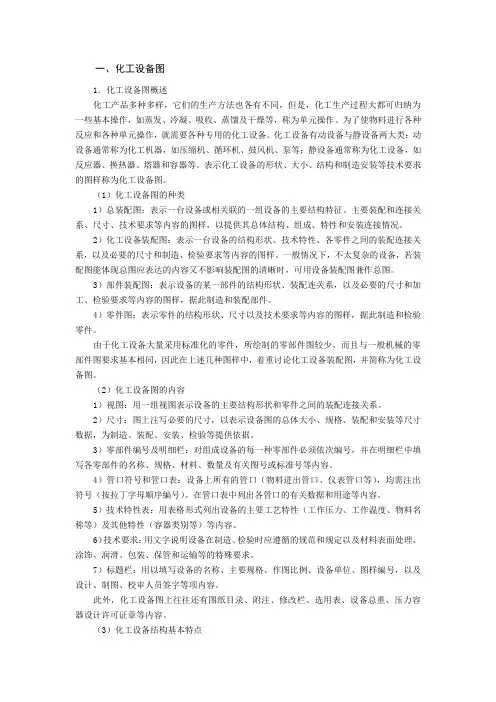

一、化工设备图1．化工设备图概述化工产品多种多样，它们的生产方法也各有不同，但是，化工生产过程大都可归纳为一些基本操作，如蒸发、冷凝、吸收、蒸馏及干燥等，称为单元操作。
为了使物料进行各种反应和各种单元操作，就需要各种专用的化工设备。
化工设备有动设备与静设备两大类：动设备通常称为化工机器，如压缩机、循环机、鼓风机、泵等；静设备通常称为化工设备，如反应器、换热器、塔器和容器等。
表示化工设备的形状、大小、结构和制造安装等技术要求的图样称为化工设备图。
（1）化工设备图的种类1）总装配图：表示一台设备或相关联的一组设备的主要结构特征、主要装配和连接关系、尺寸、技术要求等内容的图样，以提供其总体结构、组成、特性和安装连接情况。
2）化工设备装配图：表示一台设备的结构形状、技术特性、各零件之间的装配连接关系，以及必要的尺寸和制造、检验要求等内容的图样。
一般情况下，不太复杂的设备，若装配图能体现总图应表达的内容又不影响装配图的清晰时，可用设备装配图兼作总图。
3）部件装配图：表示设备的某一部件的结构形状、装配连关系，以及必要的尺寸和加工、检验要求等内容的图样，据此制造和装配部件。
4）零件图：表示零件的结构形状、尺寸以及技术要求等内容的图样，据此制造和检验零件。
由于化工设备大量采用标准化的零件，所绘制的零部件图较少，而且与一般机械的零部件图要求基本相同，因此在上述几种图样中，着重讨论化工设备装配图，并简称为化工设备图。

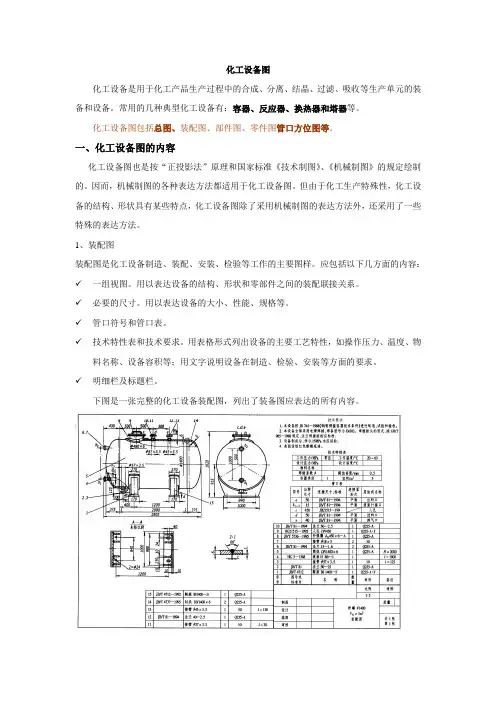

（2）化工设备图的内容1）视图：用一组视图表示设备的主要结构形状和零件之间的装配连接关系。
2）尺寸：图上注写必要的尺寸，以表示设备图的总体大小、规格、装配和安装等尺寸数据，为制造、装配、安装、检验等提供依据。
3）零部件编号及明细栏：对组成设备的每一种零部件必须依次编号，并在明细栏中填写各零部件的名称、规格、材料、数量及有关图号或标准号等内容。
4）管口符号和管口表：设备上所有的管口（物料进出管口、仪表管口等），均需注出符号（按拉丁字母顺序编号）。
