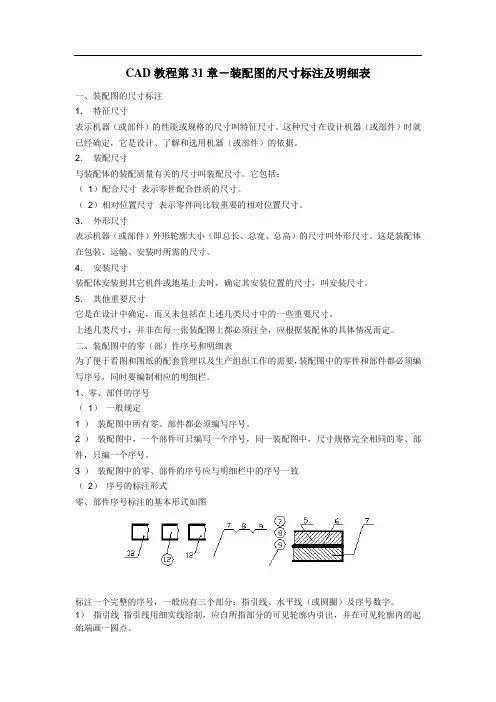

CAD教程第31章-装配图的尺寸标注及明细表一、装配图的尺寸标注1.特征尺寸表示机器(或部件)的性能或规格的尺寸叫特征尺寸。
这种尺寸在设计机器(或部件)时就已经确定,它是设计、了解和选用机器(或部件)的依据。
2.装配尺寸与装配体的装配质量有关的尺寸叫装配尺寸。
它包括:(1)配合尺寸表示零件配合性质的尺寸。
(2)相对位置尺寸表示零件间比较重要的相对位置尺寸。
3.外形尺寸表示机器(或部件)外形轮廓大小(即总长、总宽、总高)的尺寸叫外形尺寸。
这是装配体在包装、运输、安装时所需的尺寸。
4.安装尺寸装配体安装到其它机件或地基上去时,确定其安装位置的尺寸,叫安装尺寸。
5.其他重要尺寸它是在设计中确定,而又未包括在上述几类尺寸中的一些重要尺寸。
上述几类尺寸,并非在每一张装配图上都必须注全,应根据装配体的具体情况而定。
二、装配图中的零(部)件序号和明细表为了便于看图和图纸的配套管理以及生产组织工作的需要,装配图中的零件和部件都必须编写序号,同时要编制相应的明细栏。
1、零、部件的序号(1)一般规定1 )装配图中所有零、部件都必须编写序号。
2 )装配图中,一个部件可只编写一个序号,同一装配图中,尺寸规格完全相同的零、部件,只编一个序号。
3 )装配图中的零、部件的序号应与明细栏中的序号一致(2)序号的标注形式零、部件序号标注的基本形式如图标注一个完整的序号,一般应有三个部分:指引线、水平线(或圆圈)及序号数字。
1)指引线指引线用细实线绘制,应自所指部分的可见轮廓内引出,并在可见轮廓内的起始端画一圆点。
2 )水平线或圆圈水平线或圆圈用细实线绘制,用以注写序号数字。
3 )序号数字在指引线的水平线上或圆圈内注写序号时,其字高比该装配图中所注尺寸数字高度大一号,也允许大两号。
当不画水平线或圆圈,在指引线附近注写序号时,序号字高必须比该装配图中所标注尺寸数字高度大两号。
(3)序号的编排方法序号在装配图周围按水平或垂直方向排列整齐,序号数字可按顺时针或逆时针方向依次增大,以便查找。

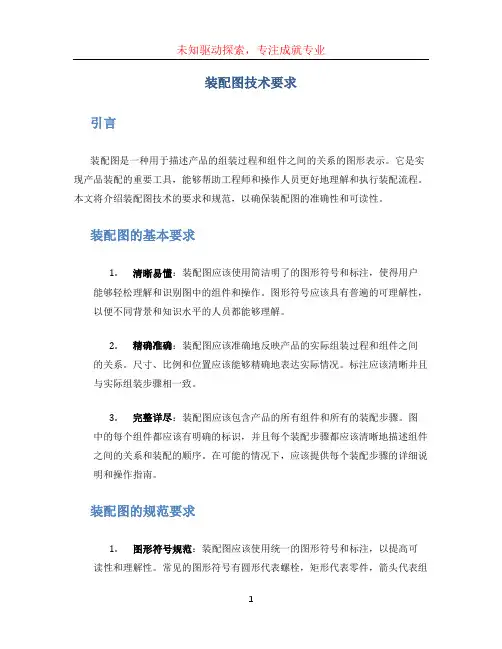

装配图技术要求引言装配图是一种用于描述产品的组装过程和组件之间的关系的图形表示。
它是实现产品装配的重要工具,能够帮助工程师和操作人员更好地理解和执行装配流程。
本文将介绍装配图技术的要求和规范,以确保装配图的准确性和可读性。
装配图的基本要求1.清晰易懂:装配图应该使用简洁明了的图形符号和标注,使得用户能够轻松理解和识别图中的组件和操作。
图形符号应该具有普遍的可理解性,以便不同背景和知识水平的人员都能够理解。
2.精确准确:装配图应该准确地反映产品的实际组装过程和组件之间的关系。
尺寸、比例和位置应该能够精确地表达实际情况。
标注应该清晰并且与实际组装步骤相一致。
3.完整详尽:装配图应该包含产品的所有组件和所有的装配步骤。
图中的每个组件都应该有明确的标识,并且每个装配步骤都应该清晰地描述组件之间的关系和装配的顺序。
在可能的情况下,应该提供每个装配步骤的详细说明和操作指南。
装配图的规范要求1.图形符号规范:装配图应该使用统一的图形符号和标注,以提高可读性和理解性。
常见的图形符号有圆形代表螺栓,矩形代表零件,箭头代表组装方向等。
标注应该清楚地描述组件的名称、型号和数量,而不仅仅是简单的编号。
2.尺寸标注规范:装配图中的尺寸标注应该符合国际标准和产品设计要求。
标注应该明确地表达尺寸和相对位置,并包含单位和标准公差。
对于重要尺寸和关键装配步骤,可以使用额外的标注或说明来强调其重要性和特殊要求。
3.排列布局规范:装配图的组件排列和布局应该符合产品的实际装配流程和要求。
组件之间的空间应该合理,以便操作人员可以方便地执行组装工作。
特别是重要的连接处和操作点应该在装配图中得到特别的强调。
4.装配步骤规范:每个装配步骤应该有明确的标识和描述。
标识可以使用数字、字母或其他代号来表示装配的顺序和步骤。
描述应该明确地表达装配的操作方法和要领,以便操作人员能够正确理解和执行。
如果有需要,可以使用图示、表格或其他辅助说明来增强描述的可读性和理解性。

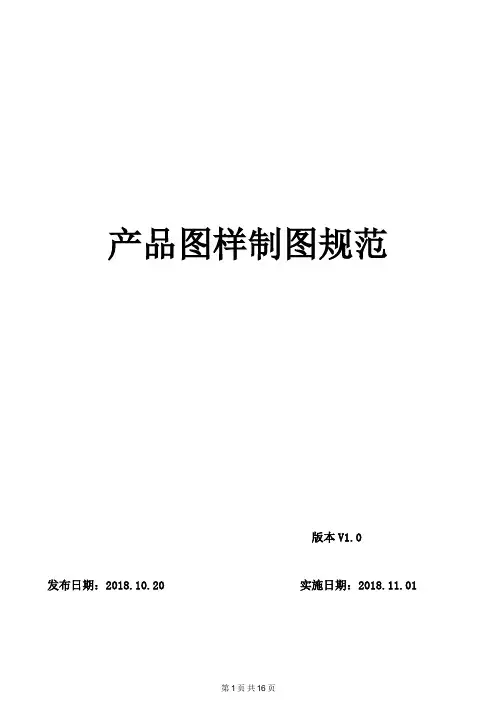

产品图样制图规范版本V1.0发布日期:2018.10.20 实施日期:2018.11.01目录1 范围 (3)2 术语和定义 (3)2.1 零件图 (3)2.2 装配图(部件图) (3)2.3 外形图 (3)2.4 原理图 (4)2.5 接线图 (4)3 规范性引用文件 (4)4 产品图样格式 (5)4.1 产品图样的幅面和格式 (5)4.2 标题栏 (6)4.3 明细栏 (7)4.4 代号栏 (7)4.5 附加栏 (8)5 产品图样要求 (8)5.1 总则 (8)5.2 产品图样的绘制 (8)5.3 尺寸、尺寸公差表示法 (9)5.4 形状和位置公差表示法 (9)5.5 未注公差表示法 (9)5.6 表面粗糙度、热处理、焊接符号、金属镀层和化学处理表示法 (9)5.7 图形符号的表示 (9)5.8 图线 (10)5.9 尺寸线箭头符号 (10)5.10 汉字、数字、字母及符号在图样中的标注 (10)5.11 零件图 (14)5.12 装配图(部件图) (14)5.13 外形图 (15)5.14 原理图 (15)5.15 接线图 (15)5.16 技术要求的书写 (16)1 范围本标准适用公司产品图样的设计。
2 术语和定义2.1 零件图制造与检验零件用的图样,包括必要的数据和技术要求等内容。
2.2 装配图(部件图)表达产品中零、部件间连接关系及反映其全部组成情况的图样,包括装配(加工)与检验必需的数据和技术要求等。
2.3 外形图表达产品外部轮廓、安装和连接尺寸的图样,必要时尚应注明突出部分的距离,以及操纵件、运动件的活动极限位置尺寸。
2.4 原理图表达产品工作程序、功能及其组成部分的结构、动作等原理的简图。
如:电气原理图、液压原理图等。
2.5 接线图根据电气原理图表明系统中各电气元件间安装、连接、布线的工作图样。
3 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
所有的引用文件,其最新版本适用于本规范。

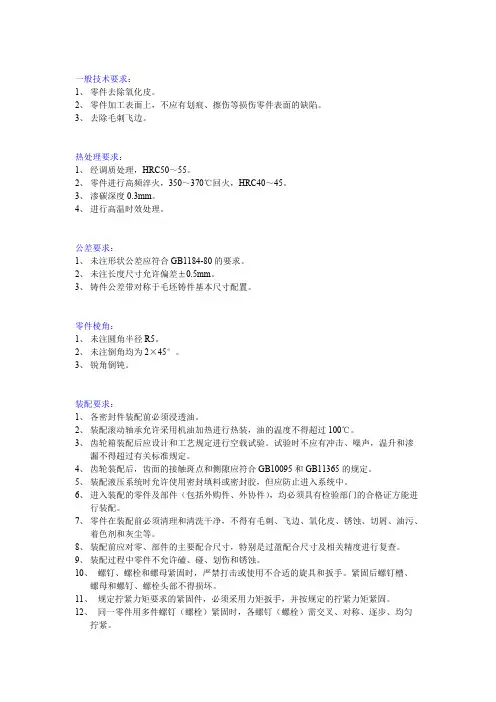

一般技术要求:1、零件去除氧化皮。
2、零件加工表面上,不应有划痕、擦伤等损伤零件表面的缺陷。
3、去除毛刺飞边。
热处理要求:1、经调质处理,HRC50~55。
2、零件进行高频淬火,350~370℃回火,HRC40~45。
3、渗碳深度0.3mm。
4、进行高温时效处理。
公差要求:1、未注形状公差应符合GB1184-80的要求。
2、未注长度尺寸允许偏差±0.5mm。
3、铸件公差带对称于毛坯铸件基本尺寸配置。
零件棱角:1、未注圆角半径R5。
2、未注倒角均为2×45°。
3、锐角倒钝。
装配要求:1、各密封件装配前必须浸透油。
2、装配滚动轴承允许采用机油加热进行热装,油的温度不得超过100℃。
3、齿轮箱装配后应设计和工艺规定进行空载试验。
试验时不应有冲击、噪声,温升和渗漏不得超过有关标准规定。
4、齿轮装配后,齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
5、装配液压系统时允许使用密封填料或密封胶,但应防止进入系统中。
6、进入装配的零件及部件(包括外购件、外协件),均必须具有检验部门的合格证方能进行装配。
7、零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
8、装配前应对零、部件的主要配合尺寸,特别是过盈配合尺寸及相关精度进行复查。
9、装配过程中零件不允许磕、碰、划伤和锈蚀。
10、螺钉、螺栓和螺母紧固时,严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
11、规定拧紧力矩要求的紧固件,必须采用力矩扳手,并按规定的拧紧力矩紧固。
12、同一零件用多件螺钉(螺栓)紧固时,各螺钉(螺栓)需交叉、对称、逐步、均匀拧紧。
13、圆锥销装配时应与孔应进行涂色检查,其接触率不应小于配合长度的60%,并应均匀分布。
14、平键与轴上键槽两侧面应均匀接触,其配合面不得有间隙。
15、花键装配同时接触的齿面数不少于2/3,接触率在键齿的长度和高度方向不得低于50%。
产品装配图尺寸标注和技术要求的规定
1.0对装配图尺寸标注的具体规定
1.1 装配图中必需注明,用以说明整机或部件的技术指标、工作原理、内部配合关系、与配套设备的连接关系、装配现场的安装布置、客户方安装使用要求等方面的尺寸。
1.1.1产品规格、技术指标尺寸它是表示整机或部件的性能、规格的尺寸。
比如各运动点的节拍、传感信号发生、采集、处理的配合条件及过程参数;
1.1.2装配尺寸装配尺寸包括作为装配依据的配合尺寸、控制操作位尺寸、与配套设备的接驳尺寸、其它重要的相对位置尺寸。
a 配合尺寸它是表示两个零部件间配合性质的尺寸,装配图上不标公差配合数值,只标公差配合代号就可以。
b 相对位置尺寸它是表示设计或产品装配时,需要保证的零件间较重要相对位置的尺寸,也是装配、调试所需要的尺寸。
如:传感器安装高度(距离)、感应片的着色、可调整机构的理论位置尺寸等等。
c 安装尺寸表示将整机或部件在装配现场的安装布置、客户使用时所需要的尺寸安装结构和连接方式、安装基础图。
d 外形尺寸表示整机或部件外形的总长、总宽、总高的尺寸。
必要时还需要注明包装、运输和现场安装过程中确定其所占空间尺寸。
e 其他重要尺寸它是设计过程中经过计算确定或选定的尺寸,但又不包括在上述几类尺寸之中和重要尺寸。
2.对装配图的技术要求的具体规定
2.1产品装配时必需要表达的位置关系及要求,而在工程图面中难以表达清楚时,,需在技术要求中进行文字说明;
2.2每个装配图的技术要求中必需写上执行公司《产品装配工程通用技术要求》中的有关规定;
2.3《产品装配工程通用技术要求》以外的,需要用文字或符号在装配图中对整机或部件的性能、装配、检验、使用等方面的要求和条件;
2.4性能要求包括,整机或部件的运动参数(频率、冲量、速度、力矩等)、技术性能指标,适用于被生产产品的型号规格情况;
2. 5 对整机或部件的涂饰、包装、运输等方面的要求及通用性、互换性的要求等;
2. 6装配图要求对装配方法和工艺流程,作特别强调的事宜;
2. 7对整机或部件,在投入使用时的操作方法、位置标定(对零)、节能安全环保、维护和保养等有关要求的提出;
2. 8非常重要的一点,那就是来自客户方面的工艺技术要求。
在表达时如果没有保密规定,而产品装配又很重要时也必需注明;
2. 9编制装配图中的技术要求时,还需参考同类产品的图样,根据具体情况确定。
技术要求中的文字注写应准确、简练,一般写在明细栏的上方或图纸下方空白处,也可作为本次装配图的附件单独开列一张。
