电缆电容量对照表
以下是一些常见的国标电缆载流量对照表，仅供参考。
请注意，不同地区和应用可能存在差异，因此在选择电缆时应遵循具体的规范和标准。
1. 铜芯电缆载流量对照表（单位：安培）
· 1.5平方毫米：13A
· 2.5平方毫米：18A
· 4平方毫米：25A
· 6平方毫米：32A
· 10平方毫米：45A
· 16平方毫米：60A
· 25平方毫米：80A
· 35平方毫米：100A
· 50平方毫米：125A
· 70平方毫米：155A
· 95平方毫米：185A
· 120平方毫米：220A
2. 铝芯电缆载流量对照表（单位：安培）
· 16平方毫米：48A
· 25平方毫米：65A
· 35平方毫米：85A
· 50平方毫米：105A
· 70平方毫米：130A
· 95平方毫米：160A
· 120平方毫米：190A
· 150平方毫米：220A
· 185平方毫米：255A
· 240平方毫米：300A
· 300平方毫米：355A
· 400平方毫米：420A
以上仅为一些常见电缆规格的载流量对照表，实际选择和应用时请参考相关的国家标准和电气设计规范，并根据具体情况进行合理选择。
电缆载流量对照表电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
(2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为 2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
(3)“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
(4)“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
(5)计算电缆载流量选择电缆（根据电流选择电缆）：(6)导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查(7)1. 口诀铝芯绝缘线载流量与截面的倍数关系(8)10下五，100上二，(9)25、35，四、三界，.(10)70、95，两倍半。
最全电缆载流量和对照表（值得收藏）！铜芯线的压降与其电阻有关。
其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。
其线损计算公式：P=V×AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）1平方毫米铜电源线的安全载流量－－17A。
1.5平方毫米铜电源线的安全载流量－－21A。
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。
2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5> 20安培=4400千瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5> 30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5> 50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/40 0...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。
最新电缆载流量对照表人全98482017-10-31 22:38:34 来源：胜华电气编辑：Andy对用户如何选择哪种电力电缆型号要了解各项参数，下面胜华电气将介绍常见的几种电力电缆载流量，数据仅供参考，具体标准按照各个电缆厂提供数据为准。
一、0.6/1KV聚氯乙烯绝缘电力电缆的载流量，常用型号VV22、VLV22型聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量注：载流量计算条件1.线芯长期工作温度：70°2.环境温度：25° ;3.埋地深度：1000mm;4.土壤热阻系数：1.0m. C/W;5.线芯轴间距离：S=2D、常见BVVB型、BLVVB型、RVVB型电线载流量、通用橡套软电缆的载流量(450V/750V及以下橡胶绝缘电力电缆YQ、YQW、YHQ、YC、YCW、YHC型号的载流量)注：1中性线截面面积同主线芯面积。
量按2芯电缆数据。
四、阻燃电线电缆的载流量。
1) B、R系列阻燃电线电缆的载流量2.3芯电缆中一根线芯不载流时，其流型号及电压等级标称観面面积/ nun平方最站能/ mm20°最大单位长度直蔬电阻/讨最小单位长度绝缘电阻八欧/km）那糧推荐值（环境温度25° ）成品参考JSS/(kg/km>ZR-RVV 300/300V 2x0, 5 5.239" ^0121C 37 2x0. 75 6.6 26.0 C,010 1347 3x0. 5 6. 6 39. 0 C.0127. 444 3皿畀57.0^0109,5冏ZR-RVAT J00300V 2x0. 5 3.8kS.039.0 5012 10 282x0.V6SL 駐”42S.00.010 1335ZR-RW 300/500\72x0-75 7.S26.0 0,011 13 582x1. C7.81乩50.010 16iS62K1. E S-S13. 90.010 20 S92x2. 5 11.0 7,93 a 00©27. 51373^0.75S-02S.00.011g” B70S K I.C& 413, 5 a.oio 11. 7SO3sl. 59-613. 3 0.010 12. r 1123bt2. 6 11. 6 7.9S o.ooe 211724x0.758-626.00.01184 W.c敖19. 50.010101 4^1. E11,0 13. 30,0101414x2. 5 12, 57.980.000 210 :5x0.75日.436・。

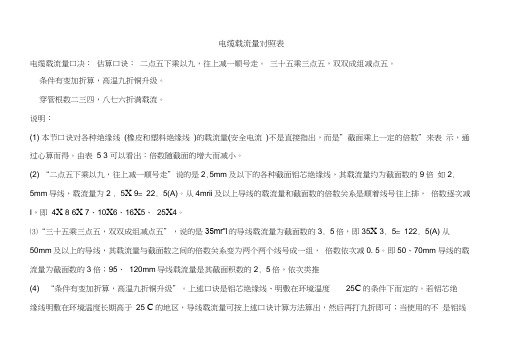

电缆载流量对照表电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1) 本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
由表 5 3 可以看出：倍数随截面的增大而减小。
(2) “二点五下乘以九，往上减一顺号走”说的是2.5mm及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍如2.5mm导线，载流量为2 . 5X 9= 22. 5(A)。
从4mrii及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减I，即4X 8 6X 7、10X6、16X5、25X4。
⑶“三十五乘三点五，双双成组减点五”，说的是35mr”i的导线载流量为截面数的3. 5倍，即35X 3. 5= 122. 5(A) 从50mm及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0. 5。
即50、70mm 导线的载流量为截面数的3倍；95、120mm导线载流量是其截面积数的2. 5倍，依次类推(4) “条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25C的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25 C的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mr h铜线的载流量，可按25mm症吕线计算。
(5) 计算电缆载流量选择电缆(根据电流选择电缆) ：(6) 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查(7) 1. 口诀铝芯绝缘线载流量与截面的倍数关系(8) 10 下五，100 上二，(9) 25 、35，四、三界，.(10) 70 、95，两倍半。

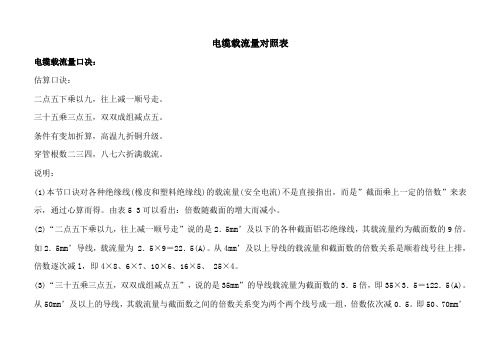

电缆载流量对照表电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为 2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
电缆载流量对照表电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
(2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为 2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
(3)“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
(4)“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
(5)计算电缆载流量选择电缆（根据电流选择电缆）：(6)导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查(7)1. 口诀铝芯绝缘线载流量与截面的倍数关系(8)10下五，100上二，(9)25、35，四、三界，.(10)70、95，两倍半。
电缆载流量对照表Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT电缆载流量对照表电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
(2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、 25×4。
(3)“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
(4)“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
(5)计算电缆载流量选择电缆（根据电流选择电缆）：(6)导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
常用电缆截面积和载流量对照表随着工业化的发展，电力电缆成为主要的电缆传输载体，联络供电点(变电所或配电箱)与用电设备之间的桥梁，选择合适的电缆是保证负载可靠运行的重要环节。
下面就来介绍下电缆规格型号，以及电缆截面积与载流量对照表。
一、电缆规格型号分类一览表电缆规格型号分类一览表二、电缆截面积和载流量对照表电缆截面积和载流量对照表（一）三、铜缆、VV 电缆、YJV电缆截面积和载流量对照表铜缆、VV电缆、YJV 电缆截面积和载流量对照表（二）四、注意事项：若选择电线电缆的截面积过小而负荷电流超载运行时，则会引起电线电缆表面温升加快，使绝缘层过热，导致事故的发生。
若选择电线电缆的截面积过大，则会造成浪费，使投资增加，因此正确选择电缆载面积显得尤为重要。
