电缆载流量对照表
- 格式:doc
- 大小:545.00 KB
- 文档页数:9

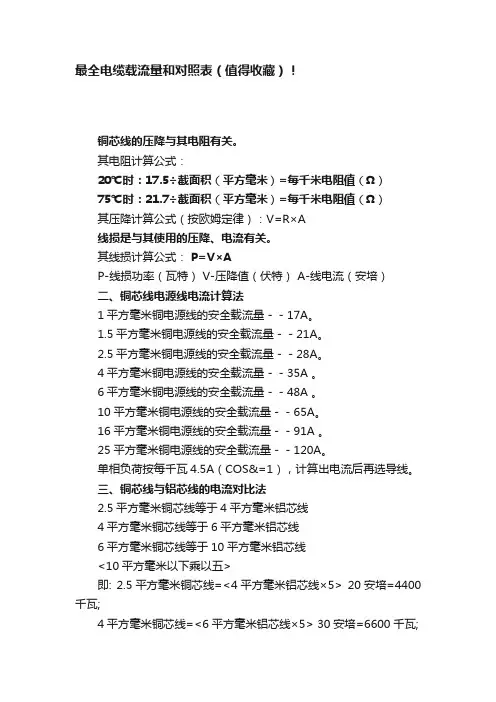

最全电缆载流量和对照表(值得收藏)!铜芯线的压降与其电阻有关。
其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。
其线损计算公式:P=V×AP-线损功率(瓦特) V-压降值(伏特) A-线电流(安培)二、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A。
1.5平方毫米铜电源线的安全载流量--21A。
2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A 。
6平方毫米铜电源线的安全载流量--48A 。
10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A 。
25平方毫米铜电源线的安全载流量--120A。
单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。
三、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5> 20安培=4400千瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5> 30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5> 50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/2 40/300/400...还有非我国标准如:2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。
电缆载流量对照表(总3页)电缆载流量对照表序号洞电线型号誥眾电富降mv/M品字型电压降枭挨一字间距一字型电压降型喪压降m v/M tnv/M两心载流量05。
C) (A)电压降mv/M三心载流量(25o C)(X)电压降my/ M四心载流量(25D C(A L)电压降rrir/N0.95 0. 85 0.7 1W22 YJV22 W22 YJV22 W22 YJV22 W22 YJV221 1.5mm2 /c 20 25 30.86 28.73 26.73 2b 73 IS ie 13 18 30. 88 13 13 30.882 2. 5mm 2 /c 28 35 18.9•・■・■18.9 18.9 18.9 23 35 18.g 18 22 18.9 18 30 18.93 4mm 2 /c 38 50 11.76 11.76 11.76 11.76 29 45 11.78 24 32 11.76 25 32 11.784 6mm 2 /c 48 60 7.86 7.86 7.86 7.86 38 58 7.86 32 41 7.86 33 42 7.865 lOmm 2 /c 65 85 4. &7 4.04 4.04 4.05 53 82 4.67 45 55 4.67 47 56 4.678 16mm 2 /c 88 110 2. 95 2. 55 2. 58 2.55 72 111 2.9 61 75 85 80 2.67 25mm 2 /c 113 157 1.87 1.62 ____ 1.62 1.63 97 145 1.9 85 105 1.6 86 108 1.68 35mm 2 /e 142 192 1.35 1.17 1. 17 1. 19 120 180 1.3 105 130 1.2 108 130 1.29 50mm 2 /c 171 232 L01 0.87 0. 88 0 9 140 220 1 124 155 0.87 137 165 0.8710 70mm 2 /c 218 294 0.T1 0.61 0.62 0. &5 180 285 0.7 160 205 0.61 176 220 0.6111 95mm 2 /c 265 355 0.52 0.45 0.45 0.5 250 350 0.52 201 248 0.45 217 265 0.4512 120mm 2 /c 305 410 0. 43 0.37 0. 38 0.42 270 425 0. 42 235 292 0.36 253 310 0. 3613 150mm 2 /c 355 478 0.36 0.32 0.33 0.37 310 485 0.35 275 343 0.3 290 360 0.314 185(TO 2 /c 410 550 0.3 0.26 0.28 0.33 360 580 0.29 323 400 0.25 333 415 12515 240mm 2 /c 4^0 680 0.25 0.22 0.24 IJ 29 430 650 0.24 3S1 480 0.21 400 4茁0.2116 300mm 2 /c 560 750 0.22 0.2 0.21 0.28 500 700 0.21 440 540 0. 19 467 580 0. 1917 400mm 2 /c 650 880--- —一一一 " 4 0.2 0.17 0.2 0. 26 600 820 0. 1918 500mm 2 /c 750 1000 3. 19 0.16 0. 18 0. 2519 630mm 2 /c 880 1100 0. 18 0.15 0. 17 D. 2520 800mm 2 /e 1100 1300 0. 17 0.15 0. 17 0. 2421 丁严13001400 0. 16 0.14 0. 16 0.24序号洞电线型号单心载流量(25- CHA)电压降mv/H品字型电紧挨一字型电压降mv/N间距一字型电压降mr/N两心载流量电压降(25O C) (A) niy/M三心载流星(25。

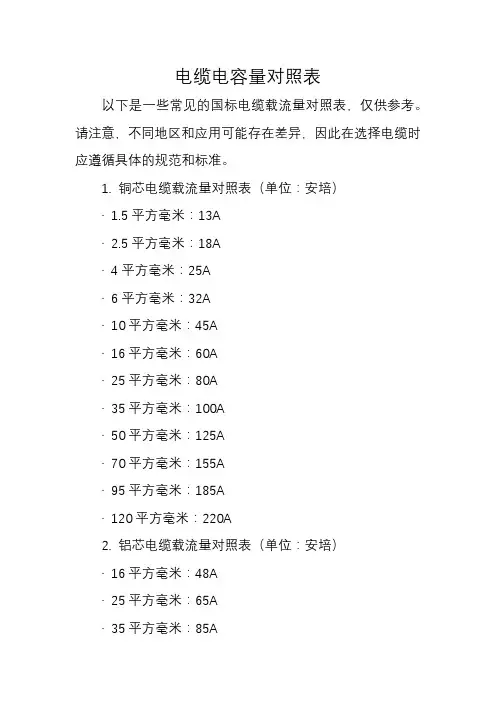

电缆电容量对照表
以下是一些常见的国标电缆载流量对照表,仅供参考。
请注意,不同地区和应用可能存在差异,因此在选择电缆时应遵循具体的规范和标准。
1. 铜芯电缆载流量对照表(单位:安培)
· 1.5平方毫米:13A
· 2.5平方毫米:18A
· 4平方毫米:25A
· 6平方毫米:32A
· 10平方毫米:45A
· 16平方毫米:60A
· 25平方毫米:80A
· 35平方毫米:100A
· 50平方毫米:125A
· 70平方毫米:155A
· 95平方毫米:185A
· 120平方毫米:220A

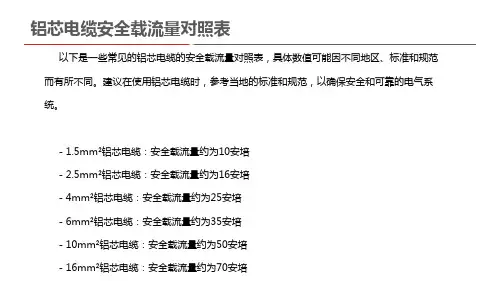

2. 铝芯电缆载流量对照表(单位:安培)
· 16平方毫米:48A
· 25平方毫米:65A
· 35平方毫米:85A
· 50平方毫米:105A
· 70平方毫米:130A
· 95平方毫米:160A
· 120平方毫米:190A
· 150平方毫米:220A
· 185平方毫米:255A
· 240平方毫米:300A
· 300平方毫米:355A
· 400平方毫米:420A
以上仅为一些常见电缆规格的载流量对照表,实际选择和应用时请参考相关的国家标准和电气设计规范,并根据具体情况进行合理选择。

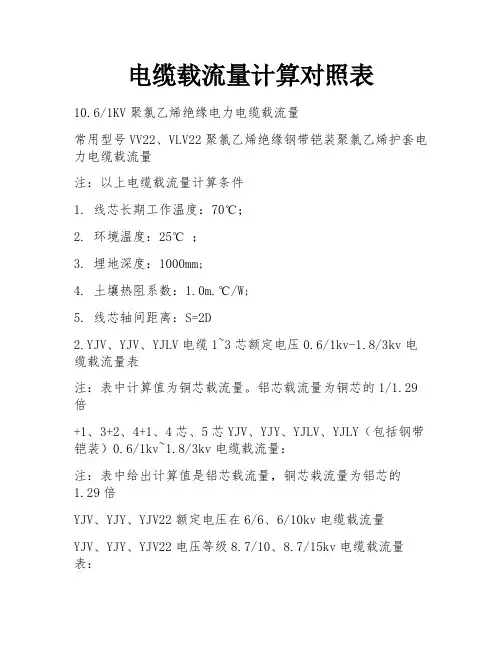

电缆载流量计算对照表
10.6/1KV聚氯乙烯绝缘电力电缆载流量
常用型号VV22、VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量
注:以上电缆载流量计算条件
1. 线芯长期工作温度:70℃;
2. 环境温度:25℃ ;
3. 埋地深度:1000mm;
4. 土壤热阻系数:1.0m.℃/W;
5. 线芯轴间距离:S=2D
2.YJV、YJV、YJLV电缆1~3芯额定电压0.6/1kv-1.8/3kv电缆载流量表
注:表中计算值为铜芯载流量。
铝芯载流量为铜芯的1/1.29倍
+1、3+2、4+1、4芯、5芯YJV、YJY、YJLV、YJLY(包括钢带铠装)0.6/1kv~1.8/3kv电缆载流量:
注:表中给出计算值是铝芯载流量,铜芯栽流量为铝芯的
1.29倍
YJV、YJY、YJV22额定电压在6/6、6/10kv电缆载流量
YJV、YJY、YJV22电压等级8.7/10、8.7/15kv电缆载流量表:
3 常见BV线、BVVB型、BLVVB型、RVVB型电线载流量
BV线载流量
4 通用橡套软电缆的载流量(450V/750V及以下橡胶绝缘电力电缆YQ、YQW、YHQ、YC、YCW、YHC型号的载流
5 阻燃电线电缆载流量
1)B、R系列阻燃电线电缆的载流量
6 ZR-YJV电力电缆载流量表
7 高压交联聚氯乙烯绝缘阻燃电力电缆的载流量表,ZR-YJV、ZR-YJLV
8矿物质绝缘电缆载流量表,BTTZ铜芯铜护套氧化镁矿物质绝缘电缆载流量表。

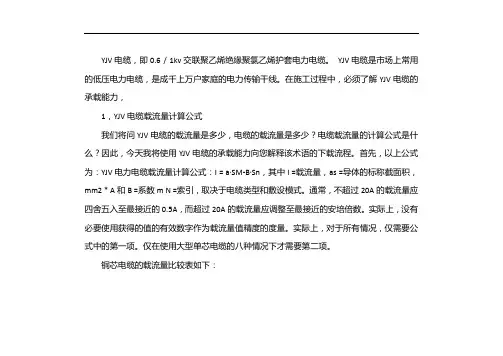

YJV电缆,即0.6 / 1kv交联聚乙烯绝缘聚氯乙烯护套电力电缆。
YJV电缆是市场上常用的低压电力电缆,是成千上万户家庭的电力传输干线。
在施工过程中,必须了解YJV电缆的承载能力,1,YJV电缆载流量计算公式我们将问YJV电缆的载流量是多少,电缆的载流量是多少?电缆载流量的计算公式是什么?因此,今天我将使用YJV电缆的承载能力向您解释该术语的下载流程。
首先,以上公式为:YJV电力电缆载流量计算公式:I = a·SM-B·Sn,其中I =载流量,as =导体的标称截面积,mm2 * A和B =系数m N =索引,取决于电缆类型和敷设模式。
通常,不超过20A的载流量应四舍五入至最接近的0.5A,而超过20A的载流量应调整至最接近的安培倍数。
实际上,没有必要使用获得的值的有效数字作为载流量值精度的度量。
实际上,对于所有情况,仅需要公式中的第一项。
仅在使用大型单芯电缆的八种情况下才需要第二项。
铜芯电缆的载流量比较表如下:电缆的载流量是指电缆传输电能时的电流。
在热稳定性的条件下,当电缆导体达到长期允许的工作温度时,电缆的载流量称为电缆的长期允许载流量。
扩展数据:影响电缆载流量的内部因素导体本身的属性是影响电缆载流量的内部因素。
增加芯线的面积,使用高导电率的材料,使用具有良好的耐高温性和导热性的绝缘材料以及减小接触电阻都可以提高电缆的载流量。
1.增加芯线面积并增加电缆的载流量。
线芯的面积(导体截面积)与载流能力呈正相关。
通常,铜线的安全载流量为5〜8A / mm2,铝线的安全载流量为3〜5A / mm2。
2.使用高导电率的材料来提高电缆的载流量。
如果使用铜线代替铝线,在相同规格下,载流量可以增加30%。
银线甚至用于一些高要求的场合。
3.使用耐高温,导热性好的绝缘材料来提高电缆的载流量。
尽管绝缘材料的耐热性可以达到100℃以上,但考虑到实际的铺设条件和安全性,通常会降低允许的使用温度,这在不同国家有所不同。

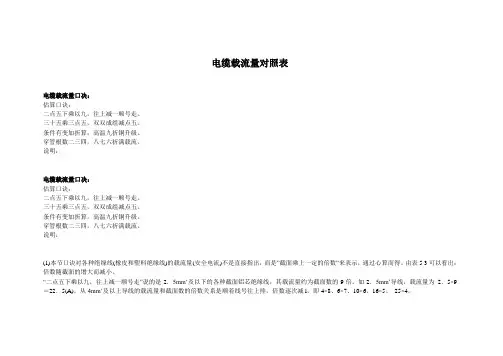

电缆载流量对照表电缆载流量口决:估算口诀:二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:电缆载流量口决:估算口诀:二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是”截面乘上一定的倍数”来表示,通过心算而得。
由表5 3可以看出:倍数随截面的增大而减小。
“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为2.5×9=22.5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量,可按25mm2铝线计算。
计算电缆载流量选择电缆(根据电流选择电缆):导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。
电缆与载流量对照表
电缆的载流量通常取决于电缆的规格和材质。
一般来说,电缆的载流量越大,其传输能力就越强。
以下是一些常见的电缆规格及其对应的载流量对照表,但具体的载流量还需要根据具体的电缆型号和生产厂家来确定:
1.5平方毫米电缆载流量:约为10安培
2.5平方毫米电缆载流量:约为16安培
4平方毫米电缆载流量:约为25安培
6平方毫米电缆载流量:约为32安培
10平方毫米电缆载流量:约为45安培
需要注意的是,这只是一个粗略的参考值,实际使用时需要根据具体的电缆规格和材质以及安装环境等因素进行综合考虑和计算。
在选择电缆和确定载流量时,最好咨询专业的电气工程师或者生产厂家进行确认。
一、以下是一些常见的国标电缆载流量对照表,仅供参考。
请注意,不同地区和应用可能存在差异,因此在选择电缆时应遵循具体的规范和标准。
1. 铜芯电缆载流量对照表(单位:安培)· 1.5平方毫米:13A· 2.5平方毫米:18A·4平方毫米:25A·6平方毫米:32A·10平方毫米:45A·16平方毫米:60A·25平方毫米:80A·35平方毫米:100A·50平方毫米:125A·70平方毫米:155A·95平方毫米:185A·120平方毫米:220A2. 铝芯电缆载流量对照表(单位:安培)·16平方毫米:48A·25平方毫米:65A·35平方毫米:85A·50平方毫米:105A·70平方毫米:130A·95平方毫米:160A·120平方毫米:190A·150平方毫米:220A·185平方毫米:255A·240平方毫米:300A·300平方毫米:355A·400平方毫米:420A以上仅为一些常见电缆规格的载流量对照表,实际选择和应用时请参考相关的国家标准和电气设计规范,并根据具体情况进行合理选择。
二、当涉及到电缆的设计和选择时,一些常用的公式可以帮助我们计算和确定所需的参数。
以下是几个常见的电缆计算公式:1. 电流容量计算公式:电流容量(A)= (K × I) / √(d^2 + D^2)其中,K 是导体的材料特性系数(如铜、铝等),I 是要传输的电流(安培),d 是导体直径(mm),D 是绝缘外直径(mm)。
2. 电阻计算公式:电阻(Ω/km)= (R × L)/ A其中,R 是电阻率(Ω·mm²/m),L 是电缆长度(m),A 是导体截面积(mm²)。

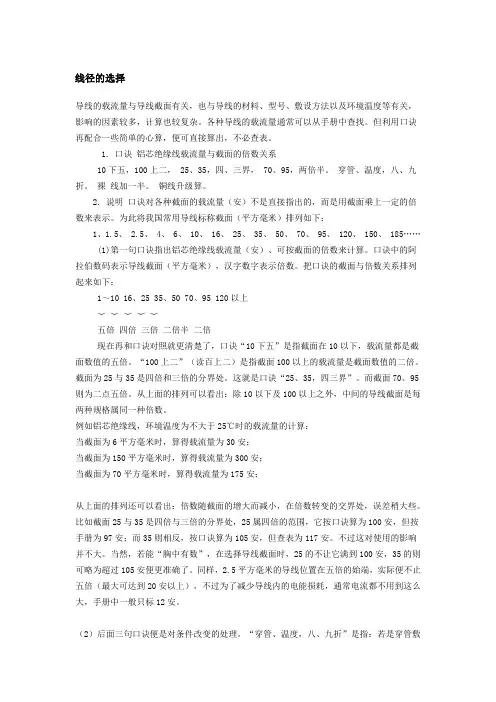

线径的选择导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五,100上二, 25、35,四、三界, 70、95,两倍半。
穿管、温度,八、九折。
裸线加一半。
铜线升级算。
2. 说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面(平方毫米)排列如下:1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185……(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。
把口诀的截面与倍数关系排列起来如下:1~10 16、25 35、50 70、95 120以上﹀﹀﹀﹀﹀五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。
“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。
截面为25与35是四倍和三倍的分界处。
这就是口诀“25、35,四三界”。
而截面70、95则为二点五倍。
从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一种倍数。
例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算:当截面为6平方毫米时,算得载流量为30安;当截面为150平方毫米时,算得载流量为300安;当截面为70平方毫米时,算得载流量为175安;从上面的排列还可以看出:倍数随截面的增大而减小,在倍数转变的交界处,误差稍大些。
比如截面25与35是四倍与三倍的分界处,25属四倍的范围,它按口诀算为100安,但按手册为97安;而35则相反,按口诀算为105安,但查表为117安。

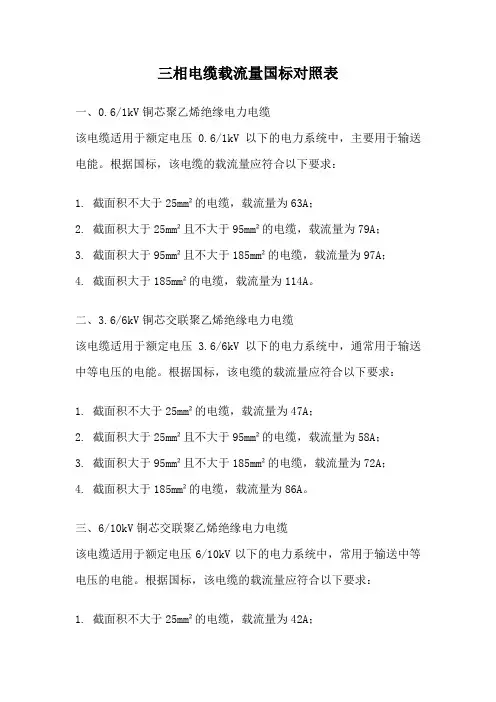

三相电缆载流量国标对照表一、0.6/1kV铜芯聚乙烯绝缘电力电缆该电缆适用于额定电压0.6/1kV以下的电力系统中,主要用于输送电能。
根据国标,该电缆的载流量应符合以下要求:1. 截面积不大于25mm²的电缆,载流量为63A;2. 截面积大于25mm²且不大于95mm²的电缆,载流量为79A;3. 截面积大于95mm²且不大于185mm²的电缆,载流量为97A;4. 截面积大于185mm²的电缆,载流量为114A。
二、3.6/6kV铜芯交联聚乙烯绝缘电力电缆该电缆适用于额定电压 3.6/6kV以下的电力系统中,通常用于输送中等电压的电能。
根据国标,该电缆的载流量应符合以下要求:1. 截面积不大于25mm²的电缆,载流量为47A;2. 截面积大于25mm²且不大于95mm²的电缆,载流量为58A;3. 截面积大于95mm²且不大于185mm²的电缆,载流量为72A;4. 截面积大于185mm²的电缆,载流量为86A。
三、6/10kV铜芯交联聚乙烯绝缘电力电缆该电缆适用于额定电压6/10kV以下的电力系统中,常用于输送中等电压的电能。
根据国标,该电缆的载流量应符合以下要求:1. 截面积不大于25mm²的电缆,载流量为42A;2. 截面积大于25mm²且不大于95mm²的电缆,载流量为51A;3. 截面积大于95mm²且不大于185mm²的电缆,载流量为64A;4. 截面积大于185mm²的电缆,载流量为76A。
四、8.7/15kV铜芯交联聚乙烯绝缘电力电缆该电缆适用于额定电压8.7/15kV以下的电力系统中,通常用于输送较高电压的电能。
根据国标,该电缆的载流量应符合以下要求:1. 截面积不大于25mm²的电缆,载流量为37A;2. 截面积大于25mm²且不大于95mm²的电缆,载流量为44A;3. 截面积大于95mm²且不大于185mm²的电缆,载流量为55A;4. 截面积大于185mm²的电缆,载流量为66A。
常用电缆截面积和载流量对照表随着工业化的发展,电力电缆成为主要的电缆传输载体,联络供电点(变电所或配电箱)与用电设备之间的桥梁,选择合适的电缆是保证负载可靠运行的重要环节。
下面就来介绍下电缆规格型号,以及电缆截面积与载流量对照表。
一、电缆规格型号分类一览表电缆规格型号分类一览表二、电缆截面积和载流量对照表电缆截面积和载流量对照表(一)三、铜缆、VV 电缆、YJV电缆截面积和载流量对照表铜缆、VV电缆、YJV 电缆截面积和载流量对照表(二)四、注意事项:若选择电线电缆的截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故的发生。
若选择电线电缆的截面积过大,则会造成浪费,使投资增加,因此正确选择电缆载面积显得尤为重要。
载流量和导线截面积对照表载流量和导线截面积对照表随着现代化建设的不断发展,电力设备已经成为了人们日常生活以及国家生产的重要组成。
而在电力设备的运行过程中,往往需要进行传输和分配电能,以供各种用电设备使用。
而对于电能的传输和分配,需要使用到导线。
在使用导线的过程中,导线的截面积大小以及导线承载的电流量都是非常重要的。
以下就是载流量和导线截面积对照表。
一、隐藏文字基础规格:额定电压为450/750V、0.6/1kv、1.8/3kv、3.6/6kv、6/10kv、8.7/15kv的交联聚乙烯绝缘电缆。
导线名称:VV、VVP、YJV、YJVP、VV22、VVP22、YJV22、YJVP22、VV32、VVP32、YJV32、YJVP32。
二、载流量和导线截面积对照表:导线名称 | 载流量(A) | 导线截面积(mm²)VV | 2.5 | 0.75、1.0、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400 VVP | 2.5 | 0.75、1.0、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400YJV | 2.5 | 1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600YJVP | 2.5 | 1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600VV22 | 1.5 | 1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600VVP22 | 1.5 | 1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600YJV22 | 1.5 | 4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、1800、2000YJVP22 | 1.5 | 4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、1800、2000VV32 | 1.5 | 10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、1800、2000、2500、3000、3500、4000VVP32 | 1.5 | 10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、1800、2000、2500、3000、3500、4000YJV32 | 1.5 | 25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、1800、2000、2500、3000、3500、4000、4500、5000、5500、6000YJVP32 | 1.5 | 25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、1800、2000、2500、3000、3500、4000、4500、5000、5500、6000三、总结通过以上的载流量和导线截面积对照表,我们可以得知不同导线截面积对应的载流量大小,以及不同导线名称的最大载流量和适用的导线截面积。
yjv22电缆载流量对照表YJV电缆,即0.6/1kv交联聚乙烯绝缘聚氯乙烯护套电力电缆。
供额定电压为(U0/U)0.6/1---26/35kv电力线路输配电用,产品标准为GB12706.3-91。
yjv电缆是市场上用的比较普遍的低压电力电缆,是千家万户输送电力的主干线,那么在施工过程中,我们就必须要了解yjv电缆载流量。
YJV电力电缆载流量计算公式:I=A·Sm - B·Sn。
式中:I=载流量,A S=导体的标称截面积,mm2 * A和B=系数 m和n=指数视电缆类型和敷设方式而定一般情况下不超过20A的载流量应舍入到最接近的0.5A,而超过20A的载流量应化整到最接近的安倍数。
其实不必将所得数值的有效位数作为载流量值精确度的衡量标志。
实际上对于所有情况,只需要公式中的第一项。
只有在采用大规格单芯电缆时的八种情况下,才需要第二项。
一、YJV电缆载流量表(低压)1、YJV电缆空气中明敷载流量:(图片来源于互联网)2、YJV电缆在土壤中穿管载流量:(图片来源于互联网)3、YJV22(铠装)电缆空气中明敷载流量:(图片来源于互联网)4、YJV22(铠装)电缆在土壤中直敷载流量:(图片来源于互联网)二、YJV电缆载流量表(高压)1、YJV22(铠装)电缆空气中明敷载流量:(图片来源于互联网)2、YJV22(铠装)电缆在土壤中穿管载流量:(图片来源于互联网)yjv22电缆铺设方法:1.YJVYJLV 铜(铝)芯交联聚乙烯敷设在室内,沟道及管子内,也可埋在松散的土壤中,但不能承受压力和机械外力作用。
2.YJLV22 铜(铝)芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在地下,能承受机械外力作用,但不能承受较大拉力。
yjv22电缆技术要求:1.电缆导体的最高额定温度为90°C,短路时(最长持续时间不超过5S),电缆导体的最高温度不超过250°C。
2.敷设电缆时的环境温度不应该低于0°C3.敷设时的允许弯曲半径:单芯电缆不应小于电缆外径的15倍;多芯电缆不应小于电缆外径的10倍。
铜电缆载流量对照表
以下是一些常见的铜电缆载流量对照表,仅供参考:
1.5平方毫米铜电缆:最大载流量为12安培
2.5平方毫米铜电缆:最大载流量为18安培
4平方毫米铜电缆:最大载流量为25安培
6平方毫米铜电缆:最大载流量为33安培
10平方毫米铜电缆:最大载流量为47安培
16平方毫米铜电缆:最大载流量为63安培
25平方毫米铜电缆:最大载流量为80安培
35平方毫米铜电缆:最大载流量为101安培
需要注意的是,这些数值仅是参考值,实际载流量可能受到多种因素的影响,如电缆的安装方式、环境温度等。
因此,在进行电缆选择时,最好参考相关的电缆设计标准或咨询专业人士。
电缆载流量对照表
电缆载流量口决:
估算口诀:
二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是”截面乘上一定的倍数”来表示,通过心算而得。
由表5 3可以看出:倍数随截面的增大而减小。
“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为2.5×9=22.5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
即50、70mm’导线的
载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量,可按25mm2铝线计算。
计算电缆载流量选择电缆(根据电流选择电缆):
导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查
1. 口诀铝芯绝缘线载流量与截面的倍数关系
10下五,100上二,
25、35,四、三界,.
70、95,两倍半。
穿管、温度,八、九折。
裸线加一半。
铜线升级算。
说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面(平方毫米)排列如下:
1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……
(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。
把口诀的截面与倍数关系排列起来如下:
1~10 16、25 35、50 70、95 120以上
﹀﹀﹀﹀﹀
五倍四倍三倍二倍半二倍
现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。
“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。
截面为25与35是四倍和三倍的分界处。
这就是口诀“25、35,四三界”。
而截面70、95则为二点五倍。
从上面的排列可以看出:除10 以下及100以上之外,中间的导线截面是每两种规格属同一种倍数。
例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算:
当截面为6平方毫米时,算得载流量为30安;
当截面为150平方毫米时,算得载流量为300安;
当截面为70平方毫米时,算得载流量为175安;
从上面的排列还可以看出:倍数随截面的增大而减小,在倍数转变的交界处,误差稍大些。
比如截面25与35是四倍与三倍的分界处,25属四倍的范围,它按口诀算为100安,但按手册为97安;而35则相反,按口诀算为105安,但查表为117安。
不过这对使用的影响并不大。
当然,若能“胸中有数”,在选择导线截面时,25的不让它满到100安,35的则可略为超过105安便更准确了。
同样,2.5平方毫米的导线位置在五倍的始端,实际便不止五倍(最大可达到20安以上),不过为了减少导线内的电能损耗,通常电流都不用到这么大,手册中一般只标12安。
(2)后面三句口诀便是对条件改变的处理。
“穿管、温度,八、九折”是指:若是穿管敷设(包括槽板等敷设、即导线加有保护套层,不明露的),计算后,再打八折;若环境温度超过25℃,计算后再打九折,若既穿管敷设,温度又超过25℃,则打八折后再打九折,或简单按一次打七折计算。
关于环境温度,按规定是指夏天最热月的平均最高温度。
实际上,温度是变动的,一般情况下,它影响导线载流并不很大。
因此,只对某些温车间或较热地区超过25℃较多时,才考虑打折扣。
例如对铝心绝缘线在不同条件下载流量的计算:
当截面为10平方毫米穿管时,则载流量为10×5×0.8═40安;若为高温,则载流量为10×5×0.9═45安;若是穿管又高温,则载流量为10×5×0.7═35安。
(3)对于裸铝线的载流量,口诀指出“裸线加一半”即计算后再加一半。
这是指同样截面裸铝线与铝芯绝缘线比较,载
流量可加大一半。
例如对裸铝线载流量的计算:
当截面为16平方毫米时,则载流量为16×4×1.5═96安,若在高温下,则载流量为16×4×1.5×0.9=86.4安。
(4)对于铜导线的载流量,口诀指出“铜线升级算”,即将铜导线的的截面排列顺序提升一级,再按相应的铝线条件计算。
例如截面为35平方毫米裸铜线环境温度为25℃,载流量的计算为:按升级为50平方毫米裸铝线即得50×3×1.5=225安. 对于电缆,口诀中没有介绍。
一般直接埋地的高压电缆,大体上可直接采用第一句口诀中的有关倍数计算。
比如35平方毫米高压铠装铝芯电缆埋地敷设的载流量为35×3=105安。
95平方毫米的约为95×2.5≈238安。
三相四线制中的零线截面,通常选为相线截面的1/2左右。
当然也不得小于按机械强度要求所允许的最小截面。
在单相线路中,由于零线和相线所通过的负荷电流相同,因此零线截面应与相线截面相同。
电线电缆规格选用参考表
说明:1.同一规格铝芯导线载流量约为铜芯的0.7倍,选用铝芯导线可比铜芯导线大一个规格,交联聚乙烯绝缘可选
用小一档规格,耐火电线电缆则应选较大规格。
2.本表计算容量是以三相380V、Cosφ=0.85为基准,若单相220V、Cosφ=0.85,容量则应×1/3
3.当环境温度较高或采用明敷方式等,其安全载流量都会下降,此时应选用较大规格;当用于頻繁起动电机时,应选用大2~3个规格。
4.本表聚氯乙烯绝缘电线按单根架空敷设方式计算,若为穿管或多根敷设,则应选用大2~3个规格
电缆载流量对照表。
