电缆、电线载流量-功率对照表

1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×AP-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用 2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

电线电缆载流量对照表 Final revision on November 26, 2020
电线电缆负载电流值
电工常识－电线负载电流值
举例说明：
1、每台计算机耗电约为200～300W(约1～，那么10台计算机就需要一条平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条平方毫米的铜芯电线供电。

3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。

4、早期的住房(15年前) 进线一般是平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。

5、耗电量比较大的家用电器是：空调5A匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A
在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。

电缆直径和电缆流过电流计算以及对照表分享1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式： P=V×AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS">3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线即:2.5平方毫米铜芯线=20安培=4400 瓦;4平方毫米铜芯线=30安培=6600 瓦;6平方毫米铜芯线=50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

1、“二点五下乘以九，往上减一顺号走”说的是：2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

500伏铜芯绝缘导线长期连续负荷允许载流量表
注：1.导电线芯最高允许工作温度+65℃，
2.25毫米及以上铜芯导线导线穿管时应用 “（二）”型结果产品。

注：1.本电缆的聚氯乙烯绝缘中添加了耐热增塑剂，线芯允许工作温度可达105℃，适用于高温场所，但要求接头用焊接或绞接后表面锡银处理，电线实际允许工作温度还取决于电线与电线，电线与电器接头的允许工作温度。

当接头允许温度为95℃时，表中数据应乘以0.92；接头允许温度为85℃时，表中数据应乘以0.84。

2.BLV-105型铝芯耐热线的载流量可按表中数据乘以0.78。

3.本表中载流量数据系经计算得出，仅供使用参考，上海电缆研究所尚未提供试验数据。

注：1.导线芯最高允许工作温度为65℃。

单相AC220V，三相AC380V电压时功率/电流对照表。

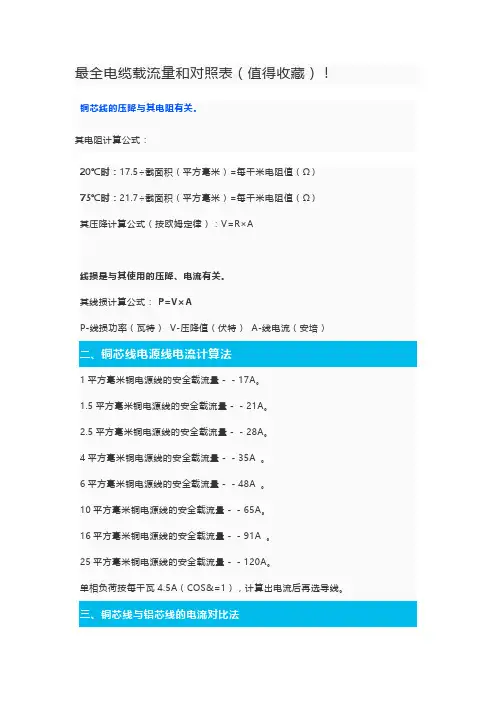

最全电缆载流量和对照表（值得收藏）！铜芯线的压降与其电阻有关。

其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5> 20安培=4400千瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5> 30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5> 50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/40 0...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

电缆直径和载流量对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5♦截面积（平方毫米）二每千米电阻值（。

）75℃时：21.7♦截面积（平方毫米）二每千米电阻值（。

）其压降计算公式（按欧姆定律）：V二RXA线损是与其使用的压降、电流有关。

其线损计算公式：P=VXAP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量一一17A1.5平方毫米铜电源线的安全载流量一一21A2.5平方毫米铜电源线的安全载流量一一28A4平方毫米铜电源线的安全载流量一一35A6平方毫米铜电源线的安全载流量一一48A10平方毫米铜电源线的安全载流量一一65A16平方毫米铜电源线的安全载流量一一91A25平方毫米铜电源线的安全载流量一一120A单相负荷按每千瓦4.5A （C0S&=1）,计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即：2.5平方毫米铜芯线二<4平方毫米铝芯线X 5>20安培=4400 瓦；4平方毫米铜芯线二<6平方毫米铝芯线X 5>30安培=6600瓦;6平方毫米铜芯线=<10平方毫米铝芯线X 5>50安培=11000 瓦；土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米；就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5 （平方毫米）就可以了，其标准：0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400…，还有非我国标准如：2.0。

铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

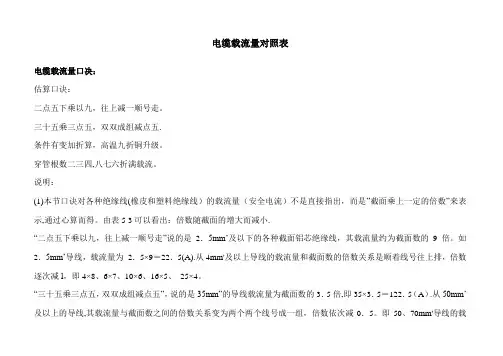

电缆载流量对照表电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五.条件有变加折算，高温九折铜升级。

穿管根数二三四,八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线）的载流量（安全电流）不是直接指出，而是”截面乘上一定的倍数”来表示,通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小.“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A).从4mm'及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍,即35×3．5＝122．5（A）.从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm'导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”.上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算.计算电缆载流量选择电缆(根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算,便可直接算出，不必查1。

总线、电缆载流量对照表
WW31Z.K宪锋血力电境主虽外性枚M&J；061kV单芯PV%缘（钳带恺装）电力电缆
VV»
W«觐乙烯兜母咆力电變亀呈外用锻漁呈篦右
061kVE芯PVCift蛛〔刖花裝)电力电筑
w聂■乙烤绝缘电力电境宣呈外丘教渝呈事乌
OMkV (=x一小〉pvci®# (钢柩刘电力电蹴
w杲丸乙烯绝编吐力电規至F外径製乳■五r, owe四芯写舷ajpvc绝缘〈钢带但划电力地克
电线电缆负载电流值
电工常识一电线负载电流值
国标GB4706.1-1992/1998规定的电线负载电流值（部分）
注：明敷载流量值系根据S>2De（De-电线外径计算
举例说明:
1、每台计算机耗电约为200〜300W（约1〜1.5A），那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3匹空调耗电约为3000W（约14A），那么1台空调就需要单独的一条2.5平方
毫米的铜芯电线供电
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A（即5500瓦），有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。

4、早期的住房（15年前）进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A（即2800瓦）。

5、耗电量比较大的家用电器是：空调5A（1.2 匹），电热水器10A，微波炉4A，电饭煲
4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A
在电源引起的火灾中，有90%是由于接头发热造成的，因此所有的接头均要焊接, 不能焊接的接触器件5〜10年必须更换（比如插座、空气开关等）。

电缆直径和载流量对照表电缆直径和载流量对照表铜芯线的电阻和压降计算公式如下：20℃时：每千米电阻值（Ω）=17.5÷截面积（平方毫米）75℃时：每千米电阻值（Ω）=21.7÷截面积（平方毫米）压降计算公式（按欧姆定律）：V=R×A线损计算公式：P=V×A，其中线损与使用的压降和电流有关。

铜芯线电源线的安全载流量如下：1平方毫米铜电源线：17A1.5平方毫米铜电源线：21A2.5平方毫米铜电源线：28A4平方毫米铜电源线：35A6平方毫米铜电源线：48A10平方毫米铜电源线：65A16平方毫米铜电源线：91A25平方毫米铜电源线：120A单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选择导线。

铜芯线与铝芯线的电流对比如下：2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线10平方毫米以下乘以五>即：2.5平方毫米铜芯线=20安培=4400瓦；4平方毫米铜芯线=30安培=6600瓦;6平方毫米铜芯线=50安培=瓦；土方法是铜芯线1个平方1KW，铝芯2个平方1KW。

单位是平方毫米。

电缆载流量根据铜芯/铝芯不同，铜芯可使用2.5（平方毫米），其标准为：0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/4 00…，还有非我国标准如：2.0.铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A。

根据条件变化进行折算，高温时铜折算为九折。

穿管根数为二三四，八七六折满载流。

二点五下乘以九，往上减一顺号走"这句话是指，截面为2.5mm2及以下的铝芯绝缘线，其载流量大约是截面数的9倍。

例如，2.5mm2导线的载流量为2.5×9＝22.5(A)。

对于4mm2及以上的导线，其载流量与截面数的倍数关系是顺着线号往上排，倍数逐次减1，即4×8、6×7、10×6、16×5、25×4.三十五乘三点五，双双成组减点五"这句话是指，截面为35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。

1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20 C时：17.5十截面积（平方毫米）=每千米电阻值（Q）75C时：21.7十截面积（平方毫米）=每千米电阻值（Q）其压降计算公式（按欧姆定律）：V=RX A 线损是与其使用的压降、电流有关。

其线损计算公式：P=VX AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1 平方毫米铜电源线的安全载流量－－17A。

1.5 平方毫米铜电源线的安全载流量－－21A。

2.5 平方毫米铜电源线的安全载流量－－28A。

4 平方毫米铜电源线的安全载流量－－35A6 平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A25 平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=）1 ，计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5 平方毫米铜芯线等于4 平方毫米铝芯线4 平方毫米铜芯线等于6 平方毫米铝芯线6 平方毫米铜芯线等于10 平方毫米铝芯线<10平方毫米以下乘以五>即：2.5平方毫米铜芯线=<4平方毫米铝芯线X 5>20安培=4400瓦;4平方毫米铜芯线=<6平方毫米铝芯线X 5>30安培=6600瓦；6平方毫米铜芯线=<10平方毫米铝芯线X 5>50安培=11000瓦土方法是铜芯线1个平方1KW铝芯2个平方1KW单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/ 铝芯不同，铜芯你用 2.5 (平方毫米)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如： 2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

最全电缆载流量和对照表（值得收藏）！铜芯线的压降与其电阻有关。

其电阻计算公式：2CFC时：17.5三截面积（平方毫米）二每千米电阻值（0）75°C时：21.7三截面积（平方毫米）二每千米电阻值（0）其压降计算公式（按欧姆定律）：V = RxA线损是与其使用的压降、电流有关。

其线损计算公式：P=VxAP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）1平方毫米铜电源线的安全载流呈--17A01.5平方毫米铜电源线的安全载流呈--21A。

2.5平方毫米铜电源线的安全载流星--28A。

4平方毫米铜电源线的安全载流星--35A。

6平方毫米铜电源线的安全载流星--48A 010平方毫米铜电源线的安全载流呈--65A。

16平方毫米铜电源线的安全载流呈--91A 025平方毫米铜电源线的安全载流呈--120A。

单相负荷按每千瓦4.5A （ COS&=1 ）,计算出电流后再选导线。

2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五〉即：2.5平方毫米铜芯线=<4平方毫米铝芯线x5> 20安培=4400千瓦；4平方毫米铜芯线=<6平方臺米铝芯线x5> 30安培= 6600千瓦；6平方毫米铜芯线=<10平方毫米铝芯线X5> 50安培=11000千瓦土方法是铜芯线1个平方1 KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5 （平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如：2.0铝芯1平方最大载流呈9A ,铜芯1平方最大载流呈13.5A二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。
