卷筒纸平版印刷设备

平版印刷平版印刷是利用油、水不相溶的客观规律进行的印刷。

它不同于凸版印刷，也不同于凹版印刷，除油墨之外，必须有水参加，水墨平衡是平版印刷研究的基本课题。

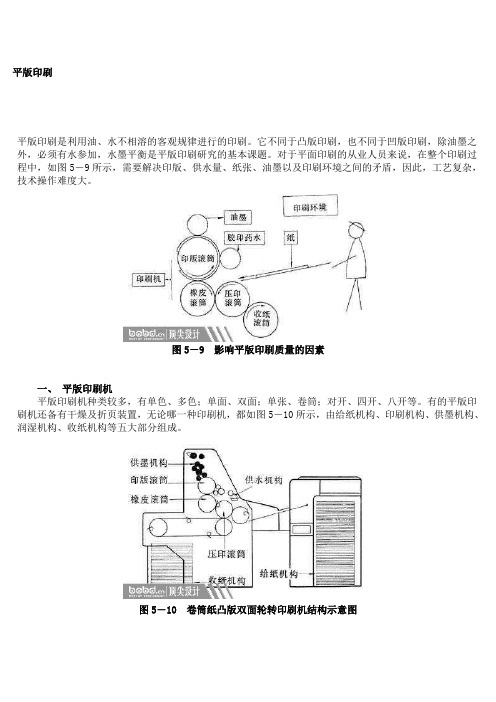

对于平面印刷的从业人员来说，在整个印刷过程中，如图5－9所示，需要解决印版、供水量、纸张、油墨以及印刷环境之间的矛盾，因此，工艺复杂，技术操作难度大。

图5－9 影响平版印刷质量的因素一、平版印刷机平版印刷机种类较多，有单色、多色；单面、双面；单张、卷筒；对开、四开、八开等。

有的平版印刷机还备有干燥及折页装置，无论哪一种印刷机，都如图5－10所示，由给纸机构、印刷机构、供墨机构、润湿机构、收纸机构等五大部分组成。

图5－10 卷筒纸凸版双面轮转印刷机结构示意图给纸机构由存纸和送纸装置组成。

印刷机构包括印版滚筒、橡皮滚筒、压印滚筒。

典型的单张纸平版印刷机和卷筒纸印刷机的滚筒配置如图5－11和5－12所示。

图5－11 平版印刷机的主要结构图5－12 卷筒纸印刷机滚筒的配置供墨机构包括墨斗、墨量调节螺丝、出墨量调节版、墨斗辊、匀墨辊、压辊、串墨辊、靠版辊等，排列情况如图5－13所示。

图5－13 供墨机构润湿机构包括水斗、水斗辊、传水辊、匀水辊、着水辊等。

单张纸平版印刷机的收纸机构，一般由链条式印张传送器、印张减速器、收纸台等部件组成。

二、平版印刷工艺平版印刷工艺流程包括：印刷前的准备、安装印版、试印刷、正式印刷，印后处理等，可用下列方框图表示。

（一）印刷前的准备平版印刷工艺复杂，印刷前要作好充分的准备工作。

纸张在投入印刷前，（尤其是用于多色胶印机的纸张）需要进行调湿处理。

其目的是降低纸张对水分的敏感程度，提高纸张尺寸的稳定性。

调湿处理一般有两种方法。

一是将纸张吊晾在印刷车间，使纸张的含水量与印刷车间的温、湿度相平衡。

二是把纸张先放在高温、高湿的环境中加湿，然后再放入印刷车间或印刷车间温、湿度相同的场所使纸张的含水量均匀。

油墨厂生产的油墨，一般是原色墨（Y、M、C三色），印刷厂在使用时，需要根据印刷品的类别，印刷机的型号，印刷色序等的要求，对油墨的色相、粘度、粘着性、干燥性进行调整。

作业二一、作业内容：1、分析卷筒纸印刷设备从开卷到收取的过程中，有哪些装置对纸卷和纸带实施了控制？各自的作用是什么？（1）纸卷安装装置：通过有芯轴或无芯轴方式将纸卷安装在印刷机上，（2）纸卷回转装置：用来实现纸卷高度的升降，便于纸卷的更换。

在多纸卷系统中还可以调整纸卷的位置，从而完成待用纸卷和在用纸卷的转换。

（3）纸卷轴向调节装置：调节安装在纸架上的纸卷的轴向位置，使其与印刷版面板的轴向位置相适应。

（4）纸卷制动装置：通过对纸卷制动使纸卷以一定的速度打开，从而保持纸带张力的稳定。

（5）自动接纸装置装置：完成新旧纸卷的自动粘接，从而保证印刷机实现不停机更换纸卷。

（6）纸带驱动装置：对纸带施加驱动力，从而保证纸带按照预定的速度运动和纸带运动的稳定。

（7）纸带引导装置：控制纸带的运动路线和运动方向，控制纸带的翻转工作或将纸带重叠在一起，使纸带相对与印刷部件产生纵向位移，调整纸带的横向位置。

（8）纸带张力控制装置：纸带在印刷过程中必须保持张力的稳定，这样纸带的伸长量才能够稳定，运动速度也才能够稳定。

在这种情况下纸带匀速地按照所需要的方向和套准的要求运动到印刷装置完成印刷。

（9）纸带的减震装置：用来消除因机器震动，运转不平稳以及纸卷形状不规则等因素而引起的纸带张力变化，常常包含浮动辊机构和阻尼机构等。

（10）断纸自动检测装置：保证发生断纸故障时印刷机能够迅速反应，主要是机械系统迅速制动和印料迅速排废两个方面。

（11）自动穿纸装置：自动协助操作者完成穿纸过程，使操作者提高工作效率，降低劳动强度和危险性。

（12）自动套准装置：在多色印刷时保证各色版之间的套准，卷筒纸印刷机上一般可以完成横向和纵向两个方向的套准。

2、解释以下印刷装置名词：（1）高速自动接纸：指新旧纸卷在接纸过程中纸带仍然处于运动状态，在高速运动中完成自动接纸。

（2）前张力：卷筒纸印刷机中驱动纸带前进的拉力。

（3）滚折式折页机：卷筒纸印刷机中依靠相对滚筒的两滚上的折刀和夹板相互完成配合，折刀将待折书沿折逢顶入夹板滚筒的滚筒缺口靠板和活动夹板之间，由夹板夹紧完成折页，折页过程是在旋转过程中完成的折页装置。

印刷行业机器设备在印刷行业中，机器设备扮演着至关重要的角色，它们的运作和性能直接影响着印刷产品的质量和生产效率。

本文将从机器设备的类型、特点以及未来发展趋势等方面展开介绍。

机器设备类型在印刷行业中，常见的机器设备主要包括印刷机、装订机、卷筒机、数码印刷设备等。

不同的设备在印刷生产线上扮演着不同的角色，协同工作以完成印刷产品的生产。

印刷机印刷机是印刷生产线上最基础的设备之一，它们通过不同的印刷方法（如凸版印刷、凹版印刷、平板印刷等）将图文信息印刷到印刷材料上。

印刷机的类型多样，包括胶版印刷机、柔印机、数字印刷机等，每种类型的印刷机都有其特定的应用领域和优势。

装订机装订机是印刷产品后期加工的重要设备之一，主要用于将印刷好的纸张或印刷品装订成册、裁切、压平等工艺。

装订机的种类繁多，包括胶装机、线装机、锁线胶装机等，它们能够满足不同类型印刷品的加工需求。

卷筒机卷筒机在印刷行业中扮演着重要角色，主要用于卷取、切割、裁切印刷品，特别适用于大批量生产。

卷筒机通常配备自动化控制系统，能够实现高效的生产流程，提高生产效率。

数码印刷设备随着数字化技术的发展，数码印刷设备在印刷行业中得到广泛应用。

数码印刷设备能够快速、灵活地印刷个性化的印刷品，满足客户个性化、快速交付的需求，具有很高的市场竞争力。

机器设备特点不同类型的印刷机器设备具有各自独特的特点和优势。

•高效性：现代印刷机器设备通常配备智能化控制系统，能够实现自动化生产，提高生产效率。

•精度高：印刷机器设备能够精准地控制印刷图文的位置、颜色等参数，保证印刷品的质量。

•多样性：不同类型的机器设备能够满足不同的印刷需求，从小批量快速印刷到大批量生产均能胜任。

•环保：现代印刷机器设备更加节能环保，采用绿色印刷技术，减少对环境的影响。

机器设备未来发展趋势随着科技的不断发展和印刷行业的变革，机器设备在未来的发展趋势也将呈现以下特点：•智能化：未来的印刷机器设备将更加智能化，更加自动化，具有更强的自适应性和智能化控制能力。

1.柔性版印刷机(flexographic press）: 使用柔性版、通过网纹传墨辊传递油墨完成印刷过程的机器。

柔性版印刷机分：层架式、卫星式及机组式。

多为卷筒式，但机组式也有单张式。

印刷机2.达格伦润湿装置:水斗辊1直接与第一着墨辊3接触，由着墨辊3在着墨的同时向印版涂润版液。

镀铬水斗辊1由专用电机无级调速装置单独传动，它的表面速度小于着墨辊的表面速度，利用速度差造成水斗辊1与控制水量银2和着墨辊3的相对滑动，形成均匀润湿液膜。

控制水辊2可改变水斗辊1向着墨辊3的供水量，着墨辊3上的多余水量又经水斗银回至水斗。

当停止供水时，水斗辊1下移并与着墨银3脱开，着墨辊3从串墨辊4获得油墨。

在印刷前，需进行预润湿使水斗辊1与着墨辊3接触，向着墨辊供水，达到水墨平衡后着墨辊3靠向印版，润湿装置进入正常工作达格伦润湿装置的特点：（1）操作简单（2）着水量少(3）纸张的伸缩小（4）水辊与印版不接触，减少了印版的磨损3.印刷机：印刷文字和图像的机器。

现代印刷机一般由装版、涂墨、压印、输纸(包括折叠)等机构组成印刷机的分类按印版种类分1、凸版印刷机2、平版印刷机3、凹版印刷机4、丝网印刷机按使用纸张形式分类1、单张纸印刷机2、卷筒纸印刷机按压印结构形式分类1、平压平印刷机2、圆压平印刷机（平台印刷机）3、停回转印刷机4一回转印刷机5.二回转印刷机6、往复转印刷机7、圆压圆印刷机按印刷色数和面数分类1、单色印刷机2、双色印刷机3多色印刷机4 双面单色印刷机5双面多色印刷机印刷机工作循环图：表示印刷机在一个工作循环周期内它的各执行机构的运动规律及相互运动配合（或工作先后顺序）的图标4.前规检测装置5.规矩部件：要保证所印图文位置准确保证张与张，色与色以及正反面之间套印准确，必须使每一张纸相对于印版有固定的位置，这就要求印刷机必须有相应的纸张定位装置。

这种定位装置就是规矩部件规矩部件又叫定位部件，是单张纸印刷机实现图文位置调定以及套印控制的功能部件。

@运城职业技术学院1、国产印刷机的命名印刷机的型号名称一般要能表示机器的类型、用途、结构特点、纸张规格、印刷色数、自动化程度等特性。

我国印刷机产品型号编制方法经历了四个标准。

（1）JB/E106-73标准（1973年7月1日实施，1983年1月1日止）该标准规定机器型号由基本型号和辅助型号两部分组成。

基本型号采用机器分类（组）名称汉语拼音的第一个字母，辅助型号包括机器的主要规格（如纸张幅面、印刷色数等）和顺序号。

对纸张幅面而言，1代表全张；2代表对开；4代表四开；8代表八开。

对印刷色数而言，1代表单色；2代表双色；3代表三色……。

产品顺序号用01，02，03……表示。

如在顺序号后面加上汉语拼音字母A、B、C……，表示改进设计的次数。

一次改进设计为A，二次为B，三次为C……。

产品型号示例：① J 2 1 08 A ② J S 2 1 01 对开单色双面胶印机第一次改进设计顺序号SHUANG的第一个字母）JIAO③ A J 1 02 卷筒纸单色凹版印刷机顺序号单色卷筒纸（JUAN的第一个字母）凹版（AO的第一个字母）（2）JB3090-82标准（1983年1月1日实施，1989年1月1日止）该标准规定产品型号由主要型号和辅助型号两部分组成。

主型号一般依次按产品分类名称、结构特点、纸张品种、机器用途和自动程度等顺序编制。

辅助型号为产品的主要性能规格和设计顺序。

主型号用汉语拼音字母表示，辅助型号中主要性能规格用阿拉伯数字表示，改进设计顺序依次用汉语拼音字母A、B、C……表示，其中字母“O”不宜使用。

该标准与上述标准（JB/Z106-73）相比，主要区别有两点：第一，它在名称中用平版的第一个拼音字母“P”代替了胶印机的“J”；第二，用纸张幅面宽度（如1575mm，880mm……）代替了纸张幅面（纸张的开数）。
