第二章单张纸印刷机输纸装置

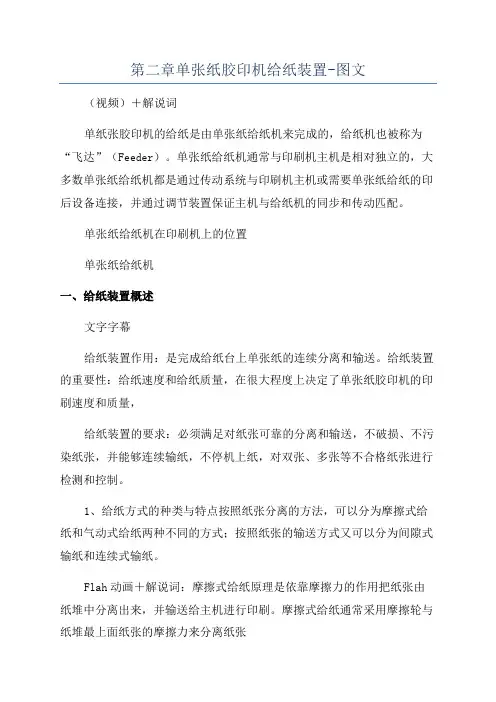

第二章单张纸胶印机给纸装置-图文（视频）＋解说词单纸张胶印机的给纸是由单张纸给纸机来完成的，给纸机也被称为“飞达”（Feeder）。

单张纸给纸机通常与印刷机主机是相对独立的，大多数单张纸给纸机都是通过传动系统与印刷机主机或需要单张纸给纸的印后设备连接，并通过调节装置保证主机与给纸机的同步和传动匹配。

单张纸给纸机在印刷机上的位置单张纸给纸机一、给纸装置概述文字字幕给纸装置作用：是完成给纸台上单张纸的连续分离和输送。

给纸装置的重要性：给纸速度和给纸质量，在很大程度上决定了单张纸胶印机的印刷速度和质量，给纸装置的要求：必须满足对纸张可靠的分离和输送，不破损、不污染纸张，并能够连续输纸，不停机上纸，对双张、多张等不合格纸张进行检测和控制。

1、给纸方式的种类与特点按照纸张分离的方法，可以分为摩擦式给纸和气动式给纸两种不同的方式；按照纸张的输送方式又可以分为间隙式输纸和连续式输纸。

Flah动画＋解说词：摩擦式给纸原理是依靠摩擦力的作用把纸张由纸堆中分离出来，并输送给主机进行印刷。

摩擦式给纸通常采用摩擦轮与纸堆最上面纸张的摩擦力来分离纸张的。

摩擦式给纸摩擦式给纸特点：是通过摩擦轮与纸张之间的摩擦分离纸张，薄纸容易被损坏，厚纸不易被分离，因此，分纸速度慢，容易脏污纸张，噪音大，对纸张的适应性差，目前很少应用在高速单张纸胶印机上，只在小胶印机、复印机、打印机相关设备上使用。

图片＋解说词：气动式给纸原理是依靠吹风和吸气装置将纸堆最上面一张纸分离出来，并输送给主机进行印刷的。

气动式给纸气动式给纸特点：利用吹气装置将纸堆吹疏松，吸气装置将最上面一张纸与纸堆分离并向前输上。

气动式给纸适用于不同类型、厚度和大小的纸张分离，速度快，故障率低，在现代单张纸印刷机上得到广泛应用。

间隙式输纸和连续式输纸间隙式输纸和连续式输纸都是气动给纸机的输纸方式，间隙式输纸也称间歇式输纸，连续式输纸也称重叠式输纸。

Flah动画＋解说词：间隙式输纸是指在输纸板3上，相邻两张纸1、2之间留有一定的间隙。

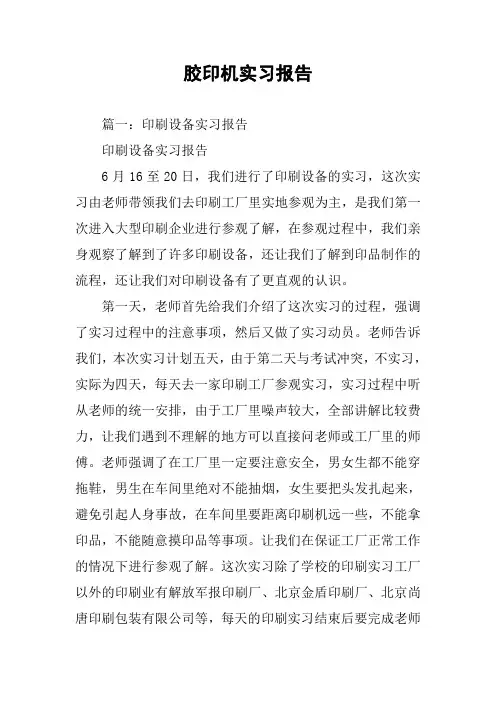

胶印机实习报告篇一：印刷设备实习报告印刷设备实习报告6月16至20日，我们进行了印刷设备的实习，这次实习由老师带领我们去印刷工厂里实地参观为主，是我们第一次进入大型印刷企业进行参观了解，在参观过程中，我们亲身观察了解到了许多印刷设备，还让我们了解到印品制作的流程，还让我们对印刷设备有了更直观的认识。

第一天，老师首先给我们介绍了这次实习的过程，强调了实习过程中的注意事项，然后又做了实习动员。

老师告诉我们，本次实习计划五天，由于第二天与考试冲突，不实习，实际为四天，每天去一家印刷工厂参观实习，实习过程中听从老师的统一安排，由于工厂里噪声较大，全部讲解比较费力，让我们遇到不理解的地方可以直接问老师或工厂里的师傅。

老师强调了在工厂里一定要注意安全，男女生都不能穿拖鞋，男生在车间里绝对不能抽烟，女生要把头发扎起来，避免引起人身事故，在车间里要距离印刷机远一些，不能拿印品，不能随意摸印品等事项。

让我们在保证工厂正常工作的情况下进行参观了解。

这次实习除了学校的印刷实习工厂以外的印刷业有解放军报印刷厂、北京金盾印刷厂、北京尚唐印刷包装有限公司等，每天的印刷实习结束后要完成老师布置的任务。

然后老师带我们去实习工厂进行现场的教学讲解。

学校里的主要设备有方正雕龙的CTP直接制版机、海德堡速霸SM52胶印机、樱井OLIVER-466SD 大四开全自动彩色胶印机、昌昇对开双色胶印机、昌昇单色双面胶印机、以及多种印后设备。

由于之前的已经进行了印刷工艺的实习，对实习工厂里的设备已经有了了解，并进行了动手操作，对印刷机的组成，操作流程有了大致的了解，老师以图片的方式给我们展示了许多印刷设备，海德堡、小森等印刷机，以及全自动的切纸机，并结合结合机械专业，问我们了一些问题，让我们的理论知识和实际设备构成有了深入的认识，有的问题我们回答不上来，促使我们和生产相结合，做深入的了解。

当老师问到纸张进入输纸版台后下一张纸在前一张纸的上面还是下面时，我们通常都认为是在纸张的上面，但我们是错误的，下一张纸张应该在前一张的下面，因为飞达在传纸的过程中，非常快速，前一张纸和后一张张距离很近，飞达不可能把下一张纸张放在放在上一张的上面。

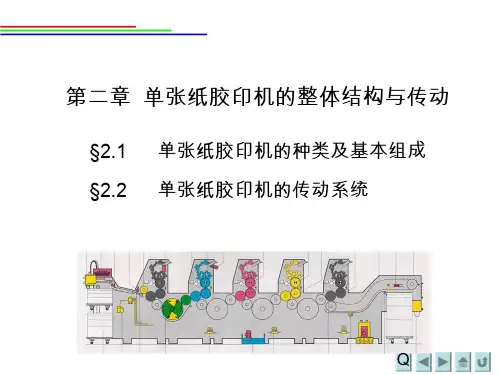

第二章单张纸胶印机的整体结构与传动§2.1 单张纸胶印机的种类及基本组成§2.2 单张纸胶印机的传动系统§2.1 单张纸胶印机的种类及基本组成一、单张纸胶印机的种类1、按用途分：印纸、打样、印铁胶印机2、按纸张幅面分：双全张、全张、对开、四开、八开3、按色数分：单色、双色、四色、五色等4、按印品特征分：书报、彩图、专用、名片胶印机5、按印刷面数分：单面、双面胶印机6、按自动化程度分：半自动、自动胶印机二、单张纸胶印机的基本组成1、传动装置2、给纸装置3、定位装置4、递纸装置5、印刷装置6、输墨装置7、输水装置8、传纸装置9、收纸装置10、控制装置三、单张纸平版印刷机工作部位的划分传动面（朝外）后（收纸）前（输纸）操作面（靠身）§2.2 单张纸胶印机的传动系统一、概述1、传动系统的定义及作用（1）定义将原动机产生的机械能传递到执行机构上去的中间装置。

（2）作用实现预期的运动和传递动力。

2、外传动链和内传动链（1）外传动链从动力源至印刷机主轴或分配轴的传动。

多采用皮带传动和摩擦传动等，不保证严格的传动比。

（2）内传动链使执行机构按照要求的规律运动，并能保证传动精度的传动链。

3、单张纸胶印机对传动的要求(1)单张纸胶印机应有低速起动速度。

(2)要有高速印刷速度。

(3)应有低速爬行和点动速度，约在3～16转/分之间。

(4)主传动减速机构应平稳，不得影响印刷质量。

二、胶印机的传动系统1、J2203A型胶印机传动系统（1）J2203A型胶印机整机传动路线齿轮传动←皮带传动←电机①②③(2)主体运动传动路线①正常运转主体运动传动路线主电机→小皮带轮8→三角皮带→大皮带轮9→齿轮10→齿轮11 →收纸滚筒②慢速运转主体运动传动路线慢速电机3 →行星摆线针轮减速器1 →小带轮2 →三角皮带→大带轮6 →电磁离合器5通电→主电机轴→同①正常运转路线（3）印刷速度计算低速机：10000r/h中速机：10000-15000r/h高速机：15000r/h以上印刷速度n的计算：n=60n电/i k式中：n为主电机转速；电i k 为主传动的总传动比。

第二章印刷设备一答案一、填空题1．前规是指在纸张前进（前后）方向定位的装置。

2．侧规是指在垂直于纸张前进方向定位的装置。

3．单张纸胶印机对纸张的定位方法有两种，即在纸张前进方向定位、垂直于纸张方向定位。

4．前规定位板的作用是给纸张前边缘定位。

5．直接传纸是指纸张在输纸板上直接由压印滚筒上的叼纸牙排叼纸的方式。

二、判断题( R )1．一般来说，有两个前规，有两个侧规，印刷正面时用操作面侧规，印刷背面时用发动面侧规。

(W)2．组合式前规由于定位板和挡纸舌为—体，故挡纸舌与定位板高度及定位板前后位置不可调。

(W )3．侧规是给纸张周向方向进行定位的。

(R)4．间接传纸是指递纸牙在静止的短暂时间内叼住静止在输纸板上的纸张，然后逐渐使纸张加速，当达到压印滚筒表面线速度时，再把纸张交给压印滚筒咬纸牙排。

即纸张经过递纸机构传给压印滚筒的过程称为间接递纸。

(W)5．上摆式前规不能用于大幅面印刷机。

(W)6．为使纸张在前规处定位准确，前规数量越多越好。

(W)7．直接递纸可用于高速机上。

(R)8．组合下摆式前规可以延长纸张的定位时间。

(R)9．气动拉规不受前一张纸输送速度的影响，可适当提前拉纸。

(R)10．前规定位位置由前规靠栓螺钉来决定。

三、选择题(有单选、多选)1．关于前规，下列说法正确的是（ABC）。

A．前规是由定位板和挡纸舌组成B．按结构形式可分为：组合式前规和分离式前规C．按相对于递纸台的位置可分为：上摆式前规和下摆式前规D．前规只有组合上摆式前规和组合下摆式前规E．前规只有分离上摆式前规和分离下摆式前规2．关于侧规，下列说法正确的是（ABD ）。
