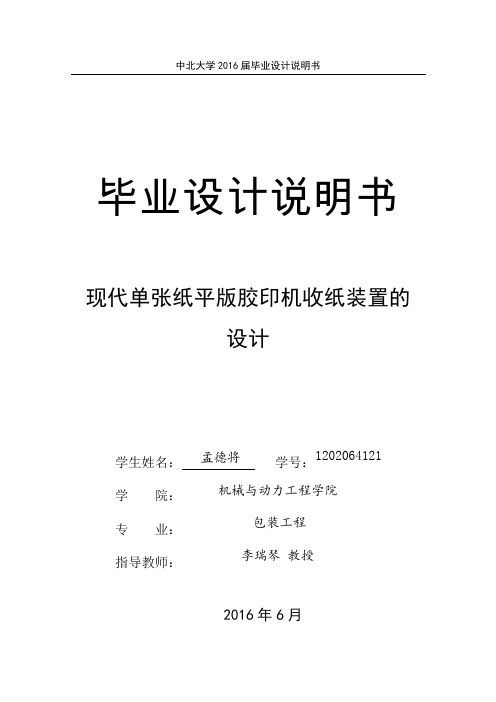

毕业设计说明书现代单张纸平版胶印机收纸装置的设计学号：学院：专业：指导教师：2016年6月1202064121机械与动力工程学院包装工程李瑞琴教授现代单张纸平版胶印机收纸装置的设计摘要：收纸装置是印刷机的重要部件，对收纸质量有重要影响。
性能优良的收纸装置不仅能加快印刷机技术的发展，还可以提高印刷品的品质。
本文设计一种主要应用于国产J2108A型印刷机的收纸装置。
通过分析J2108A机型，确定了印刷速度等原始数据。
设计了链条传送装置，计算出了收纸链轮的直径、收纸链条的长度以及收纸链条导轨的长度。
设计了减速装置，计算出了吸气辊纸张制动机构的降速系数以及机械式印张减速机构的降速系数，再由给定的印刷速度得到了降速后纸张的速度。
收纸台的悬臂式结构经常会出现卡死的现象以及悬臂支架断裂的情况。
为了克服这一弊病，本设计不采用悬臂式结构，而是由链轮和4根链条吊挂一大钢板，推纸车可直接推入或拉出。
该升降机构具有负载大、升降平稳、结构简单、可靠性高，操作方便等优点。
并对升降机构进行了动态仿真。
关键词：J2108A，传送装置，减速装置，升降机构，仿真Design of Delivery Device of the modern Sheet-fed Flat OffsetPressAbstract: Delivery device is an important part of the flat offset press. It has an important influence on the quality of paper collecting. Delivery device with excellent performance can not only promote the development of the press technology, but also the quality of printing products. The paper designs a kind of delivery device mainly used for the domestic J2108A press.The printing velocity and other initial data are determined by analyzing J2108A press. The chain transmission mechanism is designed. The diameter of the sprocket, length of the delivery chain and length of the guide of the delivery chain are calculated based on the initial data of the delivery device. The reducer is designed. The cofficient of the suction roll paper braking mechanism and the mechanical press velocity reducer are calculated. The velocity of the paper after falling velocity is obtained by the given printing velocity.There are always stucking phenomenon of the cantilever structure and situation of the cantilever fracture.The delivery device uses a large steel plate hanged by the chain sprocket and 4 chains instead of the cantilever structure in order to overcome the disadvantages. The car of pushing paper can push or pull out directly. The lifting mecnaism has the advantaegs of bigger load, lifting more smoothly, simple structure, higher reliability, easy operation. The delivery device is dynamic simulated by using SolidWorks.Key words: J2108A, transmission mechanism, reducer, lifting mechanism, simulation目录1 绪论 (1)1.1 印刷机的发展背景与意义 (1)1.2 国内外单张纸平版印刷机的发展现状及趋势 (1)1.3 单张纸平版印刷机收纸装置概况 (2)1.4 收纸装置升降机构的功能 (4)1.5 小结 (4)2 收纸装置的组成与功能 (5)2.1 收纸装置的组成和作用 (5)2.2 印刷机的相关技术参数 (6)2.3 收纸装置的性能指标 (6)2.4 收纸台的组成 (7)2.5 小结 (7)3 收纸装置的设计 (8)3.1 链条传送装置设计 (8)3.1.1 收纸链条材料的选择 (8)3.1.2 链条长度的计算 (8)3.1.3 收纸链条导轨 (10)3.1.4 链条传送装置的收纸、放纸 (11)3.1.5 传送装置工作原理图 (13)3.2 印张减速装置的设计 (14)3.2.1 气动式印张减速装置的设计 (15)3.2.2 机械式印张减速装置收纸链轮减速的设计 (18)3.2.3 印张减速后最终的下降速度 (19)3.3 印张防污平整装置的设计 (19)3.3.1 印张防污装置的设计 (19)3.3.2 印张平整装置的设计 (22)3.4 小结 (22)4 收纸装置收纸台理纸机构设计 (23)4.1 侧齐纸机构尺寸的设计 (23)4.2 前齐纸机构 (24)4.3 J2108A型对开单色胶印机理纸机构工作原理 (26)4.4 小结 (26)5 收纸装置收纸台升降机构的优化设计 (27)5.1 链轮的设计计算 (27)5.2 蜗轮、蜗杆的设计计算 (28)5.3 齿轮的设计计算 (30)5.4 轴、滑轨、收纸台的设计 (33)5.5 升降机构工作原理 (33)5.6 小结 (36)6 升降机构SolidWorks动态仿真 (37)6.1 零部件的立体建模 (37)6.2 装配体的生成 (37)6.3 升降机构的动态仿真 (37)7 总结与展望 (38)7.1 课题的总结 (38)7.2 展望 (38)参考文献 (39)致谢 (40)1绪论1.1 印刷机的发展背景与意义印刷机是一种专业性的机械，它遵从机械的普遍规律。
