印刷设备概论(陈虹版)第二部分 单张纸平版印刷设备(网上)

复习思考题第一部分印刷设备绪论1、按照印版和纸张类型，印刷设备可以进行怎样的分类？1）印版：平版印刷机：凸版印刷机：柔版印刷机：凹版印刷机：丝网印刷机：数字印刷机：2）给纸方式：单张纸印刷机，卷筒纸印刷机，3）纸张幅面：全张纸印刷机，对开印刷机，四开印刷机，八开印刷机4）纸张面数：单面印刷级，双面印刷机，可翻转印刷机5）纸张色数：单色印刷机，刷色胶印机，四色印刷机，多色印刷机2、单张纸和卷筒纸印刷机的基本组成及作用是什么？输纸装置：为印刷部分连续稳定提供纸张，主要包括输纸台，飞达，输纸板等；定位装置：实现纸张进入印刷机之前准确定位，包括前规和侧规；递纸装置：实现纸张从前规到印刷机组之间传递，主要部分是递纸牙印刷装置：通过滚筒之间合压变化实现图文部分油墨转移润湿装置：为印版空白部分提供均匀水膜输墨装置：为图文部分传递油墨收纸部分：将印刷后纸张连续稳定传递到收纸台上，实现纸张闯齐第二部分单张纸平版印刷设备1、在目前印刷市场上，主要进口的单张纸平版胶印机品牌有哪些？海德堡•曼罗兰•高宝•小森•三菱•2、你了解这些专业名词的作用和装置的使用要求吗？分纸吸嘴：将纸堆一张张分离，交给递纸吸嘴，成对使用，对称安装；可调吸嘴高度，吸嘴高度，吸气风量递纸吸嘴：接过分纸吸嘴的纸张，向前输送，成对使用，对称安装；可调横向位置，吸嘴高度，风量大小，纸张歪斜压纸吹嘴：压纸，吹气，探纸，一个，装在纸张宽度尺寸中心；可调安装位置，压脚高度，升纸距离，吹气风量双张控制器：检测输纸过程中误送双张或多张纸，防止多张进入输纸台，发信号，给纸机停转等连锁动作3、你了解这些专业名词的含义吗？变速输纸：输纸台上纸张以变速方式输送，在远离前规是高速，靠近时为低俗，有利于稳定输送和准确定位重叠输纸：也即连续输纸，一旦纸堆上前一张纸纸尾离开分纸装置位置，分支装置就可以在第二张纸递送过程中分离下一张纸，导致相邻前后两张纸在输纸台上是重叠的。

不停机给纸：飞达：单张纸给纸机被称为飞达4、说出纸张在给纸机上从分纸至输送的完整工艺过程。

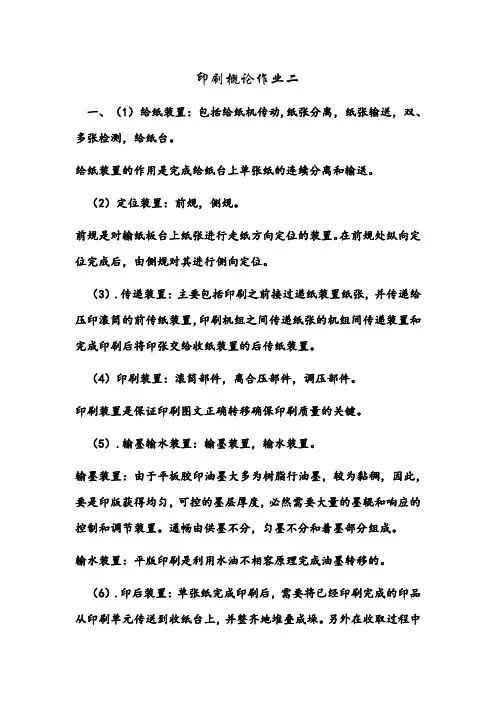

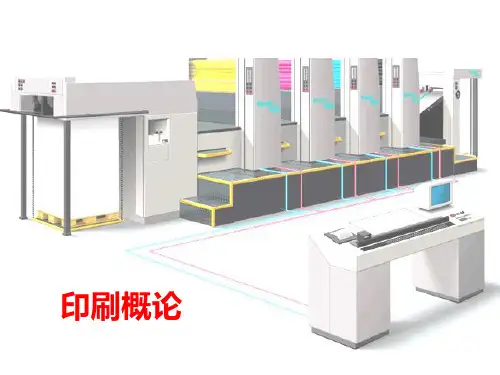

印刷概论作业二一、（1）给纸装置：包括给纸机传动,纸张分离，纸张输送，双、多张检测，给纸台。

给纸装置的作用是完成给纸台上单张纸的连续分离和输送。

（2）定位装置：前规，侧规。

前规是对输纸板台上纸张进行走纸方向定位的装置。

在前规处纵向定位完成后，由侧规对其进行侧向定位。

（3）.传递装置：主要包括印刷之前接过递纸装置纸张，并传递给压印滚筒的前传纸装置，印刷机组之间传递纸张的机组间传递装置和完成印刷后将印张交给收纸装置的后传纸装置。

（4）印刷装置：滚筒部件，离合压部件，调压部件。

印刷装置是保证印刷图文正确转移确保印刷质量的关键。

（5）.输墨输水装置：输墨装置，输水装置。

输墨装置：由于平板胶印油墨大多为树脂行油墨，较为黏稠，因此，要是印版获得均匀，可控的墨层厚度，必然需要大量的墨辊和响应的控制和调节装置。

通畅由供墨不分，匀墨不分和着墨部分组成。

输水装置：平版印刷是利用水油不相容原理完成油墨转移的。

（6）.印后装置：单张纸完成印刷后，需要将已经印刷完成的印品从印刷单元传送到收纸台上，并整齐地堆叠成垛。

另外在收取过程中还可根据需要对印品进行联机印后加工处理。

主要有收纸传送，收纸减速，防污与平整，齐纸与收纸台，上光与干燥五个部分组成。

二、解释以下印刷装置名词：（1）离合压：控制橡皮滚筒同印版滚筒和压印滚筒之间的离合，合压机构动作使橡皮滚筒同压印滚筒和印版滚筒接触，完成油墨到纸张上的转移过程。

（2）超越续纸：纸张1在输纸板前经过前档规2预定位及侧规定位后，通过加速机构3使纸张加速在略大于滚筒4表面的线速度时，并由滚筒咬牙5直接带纸印刷。

（4）不停机收纸：高台收纸配合副收纸装置实现不停机换纸。

三、请说明以下装置在印刷设备上的用途及安装位置：（1）印张平整器：该装置是利用强吸风把印张拉向一个开口，使印张在运动过程中被拉直理平，消除原有的内应力，安装在收纸滚筒的下方。

（2）压纸脚：压纸脚驱动凸轮与分纸、递纸吸嘴驱动凸轮同轴。

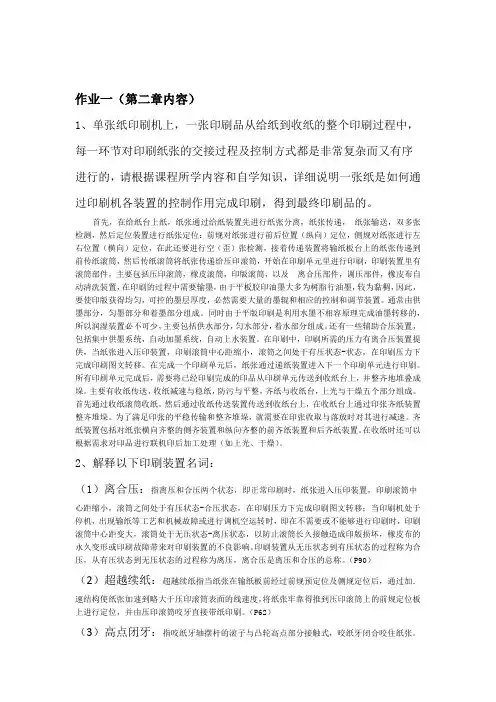

作业一（第二章内容）1、单张纸印刷机上，一张印刷品从给纸到收纸的整个印刷过程中，每一环节对印刷纸张的交接过程及控制方式都是非常复杂而又有序进行的，请根据课程所学内容和自学知识，详细说明一张纸是如何通过印刷机各装置的控制作用完成印刷，得到最终印刷品的。

首先，在给纸台上纸，纸张通过给纸装置先进行纸张分离，纸张传递，纸张输送，双多张检测，然后定位装置进行纸张定位：前规对纸张进行前后位置（纵向）定位，侧规对纸张进行左右位置（横向）定位，在此还要进行空（歪）张检测，接着传递装置将输纸板台上的纸张传递到前传纸滚筒，然后传纸滚筒将纸张传递给压印滚筒，开始在印刷单元里进行印刷，印刷装置里有滚筒部件，主要包括压印滚筒，橡皮滚筒，印版滚筒，以及离合压部件，调压部件，橡皮布自动清洗装置，在印刷的过程中需要输墨，由于平板胶印油墨大多为树脂行油墨，较为黏稠，因此，要使印版获得均匀，可控的墨层厚度，必然需要大量的墨辊和相应的控制和调节装置。

通常由供墨部分，匀墨部分和着墨部分组成。

同时由于平版印刷是利用水墨不相容原理完成油墨转移的，所以润湿装置必不可少，主要包括供水部分，匀水部分，着水部分组成。

还有一些辅助合压装置，包括集中供墨系统，自动加墨系统，自动上水装置。

在印刷中，印刷所需的压力有离合压装置提供，当纸张进入压印装置，印刷滚筒中心距缩小，滚筒之间处于有压状态-状态，在印刷压力下完成印刷图文转移。

在完成一个印刷单元后，纸张通过递纸装置进入下一个印刷单元进行印刷。

所有印刷单元完成后，需要将已经印刷完成的印品从印刷单元传送到收纸台上，并整齐地堆叠成垛。

主要有收纸传送，收纸减速与稳纸，防污与平整，齐纸与收纸台，上光与干燥五个部分组成。

首先通过收纸滚筒收纸，然后通过收纸传送装置传送到收纸台上，在收纸台上通过印张齐纸装置整齐堆垛。

为了满足印张的平稳传输和整齐堆垛，就需要在印张收取与落放时对其进行减速。

齐纸装置包括对纸张横向齐整的侧齐装置和纵向齐整的前齐纸装置和后齐纸装置。

印刷设备概论作业解释以下印刷装置名词1：离合压：在正常印刷时，纸张进入压印装置，印刷滚筒中心距缩小，滚筒之间处于有压状态叫合压状态，在印刷压力下完成印刷图文转移；当印刷机处于停机，出现输纸等工艺和机械故障或进行调机空运转时，即在不需要或不能够进行印刷时，印刷滚筒中心距变大，滚筒之间处于无压状态叫离压状态，以防止滚筒长久接触造成印版损坏、橡皮布的永久变形或印刷故障带来对印刷装置的不良影响。

印刷装置从无压状态变成有压状态的过程称为合压，从有压状态变成无压状态的过程称为离压，离合压是离压和合压的总称。

2：超越续纸：（如图）纸张1在输纸板前经过前档规2预定位及侧规定位后，通过加速机构3使纸张加速在略大于滚筒4表面的线速度时，并由滚筒咬牙5直接带纸印刷。

超越续纸压印滚筒连续回转，运转平稳。

3：高点闭牙：是指咬纸牙轴摆杆的滚子与凸轮高点部分接触时，咬纸牙闭合咬住纸张。

当压印滚筒转到与递纸牙咬牙交接位置时，压印滚筒咬纸牙轴端的滚子由开牙凸轮地点滚动到高点，克服咬纸牙轴撑簧的压力，咬纸牙闭合，接过纸张。

而当咬纸牙转到与收纸滚筒或传纸滚筒交接处时，滚子与开牙凸轮低点接触，在咬纸牙轴撑簧作用下，将咬纸牙打开交出纸张。

这种利用凸轮控制咬纸牙闭合的方法，在咬纸过程中保持咬纸力一致，不易发生纸张错动。

4：不停机收纸请说明以下装置在印刷设备上的用途及安装位置5：印张平整器6：压纸脚：压纸脚在纸张分离装置。

有三个作用，一是当分纸吸嘴吸起纸堆最上面的一张纸时，立即向下压住纸堆，以免递纸吸嘴带走下面的纸；二是压住纸堆后吹风，使分支吸嘴分离出来的纸张完全与纸堆分离，便于输送；三是能够探测纸堆面高度，当纸堆下降后，压纸嘴探测机构及时发出信号，使给纸台自动上升，保证纸张分离的连续性。

7：分区墨量调节装置：在输墨装置结构上。

当需要进行某个色组墨区墨量调整，满足岀墨量要求。

8：着墨棍：在输墨装置油墨着墨部分。

着墨辊与匀墨辊一样均为无主动动力辊，依靠与印版滚筒和串墨辊的摩擦力转动。

作业二一、作业内容：1、分析卷筒纸印刷设备从开卷到收取的过程中，有哪些装置对纸卷和纸带实施了控制？各自的作用是什么？（1）纸卷安装装置：通过有芯轴或无芯轴方式将纸卷安装在印刷机上，（2）纸卷回转装置：用来实现纸卷高度的升降，便于纸卷的更换。

在多纸卷系统中还可以调整纸卷的位置，从而完成待用纸卷和在用纸卷的转换。

（3）纸卷轴向调节装置：调节安装在纸架上的纸卷的轴向位置，使其与印刷版面板的轴向位置相适应。

（4）纸卷制动装置：通过对纸卷制动使纸卷以一定的速度打开，从而保持纸带张力的稳定。

（5）自动接纸装置装置：完成新旧纸卷的自动粘接，从而保证印刷机实现不停机更换纸卷。

（6）纸带驱动装置：对纸带施加驱动力，从而保证纸带按照预定的速度运动和纸带运动的稳定。

（7）纸带引导装置：控制纸带的运动路线和运动方向，控制纸带的翻转工作或将纸带重叠在一起，使纸带相对与印刷部件产生纵向位移，调整纸带的横向位置。

（8）纸带张力控制装置：纸带在印刷过程中必须保持张力的稳定，这样纸带的伸长量才能够稳定，运动速度也才能够稳定。

在这种情况下纸带匀速地按照所需要的方向和套准的要求运动到印刷装置完成印刷。

（9）纸带的减震装置：用来消除因机器震动，运转不平稳以及纸卷形状不规则等因素而引起的纸带张力变化，常常包含浮动辊机构和阻尼机构等。

（10）断纸自动检测装置：保证发生断纸故障时印刷机能够迅速反应，主要是机械系统迅速制动和印料迅速排废两个方面。

（11）自动穿纸装置：自动协助操作者完成穿纸过程，使操作者提高工作效率，降低劳动强度和危险性。

（12）自动套准装置：在多色印刷时保证各色版之间的套准，卷筒纸印刷机上一般可以完成横向和纵向两个方向的套准。

2、解释以下印刷装置名词：（1）高速自动接纸：指新旧纸卷在接纸过程中纸带仍然处于运动状态，在高速运动中完成自动接纸。

（2）前张力：卷筒纸印刷机中驱动纸带前进的拉力。

（3）滚折式折页机：卷筒纸印刷机中依靠相对滚筒的两滚上的折刀和夹板相互完成配合，折刀将待折书沿折逢顶入夹板滚筒的滚筒缺口靠板和活动夹板之间，由夹板夹紧完成折页，折页过程是在旋转过程中完成的折页装置。

印刷设备概论一．搜集三个不同类型的印刷品，分析各应采用何种印刷方式以及何种印刷机型进行印刷，并阐述理由。

1.邮票：雕刻凹版印刷，线条精美，且不易假冒油墨表现力约90%，色调丰富。

颜色再现力强，印刷数量宏大。

应用之纸张范围广泛，纸张以外之材料亦可印刷。

2.T恤：丝网印刷，印刷适应性强墨层厚实，立体感强，墨层厚实，立体感强，印刷面积大。

3.报纸：平板印刷，胶板印刷，成本低，以高精度清晰地还原原稿的色彩、反差及层次。

二．如何根据印刷品判断其所采用的印刷方式。

1.孔版印刷：油墨浓，墨层会凸起。

2.凹版印刷：凹版印刷的文字和图案，边缘会有油墨扩散造成的细小“毛刺”，用放大镜可以看的很清楚。

三．总结六种印刷方式的特点。

1.单张纸平版印刷：印刷速度快，印刷质量好，印刷设备自动化程度高，广泛用于印刷样本，画册,招贴,杂志,包装,装潢等各类印刷品，是目前印刷市场占有率最高的印刷设备。

2.卷筒纸平版印刷：生产效率高，经济效益好，采用新技术；灵活性不高，噪音大，易造成纸张浪费，能够一次完成印刷,折页裁切等多种工艺操作，适合印量较大,时间紧迫等印刷。

3.柔性版印刷：承印材料广泛；采用高分子树脂材料，柔软可弯曲；环保；生产周期短，效率高；采用短墨路系统，设备结构简单，操作方便；印品质量好,层次丰富,色彩鲜明,墨层饱满，特别适合印制古香古色,色调暗淡的图像。

4.凹版印刷色彩复制质量好；灵活性大，适用范围广；效率高；耐印力高，相对成本低。

5.丝网印刷：适应性强，应用范围广泛，可以在超大幅画上印刷；墨层厚实，遮盖力强，可以用在需要较厚印刷油墨的场合；适用各种油墨，满足各种要求；速度慢；精度低。

6.数字印刷：需要将数字化的图文信息直接记录到承印材料上进行印刷，适应一定数量印刷品的印刷，它是按需印刷，无版印刷。

中北大学课程名称：印刷设备概论论文题目：单张纸平版印刷的发展所在学院：机械工程与自动化学院专业：包装工程学号：0902064107 姓名：成艳萍年10月12日2012摘要：单张纸平版印刷设备是采用平版印刷原理在单张纸上印刷的生产设备，由于单张纸平版印刷设备具有印刷速度快，印刷质量好、印刷设备自动化程度高等特点，广泛应用于印刷样本，画册，招贴杂志包装装潢制品等各类印刷品，是目前印刷市场占有率最高的印刷设备。

关键词：单张纸平版印刷；国内；国外；发展；市场；工艺技术前言：单张纸胶印机发展的基本趋势和重点是：用高新技术和先进实用技术，不断提高单张纸胶印机自动化、数字化、智能化控制水平，减少辅助时间；使产品结构模块化、标准化、系列化、通用化；产品组合化、多功能；质量稳定可靠；注意环保。

印后设备发展的方向是用高新技术、先进实用技术研发、改造、提升各种印后设备，提高机械化、自动化程度，并在此基础上向联动化方向发展。

1国外单张纸平版印刷机的发展两年一届的日本国际印刷展览会IGAS’99（The 16th International Graphic Arts Show）于1999年9月20日～24日在日本东京国际展览中心举行。

本届展览会分东区和西区两大展厅。

东区展厅设有6个展馆，主要是展出单张纸胶印设备及相关设备与材料；卷筒纸印刷设备及相关设备与材料，纸张传输设备；装订机械及与之相关的设备与材料。

西区展厅共有4个展馆，主要有印前设备与相关材料；凹印、柔性版印刷设备、丝网印刷设备等特种印刷设备。

共有650多个公司在4300多个展位上向参观者展示了新设备、新技术、新材料。

本次展览会几乎所有的世界著名印刷设备生产企业的登台亮相、如德国的海德堡、曼•罗兰；日本的秋山、小森、三菱、莜原、良明、樱井、滨田、宫腰、太阳、浮田；以色列的赛天使等。

继IGAS’97之后，经过两年的民厉兵秣马，各厂家除继续展出具有领先地位的代表性印刷设备外，纷纷以新的面貌出现在展览会上。
