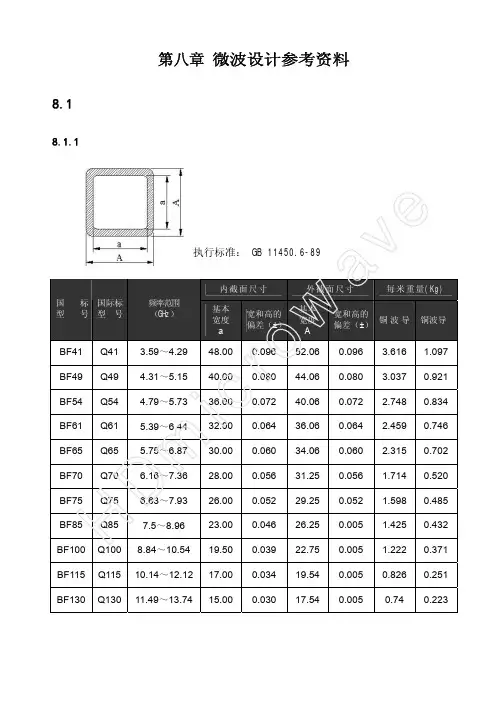

标准矩形波导管数据

标准矩形波导

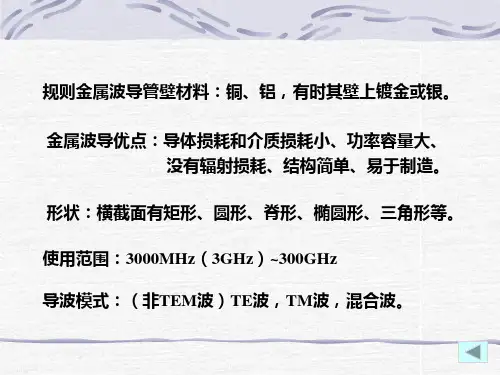

标准矩形波导是一种常见的波导结构，广泛应用于微波通信、雷达系统和微波加热等领域。

它具有较宽的频带、低传输损耗和良好的抗干扰能力，因此备受青睐。

本文将对标准矩形波导的结构特点、工作原理和应用进行介绍。

结构特点。

标准矩形波导由金属矩形管和金属盖板组成，其截面呈矩形。

矩形波导的宽度和高度决定了其工作频率范围，通常采用常见的规格，如WR90、WR75等。

矩形波导内壁通常采用电镀银或金属镀层，以降低传输损耗和提高抗氧化能力。

波导的两端可以通过连接器与其他设备相连，形成封闭的传输通道。

工作原理。

当高频信号进入矩形波导时，会在波导内壁上产生电磁场，这些电磁场沿着波导传播，并在波导的另一端输出。

由于矩形波导内壁的导电性，电磁波会在波导内壁上发生多次反射，从而实现信号的传输。

矩形波导的工作原理类似于光纤，都是利用全反射来传输
信号，但波导的工作频率通常在兆赫至千兆赫的微波范围内。

应用领域。

标准矩形波导在微波通信系统中扮演着重要角色，常用于天线和收发模块之间的信号传输。

此外，矩形波导还被广泛应用于雷达系统中，用于天线阵列、相控阵和波束形成等方面。

在微波加热设备中，矩形波导也被用于传输高频能量，实现对食品和工业原料的加热处理。

总结。

标准矩形波导作为一种重要的微波传输结构，在通信、雷达和加热等领域都有着广泛的应用。

其结构特点、工作原理和应用领域都体现了其独特的优势和价值。

随着微波技术的不断发展，矩形波导将继续发挥重要作用，为各种微波应用提供可靠的传输支持。

标准矩形波导管数据标准矩形波导管是一种常见的波导管类型，广泛应用于微波通信、雷达系统、卫星通信等领域。

它具有良好的传输性能和较宽的工作频率范围，因此在工程实践中具有重要的意义。

本文将对标准矩形波导管的一些基本数据进行介绍，以便工程师和研究人员在实际应用中能够更好地理解和使用标准矩形波导管。

1. 波导管的基本结构。

标准矩形波导管通常由金属材料制成，其截面呈矩形形状，具有两个相对的平行金属板和两个相对的垂直金属板构成。

波导管内部空间是一个封闭的金属空腔，能够传输电磁波信号。

波导管的尺寸和材料对其传输特性有着重要影响。

2. 波导管的工作频率范围。

标准矩形波导管的工作频率范围取决于其截面尺寸和材料特性。

一般来说，波导管的工作频率范围越宽，其传输性能越好。

工程师在选择标准矩形波导管时，需要根据实际应用的频率要求来确定合适的波导管尺寸和材料。

3. 波导管的传输损耗。

在实际应用中，波导管的传输损耗是一个重要的性能指标。

传输损耗取决于波导管的材料、尺寸、工作频率等因素。

一般来说，工程师需要在传输损耗和成本之间进行权衡，选择合适的波导管以满足工程需求。

4. 波导管的阻抗特性。

标准矩形波导管的阻抗特性对其在系统中的匹配和传输性能有着重要影响。

工程师需要根据系统的阻抗要求选择合适的波导管，并设计合适的匹配网络以确保波导管的正常工作。

5. 波导管的边界条件。

波导管的边界条件对其传输特性有着重要的影响。

工程师需要在设计和应用中考虑波导管的边界条件，以确保波导管能够正常传输电磁波信号。

总结。

标准矩形波导管作为一种重要的微波传输介质，在工程实践中具有广泛的应用。

工程师和研究人员需要充分理解波导管的基本数据和特性，以便在实际应用中能够更好地选择和使用标准矩形波导管。

希望本文对大家有所帮助，谢谢阅读！。

本节主要内容矩形波导中的场不同模式的场结构GG 场分解为(transverse field)zz t z z t H a H H E a E E G K +=+=横向场(transverse field)和纵向场(longitudinal field)z z z y x H z y x H y x E z y x E ββj 0j 0e),(),,(e),(),,(−−==⎟⎟⎠⎞⎜⎜⎛∂∂+∂∂−=x E y H k E z z x βωμ2j ⎟⎟⎞⎜⎜⎛∂∂−∂∂=⎝E x H k E z z y βωμ2c j ⎟⎟⎠⎞⎜⎜⎛∂+∂−=⎠⎝y E x H H y z z x ωεβ2c j ⎟⎟⎞⎜⎜⎛∂+∂−=⎝∂∂E H H k z z y ωεβ2c j ⎝k c，系统将不存在任何场。

全为零，系统将不存在任何场。

一般情况下，只要E z 和H z中有一个不为零即可满足边界条件，这时又可分为二种情形：，这时又可分为种情形横电波（TE波）横磁波（TM波）220),(),(=+∇y x H k y x H oz coz t 222∂+∂=∇22t y x ∂∂直角坐标系中，0)y ,x (H )k (oz 2c 2222=+∂∂+∂yx ∂)y (Y )x (X )y ,x (H oz =122222()1()()()cd X x d Y y k X x dx Y y dy−−=0)x (X k )x (X d 2x 22=+222cyxkk k =+令：yx xz++=TE波的纵向场的通解为y|0Zs H ∂=0|H |H b y z0y z =∂=∂==n∂磁场强度法向分量=0yy ∂∂0xk cos A x k sin A ax ,0x x 2x 1=+−==磁场强度法向分量00|xH |x H a x z0x z =∂∂=∂∂==0A 2=am k x π=yk cos B y k sin B by ,0y y 2y 1=+−==0B 2=n πbk y =2cos()sin()j zx mn j n m n E H x y e βωμπππ∞∞−=∑∑k b a a==j zj m m n E H βωμπππ∞∞−−=sin()cos()y mn m n c x y ek a a a ==∑∑n (m i (H m j πππ−∞∞zj mn 0m 0n 2c x e )y acos()x a sin(a k H ββ==∑∑=m j ∞∞zj mn 0m 0n 2cy e)y a n sin()x a m cos(H b k H βπππβ−==∑∑==00(,,)cos()cos()j zz mn m n m n H x y z H x y e a b βππ∞∞−===∑∑矩形波导TE波的截止波数以TE TE mn 表示和n不能同时为零,否则成为恒定磁场.¾最低次波型为TE 10（a>b）,截止频率最低m和n不能同时为零, 否则成为恒定磁场. m ——表示x 方向变化的半周期数n ——表示y 方向变化的半周期数β−⎛z z e)y ,x (E E ,=0TM 波：H z =00,(,)|0oz y y b E x y ===∑∑∞∞∞=∞=−⎞⎟⎠⎞⎜⎝⎛⎟⎠⎞⎜⎝=11j eπsin πsin m n zmn z y b n x a m E E β∑∑∞∞==−−⎟⎠⎜⎝⎛⎟⎠⎞⎜⎝⎛−=11j 2ceπsin πcos πj m n zmn x y b n x a m E a m k E ββ0,(,)|0oz x x a E x y ===∑∑∞∞==−⎞⎟⎠⎞⎜⎝⎛⎟⎠⎞⎜⎝⎛=11j 2ci eπcos πsin πj m n zmn y E n j y b n x a m E b n k E ββ∑∑∞∞==−−⎟⎠⎜⎝⎛⎟⎠⎞⎜⎝⎛=11j 2c πππeπcos πsin πm n zmn x n m m y bn x a m b k H βωεωε⎞⎛⎞⎛j论TM11模是矩形波导TM波的最低次模，其它均为高模式场的总和。

仿真分析矩形波导（无探针激励）1.建立三维模型坐标轴 外截面(单位mm)内截面(单位mm)X 轴(a)25.4 22.86 Y 轴(b)12.7 10.16Z 轴 502.设置材料：copper3.设置激励：在Z=0和Z=50mm 的矩形面上设置波端口一、设置频率：fmin 9GHz fmax 11GHz 中心频率10GHz仿真结果与分析理论计算： 工作波长：m m m GHzs mf c 3003.01010100.398==⨯⨯==λ mm mm a cTE 3072.4586.222210>=⨯==λmm mm a cTE 3086.2220<==λmm mm b cTE 3032.2016.102201<=⨯==λ因此，可以判断在工作频率为10GHz 时，只能传输10TE 模。

10TE 模的相位常数m rad a 05.1582122=⎪⎭⎫⎝⎛-=λλπβ 波导波长mm m a g 75.3903975.02122==⎪⎭⎫⎝⎛-==λλβπλ 10TE 模的相速sm a p 8210975.321⨯=⎪⎭⎫ ⎝⎛-==λυβωυ10TE 模的波阻抗Ω=⎪⎭⎫ ⎝⎛-=58.49921120210a Z TE λπ图1.1电场矢量分布图图1.2电场幅度沿Y方向分布图图1.3磁场矢量分布图图1.4磁场幅度沿X方向分布图图1.5磁场幅度沿Z方向分布图S参数图1.6波导仿真11S参数图1.7波导仿真12图1.8回波损耗分析：（1）由图1.1和图1.3可知，电场和磁场沿Z 轴每隔半个波长反向。

电场只有Y 分量，磁场只有X 、Z 分量，且磁场线闭合。

（2）由图1.2、图1.4和图1.5可知，电场幅值Y 分量在宽壁中间最大，磁场幅值X 分量在宽壁中间最大，而磁场幅值Z 分量在宽壁两边最大。

（3）由图 1.1可知，在50mm 的波导中存在大约 1.25个波长，即mm g 4025.150'==λ，在误差允许的范围内，'g g λλ=。

标准波导尺寸波导是一种用于传输电磁波的金属管道，常用于微波和毫米波通信系统中。

在设计和制造波导时，波导尺寸的选择至关重要，因为它直接影响着波导的性能和工作频率范围。

本文将介绍标准波导尺寸的选择原则和常见的尺寸规格，以帮助工程师们更好地设计和应用波导。

首先，波导的尺寸选择应考虑到工作频率。

波导的截面尺寸和形状会影响其在不同频率下的传输特性，因此在选择波导尺寸时，需要确保其能够满足所需的工作频率范围。

一般来说，较低频率的波导需要更大的尺寸，而较高频率的波导则可以采用更小的尺寸。

工程师们可以根据具体的工作频率要求，参考标准的波导尺寸规格表来进行选择。

其次，波导的尺寸选择还应考虑到功率传输和损耗。

波导的尺寸会影响其内部电磁场的分布，进而影响功率传输的效率和损耗情况。

一般来说，较大尺寸的波导可以承载更高的功率，但也会带来更大的传输损耗。

因此，在选择波导尺寸时，需要权衡考虑功率传输和损耗之间的关系，以确保波导在实际应用中能够稳定可靠地工作。

此外，波导的尺寸选择还应考虑到制造成本和安装空间。

较大尺寸的波导通常会增加制造成本和安装空间的要求，而较小尺寸的波导则可以减少这些成本和要求。

因此，在选择波导尺寸时，需要综合考虑工程项目的预算和实际安装环境，以找到最合适的尺寸方案。

在实际应用中，常见的标准波导尺寸包括矩形波导、圆形波导和椭圆波导等。

这些波导的尺寸规格已经在国际标准化组织和行业标准中得到了明确定义，工程师们可以直接参考这些标准规格来选择合适的波导尺寸。

此外，也可以通过仿真软件和实验测试来验证所选波导尺寸的性能和可靠性。

总之，波导尺寸的选择是波导设计中的关键步骤，需要综合考虑工作频率、功率传输、制造成本和安装空间等因素。

工程师们可以通过参考标准规格表和进行仿真测试来选择合适的波导尺寸，以确保波导在实际应用中能够达到预期的性能和效果。

矩形波导尺寸计算公式矩形波导是一种常用的微波传输线，广泛应用于无线通信、雷达系统、微波器件等领域。

矩形波导的尺寸直接影响其工作频率和传输特性，因此准确计算矩形波导尺寸十分重要。

矩形波导的尺寸通常由宽度a和高度b来表示。

在计算矩形波导尺寸时，我们需要考虑波导的工作频率、模式以及材料参数等因素。

1. 工作频率：矩形波导具有一系列谐振模式，而不同模式对应不同的工作频率。

为了确定矩形波导的尺寸，我们需要首先确定所需的工作频率。

根据工作频率，可以选择适当的模式。

2. 模式选择：矩形波导的模式通常由截止频率决定。

截止频率是指在某一模式下，电磁波不能在波导中传播的最低频率。

根据截止频率，我们可以选择适当的模式，然后计算矩形波导的尺寸。

3. TE和TM模式：矩形波导中最常见的模式是TE和TM模式。

TE 模式是横向电场模式，电场垂直于波导的截面；TM模式是横向磁场模式，磁场垂直于波导的截面。

根据所需的模式，可以选择适当的尺寸计算公式。

4. 矩形波导尺寸计算公式：对于TE模式，矩形波导的宽度a和高度b的计算公式如下：a = (m * λ) / 2b = (n * λ) / 2其中，a为宽度，b为高度，m和n为模式数，λ为波长。

根据所选的模式数，可以计算出矩形波导的宽度和高度。

5. 波导材料参数：在计算矩形波导尺寸时，还需要考虑波导材料的参数。

波导材料的相对介电常数和磁导率对尺寸计算有一定影响。

根据材料参数，可以调整尺寸计算公式中的修正系数。

矩形波导尺寸的计算是一个相对复杂的过程，需要考虑多个因素并进行适当的修正。

在实际应用中，可以借助电磁仿真软件来辅助计算和优化矩形波导的尺寸。

总结起来，矩形波导尺寸的计算涉及工作频率、模式选择、计算公式以及波导材料参数等因素。

根据这些因素，我们可以确定矩形波导的宽度和高度，以满足特定的工作要求。

矩形波导尺寸计算是微波器件设计中的重要一环，准确计算可以保证波导的传输特性和工作性能。

通过合理选择和优化矩形波导的尺寸，可以提高微波系统的性能和可靠性。

标准矩形波导标准矩形波导是一种常见的波导类型，广泛应用于微波和毫米波领域。

它具有矩形横截面，通常用于传输高频电磁波。

标准矩形波导由金属管制成，内部空间充满绝缘材料，以便传输电磁波。

本文将介绍标准矩形波导的结构、工作原理以及应用领域。

结构。

标准矩形波导通常由金属制成，其横截面呈矩形形状，通常为长方形或正方形。

波导内部填充绝缘材料，如空气、聚四氟乙烯等，以减小能量损耗。

波导的尺寸通常由其工作频率决定，不同频率的波导尺寸也会有所不同。

波导的壁厚通常足够厚，以确保能够传输高频电磁波而不产生能量损耗。

工作原理。

标准矩形波导主要通过电磁波在金属管内的反射和传播来实现信号的传输。

当电磁波进入波导时，会在金属管内发生多次反射，从而使得信号能够沿着波导传播。

由于波导内部填充了绝缘材料，因此能量损耗相对较小。

波导的工作原理类似于光纤，但其工作频率范围更宽，适用于更多的应用场景。

应用领域。

标准矩形波导广泛应用于微波和毫米波领域，包括雷达系统、通信系统、天线系统等。

由于其能够传输高频电磁波而不产生较大的能量损耗，因此在这些领域中得到了广泛的应用。

标准矩形波导还可以用于连接不同类型的波导或其他射频设备，起到信号传输和匹配的作用。

总结。

标准矩形波导是一种重要的微波传输介质，其结构简单、工作稳定、能量损耗小，适用于多种高频电磁波传输场景。

随着无线通信、雷达技术等领域的发展，标准矩形波导的应用前景将更加广阔。

希望本文对标准矩形波导的结构、工作原理和应用有所帮助，为相关领域的研究和应用提供参考。
