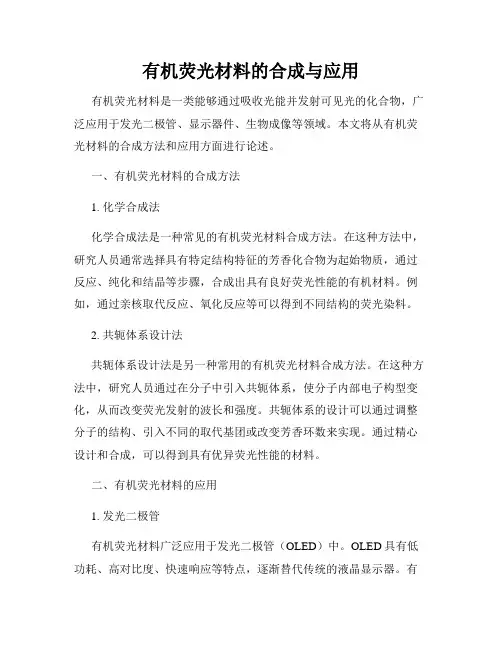

有机荧光材料的合成与应用有机荧光材料是一类能够通过吸收光能并发射可见光的化合物，广泛应用于发光二极管、显示器件、生物成像等领域。

本文将从有机荧光材料的合成方法和应用方面进行论述。

一、有机荧光材料的合成方法1. 化学合成法化学合成法是一种常见的有机荧光材料合成方法。

在这种方法中，研究人员通常选择具有特定结构特征的芳香化合物为起始物质，通过反应、纯化和结晶等步骤，合成出具有良好荧光性能的有机材料。

例如，通过亲核取代反应、氧化反应等可以得到不同结构的荧光染料。

2. 共轭体系设计法共轭体系设计法是另一种常用的有机荧光材料合成方法。

在这种方法中，研究人员通过在分子中引入共轭体系，使分子内部电子构型变化，从而改变荧光发射的波长和强度。

共轭体系的设计可以通过调整分子的结构、引入不同的取代基团或改变芳香环数来实现。

通过精心设计和合成，可以得到具有优异荧光性能的材料。

二、有机荧光材料的应用1. 发光二极管有机荧光材料广泛应用于发光二极管（OLED）中。

OLED具有低功耗、高对比度、快速响应等特点，逐渐替代传统的液晶显示器。

有机荧光材料在OLED中扮演着关键角色，其荧光发射特性决定了OLED的发光效果。

通过合成具有高量子效率和长寿命的有机荧光材料，可以提高OLED的发光效果和使用寿命。

2. 显示器件有机荧光材料还广泛用于显示器件中，如有机发光二极管（OLED）、电致变色材料、有机薄膜晶体管（OTFT）等。

这些器件在显示技术中发挥着重要的作用。

有机荧光材料的合成和优化可以提高这些器件的性能，如提高发光亮度、增加像素密度等。

3. 生物成像有机荧光材料在生物成像领域也有广泛的应用。

通过将荧光材料与生物分子结合，可以实现对生物体内部结构和功能的高分辨率成像。

例如，将具有特定结构的有机荧光染料标记于细胞或组织内，以实现对生物过程的实时观察和研究。

4. 传感器有机荧光材料还可以应用于传感器的制备。

在传感器中，荧光材料作为感光元件，能够对环境中的特定物质产生荧光信号，实现对目标物质的检测和测量。

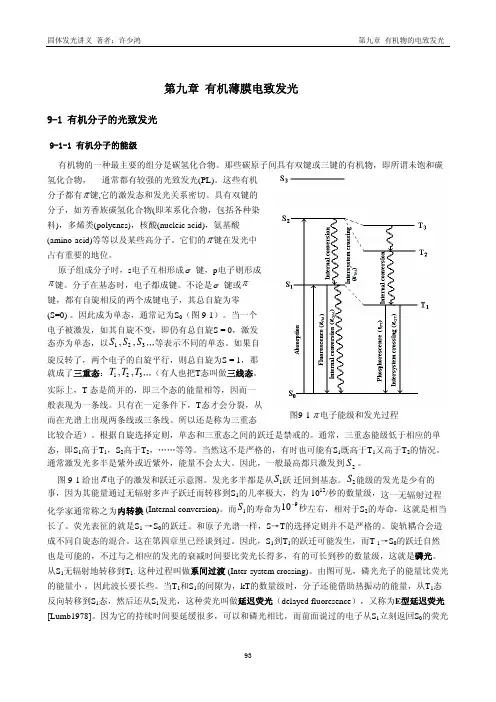

第九章 有机薄膜电致发光9-1 有机分子的光致发光9-1-1 有机分子的能级有机物的一种最主要的组分是碳氢化合物。

那些碳原子间具有双键或三键的有机物，即所谓未饱和碳氢化合物， 通常都有较强的光致发光(PL)。

这些有机分子都有π键,它的激发态和发光关系密切。

具有双键的分子，如芳香族碳氢化合物(即苯系化合物，包括各种染料)，多烯类(polyenes)，核酸(nucleic acid)，氨基酸(amino-acid)等等以及某些高分子。

它们的π键在发光中占有重要的地位。

原子组成分子时，s 电子互相形成σ 键，p 电子则形成π键。

分子在基态时，电子都成键。

不论是σ 键或π键，都有自旋相反的两个成键电子，其总自旋为零(S=0) 。

因此成为单态，通常记为S 0（图9-1）。

当一个电子被激发，如其自旋不变，即仍有总自旋S = 0，激发态亦为单态，以S S S 12,,3…等表示不同的单态。

如果自旋反转了，两个电子的自旋平行，则总自旋为S = 1，那就成了三重态：T T T 12,,3…（有人也把T 态叫做三线态。

实际上，T 态是简并的，即三个态的能量相等，因而一般表现为一条线。

只有在一定条件下，T 态才会分裂，从而在光谱上出现两条线或三条线。

所以还是称为三重态比较合适）。

根据自旋选择定则，单态和三重态之间的跃迁是禁戒的。

通常，三重态能级低于相应的单态，即S 1高于T 1，S 2高于T 2，……等等。

当然这不是严格的，有时也可能有S 1既高于T 1又高于T 2的情况。

通常激发光多半是紫外或近紫外，能量不会太大。

因此，一般最高都只激发到。

2S 图9-1 π电子能级和发光过程图9-1 给出π电子的激发和跃迁示意图。

发光多半都是从S 1跃 迁回到基态。

S 2能级的发光是少有的事，因为其能量通过无辐射多声子跃迁而转移到S 1的几率极大，约为1012/秒的数量级，这一无辐射过程化学家通常称之为内转换 (Internal conversion)。

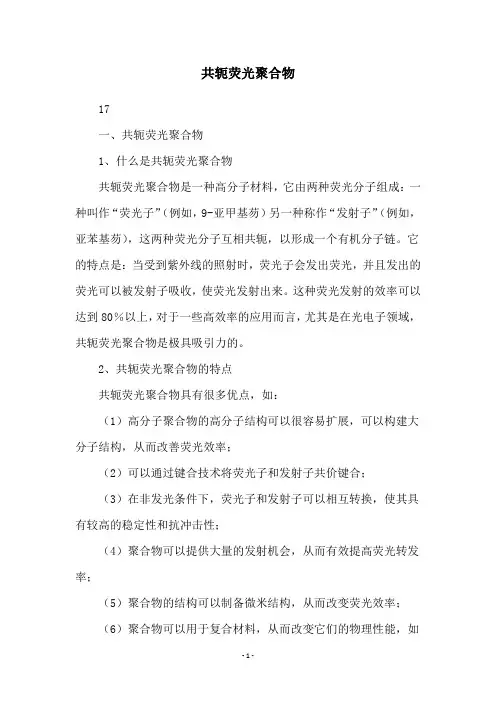

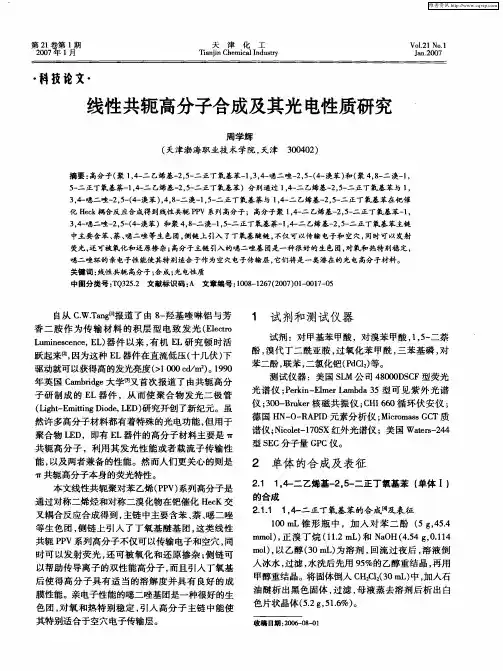

共轭荧光聚合物
17
一、共轭荧光聚合物
1、什么是共轭荧光聚合物
共轭荧光聚合物是一种高分子材料，它由两种荧光分子组成：一种叫作“荧光子”（例如，9-亚甲基芴）另一种称作“发射子”（例如，亚苯基芴），这两种荧光分子互相共轭，以形成一个有机分子链。

它的特点是：当受到紫外线的照射时，荧光子会发出荧光，并且发出的荧光可以被发射子吸收，使荧光发射出来。

这种荧光发射的效率可以达到80％以上，对于一些高效率的应用而言，尤其是在光电子领域，共轭荧光聚合物是极具吸引力的。

2、共轭荧光聚合物的特点
共轭荧光聚合物具有很多优点，如：
（1）高分子聚合物的高分子结构可以很容易扩展，可以构建大分子结构，从而改善荧光效率；
（2）可以通过键合技术将荧光子和发射子共价键合；
（3）在非发光条件下，荧光子和发射子可以相互转换，使其具有较高的稳定性和抗冲击性；
（4）聚合物可以提供大量的发射机会，从而有效提高荧光转发率；
（5）聚合物的结构可以制备微米结构，从而改变荧光效率；
（6）聚合物可以用于复合材料，从而改变它们的物理性能，如
热稳定性等；
（7）聚合物可以通过设计及合成不同的高分子结构，从而满足不同的应用要求。

3、应用领域
共轭荧光聚合物在生物医学分子检测、光电子器件、复合材料及有机发光二极管等领域有广泛的应用。

例如，它可以用作生物成像系统的荧光探针，可以用作电子结构的有机发光二极管；还可以用作复合材料的热稳定度提高材料等等。

总之，共轭荧光聚合物是高分子材料中的一种新型材料，在光电子领域具有广泛的应用前景，为我们的科技进步，提供了极大的可能性。

电致发光材料
电致发光材料（Electroluminescent Materials，简称EL材料）是一种能够在电
场的作用下产生发光现象的材料。

它具有在室温下工作、发光效率高、寿命长、能耗低等优点，因此在显示、照明、生物医学、安全标识等领域有着广泛的应用前景。

EL材料的基本原理是在外加电场的作用下，通过电子和空穴的复合发生辐射
而产生光。

目前，主要的EL材料包括有机EL材料和无机EL材料两大类。

有机EL材料是指以有机化合物为基础的EL材料，其优点是制备工艺简单、
可制备成薄膜、柔性度高，适合于柔性显示器件的制备。

有机EL材料的发光颜色
丰富，可以通过不同的有机分子设计实现多种颜色的发光，因此在显示领域有着广泛的应用前景。

无机EL材料是指以无机化合物为基础的EL材料，其优点是发光效率高、寿
命长、稳定性好，适合于大面积照明和显示领域的应用。

无机EL材料的发光机理
复杂，通常包括发光中心和激活剂等组成，通过控制发光中心和激活剂的种类和浓度可以实现不同颜色的发光。

除了有机EL材料和无机EL材料，近年来还出现了混合型EL材料，即有机无
机杂化EL材料。

混合型EL材料综合了有机EL材料和无机EL材料的优点，具有
发光效率高、寿命长、制备工艺简单等特点，因此备受关注。

随着科学技术的不断发展，EL材料的研究和应用也在不断拓展。

未来，随着
新材料、新工艺的不断涌现，EL材料将会在显示、照明、生物医学等领域发挥越
来越重要的作用，为人类社会的发展和进步做出更大的贡献。

有机电致发光材料及器件导论1. 电致发光(EL):发光材料在电场作用下，受到电流和电场的激发而发光的现象，是一个将电能直接转化为光能的一种发光过程(非热转换即不是通过热辐射实现的)。

2. FED,PDP,LCD都存在问题，不能满足时代需求，所以研究更为高效的有机电致发光器件(OLED)。

OLED特点:材料选择有机物，高分子，因而选择范围宽;驱动电压低;发光亮度和发光效率高，发光视角宽，相应速度快;器件可弯曲，不受尺寸限制，分辨率高等。

3. 基态:分子的稳定态即能量最低状态;激发态:被激发后，分子的电子排布不遵循构造原理。

激发态分子内的物理失活:辐射跃迁和非辐射跃迁。

而辐射跃迁:释放光子而从高能激发态失活到低能基态的过程。

导致电子运动轨道界面减少;在势能面上跃迁是垂直发生的。

4. 有机半导体:在外电场作用下，电子和空穴在LUMO和HOMO间的跳跃产生电流。

而掺杂半导体中的载流子浓度大于本征半导体(电子和空穴浓度相同)，所以导电性更好5. 直流注入式有机电致发光:在有机EL器件的两端电机上加上直流电源，通电后发光器件受电激发的作用而发光的现象。

过程:载流子注入，载流子传输，电子和空穴碰撞形成激子(激子是彼此束缚在一起的电子和空穴对)，激子辐射退激发发出光子。

6. 单线态激子是总自旋为0的激发状态;注入的电子和空穴形成的单线态和三线态激子的比例正比于其状态数，有机电致发光的量子效率最大为25%;Forster能量转移:能量从主体向掺杂材料的传递方式，能在较远距离内实现，为单线态激子;Dexter能量转移:只能在紧邻分子间实现，为三线态激子。

7. 单层器件:单层有机薄膜被夹在ITO阴极和金属极之间，形成的是单层有机电致发光器件。

但是单层器件的载流子的注入不平衡，器件发光效率低。

三层器件是目前OLED中最常用的一种。

在实际的器件中，在发光层往往采用掺杂的方式提高器件性能8. 器件制备过程:刻蚀好的ITO玻璃—清洗—臭氧/氧等离子体处理—基片置于真空腔体—抽真空—蒸发沉积有机薄测试表征膜和阴极—取出器件并封装—9. 有机小分子发光器件通常用真空蒸发沉积的方法制备构成器件的薄膜，整个过程要在真空腔内完成(真空度高于10^-4Pa)。

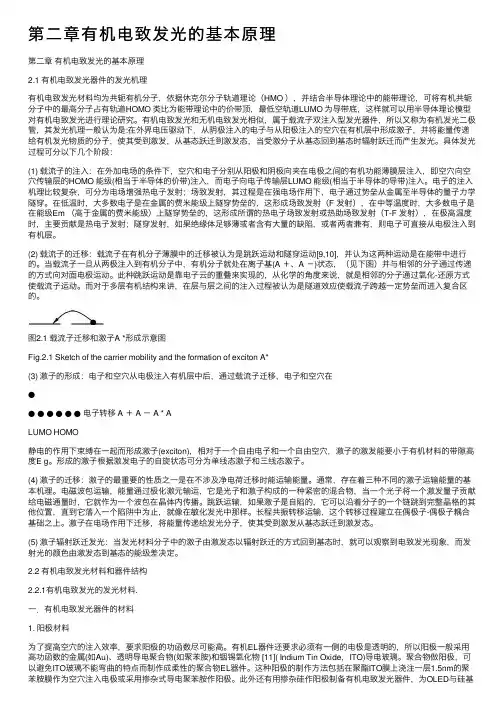

第⼆章有机电致发光的基本原理第⼆章有机电致发光的基本原理2.1 有机电致发光器件的发光机理有机电致发光材料均为共轭有机分⼦，依据休克尔分⼦轨道理论（HMO ），并结合半导体理论中的能带理论，可将有机共轭分⼦中的最⾼分⼦占有轨道HOMO 类⽐为能带理论中的价带顶，最低空轨道LUMO 为导带底，这样就可以⽤半导体理论模型对有机电致发光进⾏理论研究。

有机电致发光和⽆机电致发光相似，属于载流⼦双注⼊型发光器件，所以⼜称为有机发光⼆极管，其发光机理⼀般认为是:在外界电压驱动下，从阴极注⼊的电⼦与从阳极注⼊的空⽳在有机层中形成激⼦，并将能量传递给有机发光物质的分⼦，使其受到激发，从基态跃迁到激发态，当受激分⼦从基态回到基态时辐射跃迁⽽产⽣发光。

具体发光过程可分以下⼏个阶段：(1) 载流⼦的注⼊：在外加电场的条件下，空⽳和电⼦分别从阳极和阴极向夹在电极之间的有机功能薄膜层注⼊，即空⽳向空⽳传输层的HOMO 能级(相当于半导体的价带)注⼊，⽽电⼦向电⼦传输层LUMO 能级(相当于半导体的导带)注⼊。

电⼦的注⼊机理⽐较复杂，可分为电场增强热电⼦发射；场致发射，其过程是在强电场作⽤下，电⼦通过势垒从⾦属⾄半导体的量⼦⼒学隧穿。

在低温时，⼤多数电⼦是在⾦属的费⽶能级上隧穿势垒的，这形成场致发射（F 发射），在中等温度时，⼤多数电⼦是在能级Em （⾼于⾦属的费⽶能级）上隧穿势垒的，这形成所谓的热电⼦场致发射或热助场致发射（T-F 发射），在极⾼温度时，主要贡献是热电⼦发射；隧穿发射，如果绝缘体⾜够薄或者含有⼤量的缺陷，或者两者兼有，则电⼦可直接从电极注⼊到有机层。

(2) 载流⼦的迁移：载流⼦在有机分⼦薄膜中的迁移被认为是跳跃运动和隧穿运动[9,10]，并认为这两种运动是在能带中进⾏的。

当载流⼦⼀旦从两极注⼊到有机分⼦中，有机分⼦就处在离⼦基(A ＋、A －)状态，（见下图）并与相邻的分⼦通过传递的⽅式向对⾯电极运动。

此种跳跃运动是靠电⼦云的重叠来实现的，从化学的⾓度来说，就是相邻的分⼦通过氧化-还原⽅式使载流⼦运动。

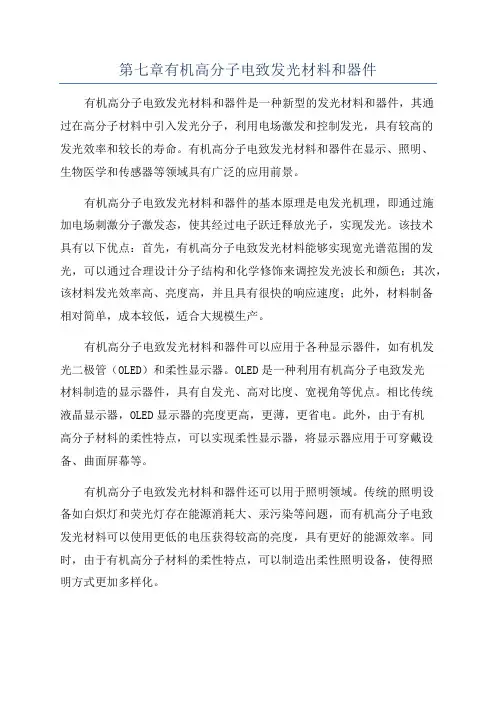

有机电致发光材料
有机电致发光（OLED）材料是一种在电场作用下产生发光的有机材料，具有高亮度、高对比度、宽视角、薄、轻、柔性等特点，被广泛应用于显示器、照明、生物医药等领域。

有机电致发光材料的研究和开发已经成为当今光电材料领域的热点之一。

首先，有机电致发光材料具有优异的发光特性。

它能够在低电压下产生高亮度的发光，具有较高的发光效率和光电转换效率。

同时，OLED材料的发光波长范围广，可以实现全彩色显示，满足不同应用场景的需求。

此外，有机电致发光材料还具有快速响应速度和良好的稳定性，能够长时间保持良好的发光性能。

其次，有机电致发光材料具有良好的加工性能和柔性。

OLED材料可以通过溶液法、真空蒸发法等简单加工工艺制备成薄膜，适用于各种基板材料上。

同时，有机电致发光材料可以制备成柔性器件，具有弯曲、折叠等特性，可以应用于柔性显示器、可穿戴设备等领域，拓展了其应用范围。

此外，有机电致发光材料还具有环保、节能的特点。

相较于传统的无机发光材料，OLED材料不含重金属等有害物质，对环境友好。

同时，有机电致发光材料在低电压下即可发光，具有较低的功耗，能够实现节能减排的效果，符合可持续发展的趋势。

总的来说，有机电致发光材料具有优异的发光特性、良好的加工性能和柔性、环保节能等优点，是一种具有广阔应用前景的新型光电材料。

随着技术的不断进步和应用需求的增加，有机电致发光材料必将在显示、照明、生物医药等领域发挥越来越重要的作用，为人类生活带来更多的便利和美好。
