机油泵的检测方法一、前言机油泵作为发动机的重要组成部分，负责将机油压力传递至发动机各个部位，确保其正常运转。
因此，对机油泵的检测显得尤为重要。
本文将介绍机油泵的检测方法，并从多个方面进行详细的探讨。
二、机油泵的常见故障在进行机油泵的检测之前，需要了解机油泵的常见故障，以便更好地判断和解决问题。
以下是一些常见的机油泵故障：1. 油泵内部磨损长期使用后，机油泵内部的齿轮、轴承等零部件会产生磨损，导致机油泵性能下降。
2. 泵体密封不良机油泵的泵体密封不良会导致机油泵无法正常工作，进而影响整个发动机的运转。
3. 机油泵堵塞在机油中存在大量的杂质和沉淀物，随着时间的推移，这些杂质会引起机油泵的堵塞，使其无法正常工作。
4. 机油泵齿轮破损机油泵内部的齿轮可能会因受力过大或质量问题而破损，进而影响机油泵的工作效率。
三、机油泵的检测方法针对以上常见故障，下面将介绍几种常用的机油泵检测方法。
1. 检查油泵外观首先，应检查机油泵的外观情况。
观察是否有明显的磨损、漏油或变形等现象。
如果发现异常情况，需要及时进行维修或更换。
2. 检查油泵轴承使用手控旋转油泵的轴，感受轴承是否平稳。
如果存在摩擦、松动或异响等情况，可能说明轴承存在问题。
3. 检查油泵齿轮使用齿轮检测仪检测油泵齿轮的磨损程度。
如发现齿轮磨损严重，应及时更换。
4. 检查油泵密封性能在机油泵的各个连接处应进行泄漏测试，以检查油泵的密封性能是否良好。
如果发现泄漏现象，需要进行修复。
5. 检查油泵排量和压力使用合适的仪器，检测机油泵的排量和压力情况。
这有助于判断机油泵是否工作正常。
如有需要，还可进行相关的调整和校正。
四、机油泵检测的注意事项在进行机油泵的检测时，还需注意以下几点：1. 检测环境应在适当的环境中进行机油泵的检测，避免尘埃、湿气等对检测结果的影响。
2. 使用合适的工具在进行检测时，需使用专业的工具和仪器，确保检测的准确性和可靠性。
3. 定期维护保养机油泵作为重要设备，需要定期进行维护保养，避免出现故障。

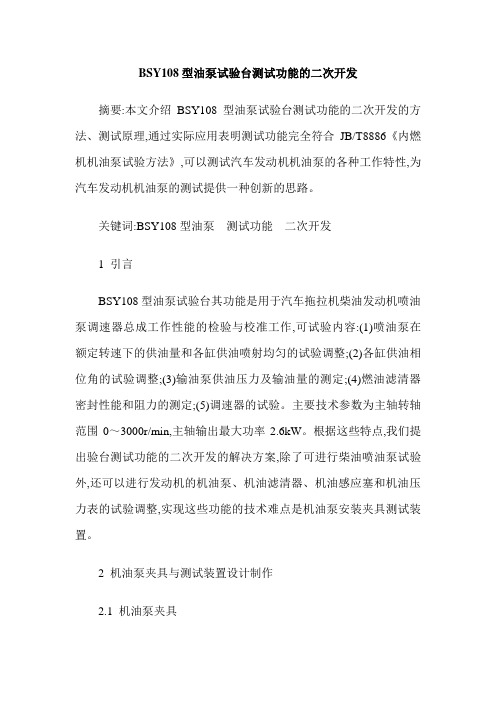

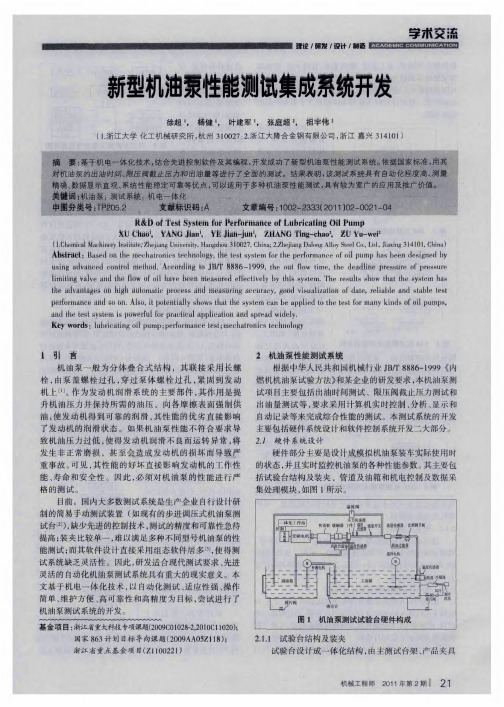

BSY108型油泵试验台测试功能的二次开发摘要:本文介绍BSY108型油泵试验台测试功能的二次开发的方法、测试原理,通过实际应用表明测试功能完全符合JB/T8886《内燃机机油泵试验方法》,可以测试汽车发动机机油泵的各种工作特性,为汽车发动机机油泵的测试提供一种创新的思路。
关键词:BSY108型油泵测试功能二次开发1 引言BSY108型油泵试验台其功能是用于汽车拖拉机柴油发动机喷油泵调速器总成工作性能的检验与校准工作,可试验内容:(1)喷油泵在额定转速下的供油量和各缸供油喷射均匀的试验调整;(2)各缸供油相位角的试验调整;(3)输油泵供油压力及输油量的测定;(4)燃油滤清器密封性能和阻力的测定;(5)调速器的试验。
主要技术参数为主轴转轴范围0～3000r/min,主轴输出最大功率2.6kW。
根据这些特点,我们提出验台测试功能的二次开发的解决方案,除了可进行柴油喷油泵试验外,还可以进行发动机的机油泵、机油滤清器、机油感应塞和机油压力表的试验调整,实现这些功能的技术难点是机油泵安装夹具测试装置。
2 机油泵夹具与测试装置设计制作2.1 机油泵夹具夹具的作用是使机油泵驱动轴与油泵试验台主轴可靠联接,以获得驱动扭矩和转速。
根据机油泵与试验台倒置T型槽导轨的结构尺寸,机油泵夹具的尺寸如图1所示。
试验时,机油泵通过专用夹具固定在喷油泵试验台工作台的T型槽内,如图2所示。
并注意紧固和使机油泵驱动轴轴心与试验台主轴轴心重合。
2.2 机油泵测试装置测试装置由台架、油箱、测力传感器、自动计数器、数字温度控制仪、油路元件及电器控制系统等组成,如图3所示。
台架主要用来放置油箱、升降机构、传感器、控制箱、PC主机及显示器等部件;油箱是储油装置,分为上储油箱和下储油箱,上储油箱位于试验台架的上方,处于一固定的支架上,下储油箱位于试验台架的下方,位于上下可以移动的支架上,上储油箱和下储油箱垂直放置,油箱的容积根据所测机油泵的流量以及测试时间来决定;测力传感器用于测量机油质量,PC机测试软件再将其转换为流量显示,自动计时器一是时间显示上油箱的注入机油时间,二是能控制二位二通电磁阀的通断,从而实现机油流量的自动测量。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==油泵试验指导书篇一：发动机原理实验指导书《发动机原理》实验指导书长沙理工大学汽车与机械工程学院实验中心目录实验一、喷油泵、喷油器性能实验实验二、内燃机负荷特性实验实验三、内燃机速度特性实验实验四、柴油机调速特性实验实验五、汽油机点火提前角调整特性实验实验一、喷油泵、喷油器性能实验一、实验内容１、测量喷油泵的速度特性、供油特性；调整各缸供油量；２、测量喷油器的雾化情况、喷油压力、锥角等参数；二、实验目的和要求(1)通过实验，了解测量喷油泵的速度特性、供油特性的试验方法；(2)通过实验，了解喷油泵试验台、喷油器试验仪的结构、工作原理及操作方法；(3)根据测量结果，分析喷油泵、喷油器的技术状况；（4）初步掌握喷油泵、喷油器的调整方法。
三、实验主要仪器设备简介实验使用的设备为喷油泵试验台和喷油器试验仪。
四、实验准备1、认真复习有关“柴油机燃料系统”相关理论知识；2、认真阅读试验指导书，弄清实验内容、目的和要求；3、认真收集阅读与实验相关的资料。
五、实验步骤1、喷油器实验１）、将喷油器安装到喷油器试验仪上，并固定、夹紧；２）、将柴油加满喷油器试验仪的油杯。
摇动柱塞泵给系统加压，检查系统是否漏油；若漏油应停止加压，进行防漏处理；３）、摇动柱塞泵给系统加压，直至喷油器喷油，观察喷油器的雾化情况、喷油压力、锥角并做好纪录；４）、测量喷油锥角；５）、调整喷油压力，重复3）、4）步骤2、喷油泵的速度特性、供油特性的试验１）、将喷油泵安装到喷油泵试验台的安装座上，并将喷油泵的输入轴与喷油泵试验台的输出轴联接好、对中。
然后夹紧定位。
２）、将喷油泵与喷油泵试验台之间的油路接好，注意接口不能有燃油泄露。
３）、起动喷油泵试验台，调整喷油泵转速，设定时间；测量不同转速下各出油口的出油量并做好纪录；４）、完成上述实验后，将喷油泵调速螺钉调至极限位置；５）、调整喷油泵转速，设定时间；测量不同转速下各出油口的出油量并做好纪录；６）、实验完成后，喷油泵试验台停机，关闭电源。
机油泵的检修方法机油泵是发动机中非常重要的一个组成部分，负责将机油从油底壳中抽吸起来，通过油道输送到发动机各个部位，以润滑和冷却发动机的运转部件。
机油泵的正常工作对于发动机的性能和寿命至关重要。
以下是机油泵的检修方法：步骤：1. 安全准备：-确保发动机处于冷却状态，以免烫伤。
-断开电池的负极，确保机械部分的安全。
2. 访问机油泵：-根据车型和发动机类型，可能需要拆卸一些零部件，以便访问机油泵。
通常，机油泵位于发动机底部。
3. 检查机油泵外观：-检查机油泵外观，看是否有明显的漏油、损坏或异物。
确保泵体和泵齿轮没有裂纹或磨损。
4. 检查油泵齿轮：-移除机油泵上的盖子，检查齿轮的磨损程度。
如果齿轮磨损严重，可能需要更换。
5. 检查泵轴和泵体：-检查泵轴是否有弯曲或损坏。
同时，检查泵体内部是否有异物或沉淀物。
6. 测量清洁度：-使用干净的机油或溶剂清洁机油泵内部。
确保油道通畅，无阻塞。
7. 检查油泵压力：-使用适当的工具检查机油泵的压力。
可以使用压力表来测量油泵在运转时产生的压力。
确保压力在制造商规定的范围内。
8. 检查泵的驱动装置：-如果机油泵是由发动机的正时皮带或链条驱动的，检查这些部件的状况。
确保皮带或链条紧固正确，没有松动或磨损。
9. 替换密封件：-如果机油泵有密封圈或密封垫片，而且存在漏油问题，考虑更换这些密封件。
10. 重新组装和测试：-将机油泵重新组装到发动机上，并进行测试。
启动发动机，观察机油压力和泵的运行情况。
11. 更换或修理：-根据检查的结果，如果机油泵存在严重的问题，考虑更换或修理。
确保使用符合规格的原厂或同等质量的替代零件。
12. 更换机油和滤芯：-在完成机油泵检修后，更换发动机机油和机油滤芯。
确保使用适当的机油规格。
在进行机油泵检修时，最好参考特定发动机和车辆型号的服务手册，以确保按照制造商的建议和规程进行操作。
如果您不具备足够的机械经验，最好请专业的汽车技师进行检修。
机油泵性能试验1.0目的1.1测量机油泵泵出流量随着转速，油压和油温（n,P D,T oil）变化而变化的关系。
1.2 评估机油泵是否有气蚀。
1.3 计算机油泵的体积效率。
1.4 计算机油泵的总效率。
1.5 分析泄压阀特性。
1.6 发现功能问题。
1.7 根据特定的机油泵设计和实际项目要求，将机油泵安装在发动机上比将机油泵夹在专用试验台上进行这些试验要好。
在这种情况下下面的测试要综合机油压力分配和机油流量测试进行改进和测量。
2.0试验准备2.1 试验前测量相关的机油泵部件，见附录A2.2 试验用油必须是发动机要用的机油或适合原发动机的机油10W-30SF2.4 因为本试验不考虑机油泵的耐久性，机油泵不需要链条，皮带或齿轮驱动系统而直接驱动。
所以必须算出曲轴和机油泵之间的速比。
2.5最好采用原发动机的机油收集系统从储油罐中抽机油。
如果没有可能，试验台的机油收集系统尽可能接近的模拟原发动机的部件。
根据最少装油量的发动机原状态来确定机油泵与储油罐中机油液面之间的距离。
2.6 根据3.2在机油泵和机油收集系统上钻出测量温度和压力的螺纹孔。
3.0 仪器和设备3.1 机油泵试验台由下面的部件组成：·合适的用来装夹机油泵和可以满足机油泵转速范围的驱动系统。
·带加热和冷却设备的可以将油温控制到要求范围的储油罐，储油罐的容积必须满足储油罐中的机油在最大油泵转速下每分钟内不会被循环5次。
·在机油循环回路高压油管中有一个变流量控制阀用来调节机油泵出口压力P D。
可以采用手动流量控制阀，但采用电气或气压驱动阀是最理想的。
他要求有2种工作模式：a) 阀位置控制， b)整合在一起的过压控制回路。
·流量计见3.5·合适的控制和数字记录系统·仪表见3.23.2 仪表测量项目油温：·油罐中（满足要求的控制功能）T R[℃]·油泵前（用螺纹固定在机油收集器上）T Oil[℃]油压：·油泵进口压力（机油收集器）P s[bar]·油泵出口压力（高压管）P D[bar]·油泵出口动态压力P dyn[bar]·油泵转速n[1/min]·流量（机油泵输送）Q[l/min]·扭矩（用来分析机油泵效率）M[Nm]为了安全必须一直监测机油泵的压力和温度（特别是出口压力P D），并且用他们控制自动停机。
3.3 驱动系统的要求·根据机油泵达到发动机最大速度的工作速度范围确定的转速范围。
·根据机油泵类型和油温而估计的扭矩范围。
3.4 机油加热/冷却设备的要求（机油调温器）·机油调温器能够将油温稳定在40℃和140℃中任何一个所需的温度值，精度高于±2℃。
·通常机油调温器只能控制储油罐中的油温T R，如果T R和相应从机油泵入口测得的油温Toil超出了规定的公差，控制系统必须自动或手动的进行修正。
·如果主管工程师要降低研究的深度，采用比较简单的设备更有效。
例如如果没有要求高温测试（＞90℃），经常不用加热设备。
在这种情况下靠机械和液体摩擦损失来加热机油。
·机油调温器特性必须满足在输出油压和（或）油泵转速发生变化后能在不到5分钟内将油温完全稳定下来。
3.5 流量计和管路的要求·流量计量程能够满足特定试验转速下的流量测量要求。
·对于所有的机油温度和相应的机油粘度通常要求流量计的精度高于2%，经常采用Coriolis型流量计。
如果没有，在试验前必须进行校准。
·因为试验台最小流阻决定了能够测得的最低泵油压力，流量计流阻必须很低。
通常要求包括流量计在内的机油泵出油口到储油罐的管路在油温为50℃和额定机油泵转速下的总压力降低于0.5bar。
3.6 测量精度和数据记录频率·所有温度测量精度高于±1℃。
·所有压力测量精度高于0.05bar。
·油泵出口动态压力P dyn的记录频率≥5KHz，其余测量量为稳态值。
4.0 测量方法4.1 机油泵流量和压力关系（压力特性）从发动机转速500rpm开始到发动机最大转速n max每隔500rpm测量一组机油泵压力、流量关系。
发动机的额定转速（n rated）和50%的额定转速也应包括进测量转速点内。
发动机转速：n Egine[rpm]= 500,1000,1500,……50%的n rated,……n rated, n m ax 油泵出油压力从Pmin 到Pmax以1bar为间隔进行变化调节。
P D= Pmin，1bar，2bar，3bar，……Pmax最小出油压力Pmin可由变流量控制阀全开的最低压力得到，如果主管工程师没有提出特别要求值，最大出油压力Pmax为6 bar机油泵流量和压力关系要进行下面3种油温的测量：T oil = 40，90，120℃±2 ℃机油泵内部带有泄压阀，参考4.2在测试过程中进入机油收集器的机油温度T oil稳在规定的值。
在每个规定的油温和机油泵转速下将机油泵出油压力从Pmin 调整到Pmax 而完成一次测定。
既在记录了下面量的稳定值之后再次通过变流量控制阀的逐步关闭而继续得到新的稳定值。
·机油温度T oil·油泵转速n·吸油压力P s·出油压力P D·流量Q·扭矩M（如果测试机油泵效率）·油泵出口动态压力P D（见4.5）通常从最低油温开始测完所有转速后再重新测下一油温是效率比较高的。
4.2 泄压阀特性4.1中的测试可以对内部带泄压阀的机油泵的泄压阀静态特性进行评估。
这样要采用下面特定的试验条件进行试验：泄压阀的作用限制了最大的输出压力Pmax。
当P D≥泄压阀开启压力，变流量控制阀应当以很小的幅度进行关闭（使P d以0.10 bar 为幅度增加）。
当变流量控制阀完全关闭（100%闭锁流量）或出油压力达到一个很高的限定值时达到最高的流动阻力。
4.3 体积效率和机油泵总效率按下面公式计算体积效率：ηvolumetric = Q[m3/s]/Q theory[m3/s]理论泵流量：Q theory[m3/s]=V pump[m3]·n[rpm]/60[sec/min]V pump[m3]根据机油泵的形状进行计算，参照AVL标准过程按附录A进行测量。
如果感兴趣，可以在4.1到4.3的试验中同时测量机油泵的扭矩M以便计算机油泵的总效率。
为了计算机油泵的效率，驱动机油泵的机械功P M=M[Nm] ·π/30·n[rpm]与液体输出动能之比P H[W]= Q[m3/s] ·P D[N/m2]总效率为下面的比值：η= P H /P M4.4 压力波动在机油泵高压出油管路直接装上一个合适的石英压力传感器用来监测机油泵动态压力的波动P dyn。
注意：试验台的设计，特别是管路或油泵后空腔对机油泵压力波动的测试影响较大。
如果试验台没模拟发动机条件进行设计，机油泵动态压力的波动的测量只能作为注意事项和不同机油泵设计的比较值。
本试验温度和压力的设定与4.1一致，这样这个项目的测试可以通过增加下面的测试项目与前面的试验综合在一起：·dyn.oil pressure P dyn 不带泄压阀的机油泵机油泵出口压力保持恒定：P D = 4 bar（机油泵不带内部泄压阀）对带内部泄压阀的机油泵必须按下面所述对变流量控制阀进行调节，以得到相应的机油泵出口压力：（a）如4.3（无分路流量）（b）在额定转速下将变流量控制阀打开到有30%的分路流量。
（c）在额定转速下将变流量控制阀打开到有70%的分路流量。
分路流量百分比是测得的流量与泄压阀不开启的转速下情况测得流量值直线拟合到坐标轴的流量值之比。
b)和c)的测试（不能与4.3综合在一起进行），经常减少到只测最高的油温，因为相对最小的机油粘度对出口机油压力波动的阻尼最小。
5.0 试验结果的内容报告必须包括：·部件的清单·部件的测量结果·总成的测量结果·试验设备的草图·按下面作出试验结果5.1 机油泵流量画出不同转速和油温下的流量压力曲线，见图2.如果测量了驱动力矩，用类似的方法画出机械功P M曲线。
5.2 泄压阀特性按5.1的方法进行绘图，但对不同的油温分别进行绘曲线，见图25.3 稳定出油压力的速度图对于每一个温度用一幅图绘出流量Q和吸油压力P s相对于转速的曲线，见图2.将流量转速曲线与线性变化相比较得到增量，负增量随着转速和温度急剧增大说明机油泵有气蚀，吸油压力给出了另外的信息：如果出现气蚀，吸油压力在额定功率和90℃的油温下将降到在0.05和0.15之内，必须重新设计机油集滤器。
5.4 机油泵容积效率按4.3规定有机油泵容积效率相对发动机转速的曲线，见图2为在机油温度T oil=120℃测试不同输出压力。
5.5 机油泵效率对每一个机油温度，见4.4规定，用一个不同转速下的机械功、液体动能、机油泵容积效率和总效率的曲线图来表示。
见图25.6 压力波动选用合适的比例来画出机油压力的波动情况（例如。
RMS-value）。
按4.5规定按温度不同画出压力波动-转速曲线。
对于压力波动大的高转速画出合适的一段时间范围的压力-时间曲线。
如果有合适的软件，绘出P dyn的Fourier因子与转速、频率的三维图。
附录 A零件测量参数·转子外径·转子厚度·机油泵转子腔内径·轴承销直径·衬套直径·泄压阀尺寸（柱塞直径、套桶直径和自由长度，按图纸所需的相关尺寸）总成测量参数·端面间隙·转子与齿轮腔径向间隙·泄压阀弹簧安装长度。
