助焊剂产品知识

助焊剂成分分析及助焊剂原料以及用法助焊剂是一种常用的焊接辅助材料，可以提高焊接的质量和效率。

助焊剂的主要成分是活性成分和稳定剂。

活性成分包括活性剂、助熔剂和表面活性剂，而稳定剂主要是防止助焊剂变质的添加剂。

活性剂是助焊剂中的关键成分，它能够与氧化层和金属表面进行反应，去除或减少氧化物的生成，从而提高焊接的质量和可靠性。

常见的活性剂有氯化剂、酸性剂和有机物等。

氯化剂主要是氯化亚砜、氯雷酸和氯化氢等，它们可以与氧化层反应生成氯化金属，从而提供裸露的金属表面进行焊接。

酸性剂主要是有机酸和无机酸，它们可以与金属表面生成溶解度较高的金属盐，从而去除氧化物。

有机物主要是胺类和酮类等，它们可以与氧化层进行络合作用，阻碍氧化物的继续生成。

助熔剂是助焊剂中的另一个重要成分，它可以降低焊接的熔化温度，提高焊接的流动性和扩散性。

常见的助熔剂有氯化锌、氟化锂和氟化钠等。

这些化合物可以在高温下与金属表面反应生成低熔点的化合物，从而降低焊接的熔化温度。

此外，助焊剂中的助熔剂还可以提高焊缝的抗冷裂性和降低气孔的发生率。

表面活性剂是助焊剂中的另一个重要成分，它可以降低液体的表面张力，促进焊接过程中的润湿和扩散。

常见的表面活性剂有山梨酸酯和聚乙二醇等。

这些表面活性剂可以在金属表面形成薄而均匀的助焊剂涂层，提高焊接的质量和可靠性。

除了活性成分和稳定剂，助焊剂还包括一些溶剂和填充剂等辅助成分。

溶剂主要是有机溶剂，用于溶解助焊剂中的活性成分和稳定剂。

填充剂主要是一些纯净的金属材料，用于填充焊接缝隙和提高焊接强度。

助焊剂的原料主要包括化学品和金属材料。

化学品主要是活性剂、助熔剂和表面活性剂等活性成分的原料，如氯化亚砜、氯雷酸和有机酸等。

金属材料主要是填充剂的原料，如铝、铜和锡等。

助焊剂的用法根据不同的焊接工艺和焊接材料有所差异。

一般来说，助焊剂可以涂覆在焊接材料上，也可以以粉末、液体或丝状的形式添加到焊接过程中。

在焊接过程中，助焊剂会与焊接材料反应生成活性物质，去除氧化物，提高焊接的质量和可靠性。

助焊剂简介1、助焊剂的组成国内外助焊剂一般由活化剂、溶剂、表面活性剂和特殊成分组成;特殊成分包括缓蚀剂、防氧化剂、成膜剂等;2、助焊剂的作用1利用其化学作用清除铜带及被焊基体表面的氧化物薄膜,生成的化合物被熔融状态的锡料还原为对应单质,更好地促进了焊带铜原子与被焊金属原子之间的相互扩散,达到焊接目的；2覆盖在焊料表面,防止焊料或金属继续氧化；3增强焊料和被焊金属表面的活性,降低焊料的表面张力,提高润湿能力；4加快热量从烙铁头向焊料和被焊物表面传递；5合适的助焊剂还能使焊点美观;3、助焊剂的成分及作用原理1活化剂活性剂其主要作用是在焊接温度下去除被焊基体和焊料表面的氧化物,从而提高焊料和被焊基体之间的润湿性;传统的为无机物、松香、有机卤化物,现多为有机酸和有机胺等;无机物有无机酸、无机盐等,如：盐酸、氢氟酸和正磷酸；氯化亚锡、氯化锌、氯化铵、氟化钾和氟化钠等;松香Colophony用分子式表示为C19H29COOH,一般占助焊剂体系的55%~65%,含有羧基,在一定的温度下有一定的助焊作用,同时松香是一种大分子多环化合物, 因此它具有一定的成膜性,在焊接过程中传递热量和起覆盖作用,能保护去除氧化膜后的金属不再被氧化;有机卤化物有脂肪胺的氢卤酸盐,如盐酸二甲胺,盐酸二乙胺,环己胺盐酸盐；芳香胺的氢卤酸盐,如二苯胍溴化氢；多卤化合物羧酸、酯类、醇类、醚类和酮类;盐酸肼、氢溴酸肼及卤代烃也可作为助焊剂的活化剂;卤化物对焊接过程中的氧化物的去除非常有效,通常被作为高效的活性剂而加入助焊剂中,但卤素由于会引起电子迁移而导致绝缘电阻下降,严重时会引起电路的腐蚀;有机酸有羧酸和磺酸：一元羧酸,如戊酸、己酸、月桂酸、三甲基乙酸、苯甲酸、苯基丁酸、油酸、苯基丙烯酸、山梨酸和谷氨酸、苯酰胺基醋酸等;二元羧酸,如丁二酸、戊二酸、己二酸、癸二酸、反丁烯二酸、 1,2 -环己烷二羧酸、硬脂酸的苯二甲酸、 2-氨基间苯二甲酸4,见报道的还有丁二酸的咪唑化合物5;三元羧酸,如l,3,5一苯三酸、2,6-二羧基苯酸;羟基羧酸,如乳酸、二苯乙醇酸、羟基苯酸, 4-羟基-3甲氧基苯酸,无水柠檬酸;磺酸有2,6-萘磺酸等原理在微电子焊接助焊剂论文第31页;胺和酰胺及其衍生物有甲胺、二甲胺、三甲胺、乙胺、异丙胺、丁胺、二丁胺、乙二胺、三醇胺、磷酸苯胺等;现多为有机酸和胺的复合使用,一是可以调节pH值,减小腐蚀性；二是生成的化合物在焊接温度下又可重新分解为原来的酸和碱,发挥活性;西安理工大学王伟科通过热重法表征了有机酸的分解特性选出无水柠檬酸和DL-苹果酸作为有机酸活化剂,加入三乙醇胺复配调节酸碱度,并对复配物加入丙烯酸树脂进行包覆处理制备常温稳定,高温活性高的理想活性物质,改善了焊剂的稳定性,同时大大降低了焊后的腐蚀性无水柠檬酸和 DL－苹果酸以 5：2 复配作为有机酸活性剂,选用三乙醇胺为有机胺进行再复配,以丙烯酸树脂作为包覆囊壁材料;在 JJ-1 型电动搅拌器上进行活性物质的合成;将有机酸和有机胺分别以 8：2、7：3、6：4 的比例混合后加入一定量的去离子水,在水浴中加热到50℃,同时搅拌一小时,使其充分混合;然后加入二倍以上质量的丙烯酸树脂,迅速升温到 90℃,充分搅拌 4 小时,风冷同时快速搅拌,过滤、烘干、研碎的白色粉末,即为包覆后的复配活性物质;铺展面积反映了活性剂在焊接过程中清除氧化层、改善界面状况的效率,这和活性剂的活性与活性持续性相结合的功效是等价的;若活性剂能够在焊接活性区有效清除界面氧化层,并在回流区清除高温下不断产生的氧化层,将极其有利于熔融焊料的铺展,表现为铺展面积的增大;平均熔化时间与焊料中氧化物含量、助焊剂的热容及部分组分之间的化学反应均有关系西安理工刘宏斌2溶剂其主要作用是溶解焊剂中的所有成份,使之成为均匀的黏稠液体;对溶剂的选择应该考虑沸点、黏度、极性基团三方面;溶剂一般有醇类,如单元醇乙醇, 2-丁醇、二元醇乙二醇,丙二醇和多元醇丙三醇,酯类如乙酸乙酯,乙酸丁酯,醇醚类二乙二醇乙醚,乙二醇单乙基醚,烃类如甲苯,酮类如丙酮,甲基乙基酮, N-氨基吡咯烷酮等;高沸点的醇保护效果较好,但黏度大、使用不便；低沸点的醇黏度低,但保护性差,因而可以考虑选择混合醇的方法;与一元醇相比,多元醇的应用更为广泛,因为多元醇有更多的轻基,完全挥发的温度更高,焊接时有更强的还原性,能够减小焊料表面张力以促进润湿;醚类溶剂的加入有三个优点：可以增加表面绝缘电阻；可以起到表面活性剂和润湿剂的作用；在焊接过程中能完全挥发,减少焊后残留;3表面活性剂主要作用是降低焊剂的表面张力,可以是非离子表面活性剂,如OP系列,氟代脂肪族聚合醚；阴离子表面活性剂,如丁二酸二乙酯磺酸钠；阳离子表面活性剂,如十六烷基三甲基溴化铵,季铵氟烷基化合物；两性表面活性剂;一般选用非离子表面活性剂,因为离子型表面活性剂对活化剂的活性有所影响;4成膜剂要求：焊接过程中呈现惰性,尽量充分挥发或分解,焊后形成的保护层应无粘性,尽量无色透明;目前大部分成膜剂多为树脂类产品、有机高聚物及改性纤维素等,例如环氧树脂以及各种合成树脂、丙烯酸树脂等;一成膜剂选用烃、醇、脂,这类物质一般具有良好的电气性能,常温下起保护膜作用不显活性,在200 ℃ ~ 300 ℃的焊接温度下显示活性,无腐蚀、防潮等特点,如长链脂肪烃、聚氧乙烯、聚乙烯醇、山梨糖醇、聚丙烯酰胺、硅改性丙烯酸树脂、松香甘油酯、硬脂酸甘油酯;5缓蚀剂一般为吡咯类苯并噻唑,α-巯基苯并噻唑,苯并三氮唑,苯并咪唑,甲基苯并咪唑,三乙醇胺,三乙胺;苯并三氮唑 BTA是铜的高效缓蚀剂;其加入可以抑制助焊剂中的活性物质对铜产生的腐蚀;一般认为苯并三氮唑 BTA与铜反应生成不溶性聚合物沉淀膜,能很好地抑制铜的腐蚀;4、助焊剂残渣对组件造成的不良影响1过多的助焊剂残留会腐蚀电池;2降低电导性,产生迁移或短路;3残留过多会粘连灰尘和杂物;4影响产品使用的可靠性;5影响EVA与电池的粘结;6可能在电池的主栅线产生连续性的气泡;。

助焊剂参数
助焊剂是在焊接过程中使用的一种辅助材料，用于促进焊接操作和提高焊接质量。

以下是一些常见的助焊剂参数：
1. 化学成分：助焊剂通常由活性剂、溶剂和助剂组成。

活性剂是主要成分，包括树脂、酸、碱等，用于去除氧化物和污染物，促进金属表面的湿润和扩散。

溶剂用于稀释助焊剂，助剂用于调整助焊剂的性能。

2. 温度范围：不同类型的助焊剂适用于不同的温度范围。

一般来说，低温助焊剂适用于低温焊接，高温助焊剂适用于高温焊接。

3. 挥发性：助焊剂的挥发性是指其在焊接过程中的挥发速度。

挥发性较高的助焊剂可以更快地挥发，减少残留物的产生。

4. 使用方法：助焊剂可以以涂覆、喷洒或浸泡的方式使用。

具体使用方法取决于焊接对象、焊接方法和助焊剂的类型。

5. 环保性：现代助焊剂趋向于环保，避免使用有害物质。

选择环保型助焊剂可以减少对环境和人体的潜在危害。

请注意，具体的助焊剂参数会根据不同类型和厂家而有所差异。

在使用助焊剂时，建议参考产品说明书或咨询相关专业人士以获取准确的参数和操作指导。

助焊剂组成及使用知识助焊剂是一种用于焊接过程中的辅助材料，可以提高焊接质量和效率。

它通常以粉末、液体或糊状的形式存在，在焊接过程中和焊接区域附近起到一定的作用。

下面是关于助焊剂的组成和使用知识的详细介绍。

一、助焊剂的组成助焊剂主要由活性剂、助剂和基体组成。

1.活性剂活性剂是助焊剂中的主要成分，它决定了助焊剂的性能。

常见的活性剂有氯化锌、氯化亚铁、氯化铵、氯化铵亚锡等。

这些活性剂可以在焊接过程中与焊锡产生反应，形成金属间的化合物，提高焊接的可靠性和牢固性。

2.助剂助剂是助焊剂中的辅助成分，可以改善助焊剂的性能和使用效果。

常见的助剂有树脂、润湿剂、活性剂、抗氧化剂、表面活性剂等。

助剂的种类和比例会直接影响助焊剂的性能和适用范围。

3.基体助焊剂的基体是承载其他成分的物质，通常是由树脂或液体组成。

基体的作用是提供粘附性和流动性，使助焊剂能够均匀涂覆在焊接区域上，并保持一定的稳定性。

二、助焊剂的使用知识助焊剂的使用方法和注意事项如下：1.选择适合的助焊剂根据焊接材料、焊接方式和焊接环境的不同，选择适合的助焊剂。

不同的焊接要求可能需要不同类型的助焊剂，如铅锡焊需要使用酸性助焊剂，而铝焊则需要使用碱性助焊剂。

2.清洁焊接区域在焊接之前，必须确保焊接区域的表面干净，没有油脂、氧化物等。

否则，助焊剂可能无法有效地附着在焊接区域上，影响焊接效果。

3.均匀涂覆助焊剂使用刷子、滚轮或喷涂等方式将助焊剂均匀涂覆在焊接区域上。

注意不要涂覆过量的助焊剂，否则可能导致焊接过程中产生的残留物增加，影响焊接质量。

4.控制焊接温度和时间在焊接过程中，要控制焊接温度和时间，并遵循助焊剂的使用说明。

过高的焊接温度或过长的焊接时间可能导致助焊剂的反应过度，或者造成焊接材料的烧损，从而影响焊接质量。

5.储存和保养助焊剂未使用的助焊剂应存放在干燥、密封的容器中，避免与空气接触，防止助焊剂吸湿或发生化学反应。

如果助焊剂已经过期或受到污染，应停止使用。

助焊剂MSDS（物质安全资料表）一、产品品名：免清洗环保助焊剂化学组成：专利配方有机类混合物产品用途：电子产品的免清洗焊锡工艺（波峰焊、热浸焊）三、物理及化学特性外观：液体颜色：无色透明气味：酒精味略带香蔗水味比重20℃时：0.806±0.001挥发性/容积：97.0蒸气密度（空气=1）：2.0沸点℃：72.00~75.50水溶性：溶于水溶剂溶性：溶于洒精、异丙醇、丙酮四、防火资料闪点：15.00灭火材料：二氧化碳，泡沫灭火器，干粉灭火，黄砂，湿麻袋特殊灭火程序：用湿麻袋覆盖火焰发生处，至火灭为止五、反应资料稳定性：稳定危害分解物：一氧化碳，二氧化碳不相溶物质：氯丁橡胶不可长期接触，尿素氮肥，硫酸，强氧化剂避免的情况：热，明火，火花六、健康危害资料误食：造成肠胃刺激，呕吐皮肤接触：长期接触或重复接触会引成脱脂及皮肤炎吸入：大量吸入会感觉鼻粘腊刺激，头眩，呕吐接触眼睛：造成严重刺激时会流泪，视力模糊急救处理：1.眼睛接触：立即翻开上下眼泪睑，用流动清水或生理盐水冲洗至少15分，就医。

2.吞食：可先服冷开水，马上去医院3.吸入：新鲜空气深呼吸，若呼吸困难者可供氧气，若没有马上恢复，立即通知医生七、特殊保护装备呼吸保护：使用卫生部认可的可阻止有机蒸气口罩手及身体保护：使用PVC工作手套，穿工作服眼睛及身体保护：带护目镜，工作近处设自来水池通风设备：助焊剂只能放置通风处八、泄漏及废物处理溢出或泄漏：注意安全，疏散人员，严禁明火、增加通风、清泄漏场地时用第七项保护装备中的条款丢弃：请合法的废弃物公司处理之九、使用及储存使用：使用场地须通风良好，波峰焊及热浸焊工作上方应安排抽风装置；注意不可将废弃液直接排下水道储存：使用后应保持容器密封，通风良好，避免直接日晒工作卫生：不要在助焊剂及稀释剂的场所吃东西，喝饮料及抽烟。

使用助焊剂及稀释剂后需洗手。

其它注意事项：包装上应注明“本品属易燃品，注意使用”字样，用完的空桶内可能会有残液，注意事项的标签应留在空桶上。

聚醚助焊剂
聚醚助焊剂是一种用于焊接过程中的辅助材料，通常用于电子元件的焊接，特别是在表面贴装技术（SMT）中常常使用。

这种助焊剂通常包含聚醚化合物，具有以下特点和作用：
1.增强焊接的可靠性：聚醚助焊剂可以帮助提高焊接点的可靠性，减少焊接缺陷，如虚焊、焊接球、焊渣等，从而提高焊接质量和产品性能。

2.提高焊接通量：聚醚助焊剂通常具有良好的流动性，可以在焊接过程中帮助焊料均匀涂布在焊接表面上，提高焊接通量，确保焊接良好。

3.降低焊接温度：聚醚助焊剂可以降低焊接温度，使焊料更容易熔化，从而减少焊接温度对电子元件的损伤，提高元件的可靠性。

4.防止氧化和金属腐蚀：聚醚助焊剂可以在焊接过程中形成一层保护膜，防止焊接表面氧化和金属腐蚀，保持焊接表面的清洁和稳定。

5.环保性能：聚醚助焊剂通常具有良好的环保性能，不含有害物质，符合环保标准，对人体和环境无害。

6.易清洗性：聚醚助焊剂在焊接后易于清洗，不会在焊接表面残留，有助于提高焊接表面的美观度和可靠性。

总的来说，聚醚助焊剂在电子元件的焊接过程中起着重要的作用，能够提高焊接质量、可靠性和环境友好性，是电子制造中常用的一种辅助材料。

助焊剂成分分析及助焊剂助焊剂成分分析及助焊剂原料以及用法助焊剂通常是以松香为主要成分的混合物，是保证焊接过程顺利进行的辅助材料。

焊接是电子装配中的主要工艺过程,助焊剂是焊接时使用的辅料,助焊剂的主要作用是清除焊料和被焊母材表面的氧化物,使金属表面达到必要的清洁度.它防止焊接时表面的再次氧化,降低焊料表面张力,提高焊接性能.助焊剂性能的优劣,直接影响到电子产品的质量.(1)助焊剂成分近几十年来,在电子产品生产锡焊工艺过程中,一般多使用主要由松香、树脂、含卤化物的活性剂、添加剂和有机溶剂组成的松香树脂系助焊剂.这类助焊剂虽然可焊性好,成本低,但焊后残留物高.其残留物含有卤素离子,会逐步引起电气绝缘性能下降和短路等问题,要解决这一问题,必须对电子印制板上的松香树脂系助焊剂残留物进行清洗.这样不但会增加生产成本,而且清洗松香树脂系助焊剂残留的清洗剂主要是氟氯化合物.这种化合物是大气臭氧层的损耗物质,属于禁用和被淘汰之列.目前仍有不少公司沿用的工艺是属于前述采用松香树指系助焊剂焊锡再用清洗剂清洗的工艺,效率较低而成本偏高免洗助焊剂主要原料为有机溶剂,松香树脂及其衍生物、合成树脂表面活性剂、有机酸活化剂、防腐蚀剂,助溶剂、成膜剂.简单地说是各种固体成分溶解在各种液体中形成均匀透明的混合溶液,其中各种成分所占比例各不相同,所起作用不同有机溶剂:酮类、醇类、酯类中的一种或几种混合物,常用的有乙醇、丙醇、丁醇;丙酮、甲苯异丁基甲酮;醋酸乙酯,醋酸丁酯等.作为液体成分,其主要作用是溶解助焊剂中的固体成分,使之形成均匀的溶液,便于待焊元件均匀涂布适量的助焊剂成分,同时它还可以清洗轻的脏物和金属表面的油污天然树脂及其衍生物或合成树脂表面活性剂:含卤素的表面活性剂活性强,助焊能力高,但因卤素离子很难清洗干净,离子残留度高,卤素元素(主要是氯化物)有强腐蚀性,故不适合用作免洗助焊剂的原料,不含卤素的表面活性剂,活性稍有弱,但离子残留少.表面活性剂主要是脂肪酸族或芳香族的非离子型表面活性剂,其主要功能是减小焊料与引线脚金属两者接触时产生的表面张力,增强表面润湿力,增强有机酸活化剂的渗透力,也可起发泡剂的作用有机酸活化剂:由有机酸二元酸或芳香酸中的一种或几种组成,如丁二酸,戊二酸,衣康酸,邻羟基苯甲酸,葵二酸,庚二酸、苹果酸、琥珀酸等.其主要功能是除去引线脚上的氧化物和熔融焊料表面的氧化物,是助焊剂的关键成分之一防腐蚀剂:减少树脂、活化剂等固体成分在高温分解后残留的物质助溶剂:阻止活化剂等固体成分从溶液中脱溶的趋势,避免活化剂不良的非均匀分布成膜剂:引线脚焊锡过程中,所涂复的助焊剂沉淀、结晶,形成一层均匀的膜,其高温分解后的残余物因有成膜剂的存在,可快速固化、硬化、减小粘性.(2)常用助焊剂的作用1)破坏金属氧化膜使焊锡表面清洁，有利于焊锡的浸润和焊点合金的生成。

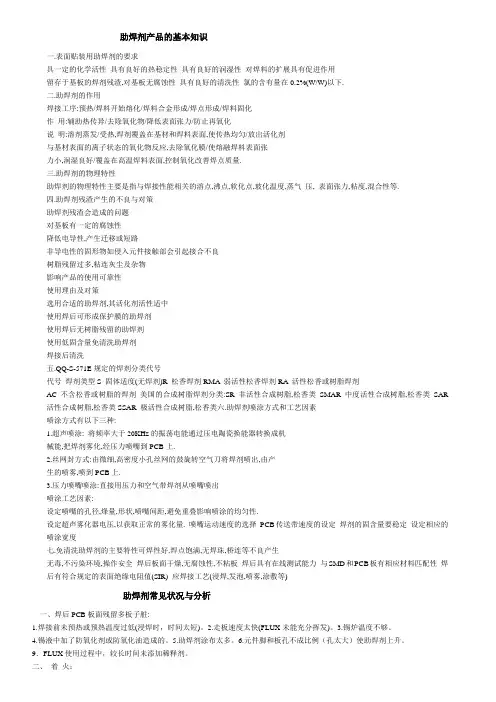

助焊剂产品的基本知识一.表面贴装用助焊剂的要求具一定的化学活性具有良好的热稳定性具有良好的润湿性对焊料的扩展具有促进作用留存于基板的焊剂残渣,对基板无腐蚀性具有良好的清洗性氯的含有量在0.2%(W/W)以下.二.助焊剂的作用焊接工序:预热/焊料开始熔化/焊料合金形成/焊点形成/焊料固化作用:辅助热传异/去除氧化物/降低表面张力/防止再氧化说明:溶剂蒸发/受热,焊剂覆盖在基材和焊料表面,使传热均匀/放出活化剂与基材表面的离子状态的氧化物反应,去除氧化膜/使熔融焊料表面张力小,润湿良好/覆盖在高温焊料表面,控制氧化改善焊点质量.三.助焊剂的物理特性助焊剂的物理特性主要是指与焊接性能相关的溶点,沸点,软化点,玻化温度,蒸气压, 表面张力,粘度,混合性等.四.助焊剂残渣产生的不良与对策助焊剂残渣会造成的问题对基板有一定的腐蚀性降低电导性,产生迁移或短路非导电性的固形物如侵入元件接触部会引起接合不良树脂残留过多,粘连灰尘及杂物影响产品的使用可靠性使用理由及对策选用合适的助焊剂,其活化剂活性适中使用焊后可形成保护膜的助焊剂使用焊后无树脂残留的助焊剂使用低固含量免清洗助焊剂焊接后清洗五.QQ-S-571E规定的焊剂分类代号代号焊剂类型S 固体适度(无焊剂)R 松香焊剂RMA 弱活性松香焊剂RA 活性松香或树脂焊剂AC 不含松香或树脂的焊剂美国的合成树脂焊剂分类:SR 非活性合成树脂,松香类SMAR 中度活性合成树脂,松香类SAR 活性合成树脂,松香类SSAR 极活性合成树脂,松香类六.助焊剂喷涂方式和工艺因素喷涂方式有以下三种:1.超声喷涂: 将频率大于20KHz的振荡电能通过压电陶瓷换能器转换成机械能,把焊剂雾化,经压力喷嘴到PCB上.2.丝网封方式:由微细,高密度小孔丝网的鼓旋转空气刀将焊剂喷出,由产生的喷雾,喷到PCB上.3.压力喷嘴喷涂:直接用压力和空气带焊剂从喷嘴喷出喷涂工艺因素:设定喷嘴的孔径,烽量,形状,喷嘴间距,避免重叠影响喷涂的均匀性.设定超声雾化器电压,以获取正常的雾化量. 喷嘴运动速度的选择PCB传送带速度的设定焊剂的固含量要稳定设定相应的喷涂宽度七.免清洗助焊剂的主要特性可焊性好,焊点饱满,无焊珠,桥连等不良产生无毒,不污染环境,操作安全焊后板面干燥,无腐蚀性,不粘板焊后具有在线测试能力与SMD和PCB板有相应材料匹配性焊后有符合规定的表面绝缘电阻值(SIR) 应焊接工艺(浸焊,发泡,喷雾,涂敷等)助焊剂常见状况与分析一、焊后PCB板面残留多板子脏:1.焊接前未预热或预热温度过低(浸焊时，时间太短)。

化学产品安全技术说明书一、化学产品和企业标识化学产品名称：助焊剂、稀释剂。

二、主要组成及性状主要成分：松香、16酸≤10%；异丙醇、含量≥90%;用做溶剂。

三、危险性概述危险性综述：异丙醇为易燃透明液体，如有泄漏容易引起燃烧。

四、急救措施眼晴接触：提起眼睑，用流动清水冲洗，严重时须就医治疗。

皮肤接触：用肥皂和清水彻底冲洗皮肤。

吸入：使吸入蒸气人员迅速脱离现场至空气新鲜处，保持吁吸道通畅。

食入：误食须漱口，饮水，严重时须就医治疗。

五、燃爆性与消防措施燃烧性：易燃。

闪点：11.7℃自燃温度：460℃爆炸极限：7.99～2.02％（体积）灭火剂：泡沫、干粉、二氧化碳灭火器和砂土。

灭火要领：用上述灭火器直接喷射或用砂土压盖。

六、泄漏应急处理工作人员迅速撤离污染区至安全区，并进行隔离，严格限制出入，切断所有火源，应急人员戴好自给式呼吸器，穿上消防防护服，切断泄漏源，防止进入下水道等限制性空间。

七、搬运与储存注意轻装轻卸，避免日光暴晒，严禁接触火源，高温季节早晚运输。

贮存于阴凉通风的库房内，与氧化剂隔离，远离热源火源，防止阳光直射，保持容器密封，库房内照明通风等采取防爆型。

灌装时应注意流速不超过3m/S。

八、防护措施操作过程封闭、全面通风。

呼吸系统防护：一般不需特殊防护、高浓度时戴滤式防毒面具。

眼部防护：一般不需特殊防护、高浓度时戴安全防护眼镜。

手部防护：戴乳胶手套。

其他：工作现场严禁吸烟、保持良好的卫生习惯。

九、物理化学性质溶点：-88.5℃沸点：82.5＋1℃密度：0.784～0.786 蒸气压：4.23Kpa燃烧热：1焦/摩耳水中溶解度：以任意比例与水互溶。

十、稳定性和反应活性稳定性：稳定。

应避免接触的条件：高温明火。

禁配物：氧化剂。

十一、毒理学资料急性毒性：（LD50：小鼠静脉注射16.6g/kg）（LC50：大鼠吸入29.4g/kg×8h）刺激性：眼、鼻、喉有刺激症状。

致敏性：皮肤长期接触可使皮肤发干与皮裂。
