pcb助焊剂产品知识

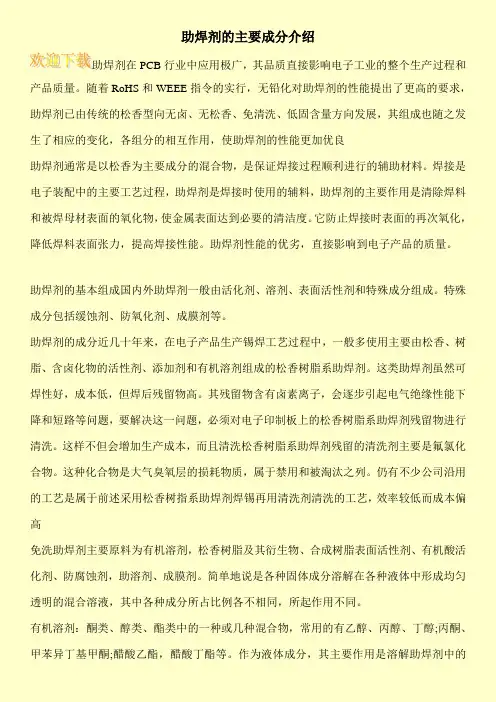

助焊剂的主要成分介绍助焊剂在PCB行业中应用极广，其品质直接影响电子工业的整个生产过程和产品质量。

随着RoHS和WEEE指令的实行，无铅化对助焊剂的性能提出了更高的要求，助焊剂已由传统的松香型向无卤、无松香、免清洗、低固含量方向发展，其组成也随之发生了相应的变化，各组分的相互作用，使助焊剂的性能更加优良助焊剂通常是以松香为主要成分的混合物，是保证焊接过程顺利进行的辅助材料。

焊接是电子装配中的主要工艺过程，助焊剂是焊接时使用的辅料，助焊剂的主要作用是清除焊料和被焊母材表面的氧化物，使金属表面达到必要的清洁度。

它防止焊接时表面的再次氧化，降低焊料表面张力，提高焊接性能。

助焊剂性能的优劣，直接影响到电子产品的质量。

助焊剂的基本组成国内外助焊剂一般由活化剂、溶剂、表面活性剂和特殊成分组成。

特殊成分包括缓蚀剂、防氧化剂、成膜剂等。

助焊剂的成分近几十年来，在电子产品生产锡焊工艺过程中，一般多使用主要由松香、树脂、含卤化物的活性剂、添加剂和有机溶剂组成的松香树脂系助焊剂。

这类助焊剂虽然可焊性好，成本低，但焊后残留物高。

其残留物含有卤素离子，会逐步引起电气绝缘性能下降和短路等问题，要解决这一问题，必须对电子印制板上的松香树脂系助焊剂残留物进行清洗。

这样不但会增加生产成本，而且清洗松香树脂系助焊剂残留的清洗剂主要是氟氯化合物。

这种化合物是大气臭氧层的损耗物质，属于禁用和被淘汰之列。

仍有不少公司沿用的工艺是属于前述采用松香树指系助焊剂焊锡再用清洗剂清洗的工艺，效率较低而成本偏高免洗助焊剂主要原料为有机溶剂，松香树脂及其衍生物、合成树脂表面活性剂、有机酸活化剂、防腐蚀剂，助溶剂、成膜剂。

简单地说是各种固体成分溶解在各种液体中形成均匀透明的混合溶液，其中各种成分所占比例各不相同，所起作用不同。

有机溶剂：酮类、醇类、酯类中的一种或几种混合物，常用的有乙醇、丙醇、丁醇;丙酮、甲苯异丁基甲酮;醋酸乙酯，醋酸丁酯等。

作为液体成分，其主要作用是溶解助焊剂中的。

助焊剂的主要成份及其作用A、活化剂(ACTIVATION)：该成份主要起到去除PCB铜膜焊盘表层及零件焊接部位的氧化物质的作用，同时具有降低锡、铅表面张力的功效；B、触变剂(THIXOTROPIC) ：该成份主要是调节焊锡膏的粘度以及印刷性能，起到在印刷中防止出现拖尾、粘连等现象的作用；C、树脂（RESINS）：该成份主要起到加大锡膏粘附性，而且有保护和防止焊后PCB再度氧化的作用；该项成分对零件固定起到很重要的作用；D、溶剂（SOLVENT）：该成份是焊剂组份的溶剂，在锡膏的搅拌过程中起调节均匀的作用，对焊锡膏的寿命有一定的影响；（二）、焊料粉：焊料粉又称锡粉主要由锡铅合金组成，一般比例为63/37；另有特殊要求时，也有在锡铅合金中添加一定量的银、铋等金属的锡粉。

概括来讲锡粉的相关特性及其品质要求有如下几点：A、锡粉的颗粒形态对锡膏的工作性能有很大的影响：A-1、重要的一点是要求锡粉颗粒大小分布均匀，这里要谈到锡粉颗粒度分布比例的问题；在国内的焊料粉或焊锡膏生产厂商，大家经常用分布比例来衡量锡粉的均匀度：以25~45μm的锡粉为例，通常要求35μm左右的颗粒分度比例为60%左右，35μm 以下及以上部份各占20%左右；A-2、另外也要求锡粉颗粒形状较为规则；根据“中华人民共和国电子行业标准《锡铅膏状焊料通用规范》（SJ/T 11186-1998）”中相关规定如下：“合金粉末形状应是球形的,但允许长轴与短轴的最大比为1.5的近球形状粉末。

如用户与制造厂达成协议，也可为其他形状的合金粉末。

”在实际的工作中，通常要求为锡粉颗粒长、短轴的比例一般在1.2以下。

A-3、如果以上A-1及A-2的要求项不能达到上述基本的要求，在焊锡膏的使用过程中，将很有可能会影响锡膏印刷、点注以及焊接的效果。

B、各种锡膏中锡粉与助焊剂的比例也不尽相同，选择锡膏时，应根据所生产产品、生产工艺、焊接元器件的精密程度以及对焊接效果的要求等方面，去选择不同的锡膏；B-1、根据“中华人民共和国电子行业标准《锡铅膏状焊料通用规范》（SJ/T 11186-1998）”中相关规定，“焊膏中合金粉末百分(质量)含量应为65%-96%,合金粉末百分(质量)含量的实测值与订货单预定值偏差不大于±1%”；通常在实际的使用中，所选用锡膏其锡粉含量大约在90%左右，即锡粉与助焊剂的比例大致为90：10；B-2、普通的印刷制式工艺多选用锡粉含量在89-91.5%的锡膏；B-3、当使用针头点注式工艺时，多选用锡粉含量在84-87%的锡膏；B-4、回流焊要求器件管脚焊接牢固、焊点饱满、光滑并在器件（阻容器件）端头高度方向上有1/3至2/3高度焊料爬升，而焊锡膏中金属合金的含量，对回流焊焊后焊料厚度（即焊点的饱满程度）有一定的影响；为了证实这种问题的存在，有关专家曾做过相关的实验，现摘抄其最终实验结果如下表供参考：从上表看出，随着金属含量减少，回流焊后焊料的厚度减少，为了满足对焊点的焊锡量的要求，通常选用85%~92%含量的焊膏。

助焊剂的使用知识　一、表面贴装用助焊剂的要求 1、具一定的化学活性 2、具有良好的热稳定性 3、具有良好的润湿性 4、对焊料的扩展具有促进作用 5、留存于基板的焊剂残渣，对基板无腐蚀性 6、具有良好的清洗性 7、氯的含有量在0.2%(W、W)以下. 二、助焊剂的作用 焊接工序：预热、焊料开始熔化、焊料合金形成、焊点形成、焊料固化 作 用：:辅助热传异、去除氧化物、降低表面张力、防止再氧化 说 明：溶剂蒸发、受热，焊剂覆盖在基材和焊料表面，使传热均匀、放出活化剂与基材表面的离子状态的氧化物反应，去除氧化膜、使熔融焊料表面张力小，润湿良好、覆盖在高温焊料表面，控制氧化改善焊点质量。

三、助焊剂的物理特性 助焊剂的物理特性主要是指与焊接性能相关的溶点，沸点，软化点，玻化温度，蒸气压， 表面张力，粘度，混合性等. 四、助焊剂残渣产生的不良与对策 助焊剂残渣会造成的问题如下： 1、对基板有一定的腐蚀性 2、降低电导性，产生迁移或短路 3、非导电性的固形物如侵入元件接触部会引起接合不良 4、树脂残留过多，粘连灰尘及杂物 5、影响产品的使用可靠性 使用理由及对策： 1、选用合适的助焊剂，其活化剂活性适中 2、使用焊后可形成保护膜的助焊剂 3、使用焊后无树脂残留的助焊剂 4、使用低固含量免清洗助焊剂 5、焊接后清洗 五、QQ-S-571E规定的焊剂分类代号 代号：焊剂类型 S 固体适度(无焊剂) R 松香焊剂 RMA 弱活性松香焊剂 RA 活性松香或树脂焊剂 AC 不含松香或树脂的焊剂 美国的合成树脂焊剂分类： SR 非活性合成树脂，松香类 SMAR 中度活性合成树脂，松香类 SAR 活性合成树脂，松香类 SSAR 极活性合成树脂，松香类 六、助焊剂喷涂方式和工艺因素 喷涂方式有以下三种: 1、超声喷涂：将频率大于20KHz的振荡电能通过压电陶瓷换能器转换成机械能，把焊剂雾化，经压力喷嘴到PCB上. 2、丝网封方式：由微细，高密度小孔丝网的鼓旋转空气刀将焊剂喷出，由产生的喷雾，喷到PCB上. 3、压力喷嘴喷涂：直接用压力和空气带焊剂从喷嘴喷出 喷涂工艺因素： 1、设定喷嘴的孔径，烽量，形状，喷嘴间距，避免重叠影响喷涂的均匀性. 2、设定超声雾化器电压，以获取正常的雾化量. 3、喷嘴运动速度的选择 4、PCB传送带速度的设定 5、焊剂的固含量要稳定 6、设定相应的喷涂宽度 七、免清洗助焊剂的主要特性 1、可焊性好，焊点饱满，无焊珠，桥连等不良产生 2、无毒，不污染环境，操作安全 3、焊后板面干燥，无腐蚀性，不粘板 4、焊后具有在线测试能力 5、与SMD和PCB板有相应材料匹配性 6、焊后有符合规定的表面绝缘电阻值(SIR) 7、适应焊接工艺(浸焊，发泡，喷雾，涂敷等)。

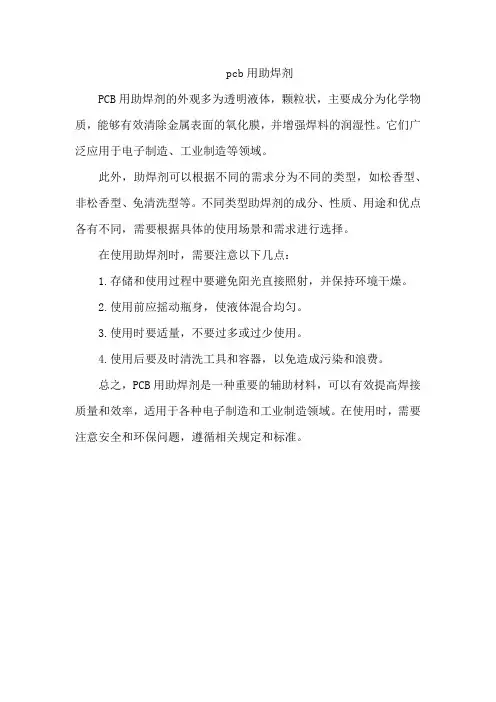

pcb用助焊剂
PCB用助焊剂的外观多为透明液体，颗粒状，主要成分为化学物质，能够有效清除金属表面的氧化膜，并增强焊料的润湿性。

它们广泛应用于电子制造、工业制造等领域。

此外，助焊剂可以根据不同的需求分为不同的类型，如松香型、非松香型、免清洗型等。

不同类型助焊剂的成分、性质、用途和优点各有不同，需要根据具体的使用场景和需求进行选择。

在使用助焊剂时，需要注意以下几点：
1.存储和使用过程中要避免阳光直接照射，并保持环境干燥。

2.使用前应摇动瓶身，使液体混合均匀。

3.使用时要适量，不要过多或过少使用。

4.使用后要及时清洗工具和容器，以免造成污染和浪费。

总之，PCB用助焊剂是一种重要的辅助材料，可以有效提高焊接质量和效率，适用于各种电子制造和工业制造领域。

在使用时，需要注意安全和环保问题，遵循相关规定和标准。

助焊剂组成及使用知识助焊剂是一种用于焊接过程中的辅助材料，可以提高焊接质量和效率。

它通常以粉末、液体或糊状的形式存在，在焊接过程中和焊接区域附近起到一定的作用。

下面是关于助焊剂的组成和使用知识的详细介绍。

一、助焊剂的组成助焊剂主要由活性剂、助剂和基体组成。

1.活性剂活性剂是助焊剂中的主要成分，它决定了助焊剂的性能。

常见的活性剂有氯化锌、氯化亚铁、氯化铵、氯化铵亚锡等。

这些活性剂可以在焊接过程中与焊锡产生反应，形成金属间的化合物，提高焊接的可靠性和牢固性。

2.助剂助剂是助焊剂中的辅助成分，可以改善助焊剂的性能和使用效果。

常见的助剂有树脂、润湿剂、活性剂、抗氧化剂、表面活性剂等。

助剂的种类和比例会直接影响助焊剂的性能和适用范围。

3.基体助焊剂的基体是承载其他成分的物质，通常是由树脂或液体组成。

基体的作用是提供粘附性和流动性，使助焊剂能够均匀涂覆在焊接区域上，并保持一定的稳定性。

二、助焊剂的使用知识助焊剂的使用方法和注意事项如下：1.选择适合的助焊剂根据焊接材料、焊接方式和焊接环境的不同，选择适合的助焊剂。

不同的焊接要求可能需要不同类型的助焊剂，如铅锡焊需要使用酸性助焊剂，而铝焊则需要使用碱性助焊剂。

2.清洁焊接区域在焊接之前，必须确保焊接区域的表面干净，没有油脂、氧化物等。

否则，助焊剂可能无法有效地附着在焊接区域上，影响焊接效果。

3.均匀涂覆助焊剂使用刷子、滚轮或喷涂等方式将助焊剂均匀涂覆在焊接区域上。

注意不要涂覆过量的助焊剂，否则可能导致焊接过程中产生的残留物增加，影响焊接质量。

4.控制焊接温度和时间在焊接过程中，要控制焊接温度和时间，并遵循助焊剂的使用说明。

过高的焊接温度或过长的焊接时间可能导致助焊剂的反应过度，或者造成焊接材料的烧损，从而影响焊接质量。

5.储存和保养助焊剂未使用的助焊剂应存放在干燥、密封的容器中，避免与空气接触，防止助焊剂吸湿或发生化学反应。

如果助焊剂已经过期或受到污染，应停止使用。

要说明: 助焊剂是一种低固态含量，无卤素活性的免洗助焊剂，这种独特的组合活性系统对焊锡表面具有极好的润湿性，均匀可靠的去除影响焊锡的氧化层及不良物质，以利于形成界面合金，光亮饱满的焊点。

环保型无色免洗助焊剂由于低固态含量，焊后板面及焊点面残留物极少，均匀光亮，且具有极高的表面绝缘阻抗，极易通过ICT测试。

应用：环保型无色免洗助焊剂6600适用于发泡，喷雾、涂敷方式；当使用波峰焊设备时，建议PCB板置予热温度为90℃－110℃，以利助焊剂发挥最佳效果。

助焊剂发泡作业时，建议使用微孔发泡管，以保证发泡效果，使用中严格控制比重，适当添加稀释剂，使其在标准比重范围内使用（0.800±0.005）。

波峰焊锡波需平整，尽可能减少PCB板的变形，使各锡点过锡时间基本保持一致，以取得更均匀的表面效果。

喷雾作业时注意喷嘴的调整，勿必让助焊剂均匀分布在PCB板面。

应用去油、去水并经冷却处理的压缩空气来发泡，压缩空气压力需维持稳定，以免发泡高度不稳定，助焊剂正常使用寿命约为48个工作小时，当发现助焊剂变混或液体中有悬浮物时，应及时清除槽内助焊剂，清洗发泡槽，更换助焊剂。

焊剂又称为钎剂，在整个钎焊过程中焊剂起着至关重要的作用。

焊剂一般由具有还原性的块状、粉状或糊状物质当任。

焊剂的熔点比焊料低，其比重、粘度、表面张力都比焊料小。

因此，在焊接时，焊剂必定会先于焊料熔化，很快地流浸、覆盖于焊料及被焊金属的表面，起到隔绝空气防止金属表面氧化的作用，起到降低焊料本身和被焊金属的表面张力，增加焊料润湿能力的作用。

并且能在焊接的高温下与焊锡及被焊金属表面的氧化膜反应，使之熔解、还原出纯净的金属表面来，这时液态焊料的表面才得以体现它的表面张力和浸润性，金属间的扩散才得以进行。

(1)表面张力和润湿力在焊接过程中，焊料首先要变成液体，焊料作为液体存在的整个阶段中，表面张力和润湿力都始终左右着它的行为。

表面张力使液体表面犹如张紧的弹性薄膜那样具有收缩的趋势。

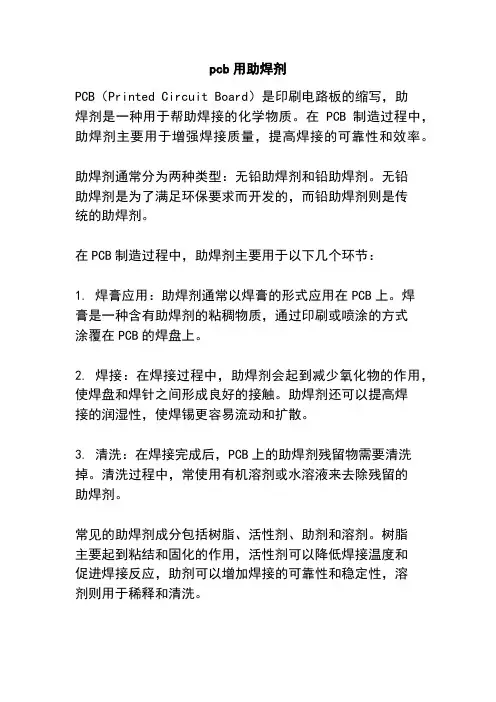

pcb用助焊剂
PCB（Printed Circuit Board）是印刷电路板的缩写，助
焊剂是一种用于帮助焊接的化学物质。

在PCB制造过程中，助焊剂主要用于增强焊接质量，提高焊接的可靠性和效率。

助焊剂通常分为两种类型：无铅助焊剂和铅助焊剂。

无铅
助焊剂是为了满足环保要求而开发的，而铅助焊剂则是传
统的助焊剂。

在PCB制造过程中，助焊剂主要用于以下几个环节：
1. 焊膏应用：助焊剂通常以焊膏的形式应用在PCB上。

焊
膏是一种含有助焊剂的粘稠物质，通过印刷或喷涂的方式
涂覆在PCB的焊盘上。

2. 焊接：在焊接过程中，助焊剂会起到减少氧化物的作用，使焊盘和焊针之间形成良好的接触。

助焊剂还可以提高焊
接的润湿性，使焊锡更容易流动和扩散。

3. 清洗：在焊接完成后，PCB上的助焊剂残留物需要清洗掉。

清洗过程中，常使用有机溶剂或水溶液来去除残留的
助焊剂。

常见的助焊剂成分包括树脂、活性剂、助剂和溶剂。

树脂
主要起到粘结和固化的作用，活性剂可以降低焊接温度和
促进焊接反应，助剂可以增加焊接的可靠性和稳定性，溶
剂则用于稀释和清洗。

总之，助焊剂在PCB制造过程中起到了重要的作用，能够提高焊接质量和可靠性。

不同的助焊剂适用于不同的焊接工艺和要求，选择合适的助焊剂对。

助焊剂组成及使用知识目录一、助焊剂组成基本知识 (1)一几个电子缩略语…………………………………………………………………二简介………………………………………………………………………………三助焊剂的分类……………………………………………………………………二、助焊剂使用基本知识 (2)三、焊接原理…………………………………………………………………………………1、润湿…………………………………………………………………………………2、扩散…………………………………………………………………………………3、冶金结合……………………………………………………………………………四、波峰焊 (7)4.1术语…………………………………………………………………………………4.2一般波峰焊…………………………………………………………………………一焊接方式………………………………………………………………………二工艺参数………………………………………………………………………4.3表面贴装波峰焊……………………………………………………………………一工艺流程………………………………………………………………………二焊接方式………………………………………………………………………三工艺参数………………………………………………………………………4.4质量保证措施………………………………………………………………………一焊料的成分控制………………………………………………………………二焊料的防氧化…………………………………………………………………三对印制电路板的要求…………………………………………………………4.5波峰焊最常见缺陷及产生原因……………………………………………………五、助焊剂与波峰焊机的配合 (14)六、免洗助焊剂 (15)生产中出现的问题及一般解决办法……………………………………………………七、焊点图例及焊点质量要求 (16)一焊点图例……………………………………………………………………………1、合格焊点…………………………………………………………………………2、一般常见的不良焊点……………………………………………………………二焊点质量要求………………………………………………………………………一、助焊剂组成基本知识一几个电子缩略语：PCB:印制电路板ODS:臭氧层消耗物质RA:活性焊剂RMA:中等活性焊剂SMT:表面贴装技术IR:绝缘电阻SIR:表面绝缘电阻FLUX:助焊剂IC:集成电路NCF:免洗助焊剂SoldingFlux:助焊剂二简介：本处所说的助焊剂SoldingFlux是指用于印制电路板PCB锡焊用的液态助剂;由于先前使用的助焊剂含有大量的松香,所以助焊剂又称松香水,并沿袭至今;锡焊作业中需要使用助剂,就是因为在印制板表面及液态锡实为锡铅合金表面有一层氧化物及其他不利于焊接的物质,这些物质阻止了电路板表面金属同焊锡形成键合并进而阻止了电连接的形成,这就要求助焊剂具有去除氧化物能力;到迄今为止发现的能与氧化物发生反应的物质几乎无一例外的都呈酸性,实际上,所有的商业助焊剂都是以酸作为助焊剂的主体;松香,一种常温下呈固态的树脂,主要成分是树脂酸,在焊接温度230℃～270℃下具有良好的去除氧化物能力,在冷却至70℃以下时又呈固态,对电路板及焊点金属形成保护层,所以松香在绝大部分助焊剂都是首选材料;由于松香又具有一些缺点：色泽较深、残留物有粘性、发烟量大等,所以通常又不使用原始的松香,而是选用经过改性的衍生物,诸如氢化松香、马来松香、聚合松香、浅色松香等;松香的添加量从1%至35%不等;添加松香量较多的助焊剂,比重较高,色泽较深;如果所使用的印制电路板存放时间较久或因其他原因致使氧化较为严重,这时单独使用松香已显得助焊力不够,要加入能提高松香活性的活化剂,一般是盐酸或氢溴酸的胺盐;胺的碱性可以把酸的酸性完全中和;这类活化剂虽然能大大提高焊接效果,但是氯或溴所引起的腐蚀和绝缘电阻下降又是致命的缺陷;近年来发展起来的无卤素即氯、溴等助焊剂完全摒弃了传统的活化剂,而代之以另一类安全活化剂——小分子有机酸;这类活化剂单独清除氧化物的能力足以满足焊接要求；同时,在焊接温度下大部分可以升华即直接由固态变为气态而不经过液态或汽化,残渣的绝缘电阻很高;经过我公司的实验证明,有十余种有机酸可以在助焊剂中安全使用;三助焊剂的分类：无机酸焊剂————盐酸、氢氟酸、正磷酸;不用于印制电路板的焊接;有机酸焊剂OA——有机酸的溶液,如油酸、乳酸;树脂焊剂—————含有天然或合成树脂;其中树脂型焊剂又可分为：1普通树脂型焊剂R型：用无氯溶剂将松香溶解的溶液;2中等活性焊剂RMA型：即在R型焊剂中加入了能提高活性的中等活性剂;3活性焊剂RA型：即在R型焊剂中加入了能提高活性的活性剂;二、助焊剂使用基本知识1、比重即1升液体的重量与1升水的重量的比值,体现有效成分的浓度;由于1升水的重量接近1公斤,所以液体的比重即可以认为是1升液体的重量的公斤数;比如1升酒精的重量是0.78公斤,那么酒精的比重即为0.78;比重的测量可用比重计,既方便快捷又准确;其操作方法如下：取一支250ml的量筒,装入250ml的样品;将比重计放入量筒内,使比重计悬浮在量筒中;静止后,平视观测比重计与液面交界线刻度数字,此数字大小即为助焊剂的比重值;测量温度为20℃;需要说明的是,同一液体,在不同温度下的比重是不一样的,在温度升高时,由于体积膨胀,所以比重下降;大部分松香焊剂的比重都在0.80以上,而不含松香的焊剂的比重大多在0.795～0.800之间;有时候用户会发现：同一种供应商每次提供的助焊剂比重都不相同,时高时低,这是为什么呢这主要是温度的影响：在不同温度下测得的比重会有些差异;比如916助焊剂,温度每升高5℃,比重即降低0.006;通常出厂时测定的比重都是在20℃时测的数值,那么在30℃时,比重就降低了0.012;2、色泽为什么供货商每次提供的焊剂颜色都不一样而且放置越久颜色越深这类助焊剂通常含有松香或其他含有不饱和基团的物质,这些基团受到阳光照射后会与溶解氧发生反应形成有颜色的基团;阳光照射越久有色基团越多,所以放置越久颜色越深;如果供货商每次供货的贮存时间不同,当然颜色也就不一样;如果颜色变化不是太大,溶液清澈透明、不浑浊、无异臭,比重正常,即可正常使用;对于无松香焊剂而言,出现这个问题的可能性较小;3、气味助焊剂本身的味道一般都是醇类溶剂的味道,不会有太难闻的气味;在使用过程中,尤其是手工浸焊,如果通风不好,会有很刺鼻的气味,这是松香裂解形成的气味和有机酸等气化形成的刺激性气氛所致;一般来说,助焊剂焊接时的气味都不可能消除,只能尽可能地减少,使用无松香或低固态含量助焊剂会降低刺激性;为了消除刺激,最好的方式是改善通风;4、毒性助焊剂绝大部分是溶剂,这些溶剂的毒性不会比酒精大；通常使用的添加剂也都是经常用于其他领域的;有些甚至是食品级,其安全性早已被证实,如果不是大量吞服,不会对人体构成危害;一旦大量吞服,请设法呕吐,并立即前往医院治疗;特别提醒：有些助焊剂制造厂为了迎合电子厂商的低价要求,在使用的溶剂体系中大量掺入了其他工业级原料,其安全性很难保证,所以应着重改善通风环境,并避免与人体直接接触;5、危险性属易燃品;贮存及使用过程中应避免接触明火;同时还要注意避免阳光直射和高温,以免形成可燃性的气氛;6、经济性由于助焊剂中的溶剂大多容易挥发,所以应避免高温,并应当注意密闭,以减少助焊剂的损失;7、贮存避免高温、阳光直射；避免进入灰尘、水等异物;8、消防助焊剂一旦着火,应使用干粉灭火器或二氧化碳灭火器;9、接触皮肤处理助焊剂对皮肤并无伤害,只会有一些粘乎乎的感觉;可以用肥皂或洗衣粉洗净,必要时还可以用稀释剂或印制电路板清洗剂清洗;10、进入眼睛处理请立即用大量清水冲洗,并涂眼药膏；如严重应请医生治疗;11、助焊剂为什么能实现免洗免洗有两层含义：一是不必洗,二是不用洗;如果焊后的残留物有较高的绝缘阻抗,又不会产生腐蚀、粘灰等副作用,就不必洗;这是绝大部分助焊剂实现免洗的方式;最近发展的低固态含量助焊剂,在焊接后基本上没有残留,当然也就不用洗了;12、天气对助焊剂的使用有何影响助焊剂中的溶剂挥发时必然带走液面的热能,导致液面温度低于气温,如果空气中的湿度已接近饱和,就很容易在液面形成凝结水;助焊剂中一旦混入水份,就容易引起拉丝、锡珠等问题; 13、如何正确使用助焊剂其一,要设法保证印制电路板的可焊性,比如增加镀层,贮存周期尽量缩短,贮存时注意密闭防潮、焊接部位预涂松香保护;优良的可焊性可以降低对焊剂活性的要求;高度竞争的市场使许多供应商向电子厂商提供了高活性的焊剂以达到可能最高的成品率,但是焊接之后的问题在处理上又要大费周折;如在开始阶段就选择低活性和低固态焊剂,许多担心就会成为不必要;其二、助焊剂的施用量要尽量减少,这对于喷雾使用的波峰焊机而言比较容易实现;其三、在工艺允许的前提下,要尽量提高预热温度板面温度80℃以上,波峰焊机显示温度100℃～120℃,降低传动速度每分钟1.0～1.6米,提高焊锡温度250℃～270℃;这些变化有利于减少残留物;14、锡渣锡渣主要是锡和铅的氧化物及有机酸盐;锡渣的形态一般有两种,即粘性态和粉性态;如使用松香含量较高的助焊剂,在焊接之后形成了较多的松香酸锡盐和松香酸铅盐,在焊接温度下这些盐类呈粘液态,并漂浮在焊锡上方;作为活化剂使用的卤素和小分子有机酸则与铅和锡反应生成相应的盐类,这些盐类呈粉末状漂浮在焊锡上方;锡渣无法避免,但粘性锡渣却可以减少,这可以通过选用低固态含量的助焊剂实现;15、稀释剂助焊剂浓度升高后,可以添加稀释剂以降低浓度;针对某一型号的助焊剂必需使用指定的稀释剂,不能用酒精等溶剂代替;助焊剂使用一段时间后,各种成分并不是同比变化,有的变化大、有的变化小,稀释剂在降低浓度的同时也尽量恢复原来的各成分的比例,所以稀释剂里含有一些助焊剂有效成分,而并非单一溶剂;稀释剂使用不当会引起虚焊,润湿不良等焊接问题;16、消光线路板完成焊接之后,就要对焊点进行检测;如用目测检查焊点情况,焊点反射光线形成明亮的亮点,刺激双眼,所以需要加入消光剂;消光剂一般都是大分子有机酸;消光剂的加入会引起残留物增加,所以一般在低固态含量的助焊剂中并不加入消光剂,只在高固态含量的助焊剂中才加消光剂;对于采用自动测试系统的生产工艺而言,则无此消光必要;17、助焊剂要定期更换的原因1比重不准；2杂质混入；3氧化变质,难保证助焊力;一般每2周换一次;三、焊接原理1、润湿润湿是熔融焊料在被焊母材表面充分扩展并形成一个附着层的作用;为了使焊料产生润湿作用,金属表面必须保持清洁,同时应合理地选用助焊剂,这样才能获得良好的焊接效果;润湿效果一般用润湿角表示：在一块清洁铜板上涂上一层助焊剂,并在上面放置一组焊料,将铜板加热到235±5℃时,焊料熔化后即形成焊点;焊点与铜板接触处的切角即为润湿角;θ≤30°润湿；30°<θ<90°半润湿；θ≥90°不润湿一般θ=20°～30°为合格焊点;2、扩散用焊料焊接母材时,除产生润湿现象外,还会向母材扩散;通常金属原子在晶格点阵中处于热振动状态,一旦温度升高,原子从一个晶格点阵中移动到另一个晶格点阵;移动速度和扩散数量取决于加热温度和时间;3、冶金结合当用锡去焊铜时,虽然铜没有熔化,但由于相互扩散作用,在铜和锡界面生成了Cu3Sn、Cu6Sn5等金属化合物;冷却之后,这层金属化合物就把锡和铜连接在一起;从以上可以看出,扩散和冶金结合只是在润湿前提下完成的;我们使用助焊剂的目的就是为了去除氧化物等沾污物以改善锡和铜的润湿状态;四、波峰焊§四.1术语1、波峰焊wavesoldering插装有元器件,涂覆上助焊剂并经过预热的印制板沿一定工艺角度的导轨,从焊锡波峰上匀速通过,即完成印制板焊接的工艺方法;2、波峰焊机wavesolderingunit能产生焊锡波峰并能自动完成印制板组件焊接工艺过程的工艺装备;3、波峰高度waveheight波峰焊机喷嘴到波峰顶点的距离;4、牵引角dragangle波峰顶水平面与印制板前进方向的夹角;5、助焊剂flux焊接时使用的辅料,是一种能清除焊料和被焊母材表面的氧化物,使表面达到必要的清洁度的活性物质;它能防止焊接期间表面的再次氧化,降低焊料表面张力,提高焊接性能;6、焊料solder焊接过程中用来填充焊缝并能在母材表面形成合金层的金属材料;波峰焊最常用的为锡-铅合金;7、焊接温度solderingtemperature波峰的平均温度;8、防氧化剂antioxident覆盖在熔融焊料表面,用于抑制、缓解熔融焊料氧化的材料;9、稀释剂diluen用于调整助焊剂密度的溶剂;10、焊点solderjoint焊件的交接处并为焊料所填充,形成具有一定机电性能和一定覆形的区域;11、焊接时间solderingtime印制板焊接面上任一焊点或指定部位,在波峰焊接过程中接触熔融焊料的时间;12、压锡深度depthofimpregnated印制板被压入锡波的深度;13、拉尖icicles焊点从元器件引线上向外伸出末端呈锐利针状;§四.2一般波峰焊一焊接方式1、一次波峰焊1工艺流程短插—→喷涂助焊剂—→预热—→焊接—→冷却2优缺点一次波峰焊最主要的优点是印制电路板、元器件只受一次热冲击;缺点是对元器件引线成形要求较高,否则元器件受到熔融焊料波峰的冲击容易产生弹离现象,但随着元器件成形设备的不断完善,自动插装机的进步与普及,这一缺点完全能够克服,并已成为一般波峰焊的主要焊接方式;2、二次波峰焊1工艺流程长插—→喷涂焊剂—→预热—→预焊—→冷却—→切割—→喷涂助焊剂—→预热—→主焊—→冷却2优缺点二次波峰焊的优点是对元器件引线成形要求较低,因经过长插和预焊,主焊时元器件不会产生弹离现象;缺点是印制电路板组装件要受二次热冲击,对可靠性不利;航天电子产品推荐采用一次波峰焊;二工艺参数1、导轨角导轨角的变化能改变印制电路板焊接面与喷流的“吻合接触角”,也就是既能改变喷流与接触部位的流速,又能改变喷流与接触部位的分离角;为了便于说明,现将喷流与印制电路板焊接面接触段分为A、B、C三段,如图所示;在A段,印制电路板与大流速的熔融焊料相遇,由于传热快,迅速使焊接面达到焊接所需要温度,然后通过宽广而平坦的B接触段;B接触段的焊料不但具有合适的中等逆向流速,还因波峰的冲力对印制电路板产生向上的正压力,能使熔融焊料对印制电路板有较好的润湿和透孔性能;C段是分离段,焊料对印制电路板的流速较慢且与印制电路板运动方向相同,其相对流速更慢,具有一个不大的合成分离角θ,既具有清除残留物的效果,又能使倾斜的印制电路板焊接面上的多余焊料自然地回流,可消除拉尖、桥接等焊接缺陷;但过大的倾角会使焊接面上的焊料流失过多,形成焊点上锡太少;因此,一般将导轨角调整在4°～9°范围内,对高密度印制电路板组装件焊接,导轨角应调大些;2、助焊剂1助焊剂性质理想的助焊剂在常温下是中性的,在焊接时一般呈酸性,焊接冷凝后仍是中性的;2助焊剂密度助焊剂的密度直接影响焊接质量;密度太高,表面张力大,流动性差,喷涂不易均匀,尤其当元器件组装密度高时,更容易出现助焊剂局部喷涂不到等现象,影响可焊性,且焊接后残渣多;密度太低,焊面上助焊剂偏少,焊接时焊料润湿性差,容易造成虚焊;3助焊剂喷涂方式泡沫法的优点是设备简单,适用范围广；缺点是发泡时与外界空气接触,助焊剂的密度变化比较大,需按配比及时添加稀释剂,并应经常清洗发泡装置;喷雾法的优点是喷涂均匀,不受元器件引线疏密影响,并且助焊剂密度变化小,喷涂质量容易保证;3、预热温度及其均匀性预热的目的是让助焊剂释放所含有的液体和气体,使助焊剂中松香达到足够的活性状态,改善焊接面的润湿性,减少焊接过程中对印制电路板和元器件的热冲击;因此确保预热温度及其均匀性对印制电路板焊接质量关系极大;经验表明：单面印制电路板预热温度控制在80～90℃,双面印制电路板预热温度控制在90～100℃,多层印制电路板预热温度控制在100～110℃为合适;预热方式一般采用热辐射式、红外辐射式两种,较少采用热风式;4、压锡深度压锡深度与波峰的喷流高度有直接关系;在波峰焊接过程中,一定的压锡深度有利于增加接触宽度和焊料对焊接面的正压力,有利于焊料润湿、扩散和渗透到金属孔与引线的间隙中;对单面印制电路板压锡深度可调整到板厚的1/2～3/4;对含有金属化孔的双面印制电路板压锡深度可调整到板厚的2/3～3/4,过分的压锡深度会造成焊料进入非焊接面;5、焊接温度不同的焊接温度,会直接影响焊料的扩展率,从而影响到焊料的质量;焊接温度与焊料扩展率关系见下表;焊接温度与焊料扩展率关系温度℃时间S理想球体直径Dmm实际高度Hmm扩展率D-H/D×100230303.531.1261.95%250303.530.6282.29%270303.530.9274.66%290303.531.0072.45%同样,不同的焊接温度下,对焊点截面上含铜百分率也是不一样的;不同焊接温度下焊点截面含铜百分率见下表;不同焊接温度下焊点截面含铜百分率焊接温度℃230250270290310330350370390410430450含铜率%—0.030.060.120.090.240.390.240.390.400.450.51可见,焊接温度为250℃时,既具有最佳的焊料扩展率,又能充分保证焊点上不出现过量的脆相铜锡合金共熔体;故焊接时,波峰温度应控制在245～250℃,考虑到环境温度和元器件安装密度差异,波峰温度可作适当的调整,但一般仍应控制在240～260℃;6、焊接时间焊接时间主要取决于印制电路板组装的可焊性,在可焊性优良的情况下,浸焊也只需1～2s;但考虑到印制电路板板面的大小、层数、元器件的插装密度、焊盘大小、焊盘与元器件引线可焊性差异等,焊接时间也应有所差异;如果焊接时间大于4s,可能引起某些元器件、套管、尼龙骨架等损坏,也会引起印制电路板变形,印制导线及焊盘结合力下降等问题;焊接时间一般控制在2～4s;焊接时间一般通过调整走链传动速度进行控制;一般一次焊的波峰焊接设备,其走链的传送速度可在０.5～2.5m/min范围内连续可调,通常的传送速度可在1～2m/min内选取;7、冷却焊点形成后,当温度下降到160℃左右时,焊料的晶格从斜方晶格转化成立方晶格,即由γ相转化为β相,晶格转变时间越短,焊点形成的晶格越致密;而波峰焊时印制电路板受热面大,热容量也大,散热时间长,自然冷却无法使焊点迅速冷却,希望波峰焊的焊点刚凝固后即160℃左右进行风冷;但冷却过快,热应力大,故风量一般控制在13～17m3/min;§四.3表面贴装波峰焊表面贴装元器件安装密度高,而且贴装在焊接面;用一般波峰设备焊接时,助焊剂的气体容易停留在表面贴装元器件周围,焊料流动受阻,一些隐蔽焊点得不到良好的润湿,容易产生漏焊、桥接、焊缝不充实等缺陷,必须采用特殊的波峰焊设备;为适应表面贴装元器件的焊接要求,主要是改进波峰的形状,例如双波峰、气泡波峰、Ω单波峰、“O”形波峰等,都能形成湍流波,提高焊料的渗透性;一工艺流程准备印制电路板清洗—→点胶粘剂—→贴装—→胶粘剂固化—→波峰焊接同一般波峰焊工艺流程;二焊接方式1、双波峰焊双波峰焊接装置有单缸和双缸两种,它们的焊接原理基本相同;双缸就是采用二个锡缸,二个温度控制系统;双波峰中第一个波峰是由高速喷咀形成窄的湍流波,由于它的不断起伏和乱流,使一些不能润湿的角落也得到了润湿,且具有较高的直压力,使焊料对表面贴装元器件的焊接部位有较好的渗透性,同时对焊接面有一定的擦洗作用,从而进一步提高焊料的润湿性;为了减少对表面贴装元器件的热冲击,温度控制在240℃左右;印制电路板的倾斜角一般调整在3°～6°;也有采用单缸、只调节一种温度的简单双波峰焊接方式;2、气泡双波峰焊<极少使用,仅供了解;>气体氮气通过一个特殊设计的集合管直接注入熔融的焊料液中,产生的气泡在受热后迅速膨胀,与周围焊料液的密度相差悬殊,气泡连续加速上升;焊接时,被喷涂的助焊剂所产生的气体在气泡动能与气泡膨胀的联合作用下被赶出“滞留区”,焊料立即润湿焊点,产生良好的焊接效果;由于气泡的连续作用,不润湿现象被大减少;再经过第二个层状波,对焊接部位进行修整,去除桥接和多余的焊料;三工艺参数1、胶粘剂2、导轨角导轨角即焊接时印制电路板的倾斜角,一般控制在3°～6°;3、传动速度传送带的速度一般控制在1～1.2m/min;4、预热温度预热温度为120～160℃,可根据印制电路板的单面、双面和多层的区别及表面贴装元器件散热效果等来调整,一般应控制在130～140℃;预热温度太高会使印制电路板翘曲;预热温度太低,会使助焊剂的活化性能降低,影响润湿性,焊点容易产生针孔等缺陷;5、焊接温度焊接温度同样也不宜太高或太低,一般应控制在240～260℃,250℃为最佳温度;其它工艺参数可参照一般波峰焊;§四.4质量保证措施一焊料的成分控制锡焊作业中常用63锡,即含锡63%,含铅37%的合金;焊料杂质允许范围杂质最高容限杂质超标时对焊点性能的影响铜Cu0.300焊料硬而脆,流动性差金Au0.200焊料呈颗粒状镉Cd0.005焊料疏松易碎锌Zn0.005焊料粗糙和颗粒状,起霜和多孔的树枝结构铝Al0.006焊料粘滞,超霜多孔锑Sb0.500焊料硬脆铁Fe0.020焊料熔点升高,流动性差砷As0.030小气孔,脆性增加铋Bi0.250熔点降低,变脆银Ag0.100失去自然光泽,出现白色颗粒状物镍Ni0.010起泡,形成硬的不溶解化合物在焊接过程中,除了因焊料长期处于高温和反复使用会产生氧化物外,还会因引线上的铜、金等熔融于焊料中,改变焊料的化学成分,影响焊接质量;因此,必须对焊料的化学成分进行定期化验;焊料杂质允许范围见上表;二焊料的防氧化为了减少焊料的氧化,可在锡面上覆盖一层有机物质防氧化剂;但是使用了防氧化剂后又会产生副作用,例如产生烟和异味等,并形成一定数量的胶状物,在泵力作用下回流到各个部位,焊接时就会夹杂到焊点中去;因此,许多场合趋向于不使用防氧化剂,规定焊接时起波峰；不焊接时停止起波峰；并坚持每天消除锡面氧化物1～2次,以达到锡面既有一层薄的氧化物,又不影响焊接质量;三对印制电路板的要求1、对一般印制电路板的要求1图案设计在印制电路板上进行图案设计时,应使焊盘的图形与元器件引线形状一致;双列直插集成电路的焊盘应选择椭圆形,使椭圆形焊盘长轴平行于焊接方向;2焊盘与孔径焊盘一般为φ1.27～3mm,孔径一般为φ0.6～1.2mm,金属化孔与引线之间的间隙为0.1～0.2mm,使焊接的渗透性良好;3特殊区域处理特殊区域的印制导线如电源线,大面积接地等,应采用网络形状,有利于减少热冲击,防止铜箔翘起;4在波峰焊接中,质量不好的金属化孔,孔壁粗糙或有缺损,镀层较薄,在焊接时容易积存气泡和影响焊料在孔内的浸透和润湿,尤其在潮热环境下,有缺欠的金属化孔容易吸潮,潮气受热后会不断在焊点上跑出并形成多孔性焊点或造成虚焊;因此,对金属化孔的质量应有严格要求和检查;一般金属化孔内壁的铜镀层厚为25～30um,单点孔电阻小于500uΩ等;储存时应注意防潮,波峰焊接前应进行烘干处理;5镀涂层对于金属镀层,以往采用浸银、镀银、浸金、镀金,以及镀锡铅合金等;目前广泛采用锡铅合金镀层热熔,在焊接时与焊料熔融一体,牢固地附着在焊盘上;2、对表面贴装印制电路板的要求表面贴装印制电路板组装件由于元器件安装密度高,印制导线的线距小可达0.23mm,散热问题十分突出,因此要求印制板材料的散热性好,热膨胀系数尽量与表面贴装元件器件基板的热膨胀系数相匹配;§四.5波峰焊常见缺陷及产生原因常见的一般波峰焊缺陷和原因见下表;一般波峰焊缺陷及原因分类缺陷表现产生原因助焊剂焊点桥接密度偏高被焊件氧化密度偏低,预热偏高漏焊喷涂不全面焊点质量差、润湿性差预热不充分,劣化,变质波峰部分未焊着波峰不平整焊点质量差波峰高度不够焊接温度焊点不光亮。

pcb助焊剂的成分
常见的PCB助焊剂主要由以下几个成分组成：
1. 有机酸：如琥珀酸、脂肪酸等。

它们能与金属氧化物反应生成易挥发的金属酸盐，并在焊接过程中形成金属氧化物的保护膜，从而减少氧化作用，提高焊接质量。

2. 活性剂：如胺化物、硫醇、胺酸等。

它们能与氧化层进行化学反应，降解氧化膜，使焊接表面更易于湿润和粘接。

3. 溶剂：如酮、醚、酯等。

它们起到溶解和稀释其他成分的作用，使助焊剂涂布更均匀，并且在焊接后能够挥发殆尽，不残留在PCB表面。

4. 流动剂：如表面活性剂、树脂等。

它们能降低焊锡液的表面张力，促进焊锡的流动，并提高焊接强度和减小焊接缺陷。

5. 助剂：如氧化剂、还原剂等。

根据具体需要，可以添加一些助剂来改变助焊剂的特性，以满足不同焊接需求。

需要注意的是，助焊剂的成分和比例会因不同的焊接需求和标准而有所差异，以上只是一般常见的成分。

助焊剂产品的基本知识一.表面贴装用助焊剂的要求•具一定的化学活性•具有良好的热稳定性•具有良好的润湿性•对焊料的扩展具有促进作用•留存于基板的焊剂残渣,对基板无腐蚀性•具有良好的清洗性•氯的含有量在0.2%(W/W)以下.二.助焊剂的作用焊接工序:预热/焊料开始熔化/焊料合金形成/焊点形成/焊料固化。

作用:辅助热传异/去除氧化物/降低表面张力/防止再氧化。

说明:溶剂蒸发/受热,焊剂覆盖在基材和焊料表面,使传热均匀/放出活化剂。

与基材表面的离子状态的氧化物反应,去除氧化膜/使熔融焊料表面张力小,润湿良好/覆盖在高温焊料表面,控制氧化改善焊点质量.三.助焊剂的物理特性助焊剂的物理特性主要是指与焊接性能相关的溶点,沸点,软化点,玻化温度,蒸气压, 表面张力,粘度,混合性等.四.助焊剂残渣产生的不良与对策1.助焊剂残渣会造成的问题A.对基板有一定的腐蚀性B.降低电导性,产生迁移或短路C.非导电性的固形物如侵入元件接触部会引起接合不良D.树脂残留过多,粘连灰尘及杂物E.影响产品的使用可靠性1.使用理由及对策A.选用合适的助焊剂,其活化剂活性适中B.使用焊后可形成保护膜的助焊剂C.使用焊后无树脂残留的助焊剂D.使用低固含量免清洗助焊剂E.焊接后清洗五.QQ-S-571E规定的焊剂分类代号代号焊剂类型S 固体适度(无焊剂)R 松香焊剂RMA 弱活性松香焊剂RA 活性松香或树脂焊剂AC 不含松香或树脂的焊剂美国的合成树脂焊剂分类:SR 非活性合成树脂,松香类SMAR 中度活性合成树脂,松香类SAR 活性合成树脂,松香类SSAR 极活性合成树脂,松香类六.助焊剂喷涂方式和工艺因素喷涂方式有以下三种:1.超声喷涂: 将频率大于20KHz的振荡电能通过压电陶瓷换能器转换成机械能,把焊剂雾化,经压力喷嘴到PCB上.2. 2.丝网封方式:由微细,高密度小孔丝网的鼓旋转空气刀将焊剂喷出,由产3.生的喷雾,喷到PCB上.3.压力喷嘴喷涂:直接用压力和空气带焊剂从喷嘴喷出喷涂工艺因素:1.设定喷嘴的孔径,烽量,形状,喷嘴间距,避免重叠影响喷涂的均匀性.2.设定超声雾化器电压,以获取正常的雾化量.3.喷嘴运动速度的选择4.PCB传送带速度的设定5.焊剂的固含量要稳定6.设定相应的喷涂宽度七.助焊剂发泡式涂敷工艺参数选用(树脂型为例)八．免清洗助焊剂的主要特性1.可焊性好,焊点饱满,无焊珠,桥连等不良产生2.无毒,不污染环境,操作安全3.焊后板面干燥,无腐蚀性,不粘板4.焊后具有在线测试能力5.与SMD和PCB板有相应材料匹配性6.焊后有符合规定的表面绝缘电阻值(SIR)7.适应焊接工艺(浸焊,发泡,喷雾,涂敷等)助焊剂常见状况与分析一、焊后PCB板面残留多板子脏:1.焊接前未预热或预热温度过低(浸焊时，时间太短)。

if2005c助焊剂技术文件一、概述if2005c助焊剂是一种用于电子元件焊接的特殊材料，具有优异的导热性和防氧化性能。

在电子生产制造过程中，if2005c助焊剂被广泛应用于PCB板焊接及电子元器件的连接工艺中，其技术文件的编制对于保障生产过程的稳定性和产品质量至关重要。

二、if2005c助焊剂技术参数1. 化学成分：if2005c助焊剂的化学成分包括活性剂、助焊剂和稀释剂。

其中活性剂主要包括树脂和活性成分，助焊剂主要包括氧化剂和氯化剂，稀释剂主要包括丙酮和乙酸乙酯。

2. 外观：if2005c助焊剂呈无色透明液体，不含机械杂质和异物。

3. 密度：if2005c助焊剂的密度为0.86g/cm³，密度稳定，易于储存和使用。

4. 固含量：if2005c助焊剂的固含量为25，具有适中的粘度和流动性。

5. PH值：if2005c助焊剂的PH值为7-8，属于中性产品，不会对金属表面产生侵蚀和腐蚀。

6. 储存条件：if2005c助焊剂应贮存在阴凉通风的仓库中，远离火源和酸碱物质。

7. 包装规格：if2005c助焊剂的常用包装规格为5kg/桶和20kg/桶，也可根据客户要求进行定制。

三、if2005c助焊剂使用方法1. 清洗：在进行焊接前，应先将PCB板和电子元器件进行清洗，去除表面油污和杂质。

2. 涂覆：使用专用刷子或喷涂设备将if2005c助焊剂均匀涂覆在焊接表面上，确保涂覆均匀且不漏刷。

3. 加热：将涂覆了if2005c助焊剂的焊接表面进行加热处理，使助焊剂充分挥发和固化。

4. 焊接：待助焊剂固化后，进行焊接操作，确保焊点牢固、均匀并无氧化。

四、if2005c助焊剂的应用领域1. 电子制造业：if2005c助焊剂广泛应用于电子元件的表面粘接、焊接和连接工艺中，能够提高焊接接头的导电性和可靠性。

2. 通讯设备：if2005c助焊剂可用于手机、通讯基站、卫星调制解调器等通讯设备的焊接工艺中，能够提高焊接质量和使用寿命。

助焊剂型号及应用情况1. 应用背景助焊剂是一种用于提高焊接质量的辅助材料，主要应用于电子元器件的制造和维修中。

助焊剂的主要作用是清洁焊接表面、防止氧化、提高润湿性和增强焊接强度。

根据不同的应用场景和特点，市场上存在着多种型号的助焊剂。

2. 常见助焊剂型号及应用情况2.1 RMA-218RMA-218是一种常见的助焊剂型号，它通常应用于表面贴装技术（SMT）和无铅焊接工艺中。

2.1.1 应用过程使用RMA-218进行无铅焊接时，首先需要将助焊剂涂布在焊接表面或者组件引脚上。

然后通过热风枪或者回流炉对其进行预热，使其达到适当温度。

最后进行焊接操作，将组件引脚与PCB（Printed Circuit Board）连接。

2.1.2 应用效果RMA-218具有良好的润湿性能和卓越的清洁性能，可以有效清除焊接表面的氧化物和污染物，提高焊接质量和可靠性。

它还能够有效防止焊接过程中的氧化反应，减少焊接缺陷的产生。

2.2 RA型助焊剂RA型助焊剂是一种酒精基助焊剂，常用于手工焊接和波峰焊接工艺中。

2.2.1 应用过程在手工焊接过程中，首先将RA型助焊剂涂布在需要焊接的引脚或者焊盘上。

然后使用烙铁对其进行加热，使其达到熔点并与引脚或者焊盘连接。

在波峰焊接工艺中，RA型助焊剂通常被涂布在PCB表面，通过波峰炉对其进行加热和连接。

2.2.2 应用效果RA型助焊剂具有优异的润湿性能和清洁性能，在手工焊接过程中可以提高锡与被连接材料之间的润湿性，使得焊点更加均匀且可靠。

在波峰焊接工艺中，RA型助焊剂可以有效清除PCB表面的氧化物和污染物，提高焊接质量。

2.3 Water-Soluble助焊剂Water-Soluble助焊剂是一种水溶性助焊剂，主要应用于精密电子元器件的制造和维修。

2.3.1 应用过程使用Water-Soluble助焊剂时，首先将其溶解于适量的水中，形成水溶液。

然后将水溶液涂布在需要焊接的表面或者引脚上。

通过热风枪或者回流炉对其进行加热，使其达到熔点并与引脚或者表面连接。

线路板(ＰCB)助焊剂使用中常见得15点问题ﻫ1、ＦLUX固含量高,不挥发物太多。

一、焊后PＣB板面残留多板子脏ﻫ3。

走板速度太快(FLUX未能充分挥发)。

２、焊接前未预热或预热温度过低(浸焊时,时间太短)。

ﻫ5、锡炉中杂质太多或锡得度数低。

4。

锡炉温度不够。

ﻫ６、加了防氧化剂或防氧化油造成得。

8.ＰCB上扦座或开放性元件太多,没有上预热。

ﻫ9.元件脚与板孔不成比例(孔 7。

助焊剂涂布太多、ﻫ太大)使助焊剂上升。

１１。

在搪锡工艺中,ＦLUＸ润湿性过强、10、PCＢ本身有预涂松香。

ﻫ１4、13。

手浸时PＣB入锡液角度不对。

ﻫ12.PCB工艺问题,过孔太少,造成FLUX挥发不畅。

ﻫFLUX使用过程中,较长时间未添加稀释剂。

1。

助焊剂闪点太低未加阻燃剂。

二、着火:ﻫ2、没有风刀,造成助焊剂涂布量过多,预热时滴到加热管上。

4.PCB上胶条太多,把胶条引燃了。

3.风刀得角度不对(使助焊剂在PCB上涂布不均匀)。

ﻫ5.PCB上助焊剂太多,往下滴到加热管上。

7。

预热温 6.走板速度太快(FLUX未完全挥发,FLＵX滴下)或太慢(造成板面热温度ﻫ太高)。

ﻫ8.工艺问题(PCB板材不好,发热管与ＰCB距离太近)。

度太高。

ﻫ三、腐蚀(元器件发绿,焊点发黑)ﻫ1。

铜与ＦLUＸ起化学反应,形成绿色得铜得化合物。

ﻫ2。

铅锡与FLUX起化学反应,形成黑色得铅锡得化合物。

４、残留物发生吸水３、预热不充分(预热温度低,走板速度快)造成FLＵX残留多,有害物残留太多)、ﻫ现象,(水溶物电导率未达标)５、用了需要清洗得FLUＸ,焊完后未清洗或未及时清洗。

ﻫ6。

FLUＸ活性太强。

7。

电子元器件与ＦLＵX中活性物质反应、四、连电,漏电(绝缘性不好)1、FLUX在板上成离子残留;或FＬUＸ残留吸水,吸水导电。

2。

ＰCB设计不合理,布线太近等。

ﻫ3.ＰCB阻焊膜质量不好,容易导电、五、漏焊,虚焊,连焊1、FLUX活性不够、ﻫ2、FLUX得润湿性不够、３、FLUX涂布得量太少。
