助焊剂的分类及基础知识一．助焊剂分类(Flux Classification)助焊剂分类是基于其活性和成分(它决定活性)。

而助焊剂活性又是其除去表面污物有效性的指标。

助焊剂通常分成无机酸、有机酸(OA)、天然松香与人造松香(免洗)。

J-STD-004按字母从A到Y的顺序分类助焊剂(表一)。

表一、基于材料成分和卤化物含量的助焊剂分类助焊剂类型符号助焊剂成分材料符号助焊剂活性水平(%卤化物) 助焊剂类型A Rosin RO Low(0%) L0B Rosin RO Low(<0.5%) L1C Rosin RO Moderate(0%) M0D Rosin RO Moderate(0.5%~2.0%) M1E Rosin RO High(0%) H0F Rosin RO High(>2.0%) H1G Resin RE Low(0%) L0H Resin RE Low(<0.5%) L10I Resin RE Moderate(0%) M0J Resin RE Moderate(0.5~2.0%) M1K Resin RE High(0%) H0L Resin RE High(>2.0%) H1M Organic OA Low(0%) L0N Organic OA Low(<0.5%) L1P Organic OA Moderate(0%) M0Q Organic OA Moderate(0.5~2.0%) M1R Organic OA High(0%) H0S Organic OA High(>2.0%) H1T Inorganic IN Low(0%) L0U Inorganic IN Low(<0.5%) L1V Inorganic IN Moderate(0%) M0W Inorganic IN Moderate(0.5~2.0%) M1X Inorganic IN High(0%) H0Y Inorganic IN High(>2.0%) H1助焊剂的总分类：天然松香(Rosin)、人造松香(Resin)、有机酸(Organic)和无机酸(Inorganic)，有进一步的分类。

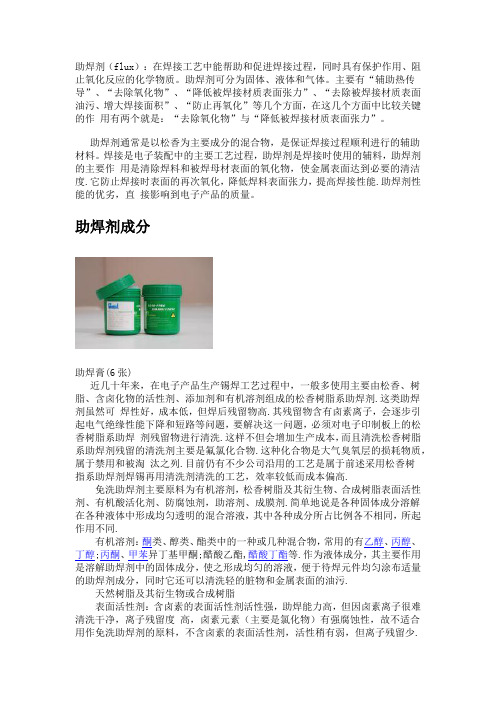

助焊剂的选择与使用，真的作用很大！来源：电子发烧友、腾讯视频描述助焊剂（flux）：在焊接工艺中能帮助和促进焊接过程，同时具有保护作用、阻止氧化反应的化学物质。

助焊剂可分为固体、液体和气体。

主要有“辅助热传导”、“去除氧化物”、“降低被焊接材质表面张力”、“去除被焊接材质表面油污、增大焊接面积”、“防止再氧化”等几个方面，在这几个方面中比较关键的作用有两个就是：“去除氧化物”与“降低被焊接材质表面张力”。

助焊剂的选用助焊剂的作用是改善焊接性能、增强焊接牢固度。

助焊剂能够去除金属表面的氧化物并防止其继续氧化，增强焊料与金属表面的活性从而增加浸润能力和附着力。

助焊剂有强酸性焊剂、弱酸性焊剂、中性焊剂等种类。

电工常用助焊剂有松香、松香溶液、焊膏焊油等，其适用范围如表所示，可根据不同的焊接对象合理选用。

焊膏焊油等具有一定的腐蚀性，不可用于焊接电子元器件和电路板，焊接完毕应将焊接处残留的焊膏焊油等擦拭干净。

元器件引脚镀锡时应选用松香作助焊剂。

印制电路板上已涂有松香溶液的，元器件焊入时不必再用助焊剂。

对于使用厂商来说，因为助焊剂的成份是没有办法做出测试的。

如果要想了解助焊剂溶剂是否挥发，可以简单的从比重上测量，如果比重增大很多，就可以断定溶剂有所挥发。

选择助焊剂时，有以下几点建议给使用厂商：一，闻气味初步断定是用何种溶剂如甲醇味道比较小但很呛，异丙醇味道比较重一些，乙醇就有醇香味，虽然说供应商也可能用混合溶剂，但要求供应商提供成份报告，一般他们还是会提供的；但是，异丙醇的价格大概是甲醇的3-4倍，如果和供应商压价的厉害，可能这里面的东西就不好说了二，确定样品这也是很多厂商选择助焊剂的最根本的方法，在确认样品时，应要求供应商提供相关参数报告，并与样品对照，如样品确认OK，后续交货时应按原有参数对照，出现异常时应检查比重，酸度值等，助焊剂的发烟量也是很重要的一个指标。

三，助焊剂市场是良莠不齐，选择时对供应商的资质应该进行确切了解，如有必要可以去厂商去看厂，如果是不正规的焊剂厂商，是很怕这一套的。
