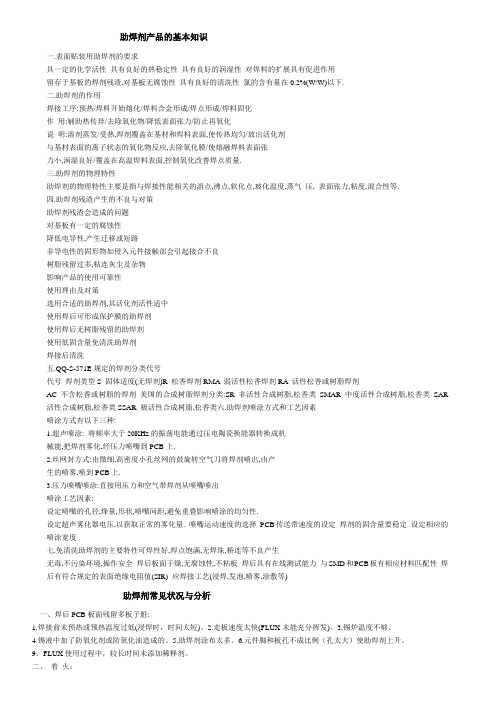

助焊剂产品的基本知识一.表面贴装用助焊剂的要求具一定的化学活性具有良好的热稳定性具有良好的润湿性对焊料的扩展具有促进作用留存于基板的焊剂残渣,对基板无腐蚀性具有良好的清洗性氯的含有量在0.2%(W/W)以下.二.助焊剂的作用焊接工序:预热/焊料开始熔化/焊料合金形成/焊点形成/焊料固化作用:辅助热传异/去除氧化物/降低表面张力/防止再氧化说明:溶剂蒸发/受热,焊剂覆盖在基材和焊料表面,使传热均匀/放出活化剂与基材表面的离子状态的氧化物反应,去除氧化膜/使熔融焊料表面张力小,润湿良好/覆盖在高温焊料表面,控制氧化改善焊点质量.三.助焊剂的物理特性助焊剂的物理特性主要是指与焊接性能相关的溶点,沸点,软化点,玻化温度,蒸气压, 表面张力,粘度,混合性等.四.助焊剂残渣产生的不良与对策助焊剂残渣会造成的问题对基板有一定的腐蚀性降低电导性,产生迁移或短路非导电性的固形物如侵入元件接触部会引起接合不良树脂残留过多,粘连灰尘及杂物影响产品的使用可靠性使用理由及对策选用合适的助焊剂,其活化剂活性适中使用焊后可形成保护膜的助焊剂使用焊后无树脂残留的助焊剂使用低固含量免清洗助焊剂焊接后清洗五.QQ-S-571E规定的焊剂分类代号代号焊剂类型S 固体适度(无焊剂)R 松香焊剂RMA 弱活性松香焊剂RA 活性松香或树脂焊剂AC 不含松香或树脂的焊剂美国的合成树脂焊剂分类:SR 非活性合成树脂,松香类SMAR 中度活性合成树脂,松香类SAR 活性合成树脂,松香类SSAR 极活性合成树脂,松香类六.助焊剂喷涂方式和工艺因素喷涂方式有以下三种:1.超声喷涂: 将频率大于20KHz的振荡电能通过压电陶瓷换能器转换成机械能,把焊剂雾化,经压力喷嘴到PCB上.2.丝网封方式:由微细,高密度小孔丝网的鼓旋转空气刀将焊剂喷出,由产生的喷雾,喷到PCB上.3.压力喷嘴喷涂:直接用压力和空气带焊剂从喷嘴喷出喷涂工艺因素:设定喷嘴的孔径,烽量,形状,喷嘴间距,避免重叠影响喷涂的均匀性.设定超声雾化器电压,以获取正常的雾化量. 喷嘴运动速度的选择PCB传送带速度的设定焊剂的固含量要稳定设定相应的喷涂宽度七.免清洗助焊剂的主要特性可焊性好,焊点饱满,无焊珠,桥连等不良产生无毒,不污染环境,操作安全焊后板面干燥,无腐蚀性,不粘板焊后具有在线测试能力与SMD和PCB板有相应材料匹配性焊后有符合规定的表面绝缘电阻值(SIR) 应焊接工艺(浸焊,发泡,喷雾,涂敷等)助焊剂常见状况与分析一、焊后PCB板面残留多板子脏:1.焊接前未预热或预热温度过低(浸焊时，时间太短)。
助焊剂组成及使用知识(总17页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除助焊剂组成及使用知识目录一、助焊剂组成基本知识 (1)(一) 几个电子缩略语…………………………………………………………………(二) 简介………………………………………………………………………………(三) 助焊剂的分类……………………………………………………………………二、助焊剂使用基本知识 (2)三、焊接原理…………………………………………………………………………………1、润湿…………………………………………………………………………………2、扩散…………………………………………………………………………………3、冶金结合……………………………………………………………………………四、波峰焊 (7)4.1 术语…………………………………………………………………………………4.2 一般波峰焊…………………………………………………………………………(一) 焊接方式………………………………………………………………………(二) 工艺参数………………………………………………………………………4.3 表面贴装波峰焊……………………………………………………………………(一) 工艺流程………………………………………………………………………(二) 焊接方式………………………………………………………………………(三) 工艺参数………………………………………………………………………4.4 质量保证措施………………………………………………………………………(一) 焊料的成分控制………………………………………………………………(二) 焊料的防氧化…………………………………………………………………(三) 对印制电路板的要求…………………………………………………………4.5 波峰焊最常见缺陷及产生原因……………………………………………………五、助焊剂与波峰焊机的配合 (14)六、免洗助焊剂 (15)生产中出现的问题及一般解决办法……………………………………………………七、焊点图例及焊点质量要求 (16)(一) 焊点图例……………………………………………………………………………1、合格焊点…………………………………………………………………………2、一般常见的不良焊点……………………………………………………………(二) 焊点质量要求………………………………………………………………………一、助焊剂组成基本知识(一) 几个电子缩略语：PCB:印制电路板 ODS:臭氧层消耗物质 RA:活性焊剂RMA:中等活性焊剂 SMT:表面贴装技术 IR:绝缘电阻SIR: 表面绝缘电阻 FLUX:助焊剂 IC:集成电路NCF:免洗助焊剂 Solding Flux:助焊剂(二) 简介：本处所说的助焊剂(Solding Flux)是指用于印制电路板(PCB)锡焊用的液态助剂。
助焊剂及焊锡知识介绍助焊剂（FLUX）助焊剂是焊接过程中不可缺少的辅料，在波峰焊中助焊剂和合金焊料分开使用，而在再流焊中，助焊剂则作为焊膏的重要组成部分。
焊接效果的好坏，除了与焊接工艺、元器件和印刷板的质量有关外，助焊剂的选择是十分重要的，性能良好的助焊剂应具有以下作用：①除去焊接表面的氧化物。
②防止焊接时焊料和焊接表面的氧化。
③降低焊料的表面张力。
④有利于热量传递到焊接区。
一：特性为充分发挥助焊剂的作用，对助焊剂的性能提出了各种要求，主要有以下几方面：①具有除表氧化物、防止再氧化、降低表面张力等特性，这是助剂必需具备的基本性能。
②熔点比焊料低，在焊料熔化之前，助焊剂要先熔化，才能充分发挥助焊作用。
③浸润扩散速度比熔化焊料快，通常要求扩展率在90%左右或90%以上。
④粘度和比重比焊料小，粘度大会使浸润扩散困难，比重大就不能覆盖焊料表面。
⑤焊接时不产生焊珠飞溅，也不产生毒气和强烈的刺激性臭味。
⑥焊后残渣易于去除，并具有不腐蚀、不吸湿和不导电等特性。
⑦不沾性、焊接后不沾手，焊点不易拉尖。
⑧在常温下贮稳定。
二、化学组成传统的助焊剂通常以松香为基体：松香具有弱酸性和热熔流动性，并具良好的绝缘性、耐湿性，无毒性和长期稳定性，是不可多得的助焊材料。
目前在SMT中采用的大多是以松香为基体的活性助焊剂，通用的助焊剂还包括以下成分：1. 活性剂活性剂是为了提高助焊能力而在焊剂中加入的活性物质。
2. 成膜物质加入成膜物质，能在焊接后形成一层紧密的有机膜，保护了焊点和基板，具有防腐蚀性和优良的电气绝缘性。
3. 添加剂添加剂是为适应工艺和工艺环境而加入的具有特殊物理的化学性能的物质，常用的添加剂有：调节剂为调节助焊剂的酸性而加入的材料。
消光剂能使焊点消光，在操作和检验时克服眼睛疲劳和视力衰退。
缓蚀剂加入缓蚀剂能保护印制板和元器件引线，具有防潮、防霉、防腐蚀性，又保持了优良的可焊性。
光亮剂能使焊点发光阻燃剂为保证使用安全，提高抗燃性而加入的材料。
助焊剂知识
助焊剂是在焊接过程中起助焊作用的液体，其作用如下：
一、助焊剂的作用
1．清除焊接金属表面的氧化膜。
2．在焊接物物表面形成一液态保护膜，隔绝高温时四周的空气，防止金属表面再氧化；
3．降低焊锡的表面张力，增加其扩散能力；
4．焊接的瞬间，可以让熔融状的焊锡取代，顺利完成焊接。
二、助焊剂的分类
助焊剂通常是依它们的成份分类，也有依它们的活性强弱而分类的。
按成份通常分为无机系列和有机系列。
有机系列又可分为松香型和非松香型。
1．无机系列：主要由无机酸和无机盐组成，有很强的活性，腐蚀性大，挥发气体对元件有破坏作用，焊后必须清洗，电子行业一般禁止使用。
2．有机系列：主要由有机酸、有机的胺盐、卤素化合物等组成。
焊锡作用及腐蚀性中性，大部分为水溶性，无法用一般溶剂清洗。
3．树脂系列：主要由松香、松香加活性剂、松香系列合成树脂加活性剂，消光剂等组成。
松香的绝缘性能比较好，但是活性差，为提高其活性，往往加入少量有机酸、有机胺类等活性物质。
实际上，随着电子行业对焊接质量的要求提高，化工行业已将有机系列与树脂系列综合起来调配，以满足不同的焊接要求。
三、助焊剂的选择
随着电子行业的发展，助焊剂的种类也随之增多，选择合适的助焊剂对于保证生产和产品质量非常重要。
选择时主要考虑下列因素：1．被焊金属材料及清洁程度；
2．焊后清洗或免清洗（水洗或有机溶剂清洗）；
3．助焊剂本身的稳定性；
4．绝缘阻抗及腐蚀程度；
5．消光型或光亮型；
6．比重使用范围；
7．对环境卫生的影响。
助焊剂简介
更多免费资料下载请进：好好学习社区
AC 不含松香或树脂的焊剂
美国的合成树脂焊剂分类:
SR 非活性合成树脂,松香类
SMAR 中度活性合成树脂,松香类
SAR 活性合成树脂,松香类
SSAR 极活性合成树脂,松香类
五.助焊剂喷涂方式和工艺因素
喷涂方式有以下三种:
1.超声喷涂: 将频率大于20KHz的振荡电能通过压电陶瓷换能器转换成机械能,把焊剂雾化,经压力喷嘴到PCB上.
2.丝网封方式:由微细,高密度小孔丝网的鼓旋转空气刀将焊剂喷出,由产生的喷雾,喷到PCB上.
3.压力喷嘴喷涂:直接用压力和空气带焊剂从喷嘴喷出
喷涂工艺因素:
1.设定喷嘴的孔径,烽量,形状,喷嘴间距,避免重叠影响喷涂的均匀性.
2.设定超声雾化器电压,以获取正常的雾化量.
3.喷嘴运动速度的选择
4.PCB传送带速度的设定
5.焊剂的固含量要稳定
6.设定相应的喷涂宽度
六.免清洗助焊剂的主要特性
1.可焊性好,焊点饱满,无焊珠,桥连等不良产生
2.无毒,不污染环境,操作安全
3.焊后板面干燥,无腐蚀性,不粘板
4.焊后具有在线测试能力
5.与SMD和PCB板有相应材料匹配性
6.焊后有符合规定的表面绝缘电阻值(SIR)
7.适应焊接工艺(浸焊,发泡,喷雾,涂敷等)。
