神威气动 文档标题:airtac气缸一、airtac气缸的介绍:引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能;气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域:印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等等。
二、气缸种类:①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。
②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。
③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。
它的密封性能好,但行程短。
④冲击气缸:这是一种新型元件。
它把压缩气体的压力能转换为活塞高速(10~20米/秒)运动的动能,借以做功。
⑤无杆气缸:没有活塞杆的气缸的总称。
有磁性气缸,缆索气缸两大类。
做往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴做摆动运动,摆动角小于280°。
此外,还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构:气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成,其内部结构如图所示:2:端盖端盖上设有进排气通口,有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁,为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。
3:活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气,设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

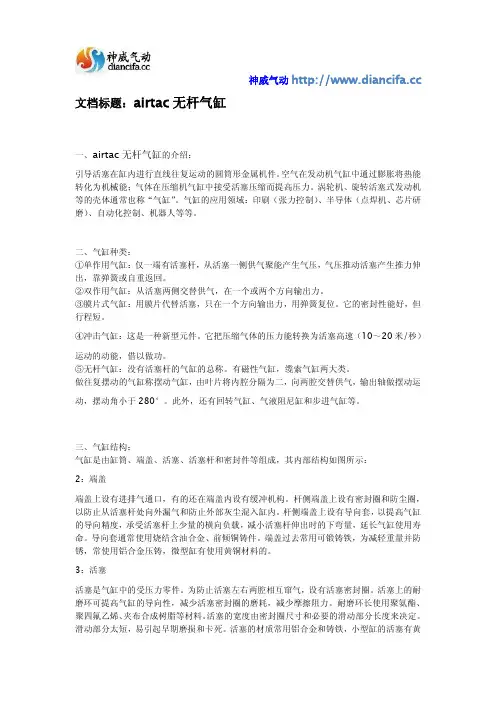

神威气动 文档标题:airtac无杆气缸一、airtac无杆气缸的介绍:引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能;气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域:印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等等。
二、气缸种类:①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。
②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。
③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。
它的密封性能好,但行程短。
④冲击气缸:这是一种新型元件。
它把压缩气体的压力能转换为活塞高速(10~20米/秒)运动的动能,借以做功。
⑤无杆气缸:没有活塞杆的气缸的总称。
有磁性气缸,缆索气缸两大类。
做往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴做摆动运动,摆动角小于280°。
此外,还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构:气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成,其内部结构如图所示:2:端盖端盖上设有进排气通口,有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁,为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。
3:活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气,设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
安装与使用
1、安装方式:
2、负载大小的确定:
气缸负载大小由理论保持力(理论推力)决定,为确保气缸的正常使用,负载大小不可超过下表规定的气缸理论保持力(理论推力);
3、油压缓冲器的配置:
3.1、油压缓冲器属于易耗品,当能量吸收能力下降时应及时更换,下表为各缸径气缸所配油压缓冲器型号对照表,您只需根据下表要求订购相应规格的油压缓冲器再按下图所示步骤更换掉旧的油压缓冲器。
3.2、油压缓冲器尾部螺孔并非调节之用,随意调节会造成油品泄漏;
3.3、请用下表规定的锁紧力矩锁紧油压缓冲器锁紧螺母。
4、感应开关的配置:
只有附磁型气缸才可配置感应开关。
附磁型气缸磁石配置在本体四角内,具体位置如下图。
附磁型气缸附有感应开关安装架,且在左右固定板上有两组安装架固定孔。
选择本公司的CS1-G、CS1-GX、DS1-G、DS1-GN、DS1-GP型号的感应开关然后将其导入安装架沟槽
并调整至适当位置后拧紧紧定螺丝即可。
注:感应开关的具体更详细资料请参考样本。
亚德客不锈钢气缸工作原理
亚德客不锈钢气缸是一种常见的工业设备,它被广泛应用于各种领域,如机械
制造、自动化控制等。
它的工作原理基于压缩气体的原理。
首先,亚德客不锈钢气缸由气缸体、活塞、活塞杆和密封装置等组成。
当气源
供给到气缸内部时,气源压力会推动活塞在气缸内做往复运动。
在工作过程中,气源通过压缩空气系统被输送到气缸内部。
该气源可由气压控
制装置进行控制,以便实现在不同的时间和位置进行气缸的运动调节。
当气源通过气缸的进气口进入气缸内部时,气压会使活塞向前运动。
与此同时,排气腔内的气体通过气缸的排气口排出。
通过这种传递气体压力的方式,活塞便能在气压的推动下完成往复运动。
为了实现气缸的稳定运动,亚德客不锈钢气缸通常配备了密封装置。
这些密封
装置可以防止气体泄漏,并确保气缸的顺畅工作。
常见的密封装置包括密封环、密封垫等,它们能够承受高压力和摩擦,并确保气缸的密封性能。
总结起来,亚德客不锈钢气缸的工作原理是通过气源供给、气压推动和活塞运
动来完成。
它在许多工业领域扮演着重要的角色,实现了自动化和效率的提升。
通过合理的设计和密封装置的应用,亚德客不锈钢气缸能够稳定、高效地完成各种工作任务。
常用的气缸行程开关型号常用的气缸行程开关型号导言:气缸行程开关是工业自动化系统中常见的元器件,用于检测气缸运动的位置并反馈给控制系统。
根据不同的应用需求,市场上存在多种不同型号的气缸行程开关。
本文将介绍几种常用的气缸行程开关型号,并对其特点和适用场景进行分析。
一、磁性气缸行程开关磁性气缸行程开关是一种通过磁性传感器实现行程检测的开关。
它由一个固定的磁性元件和一个可移动的磁性接近传感器组成。
当气缸活塞靠近传感器时,磁性接近传感器会被吸引,触发开关信号。
磁性气缸行程开关具有以下特点:1. 高精度:磁性气缸行程开关能够实时、精确地检测活塞的位置,具有较高的重复性和稳定性。
2. 可靠性高:磁性气缸行程开关采用非接触式检测原理,无机械磨损,寿命长,可靠性高。
3. 安装方便:磁性气缸行程开关通常采用螺纹连接方式,安装简便,适用于各种气缸。
磁性气缸行程开关适用于需要高精度和稳定性的行程检测场景,如装配设备、自动化生产线等。
二、机械气缸行程开关机械气缸行程开关是一种通过机械触点实现行程检测的开关。
它通常由一个触点、弹簧和支架等组成。
当气缸活塞接触到触点时,触点会被按下,触发开关信号。
机械气缸行程开关具有以下特点:1. 稳定可靠:机械气缸行程开关采用接触式触点,稳定性高,不易受外界干扰。
2. 耐用性高:机械气缸行程开关采用金属材料制作,结构坚固耐用,寿命较长。
3. 适应性强:机械气缸行程开关适用于各种环境条件,并具有一定的防护等级。
机械气缸行程开关适用于一些环境要求较高且较为恶劣的场景,如冶金、矿山等行业。
三、光电气缸行程开关光电气缸行程开关是一种通过光电传感器实现行程检测的开关。
它由发射器和接收器构成,当气缸活塞靠近时,会遮挡光线,导致接收器接收到的信号发生变化,从而触发开关信号。
光电气缸行程开关具有以下特点:1. 反应速度快:光电气缸行程开关采用光信号进行检测,反应速度较快,适用于高速运动的气缸。
2. 非接触式:光电气缸行程开关与气缸之间没有直接接触,无磨损、无摩擦,寿命较长。
亚德客气动元件概述气动执行元件气动控制元件气源处理元件气动辅助元件客制化产品气动执行元件SE、SI、SGC/SG系列属ISO15552标准,SC、SU、执行AIRTAC标准(125以上执行ISO6430标准)气缸基本构造与工作原理1234568910111213141 缓冲密封圈2 磁石3 缓冲头4 气缸本体5 滑动轴承6 防尘密封圈7 前端盖8 前气口9 感应开关10 活塞杆11 活塞密封件12 导向环13 后端盖14 缓冲节流阀3、缓冲结束1、活塞即将进入缓冲区2、缓冲开始6、活塞快速前进4、活塞开始前进5、活塞慢速前进缓冲节流气缸的缓冲气缸的密封:气缸密封性能的好坏,是影响气缸性能的重要因素。
按密封原理,可将密封圈分成压缩密封圈和气压密封圈两大类。
压缩密封是依靠安装时的预压缩力使密封圈产生弹性变形而达到密封作用的;气压密封是靠工作气压使密封圈的唇部变形来达到密封作用的。
无气压力时有气压力时压缩空气活塞密封圈(a)(b)材质中文名称使用温度使用场合TPU聚氨酯-40~80°C普通场合(较硬,耐磨)NBR丁腈橡胶-20~80°C普通场合(较软,耐油)FPM(VITON)氟橡胶-20~150°C耐高温序号名称1鱼眼接头2连接板(无)3Y/i 接头4浮动接头5LB轴向固定架6FA/FB法兰固定板7导向装置(无)8TC固定架系列9CB双耳固定架10CR单耳固定架11CA单耳固定架12磁感应开关气缸的安装附件MI/MIC系列MF/MFC系列MG/MGC系列PB/PBR系列MA/MAC/MAR系列MAL系列迷你圆筒气缸产品特点:气缸体积小,结构紧凑,重量轻,缸径小,反应快,可适用于较高频率的工作环境;除MAL系列缸体采用铝合金作硬质阳极氧化外,其它系列缸体均用高精度不锈钢管,强度高,抗腐蚀;前后盖与缸体连接采用铆合滚包结构(MAL采用螺纹及加厌氧胶连接),连接可靠多种后盖形式使气缸安装更方便产品特点简介型号缸径(mm)行程(mm)主要特点SMC替换MI 8~40600ISO6432,螺纹外径粗且外伸较长,不锈钢缸体和活塞杆C85MF20~40600JIS,螺纹外径粗且外伸较短,不锈钢缸体和S45C活塞杆CM2MG 20~63800JIS,不锈钢缸体和S45C活塞杆(SMC为铝合金缸体)CG1PB 4,6,10,12,16300JIS,螺纹外径粗且外伸较短,不锈钢缸体和活塞杆,4为黄铜PBR为316L缸体,PB4/6只可前盖安装,PBR自带安装孔PB:CJ2/CJ1(4)PBR:CJ2RMA 16~63500企标,不锈钢缸体和S45C活塞杆CM2RA2MAL20~401200企标,螺纹外径粗且外伸较短,铝合金缸体和S45C活塞杆,细螺纹连接MI/MIC系列MF/MFC系列MG/MGC系列PB/PBR系列MA/MAC/MAR系列MAL系列型号缸径(mm)行程(mm)可调行程(mm)主要特点SMC替换ACE 12~10030010~100ISO21287,结构紧凑,螺纹连接C55ACP 12~100400DIN,TPU防撞垫,螺纹连接-ACQ 12~100100JIS,TPU防撞垫,扣环固定CQ2SDA12~100130企标,NBR防撞垫,扣环固定-ACQ 系列SDA 系列ACP 系列薄型气缸ACE系列采用进口润滑脂,降低了低温低速时的爬行现象一旦加油润滑,中途不可停止可选用耐高温密封材料可保证气缸在150℃条件下正常工作缸筒与前端盖采用机械弹力扣环连接,组装拆卸容易,便于维修;后盖与本体均采用铆合式连接,更加可靠活塞上增加了耐磨环结构,使其导向精度和支撑能力大为提高气缸本体作硬质氧化、滚压处理运动阻力小,缸体更耐磨复动3000KM,单动300万次结构特点衍生产品大缸径系列(125,140,160 mm)行程10~300mm,防撞垫和密封O令均为NBR 长行程系列(32~100 mm)行程125~300 mm前盖导向套加长,32无带导杆系列TACQ(12~100 mm)不回转精度高12,16为±0.2°,20~100为±0.1°SDAT复动多位置型SDAW双轴复动多位置型多位置气缸多位置气缸SDAW(四位置)多位置气缸SDAT(三位置)薄型治具气缸MD 系列MK 系列型号缸径(mm)行程(mm)可调行程(mm)主要特点SMC替换MD 6~326010,20,30企业标准,后端盖扣环固定-MK 6~326010,20,30JIS,带导向杆防旋转CU MU6,8,1030-JIS,带导向凸台,定位准确CUJMU 系列多位置自由安装气缸HLH 系列型号缸径(mm)行程(mm)主要特点SMC替换HLH 6,10,16,2060侧滑轨,循环滚珠+直线导轨,高精度,中载荷MXH HLQ 6,8,12,16,20,25150循环滚珠+直线导轨,高精度,中载荷MXQ HLS150交叉滚柱+直线导轨,高精度,重载荷MXSHLS 系列进出气口(3面,默认底部)HLQ 系列定位销孔(滑块+本体)定位销孔(滑块+本体)滑台固定板循环滚珠式导轨组合缸体固定板循环滚珠式导轨组合缸体HLQ单轨(6/8) HLQ双轨(12/16/20/25)HLS(6/8/12/16/20/25)导轨安装结构外部挡块型式安装与使用说明气缸固定治具固定HFY 系列型号缸径(mm)使用频率主要特点SMC替换HFZ 6~40180 c.p.m 线性导轨设计,高精度,高刚性MHZ2HFY 6~32180 c.p.m 角度开闭使用范围广,自带节流阀MHC2HFP 6~32180 c.p.m(60)夹紧力大,夹持精度高-HFR10~3260 c.p.m180°开闭型,防尘设计MHY2HFZ 系列HFP 系列HFR 系列专利结构HFZ HFY安装与使用说明HRQ 系列型号缸径(mm)回转角度(°)重复精度主要特点SMC替换HRQ2,3,7,10,20,30,50,70,100,2000~190°0~200°(>70)调整螺丝:±0.2°油压缓冲器:±0.05°双活塞齿轮齿条式,运转平稳固定防撞垫+油压缓冲器MSQ本体采用铝挤型模具,表面喷细砂后硬阳处理前盖压铸成型,表面喷砂-烤漆处理。
亚德客sct气缸工作原理
亚德客SCT气缸是一种常用的气动元件,主要用于工业自动化控制系统中的执行机构,例如机械臂、流水线以及机器人等。
本文将介绍亚德客SCT气缸的工作原理。
首先,要了解气缸的工作原理,需要知道气缸的基本组成部分。
亚德客SCT气缸由气
缸本体、活塞、连杆、密封件、进出气口组成。
当气缸接收到控制信号时,气缸的内部结构就开始工作。
气缸的内部是分成气封两个
腔体的,一个腔体里的气体叫做控制气体,当控制气体被压缩并排出时,会推动活塞和连
杆向前或向后移动。
以垂直安装的亚德客SCT气缸为例,当控制气体从进气口进入第一腔体中时,活塞和
连杆会向上移动。
在不断输入控制气体的过程中,活塞和连杆会一直向上移动,直到气缸
顶部到达上限位置。
当需要气缸工作完成时,控制气体从进气口流入第二个腔体,压缩气体迫使活塞和连
杆向下移动。
当活塞和连杆到达下限位置时,控制气体从出气口中放出。
在气缸的运作过程中,密封件起着关键的作用。
当控制气体从一个腔体排放出来时,
密封件会防止气体从气缸的其他部分泄漏。
总结一下,亚德客SCT气缸的工作原理就是将控制气体输入气缸,压缩气体推动活塞
和连杆运动,最后通过出气口排放控制气体来完成气缸的工作。
它是一种非常实用的气动
元件,广泛应用于各种工业领域。
气缸传感器的工作原理
气缸传感器的工作原理主要是通过测量气缸的位置和运动状态来实时监测和控制气缸的工作。
具体工作原理如下:
1. 磁场感应原理:气缸传感器一般通过在气缸的活塞或活塞杆上安装一个磁体,当气缸工作时,活塞或活塞杆会带动磁体一起运动。
利用磁场感应原理,传感器可测量磁体的位置和运动状态。
2. 磁敏元件或霍尔元件:气缸传感器中的磁敏元件或霍尔元件会感应到磁体的磁场变化,将这些变化转化为电信号输出。
3. 信号处理:传感器将信号送至信号处理器中进行处理,通过滤波、放大、线性化等处理操作,使信号更加稳定和准确。
4. 输出信号:处理后的信号将转化为数字信号或模拟信号,输出给控制系统或显示设备进行显示和控制操作。
总结来说,气缸传感器通过感应气缸上的磁体的位置和运动状态,将其转化为电信号并进行处理,最终输出给控制系统,以实时监测和控制气缸的工作。
神威气动 文档标题:airtac气缸传感器
airtac气缸传感器的介绍:
引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能;气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域:印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等等。
二、气缸种类:
①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。
②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。
③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。
它的密封性能好,但行程短。
④冲击气缸:这是一种新型元件。
它把压缩气体的压力能转换为活塞高速(10~20米/秒)
运动的动能,借以做功。
⑤无杆气缸:没有活塞杆的气缸的总称。
有磁性气缸,缆索气缸两大类。
做往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴做摆动运动,摆动角小于280°。
此外,还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构:
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成,其内部结构如图所示:
2:端盖
端盖上设有进排气通口,有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁,为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。
3:活塞
活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气,设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。
耐磨环长使用聚氨酯、
神威气动 聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短,易引起早期磨损和卡死。
活塞的材质常用铝合金和铸铁,小型缸的活塞有黄铜制成的。
4:活塞杆
活塞杆是气缸中最重要的受力零件。
通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀,并提高密封圈的耐磨性。
5:密封圈
回转或往复运动处的部件密封称为动密封,静止件部分的密封称为静密封。
缸筒与端盖的连接方法主要有以下几种:
整体型、铆接型、螺纹联接型、法兰型、拉杆型。
6:气缸工作时要靠压缩空气中的油雾对活塞进行润滑。
也有小部分免润滑气缸。
四、气缸工作原理:
1:根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了,输出力不够,气缸不能正常工作;但缸径过大,不仅使设备笨重、成本高,同时耗气量增大,造成能源浪费。
在夹具设计时,应尽量采用增力机构,以减少气缸的尺寸。
2:下面是气缸理论出力的计算公式:
F:气缸理论输出力(kgf)
F′:效率为85%时的输出力(kgf)--(F′=F×85%)
D:气缸缸径(mm)
P:工作压力(kgf/C㎡)
例:直径340mm的气缸,工作压力为3kgf/cm2时,其理论输出力为多少?芽输出力是多少?
将P、D连接,找出F、F′上的点,得:
F=2800kgf;F′=2300kgf
神威气动 在工程设计时选择气缸缸径,可根据其使用压力和理论推力或拉力的大小,从经验表1-1中查出。
例:有一气缸其使用压力为5kgf/cm2,在气缸推出时其推力为132kgf,(气缸效率为85%)问:该选择多大的气缸缸径?
由气缸的推力132kgf和气缸的效率85%,可计算出气缸的理论推力为F=F′/85%=155(kgf)
由使用压力5kgf/cm2和气缸的理论推力,查出选择缸径为?63的气缸便可满足使用要求。
五:气缸图片展示:
抱紧气缸如下图:
神威气动 带阀气缸:
带锁气缸
迷你气缸
神威气动 笔型气缸
薄型气缸
手指气缸。
