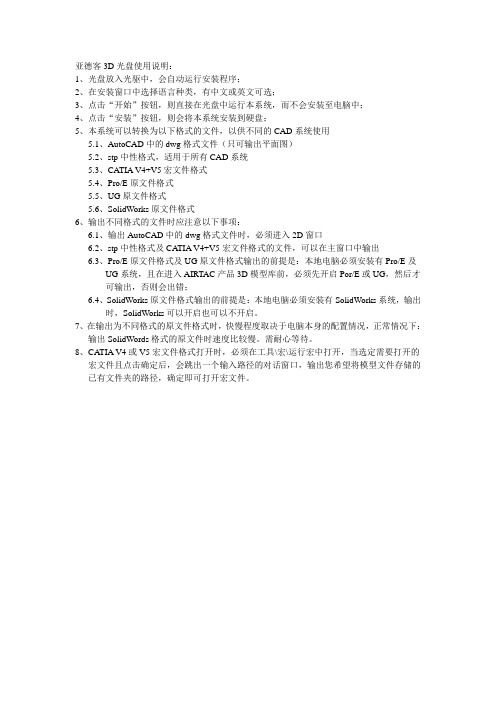

亚德客3D光盘使用说明：
1、光盘放入光驱中，会自动运行安装程序；
2、在安装窗口中选择语言种类，有中文或英文可选；
3、点击“开始”按钮，则直接在光盘中运行本系统，而不会安装至电脑中；
4、点击“安装”按钮，则会将本系统安装到硬盘；
5、本系统可以转换为以下格式的文件，以供不同的CAD系统使用
5.1、AutoCAD中的dwg格式文件（只可输出平面图）
5.2、stp中性格式，适用于所有CAD系统
5.3、CATIA V4+V5宏文件格式
5.4、Pro/E原文件格式
5.5、UG原文件格式
5.6、SolidWorks原文件格式
6、输出不同格式的文件时应注意以下事项：
6.1、输出AutoCAD中的dwg格式文件时，必须进入2D窗口
6.2、stp中性格式及CA TIA V4+V5宏文件格式的文件，可以在主窗口中输出
6.3、Pro/E原文件格式及UG原文件格式输出的前提是：本地电脑必须安装有Pro/E及
UG系统，且在进入AIRTAC产品3D模型库前，必须先开启Por/E或UG，然后才
可输出，否则会出错；
6.4、SolidWorks原文件格式输出的前提是：本地电脑必须安装有SolidWorks系统，输出
时，SolidWorks可以开启也可以不开启。

7、在输出为不同格式的原文件格式时，快慢程度取决于电脑本身的配置情况，正常情况下：
输出SolidWords格式的原文件时速度比较慢。

需耐心等待。

8、CATIA V4或V5宏文件格式打开时，必须在工具\宏\运行宏中打开，当选定需要打开的
宏文件且点击确定后，会跳出一个输入路径的对话窗口，输出您希望将模型文件存储的已有文件夹的路径，确定即可打开宏文件。

smc气缸工作原理
SMC气缸是一种常见的气动执行元件，它通过气压力来产生
力和运动。

其工作原理如下：
1. 气源供应：SMC气缸需要接入气源供应系统，通常是通过
压缩空气来提供动力。

气源系统中的压缩机会将空气加压，形成一定的气压。

2. 气压控制：气源经过调压器来控制气压的大小。

调压器通常根据应用需求来设置所需的工作压力。

3. 气压传递：经过调压器调整后的压缩空气通过管道传递到SMC气缸。

气缸通常设计有进气口和排气口，进气口接收气
源送入气缸内部，排气口用于在气缸工作时释放气体。

4. 活塞运动：气缸内部设有一个活塞，当压缩空气进入气缸时，活塞会受到气压力的作用，产生推力并沿着气缸的轴向运动。

活塞通常与负载连接，通过推拉负载完成工作。

5. 运动控制：为了控制SMC气缸的运动，通常会在气缸上安
装电磁阀，通过电磁阀的开关控制进气和排气口的开闭，从而控制气缸的运动方向和速度。

6. 限位控制：为了确保气缸的工作范围和安全性，气缸通常会配备限位器。

限位器可以设置气缸的最大行程和终止位置，当活塞到达限位位置时，限位器会停止进一步的运动。

通过以上工作原理，SMC气缸可以在许多自动化设备和工业
应用中实现各种动作，如推拉、抓取、夹持等。

它的简单结构、可靠性和高效性使其成为气动系统中的重要组成部分。

标题：亚德客气缸选型样本亚德客是全球知名专业生产各类气动器材的大型企业集团，致力于向客户提供满足其需求的气动控制元件、气动执行元件、气源处理元件、气动辅助元件等各类气动器材、服务和解决方案，为客户创造长期的价值和潜在的增长。

亚德客始创于1988年，现辖三大生产基地和一家营销中心，亚德客生产基地厂房面积达37万8千平方米，全球员工总计超过4500人，专业研发技术人员300多人，亚德客气缸选型样本总投资1.5亿美元，年生产能力达5,000万件套，产品畅销中国、东南亚、欧美等国家和地区。

亚德客在中国大陆地区拥有近百家直销分公司/营业部，亚德客气缸选型样本在全球更是有数千家经销商，主要位于欧洲、美洲及亚洲，形成了完善的销售网络和售后服务体系，可随时为客户提供便捷的服务。

亚德客以拓展集团生产和服务为未来发展的战略目标，坚持走人本优先、改革创新和集团化道路。

秉承“人本、共享、发展、责任”的企业核心价值观，亚德客始终如一地贯彻“以客为尊”的经营理念，始终如一地坚持“以技术创新为核心，亚德客气缸选型样本以市场需求为导向”的经营方针，藉以不断完善“建立共好、责任承担、赏罚分明、学习成长”的集团文化，努力奋斗，自强不息，长久致力于全球工业自动化的持续发展。

XX亚德客工业股份XX（简称台亚）成立于1988年11月，前身系健良股份XX，1990年更名为台亚。

早期的台亚主要生产电磁阀，此后亚德客气缸选型样本陆续研发生产气缸、气源处理等产品。

目前，台亚产品以特殊规格气缸为主，拥有七大类十余系列数百个品种，年产量达到20万件套，主要供应XX本地市场，满足客户需求及时效性。

1998年，台亚在同行中率先通过“ISO9000质量管理体系认证”；2004年，台亚取得“ISO14000环境体系认证”及“CE认证”。

长期以来，台亚秉持“质量第一、交货准时”的服务精神及理念满足客户需求，亚德客气缸选型样本不断引进先进设备、生产工艺提升产品质量与品质。

1、气压传动标准件供应商：日本：SMC（中高端市场）、喜开理（CKD）、小金井（KOGANEI）等；中国：台湾亚德客（AirTAC）、华能、台湾新恭（SHAKO）、气立可（CHELIC）等；德国：费斯托（Festo）（高端市场）美国：博世力士乐（Bosch-Rexroth）、Park等。

英国：诺冠2、典型气动系统的组成：气动系统一般有方向控制阀、气动执行元件、各种气动辅助元件及气源净化元件组成。

3、压缩空气的压强一般为0.5~0.7MPa。

4、工厂内对于耗气量比较大或需要稳定气压的设备一般需要为设备单独添置储气罐。

5、常用的气动元件：1）气源处理组合单元：干燥机、干燥器、防湿气凝结管、空气过滤器、雾分离器、油雾分离器、除臭过滤器、自动排水器、电动式自动排水器、减压阀、过滤减压阀、缓慢启动电磁阀、电气比例阀、增压阀等2）气动控制元件：3通先到电磁阀、3通直动式电磁阀、3通气控阀、5通先导式电磁阀、5通气控阀、2通先导式电磁阀、2通直动式电磁阀、2通气控阀等3）气动执行元件：气动马达、喷枪、微型气缸CJ1、针形气缸CJP2/CJP、标准型气缸CJ2、自由安装型气缸CU、机械接合式无杆气缸MY1、磁偶式无杆气缸CY3B/CY3R、气动滑台MXH、导向轴承双缸气缸MXQ、带导杆气缸MGJ、双联/基本型气缸CXS、旋转夹紧气缸MK、止动气缸RSQ、行程可读出气缸CE1、叶片旋转气缸/齿轮齿条旋转气缸、摆动气缸CRQ2、伸摆气缸MRQ、气爪（平行式、支点式）/阔型气爪等4）电动执行元件5）真空元件：真空发生器、真空负压表、真空吸盘等；6）压力检测元件7）除静电元件8）辅助气动元件：空压机、储气罐、管接头6、熟悉气缸的型号1）（空间布局、动力特性、连接固定方式和配件信息等），熟悉标示和每个字母、数字的含义，并能快速查阅型录获得技术信息。

2）熟悉气缸的动力特性和空间布局。

像定位、夹紧等对于气缸输出力、速度和行程要求不高，或者要求停电不会造成安全事故隐患的场合，可考虑用单作用气缸，其他的情况一般采用双作用气缸；需要大动力时可用串联增压气缸，运动有精度要求时刻用带导杆气缸或滑台气缸。

smc气缸原理
SMC气缸是一种常用的执行元件，主要用于控制气体或液体
的运动。

其工作原理基于压缩空气或液体入口的高压作用下，通过活塞产生直线或旋转的机械运动。

SMC气缸通常采用双作用气缸的设计。

当气压进入气缸的一
个端口时，活塞会向一个方向运动，而当气压进入气缸的另一个端口时，活塞会向相反的方向运动。

这种设计使得SMC气
缸具有双向运动的能力。

此外，SMC气缸还可以通过调节进
气的压力和流量来控制其速度和力。

SMC气缸的一般结构包括气缸筒、活塞、活塞杆和密封件。

气缸筒是一个空心的管状零件，通常由铝合金或不锈钢制成。

活塞是一个与气缸筒配合且能够在其中往返运动的零件。

活塞杆连接活塞和外部装置，并能够传递活塞的运动力。

密封件则起到密封气缸内部气体的作用，以避免泄漏。

SMC气缸适用于各种自动化设备中，例如机械工业中的点焊机、冲床、包装机等。

它具有结构简单、体积小、重量轻、动作灵活、响应速度快、使用寿命长等优点。

同时，SMC气缸
还可以通过与其他控制元件结合使用，实现更加复杂的运动控制，例如位置控制、速度控制、力控制等。

总之，SMC气缸通过压缩气体或液体的力来驱动活塞，实现
机械运动。

其应用广泛，是自动化设备中不可或缺的重要元件。

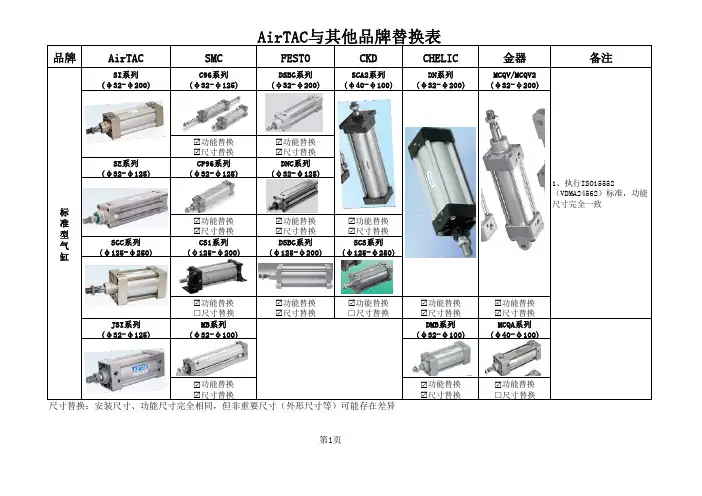

亚德客气动元件概述气动执行元件气动控制元件气源处理元件气动辅助元件客制化产品气动执行元件SE、SI、SGC/SG系列属ISO15552标准，SC、SU、执行AIRTAC标准（125以上执行ISO6430标准）气缸基本构造与工作原理1234568910111213141 缓冲密封圈2 磁石3 缓冲头4 气缸本体5 滑动轴承6 防尘密封圈7 前端盖8 前气口9 感应开关10 活塞杆11 活塞密封件12 导向环13 后端盖14 缓冲节流阀3、缓冲结束1、活塞即将进入缓冲区2、缓冲开始6、活塞快速前进4、活塞开始前进5、活塞慢速前进缓冲节流气缸的缓冲气缸的密封:气缸密封性能的好坏，是影响气缸性能的重要因素。
