亚德客标准气缸参数

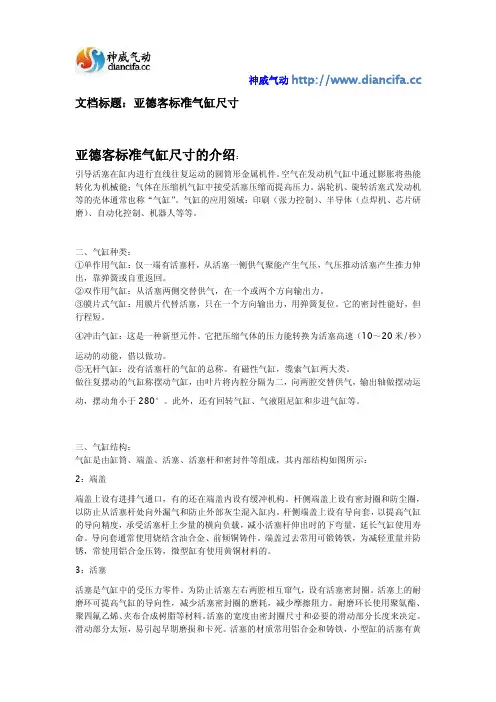

神威气动 文档标题：亚德客标准气缸尺寸亚德客标准气缸尺寸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

标准气缸尺寸气缸是一种常见的液压传动元件，广泛应用于工程机械、农业机械、航空航天、汽车等领域。

气缸的尺寸标准化对于确保其性能和可靠性具有重要意义。

本文将介绍气缸的标准尺寸，包括直径、行程、安装尺寸等方面的内容。

首先，气缸的直径是指气缸筒体的直径，通常采用公称直径进行标注。

常见的气缸直径有32mm、40mm、50mm等多种规格，不同直径的气缸适用于不同的工作场合，用户在选择气缸时应根据具体工作要求来确定合适的直径尺寸。

其次，气缸的行程是指活塞在气缸筒内的往复运动距离，也是气缸工作时产生的有效推力距离。

行程长度一般由工作要求来确定，常见的气缸行程有50mm、100mm、200mm等多种规格可供选择，用户在选型时需根据工作行程要求来确定合适的尺寸。

此外，气缸的安装尺寸也是非常重要的，包括气缸的安装孔径尺寸、安装螺纹尺寸、气缸与其他部件的连接尺寸等。

合理的安装尺寸能够确保气缸在工作时的稳定性和可靠性，减少因安装不当而导致的故障和损坏。

除了上述几个方面的尺寸外，气缸的标准尺寸还包括气缸的工作压力、工作温度、密封件尺寸等内容。

这些尺寸标准的制定和遵循，对于气缸的设计、制造和使用都具有重要意义，能够确保气缸的性能和可靠性。

总之，气缸的标准尺寸是确保气缸性能和可靠性的重要保障，用户在选择和使用气缸时应严格遵循相关的标准和规范，合理选择气缸的直径、行程、安装尺寸等参数，以确保气缸在工作时能够发挥最佳的效果，提高工作效率，降低故障率，延长使用寿命。

同时，制造厂家在设计和生产气缸时也应严格按照标准尺寸进行制造，确保产品质量和性能达到标准要求，为用户提供可靠的产品和服务。

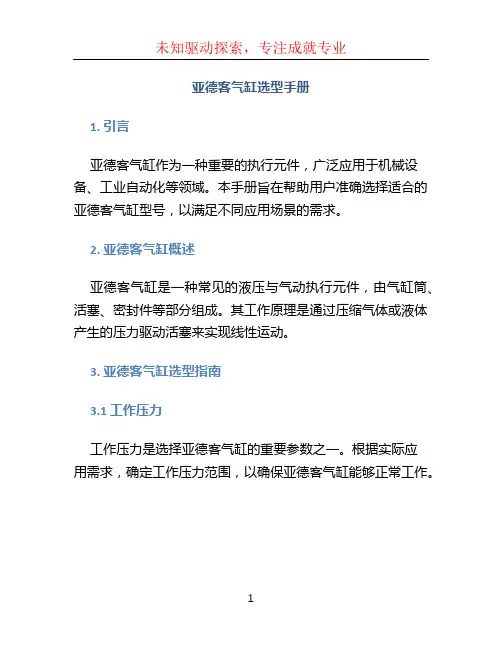

亚德客气缸选型手册1. 引言亚德客气缸作为一种重要的执行元件，广泛应用于机械设备、工业自动化等领域。

本手册旨在帮助用户准确选择适合的亚德客气缸型号，以满足不同应用场景的需求。

2. 亚德客气缸概述亚德客气缸是一种常见的液压与气动执行元件，由气缸筒、活塞、密封件等部分组成。

其工作原理是通过压缩气体或液体产生的压力驱动活塞来实现线性运动。

3. 亚德客气缸选型指南3.1 工作压力工作压力是选择亚德客气缸的重要参数之一。

根据实际应用需求，确定工作压力范围，以确保亚德客气缸能够正常工作。

3.2 运动速度运动速度也是亚德客气缸选型的关键因素。

不同应用场景对运动速度的要求不同，需根据实际应用场景确定亚德客气缸的运动速度。

3.3 有效行程有效行程是指亚德客气缸的最大行程范围。

根据实际应用中所需的行程范围，选择合适的亚德客气缸型号。

3.4 载荷能力亚德客气缸的载荷能力是指其可以承受的最大力。

在选型时，需要根据实际应用中所需承受的力来确定亚德客气缸的载荷能力。

3.5 环境条件环境条件对亚德客气缸的选型也有一定影响。

根据实际应用环境的温度、湿度等因素，选择适合的亚德客气缸型号。

4. 亚德客气缸选型实例4.1 实例一假设某机械设备需要使用亚德客气缸来实现线性运动，其工作压力为0.5 MPa，运动速度要求较高，有效行程为100 mm，载荷能力大约为500 N。

根据这些要求，可以选择亚德客气缸型号ACD-080。

4.2 实例二另一台机械设备的工作压力为1 MPa，运动速度要求适中，有效行程为200 mm，载荷能力约为1000 N。

根据这些要求，可以选择亚德客气缸型号ACD-120。

5. 亚德客气缸安装与维护选择合适的亚德客气缸型号后，正确的安装和定期维护对其性能和寿命起着重要作用。

请参考亚德客气缸的使用手册进行安装和维护操作。

6. 总结本手册通过介绍亚德客气缸的概述和选型指南，提供了选型亚德客气缸的基本知识和方法。

同时，通过实例的介绍，帮助用户更好地理解亚德客气缸的选型过程。

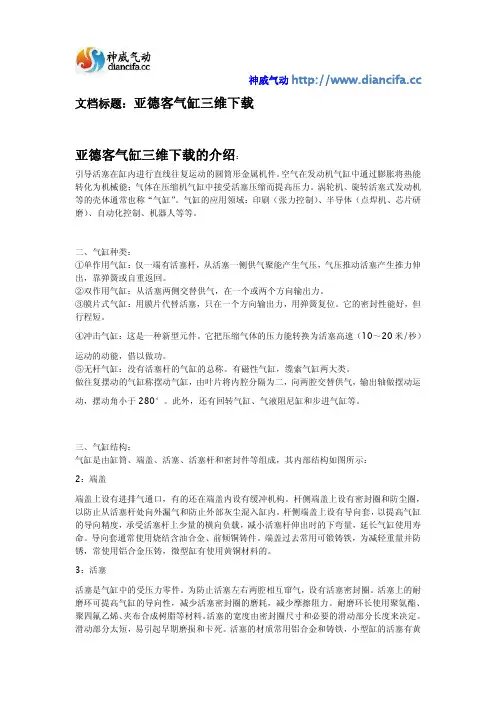

神威气动 文档标题：亚德客气缸三维下载亚德客气缸三维下载的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

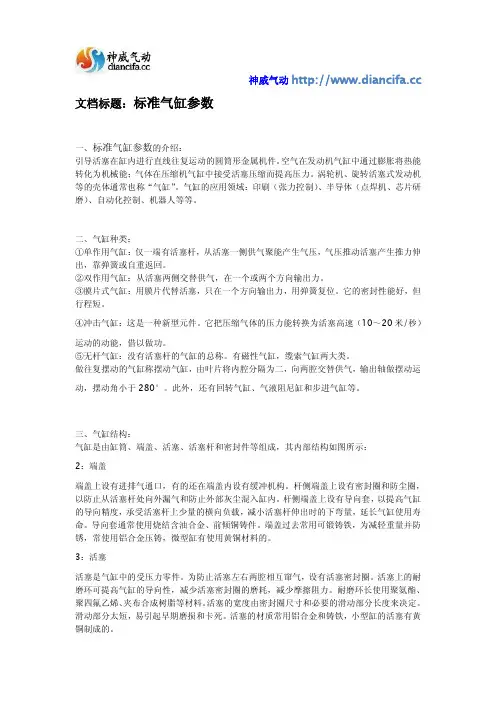

神威气动 文档标题：标准气缸参数一、标准气缸参数的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

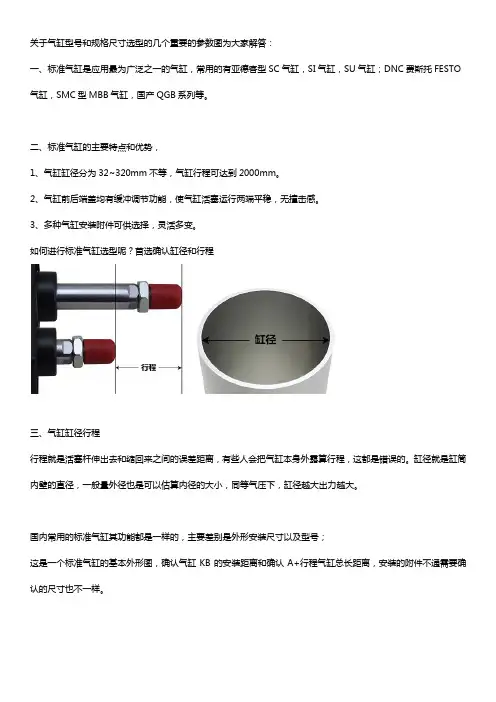

关于气缸型号和规格尺寸选型的几个重要的参数图为大家解答：一、标准气缸是应用最为广泛之一的气缸，常用的有亚德客型SC气缸，SI气缸，SU气缸；DNC费斯托FESTO 气缸，SMC型MBB气缸，国产QGB系列等。

二、标准气缸的主要特点和优势，1、气缸缸径分为32~320mm不等，气缸行程可达到2000mm。

2、气缸前后端盖均有缓冲调节功能，使气缸活塞运行两端平稳，无撞击感。

3、多种气缸安装附件可供选择，灵活多变。

如何进行标准气缸选型呢？首选确认缸径和行程三、气缸缸径行程行程就是活塞杆伸出去和缩回来之间的误差距离，有些人会把气缸本身外露算行程，这都是错误的。

缸径就是缸筒内壁的直径，一般量外径也是可以估算内径的大小，同等气压下，缸径越大出力越大。

国内常用的标准气缸其功能都是一样的，主要差别是外形安装尺寸以及型号；这是一个标准气缸的基本外形图，确认气缸KB的安装距离和确认A+行程气缸总长距离，安装的附件不通需要确认的尺寸也不一样。

四、标准气缸用法兰板安装需要确认的尺寸，前法兰安装需要确认：法兰到活塞杆红色线的距离和法兰板BD，BF的安装孔距。

如果是后安装同理也只要保证法兰到气缸顶端的距离，这个时候气缸本身的安装孔距就并不重要了。

五、标准气缸FA图用CACB附件安装确保DE孔的直径孔和中心点到气缸活塞顶端的距离，气缸的本身安装孔距就无关要紧。

六、标准气缸CA图纸用LB脚坐安装需要确认AC+行程安装孔距的距离。

方便支架的安装，确认支架底部到活塞杆的中间距离和伸缩长度。

七、标准气缸LB图TC和TCM中摆附件支架安装保证TC中间轴到气缸的顶端的距离八、标准气缸TC图标准气缸的附件是种类最多的，不同的附件能在各种工作环境下保证气缸的安装使用，能达到意想不到的效果。

九、气缸结构是由缸筒、端盖、活塞、活塞杆和密封件等组成.1.缸筒缸筒的内径大小代表了气缸输出力的大小。

活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8μm。

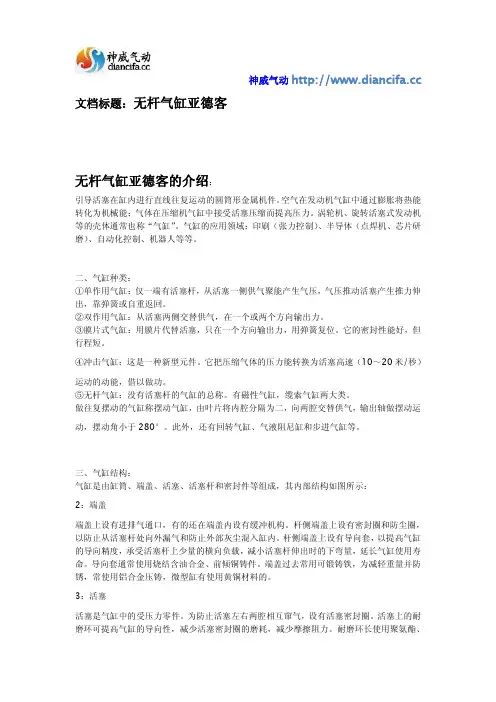

神威气动 文档标题：无杆气缸亚德客无杆气缸亚德客的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、神威气动 聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

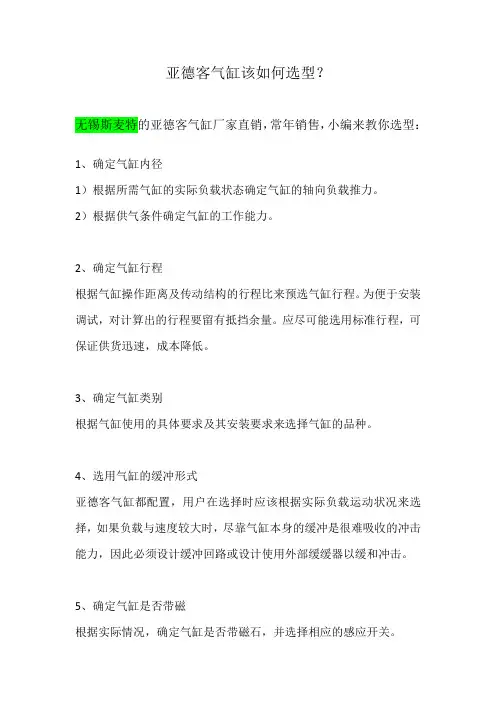

亚德客气缸该如何选型？
无锡斯麦特的亚德客气缸厂家直销，常年销售，小编来教你选型：
1、确定气缸内径
1）根据所需气缸的实际负载状态确定气缸的轴向负载推力。

2）根据供气条件确定气缸的工作能力。

2、确定气缸行程
根据气缸操作距离及传动结构的行程比来预选气缸行程。

为便于安装调试，对计算出的行程要留有抵挡余量。

应尽可能选用标准行程，可保证供货迅速，成本降低。

3、确定气缸类别
根据气缸使用的具体要求及其安装要求来选择气缸的品种。

4、选用气缸的缓冲形式
亚德客气缸都配置，用户在选择时应该根据实际负载运动状况来选择，如果负载与速度较大时，尽靠气缸本身的缓冲是很难吸收的冲击能力，因此必须设计缓冲回路或设计使用外部缓缓器以缓和冲击。

5、确定气缸是否带磁
根据实际情况，确定气缸是否带磁石，并选择相应的感应开关。

6、选择气缸的安装方式
根据气缸使用其安装要求来要求选择气缸的安装方式。

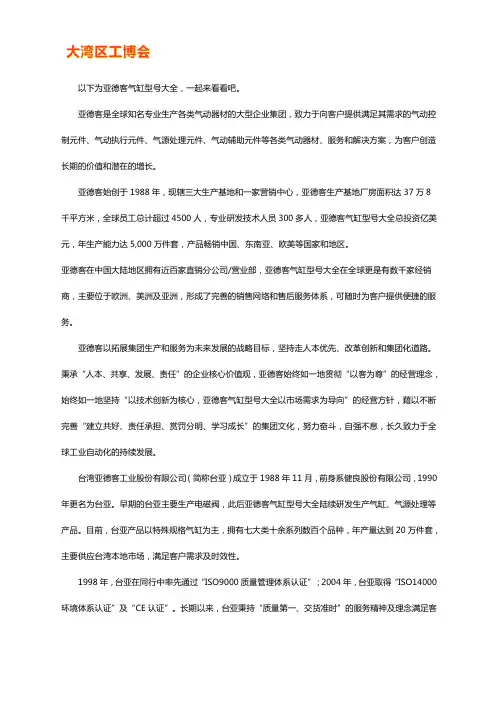

以下为亚德客气缸型号大全，一起来看看吧。

亚德客是全球知名专业生产各类气动器材的大型企业集团，致力于向客户提供满足其需求的气动控制元件、气动执行元件、气源处理元件、气动辅助元件等各类气动器材、服务和解决方案，为客户创造长期的价值和潜在的增长。

亚德客始创于1988年，现辖三大生产基地和一家营销中心，亚德客生产基地厂房面积达37万8千平方米，全球员工总计超过4500人，专业研发技术人员300多人，亚德客气缸型号大全总投资亿美元，年生产能力达5,000万件套，产品畅销中国、东南亚、欧美等国家和地区。

亚德客在中国大陆地区拥有近百家直销分公司/营业部，亚德客气缸型号大全在全球更是有数千家经销商，主要位于欧洲、美洲及亚洲，形成了完善的销售网络和售后服务体系，可随时为客户提供便捷的服务。

亚德客以拓展集团生产和服务为未来发展的战略目标，坚持走人本优先、改革创新和集团化道路。

秉承“人本、共享、发展、责任”的企业核心价值观，亚德客始终如一地贯彻“以客为尊”的经营理念，始终如一地坚持“以技术创新为核心，亚德客气缸型号大全以市场需求为导向”的经营方针，藉以不断完善“建立共好、责任承担、赏罚分明、学习成长”的集团文化，努力奋斗，自强不息，长久致力于全球工业自动化的持续发展。

台湾亚德客工业股份有限公司（简称台亚）成立于1988年11月，前身系健良股份有限公司，1990年更名为台亚。

早期的台亚主要生产电磁阀，此后亚德客气缸型号大全陆续研发生产气缸、气源处理等产品。

目前，台亚产品以特殊规格气缸为主，拥有七大类十余系列数百个品种，年产量达到20万件套，主要供应台湾本地市场，满足客户需求及时效性。

1998年，台亚在同行中率先通过“ISO9000质量管理体系认证”；2004年，台亚取得“ISO14000环境体系认证”及“CE认证”。

长期以来，台亚秉持“质量第一、交货准时”的服务精神及理念满足客户需求，亚德客气缸型号大全不断引进先进设备、生产工艺提升产品质量与品质。

SC32X25亚德客气缸本文由鼎誉自动化提供型号：SC32X25 品牌：亚德客类别：标准气缸气缸简介：亚德客SC32X25标准气缸的原理是气压传动中将压缩气体的压力能转换为机械能的气动执行元件。

气缸有做往复直线运动的和做往复摆动的两类。

做往复直线运动的气缸又可分为单作用、双作用、膜片式和冲击气缸4种。

引导活塞在其中进行直线往复运动的圆筒形金属机件。

工质在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

气缸选型：气缸特性：1、亚德客SC32X25标准气缸2、活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；3、为拉杆式气缸，前后盖与铝管缸体用支柱连接，可靠性好；4、与ISO15552标准气缸相比，同缸径SC系列气缸长度小；5、气缸缓冲调节平稳；6、多种规格的气缸及气缸安装附件可供客户选择使用；7、选择耐高温密封材料，可保证气缸在150℃条件下正常工作。

气缸技术参数：气缸安装与使用：1、工作中負載有變化時,應選用輸出力充裕的氣缸;2、在高溫或者腐蝕性條件下,應選用相應的耐高溫或耐腐蝕性氣缸;3、在濕度大,粉塵多,或者有水滴、油塵、焊渣的場合,氣缸應採取必要的防護措施;4、氣缸接入管道前,必須清除管道內髒物,防止雜物進入氣缸內;5、氣缸使用介質應經過40um以上濾芯過濾後方可使用;6、在低溫環境下,應採取抗凍措施,防止系統中的水分凍結;7、氣缸使用前應經空載試運轉,運轉前將緩衝調至最小,逐步放鬆,以免產生過大衝擊而損傷氣缸;8、氣缸在工作過程中應盡可能避免受側向載荷,以維持氣缸的正常工作和延長使用壽命;9、氣缸拆下長時間不使用,要注意表面防銹,進排氣口應加防塵堵塞帽。

气缸功能符号：。

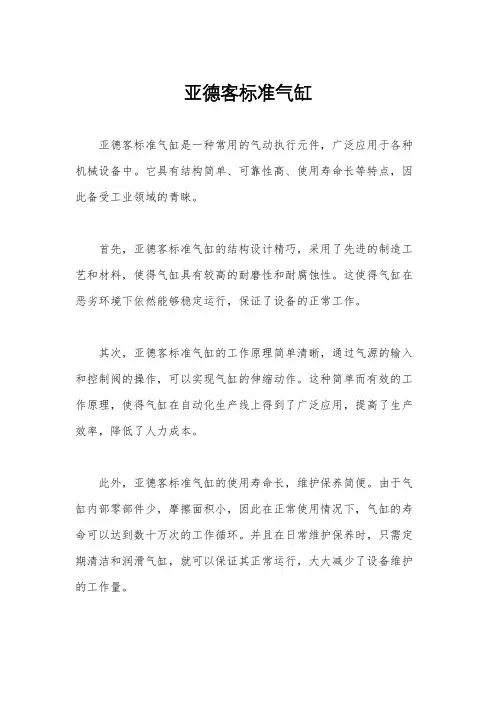

亚德客标准气缸
亚德客标准气缸是一种常用的气动执行元件，广泛应用于各种机械设备中。

它具有结构简单、可靠性高、使用寿命长等特点，因此备受工业领域的青睐。

首先，亚德客标准气缸的结构设计精巧，采用了先进的制造工艺和材料，使得气缸具有较高的耐磨性和耐腐蚀性。

这使得气缸在恶劣环境下依然能够稳定运行，保证了设备的正常工作。

其次，亚德客标准气缸的工作原理简单清晰，通过气源的输入和控制阀的操作，可以实现气缸的伸缩动作。

这种简单而有效的工作原理，使得气缸在自动化生产线上得到了广泛应用，提高了生产效率，降低了人力成本。

此外，亚德客标准气缸的使用寿命长，维护保养简便。

由于气缸内部零部件少，摩擦面积小，因此在正常使用情况下，气缸的寿命可以达到数十万次的工作循环。

并且在日常维护保养时，只需定期清洁和润滑气缸，就可以保证其正常运行，大大减少了设备维护的工作量。

总的来说，亚德客标准气缸作为一种重要的气动执行元件，在工业自动化领域扮演着重要的角色。

其结构设计精巧、工作原理简单、使用寿命长的特点，使得它成为了众多机械设备中不可或缺的部件，为工业生产的高效运行提供了有力支持。

在未来的发展中，亚德客标准气缸将继续发挥重要作用，推动工业自动化技术的不断进步，为人们的生产生活带来更多便利和效益。

亚德客标准气缸亚德客标准气缸是一种常见的气动执行元件，广泛应用于各种机械设备中。

它具有结构简单、可靠性高、使用寿命长等特点，因此备受工业领域的青睐。

下面我们将从以下几个方面来介绍亚德客标准气缸的特点和应用。

首先，亚德客标准气缸的特点之一是结构简单。

它通常由气缸筒、活塞、活塞杆、密封件、导向件等部件组成，整体结构紧凑，安装方便。

其次，亚德客标准气缸的可靠性高。

它采用优质的材料制成，经过精密加工和严格测试，具有良好的密封性和稳定的工作性能。

此外，亚德客标准气缸的使用寿命长，能够在恶劣的工作环境下保持良好的工作状态，减少设备的维护成本和停机时间。

亚德客标准气缸在工业自动化领域有着广泛的应用。

它常用于各种机械设备中，如冲床、注塑机、压铸机、包装机械等。

在这些设备中，亚德客标准气缸能够实现各种动作控制，如顶推、拉伸、夹紧、升降等，提高生产效率，降低人工成本，保证产品质量。

另外，亚德客标准气缸还被广泛应用于工业机器人、自动化生产线等领域，为工业自动化提供了可靠的动力支持。

除此之外，亚德客标准气缸还在一些特殊领域得到了应用。

例如，在航空航天、船舶、军工等领域，由于其结构稳定、工作可靠，能够适应高温、低温、高压、低压等恶劣环境，因此被广泛应用于各种特殊设备中，发挥着重要的作用。

总的来说，亚德客标准气缸作为一种常见的气动执行元件，具有结构简单、可靠性高、使用寿命长等特点，广泛应用于工业自动化领域和一些特殊领域。

它在提高生产效率、降低成本、保证产品质量等方面发挥着重要作用。

随着工业自动化的不断发展，相信亚德客标准气缸将会有更广阔的应用前景。

亚德客气缸推力计算公式1. 基本原理。

- 对于亚德客气缸（以及一般的气缸），其推力的计算基于物理学中的压力与受力面积的关系。

根据公式F = P× S（F是力，P是压强，S是受力面积）。

- 在气缸中，压强P通常是指进入气缸的压缩空气的压强，受力面积S是指气缸活塞的有效受力面积。

2. 亚德客气缸活塞受力面积计算。

- 对于亚德客标准气缸（假设为单作用气缸，无杆腔进气推动活塞），如果气缸的内径为D（单位为m），那么活塞的有效受力面积S=frac{π D^2}{4}。

- 例如，如果亚德客气缸的内径D = 50mm = 0.05m，则S=frac{π×(0.05)^2}{4}- 先计算(0.05)^2=0.0025。

- 再计算(π×0.0025)/(4)，π取3.14，则S=(3.14×0.0025)/(4)=0.0019625m^2。

3. 亚德客气缸推力计算示例。

- 已知进入亚德客气缸的压缩空气压强P = 0.5MPa = 500000Pa（假设值），气缸内径D = 50mm（前面已计算出S = 0.0019625m^2）。

- 根据公式F = P× S，则气缸的推力F=500000×0.0019625 = 981.25N。

4. 考虑摩擦力等因素（实际应用情况）- 在实际应用中，气缸运动时会受到摩擦力、密封件的阻力等因素的影响。

- 一般情况下，这些阻力会使实际的推力略小于理论计算值。

如果要更精确地计算实际可用推力，需要考虑这些因素。

例如，假设摩擦力等阻力产生的压强损失为Δ P = 50000Pa，则实际的有效压强P'=P-Δ P = 500000 - 50000=450000Pa。

- 重新计算推力F'=P'× S = 450000×0.0019625 = 883.125N。

亚德客滑台气缸参数【原创版】目录1.亚德客滑台气缸概述2.亚德客滑台气缸参数3.亚德客滑台气缸的安装与使用注意事项4.亚德客滑台气缸的优点5.结论正文一、亚德客滑台气缸概述亚德客滑台气缸是一种采用压缩空气作为动力，将空气压力能转换为机械能的装置。

它主要用于驱动滑台等设备，实现自动化生产线上的各种动作。

亚德客气缸以其精湛的制造工艺、优质的性能和稳定的可靠性，在市场上享有很高的声誉。

二、亚德客滑台气缸参数亚德客滑台气缸的参数主要包括以下几个方面：1.型号：例如 HLS12X10S、HLS12X10SB、HLS12X10SBS、HLS12X10SB 等。

2.规格：包括缸径、行程、安装方式等，例如缸径为 12mm，行程为 10mm 等。

3.工作压力：气缸的工作压力通常在 0.4-1.0MPa 之间，不同型号和规格的气缸工作压力可能会有所不同。

4.缓冲器：部分型号的亚德客滑台气缸配有油压缓冲器，用于减少气缸在行程末端的冲击力，保护气缸和负载设备。

三、亚德客滑台气缸的安装与使用注意事项1.在安装亚德客滑台气缸时，应确保气缸与负载设备之间的连接牢固可靠，避免因连接不良导致的意外损坏。

2.气缸的工作压力应根据实际负载情况进行调整，过高或过低的工作压力都可能导致气缸性能下降或损坏。

3.在使用过程中，应定期检查气缸的运行状况，发现异常应及时停机检查，避免因故障导致的事故发生。

四、亚德客滑台气缸的优点1.结构简单，维护方便：亚德客滑台气缸的结构相对简单，故障率低，维护起来十分方便。

2.动作平稳，噪音低：亚德客滑台气缸采用压缩空气作为动力，其动作平稳，噪音相对较低。

3.性价比高：亚德客滑台气缸具有较高的性能价格比，为消费者提供了实惠的选择。

五、结论总的来说，亚德客滑台气缸具有结构简单、性能稳定、动作平稳、噪音低、性价比高等优点，是自动化生产线上理想的驱动设备。

标准气缸型号规格内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）"收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展。

气缸的尺寸规格主要以气缸的缸筒内径和活塞行程分类；也有按活塞杆直径和杆端螺纹尺寸分类的方法。

下面介绍下气缸的规格尺寸及行程.气缸的缸筒内径尺寸见表5。

4，摘自GB2348-80（IS03320）液压气动系统及元件一缸径及活塞杆外径系列。

气缸可按缸径进行如下分类：1) Φ2。

5~Φ6mm的为微型气缸；2) Φ8～Φ25mm的为小型气缸；3）Φ32~Φ320mm的为中型气缸；4) 大于Φ320mm的为大型气缸.气缸活塞行程系列按照优先次序分成三个等级顺序选用，如表5。

4所示. 国际标准IS06430、6431中推荐活塞公称行程允差见表5。

5。

当行程〉1250mm时，其公称行程允差由供需双方确定。

活塞杆外径尺寸系列如表5。

6所示。

气缸活塞杆常用螺纹尺寸如表5.7所示。

气缸推力计算公式来源：通明除尘设备，专业除尘器除尘配件制造商发布时间：2012—2-18 9:50:10气缸-工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。

由此来选择气缸时应使气缸的输出力稍有余量。

若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。

在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。

气缸下面是气缸理论出力的计算公式:F：气缸理论输出力（kgf)F′：效率为85％时的输出力（kgf)－－（F′＝F×85％)D：气缸缸径(mm）P：工作压力（kgf／cm2）例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少？芽输出力是多少？将P、D连接，找出F、F′上的点，得:F＝2800kgf;F′＝2300kgf在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
