焊条电弧焊设备及主要工具

电弧焊设备工具及功能嘿，朋友们！今天咱就来唠唠电弧焊设备工具那些事儿。

你说这电弧焊啊，就好比是咱手里的一把神奇魔法棒！那电焊机，不就是这魔法的源头嘛。

它就像个大力士，源源不断地提供着能量，让焊条和焊件之间能擦出奇妙的火花。

焊条呢，那可是关键角色呀！就像个小战士，勇敢地冲在前面，和焊件来一场激烈的“战斗”。

不同的焊条有不同的脾气和本领呢，有的适合焊接厚钢板，有的则擅长对付薄金属片。

你可别小瞧了它，选对焊条，那焊接质量可就有保障啦！还有那焊钳，紧紧地握住焊条，就像我们的手紧紧抓住心爱的东西一样。

它把焊条送到该去的地方，让焊条能在合适的位置发挥作用。

再说说那防护用具吧，面罩、手套啥的。

这面罩啊，就像是我们的超级盾牌，保护我们的眼睛不被那耀眼的电弧光伤害。

你想想，要是没有它，那眼睛得多难受啊！手套呢，让我们能稳稳地抓住焊件，还能防止烫伤，多贴心呀！电弧焊的时候，那场面可热闹啦！噼里啪啦的声音，四溅的火花，就像一场小型的烟花表演。

但可别光顾着看“热闹”，得认真对待每一个细节呀！就像做饭一样，火候、调料都得恰到好处，焊接也一样，电流大小、焊接速度都得把握好。

电流大了，可能就会把焊件给烧穿了；电流小了呢，又焊不牢。

这不是跟炒菜盐放多放少一个道理嘛！而且啊，焊接可不是随随便便就能干好的活儿。

得有耐心，得细心，还得有那么一点点的艺术感。

焊缝要平整、美观，这可不是随便糊弄就能行的。

咱再想想，要是大桥的钢梁焊接不牢固，那多危险啊！要是家里的金属架子焊接得歪歪扭扭，那多难看呀！所以说呀，这电弧焊设备工具可都是宝，咱得好好珍惜，好好利用它们。

总之呢，电弧焊设备工具就像是一个小小的世界，里面充满了奇妙和挑战。

只要我们用心去探索，去尝试，就能在这个世界里创造出属于我们自己的精彩！怎么样，是不是觉得很有意思呀？赶紧去试试吧！。

焊条电弧焊的组成1. 介绍焊条电弧焊是一种常用的金属焊接方法，通过电弧的高温作用将焊条和工件熔化并连接在一起。

本文将详细介绍焊条电弧焊的组成。

2. 组成部分焊条电弧焊主要由以下几个组成部分构成：2.1 焊机焊机是焊条电弧焊的核心设备，用于产生所需的电流和电压。

一般来说，焊机由变压器、整流器和控制系统等部分组成。

•变压器：将输入的交流电转换为所需的低电压高电流输出。

•整流器：将交流电转换为直流电，以提供稳定的电弧。

•控制系统：用于调节输出的电流和电压，以满足不同工件和焊接要求。

2.2 焊枪焊枪是连接到焊机输出端的手持设备，用于传递电流和控制焊接过程。

它包括手柄、触发器、导线和喷嘴等部分。

•手柄：提供握持和操作便利性。

•触发器：控制电流的开关，通过按下触发器来开始和停止焊接。

•导线：将电流从焊机传递到焊条和工件。

•喷嘴：用于集中和保护电弧，同时冷却焊接区域。

2.3 焊条焊条是焊接过程中所使用的填充材料。

它由金属芯和外层药皮组成。

•金属芯：提供所需的填充材料，常见的金属芯有钢、铝、镍等。

•药皮：覆盖在金属芯表面，包含药剂和涂层，用于改善焊接性能和保护焊缝。

2.4 辅助设备除了上述主要组成部分外，还有一些辅助设备可以提高焊条电弧焊的效率和质量。

•焊接面具：用于保护焊工的眼睛免受强光和火花的伤害。

•手套、围裙等个人防护装备：用于保护焊工的身体免受火花和热量的伤害。

•冷却系统：用于冷却焊枪、喷嘴等部件，防止过热损坏。

•气体保护装置：用于提供惰性气体保护焊缝，防止氧化和污染。

3. 工作原理焊条电弧焊的工作原理如下：1.焊机产生所需的电流和电压。

2.通过焊枪的导线将电流传递到焊条和工件之间。

3.当触发器按下时，电流通过焊条形成电弧。

4.电弧的高温熔化了焊条和工件表面，形成熔池。

5.熔池冷却后形成焊缝，将工件牢固地连接在一起。

4. 应用领域焊条电弧焊广泛应用于以下领域：•建筑：用于连接钢结构、桥梁、管道等。

•船舶制造：用于船体、船板等的连接和修复。

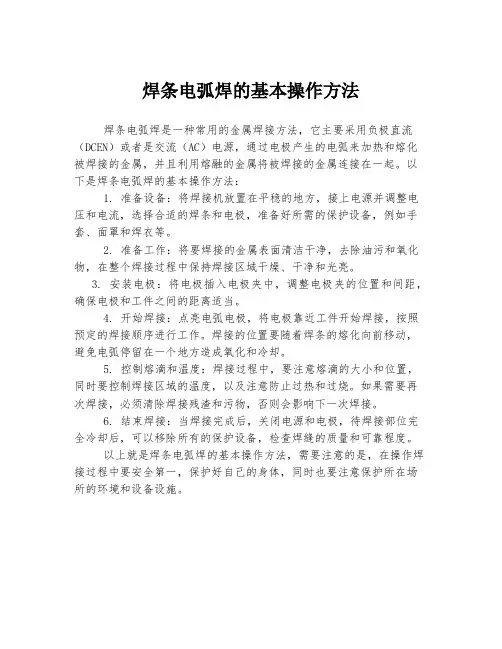

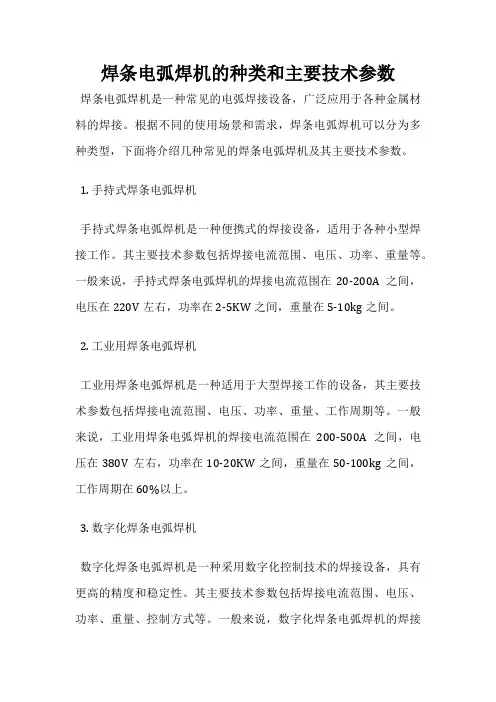

焊条电弧焊机的种类和主要技术参数
焊条电弧焊机是一种常见的电弧焊接设备，广泛应用于各种金属材料的焊接。

根据不同的使用场景和需求，焊条电弧焊机可以分为多种类型，下面将介绍几种常见的焊条电弧焊机及其主要技术参数。

1. 手持式焊条电弧焊机
手持式焊条电弧焊机是一种便携式的焊接设备，适用于各种小型焊接工作。

其主要技术参数包括焊接电流范围、电压、功率、重量等。

一般来说，手持式焊条电弧焊机的焊接电流范围在20-200A之间，电压在220V左右，功率在2-5KW之间，重量在5-10kg之间。

2. 工业用焊条电弧焊机
工业用焊条电弧焊机是一种适用于大型焊接工作的设备，其主要技术参数包括焊接电流范围、电压、功率、重量、工作周期等。

一般来说，工业用焊条电弧焊机的焊接电流范围在200-500A之间，电压在380V左右，功率在10-20KW之间，重量在50-100kg之间，工作周期在60%以上。

3. 数字化焊条电弧焊机
数字化焊条电弧焊机是一种采用数字化控制技术的焊接设备，具有更高的精度和稳定性。

其主要技术参数包括焊接电流范围、电压、功率、重量、控制方式等。

一般来说，数字化焊条电弧焊机的焊接
电流范围在20-500A之间，电压在220V或380V左右，功率在2-20KW之间，重量在10-50kg之间，控制方式可以是手动、半自动或全自动。

不同类型的焊条电弧焊机具有不同的技术参数和适用范围，用户在选择时应根据具体需求进行选择。

《焊工实训》一体化课程标准一、课程地位与任务（1）.能够自觉遵守课堂纪律，做到安全文明生产。

（2））.能够熟练掌握量具识读方法。

（3）.能够分析和描述手弧焊的方法和要求。

（4）.能够对加工件进行精度检测，并能根据检测结果确定修复方法进行检修。

（5）.能都熟练诊断典型常用设备在运转过程中出现的故障并修复和排除。

二、方法能力目标（1）.具有独立思考和分析问题、解决问题的能力。

（2）.能根据实际作业情况，利用网络等现代化手段查阅资料和信息处理。

（3）.具有操作大型现场任务和解决现场出现的偶发事件的能力。

（4）.具有大型现场作业方案设计和开拓创新的能力。

三、社会能力目标（1）.具有良好的沟通能力和团队协作精神。

（2）.具有吃苦精神和计划组织能力。

（3）.具有良好的产品质量意识和安全意识。

（4）.具有责任感、使命感和为社会服务与贡献意识。

二、整体教学设计思路（一）课程定位《焊工工艺学》是为适应“工学结合、校企合作”培养模式的要求，根据中国机械工业教育协会和全国职业培训教学工作指导委员会机电专业委员会组织制订的中等职业教育教学计划大纲编写的。

本课程标准主要内容包括：焊条电弧焊，焊条，焊接接头及质量检验，焊条电弧焊电源，焊接应力及变形，埋弧焊，气体保护电弧焊，气焊与气割，其他焊接方法及切割方法，常用金属材料的焊接，梁、柱框架金属结构件的焊接，压力容器的焊接和数控技术在焊接中应用的。

（二）课程开发思路本课程为一体化教学模式，重点采用项目教学法，利用布置任务，分析、讨论任务，完成任务，评估任务的教学方式进行。

根据学生已掌握的技能，进一步讨论、学习，本课程的开发思路就是紧紧围绕与企业接轨，根据企业实际情况，针对企业中常用的典型设备以及设备在运转中出现的常用故障及其原因进行分析、讨论和排除维修。

从而培养学生的思考能力、动手能力和解决问题的能力，以适应将来企业的需求。

三、与前后课程的联系（一）与前续课程的联系本课程是学习焊工基本操作技能、加深与指导对本课程的理解和学习，使焊工基本操作技能水平提高。

电弧焊施工工艺为提高公司钢结构制作和焊接质量，提高工人手工药皮焊条焊接技术，提高钢结构制作水平，特编制电弧焊施工工艺一、工艺标准1 范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。

2 施工准备2.1 材料及主要机具2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。

按要求施焊前经过烘焙。

严禁使用药皮脱落、焊芯生锈的焊条。

设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。

按说明书的要求烘焙后，放入保温桶内，随用随取。

酸性焊条与碱性焊条不准混杂使用。

2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。

2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。

2.2 作业条件2.2.1 熟悉图纸，做焊接工艺技术交底。

2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。

2.2.3 现场供电应符合焊接用电要求。

2.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。

3 操作工艺3.1 工艺流程：作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查3.2 钢结构电弧焊接：3.2.1 平焊3.2.1.1 选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。

3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。

3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。

3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。

3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。

焊条电弧焊机的种类和主要技术参数焊条电弧焊机是一种常用的焊接设备，广泛应用于制造业、建筑业和维修行业等领域。

它由电源、焊条供给装置和电弧焊枪等组成，通过产生高温电弧将焊条和工件熔化并连接起来。

根据不同的应用需求和焊接材料，焊条电弧焊机有多种类型和主要技术参数。

一、焊条电弧焊机的种类1. 直流手持焊机：直流手持焊机是一种简单、易于操作的焊接设备，广泛应用于家庭维修和小型制造业。

它具有体积小、重量轻、便于携带的特点，适用于焊接各种金属材料。

2. 直流工业焊机：直流工业焊机是一种用于大型制造业的焊接设备，具有高功率、高效率的特点。

它适用于焊接厚板、重型结构和高强度材料，能够提供稳定的焊接电流和电弧弧稳定性。

3. 交直流手持焊机：交直流手持焊机是一种具有多功能的焊接设备，可实现直流焊接和交流焊接两种工艺。

它适用于各种焊接材料和焊接位置，具有焊接速度快、焊缝质量高的优点。

4. 逆变焊机：逆变焊机是一种采用逆变技术的新型焊接设备，具有体积小、重量轻、功率密度高的特点。

它能够提供稳定的焊接电流，并具有能量调节和电弧稳定性控制等功能，适用于高要求的焊接作业。

二、焊条电弧焊机的主要技术参数1. 额定输入电压：焊条电弧焊机的额定输入电压通常为220V或380V，根据不同的工作环境和电网要求选择合适的电压。

2. 额定输入功率：焊条电弧焊机的额定输入功率是指设备在正常工作状态下所消耗的电功率。

一般来说，额定输入功率越大，焊接能力越强。

3. 额定焊接电流：额定焊接电流是焊条电弧焊机能够提供的最大焊接电流。

根据不同的焊接要求和焊接材料选择合适的额定焊接电流。

4. 电弧稳定性：焊条电弧焊机的电弧稳定性是指设备在焊接过程中，电弧是否能够保持稳定。

好的电弧稳定性能够提高焊接质量和效率。

5. 焊接电流调节范围：焊条电弧焊机的焊接电流调节范围是指设备能够调节的最小和最大焊接电流。

较大的调节范围能够满足不同焊接要求。

6. 重复率：焊条电弧焊机的重复率是指设备在连续工作中，能够保持稳定的焊接电流和电弧弧稳定性的能力。

常用焊条电弧焊电源及焊条电弧焊其他设备和工具弧焊变压器1. 300型弧焊变压器1）BX3—（调节方法：粗调节：改变一、二次侧接线方法（接法Ⅰ或接法Ⅱ）125A 40～接法Ⅰ：空载电压75V，焊接电流调节范围为400A ～60V，焊接电流调节范围为115接法Ⅱ：空载电压细调节：转动手柄改变一、二次侧绕组的间距；间距增大，漏磁增加，焊接电流减小。

315型弧焊变压器BX1（2）—（铁芯外移，调节方法：转动手柄，移动铁芯，改变漏磁。

漏磁减小，电流增大；铁芯内移，漏磁减大，电流减小；）380A～调节范围：焊接电流调节范围为60接线方法：一次侧绕组两部分串联与电源连接；二次侧绕组两部分并联与焊接回路连接。

2.弧焊整流器弧焊整流器有硅弧焊整流器、晶闸管弧焊整流器、晶体管弧焊整流器等。

晶闸管弧焊整流器以其优异的性能已逐步代替了弧焊发电机和硅弧焊整流器，成为目前一种主要的直流弧焊电源。

）硅弧焊整流器：以硅二极管为整流元件1（．等—400常用型号：ZXG—160、 ZXG 2）晶闸管弧焊整流器：（晶闸管弧焊整流器是一种电子控制的弧焊电源，以晶闸管为整流元件，以获得所需的外特性及焊接参数（电流、电压）的调节。

性能优于硅整流弧焊电源，已成为一种主要的直流弧焊电源。

主要由三相降压变压器、三相晶闸管整流器、输出电抗器、电子控制线路等部分组成，其基本原理方框图如图所示630 400、— ZX5ZX5ZX5常用型号：—250 、—弧焊逆变器3.将直流转变为交流的变换称为逆变，实现这种变换的装置称为逆变器。

为焊接电弧提供电能，并具有弧焊方法所要求性能的逆变器，即为弧焊逆变器或称为逆变式弧焊电源。

各类逆变式逆变式弧焊电源已应用于多种焊接方法，逐步成为更新换代的重要产品弧焊逆变器的变流过程是：工频交流直流高、中频交流降压交流并再次变成直流，必要时再把直流变成矩形波交流。

因而在弧焊逆变器中可采用三种逆变体制。

(1)AC-DC-AC(2) AC-DC-AC-DC(3) AC-DC-AC-DC-AC(矩形波)多采用第二种系统，因此，可以把弧焊逆变器称为逆变式弧焊整流器。
