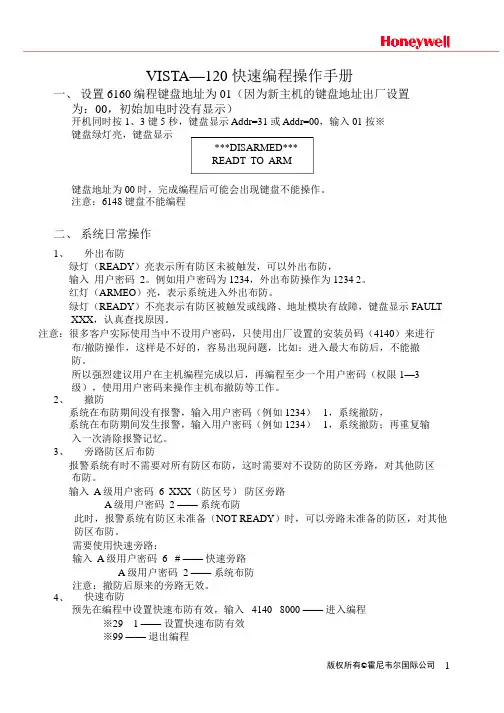

霍尼韦尔VISTA-120报警主机快速编程指南

霍尼韦尔VISTA-120报警主机快速编程指南
XMIT TO CONFIRM PRESS ※ TO SKIP
版权所有©霍尼韦尔国际公司
5
霍尼韦尔安防
继续按 ※，010 防区设置完成， 以后通过上面编号的地址码联接的探测器既定义为 010 防区，
010 ZT P RC IN ：L 按 ※ 键盘显示： 目前显示的是 010 防区的概要信息， 03 1 20 SL 1S
010 ZT P RC IN ：L
00 1 -- 010 ZONE RESPONSE NO RESPONSE 00
根据用户需要输入防区类型，现以周边防区（03）为例
版权所有©霍尼韦尔国际公司
4
霍尼韦尔安防
输入 03 ※ 键盘显示：
010 ZONE RESPONSE PERIMETER 03
按 ※ 键盘显示： 010 PARTITION 1 010 防区所属第 1 子系统（划分多个子系统时，输入该防区的子系统号） 按 ※ 键盘显示：
根据用户需要输入防区类型，现以周边防区（03）为例 输入 03 ※， 键盘显示： 011 ZONE RESPONSE
PERIMETER 03
按 ※ 键盘显示： 011 PARTITION 1 011 防区所属第 1 子系统（划分多个子系统时，输入该防区的子系统号） 按 ※ 键盘显示： 011 REPORT CODE 1st 00 2 nd 00 00 此项设定 011 防区通讯码， 1 st11 向第一报警中心发送报警信息，2 nd11 向第二报警中心发送报警信息 连续按 ※ ※ ※ 键盘显示： 011 INPUT TYPE
001 PARTITION 1
001 REPORT CODE
1st 00 2 nd 00 00
按 ※ 键盘显示： 001INPUT TYPE Hardwire 01 此项设定 001 防区的输入类型， 请输入防区输入类型的编号：（见表二） 表二： 输入类型 01 电路板上常规接线（Hardwire）001—009 防区可以使用 输入类型 06 序号式总线（Serial Poll）使用 4208SN、4193SN 和 4293SN 输入类型 07 双向开关式总线（Dip SW Poll）使用 4208U 输入类型 03 受监控无线（RF Xmitter） 输入类型 04 不受监控无线（Unsupevsd） 输入类型 05 无线按钮类型（Button RF） 按 ※ 键盘显示： 目前显示的是 001 防区的信息， 按 ※ 键盘显示： .

霍尼韦尔VISTA-128BPT250系列报警主机调试指南

霍尼韦尔VISTA-128BPT250系列报警主机调试指南
壁挂式双鉴探测器（DT7435) 手动报警按钮（269R)
红外对射探测器（HIBS)
一.设备认识 2.VISTA系列报警主机警号闪灯
报警系统示意图
双鉴探测器 手动报警按钮
双地址模块
RS485总线
VISTA系列主机板
警灯警号
红外对射探测器
单地址模块
报警接口
网络接口
控制键盘
HVB系列视频矩阵
管理电脑
12V+
电源地
打印机 黄色 蓝色
红色
黑色/绿色
报警主机
TB4的TXD TB4 CTS/DSR 端子6KEY+ 端子7KEY-
图6
二.设备连接
Vista-128网络接口模块IP-2000接线
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
Check XXX，请认真查找原因。 注意：使用安装员码（4140）来进行布/撤防操作，这样是不好的，容易出现问题， 比如：进入最大布防后，不能撤防。 新版本主机已预设置用户码1234，建议使用这个密码进行操作。 2，撤防 •如果系统在布防期间没有报警，输入用户密码（例如1234） 1，系统撤防， •如果系统在布防期间发生报警，输入用户密码（例如1234） 1，系统撤防；
主机有显示之后，如果没有接备用电池，就会发现布防时主机没有反应，这是因为主 机出厂设置低电压不容许布防，如果仍然要布防要做以下工作（慎重考虑）：
总线+（红色） 总线-（黑色）
4193SN
白色-消防专用 黑色 绿色-防区二 黄色-防区一
总线
图4
二.设备连接

霍尼韦尔VISTA-128BPT编程说明(详细对照)

霍尼韦尔VISTA-128BPT编程说明(详细对照)

Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)五、键盘常见显示中英文对照 (36)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。

功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。

霍尼韦尔VISTA-128BPT250系列报警主机调试指南

霍尼韦尔VISTA-128BPT250系列报警主机调试指南
模块不用接电阻，对好码以后需要短接，保持防区正常才能撤布防。
010 INPUT S/N ：L A 006-5540 ： 2
三.VISTA系列主机键盘操作
Vista-128/250BPT报警主机编程要点
11，出现这个对话框，直接按※键过去。
XMIT TO CONFIRM PRESS ※ TO SKIP
在系统中学习5800系列发射器 的序列号或总线回路上防区的 序列号。
三.VISTA系列主机键盘操作
Vista-128/250BPT报警主机编程要点
1，将VISTA128主机的电源、键盘连接好，防区端子加上2K电阻，
进入数据编程模式（注意：只有6160液晶键盘可以编程）：
输入4140 + [8] + [0] + [0] + [0] ，按*93进入菜单编程。
再重复输入一次清除报警记忆。 3，旁路防区 •报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防。 •输入 A级用户密码 6 XXX（防区号） 防区旁路。
注意：撤防后原来的旁路无效。
三.VISTA系列主机键盘操作
Vista-120/250BP第一次使用遇到的问题
新的VISTA128主机连接正确，第一次加电往往键盘没有显示，请做以下工作： 同时按[1] 和 [3]键，键盘会显示31（键盘地址），在30秒内从键盘输入01，键盘就会 正常显示了。 代表意义：更改键盘地址为01默认地址。
总线
探测器1-8防区
12V + -
注：4208SN需要单独供电 每个防区都需要并连一 个10K电阻。
图5
二.设备连接
Vista-128串行打印机和联动模块接线
J8 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

霍尼韦尔VISTABPT系列报警主机调试指南课件

霍尼韦尔VISTABPT系列报警主机调试指南课件
功能测试
单个功能测试
电源开关功能测试
显示屏幕测试
检查电源开关是否正常，确保主机能够正 常启动和关闭。
检查显示屏幕是否正常显示，无闪烁、无 乱码等现象。
按键功能测试
连接端口测试
对每个按键进行测试，确保按键功能正常 ，无卡滞、无失灵等现象。
检查所有连接端口是否正常，包括但不限 于报警输出、报警输入、通讯端口等。
02
CATALOGUE
硬件连接
电源连接
总结词
确保电源稳定，为报警主机提供 持续的电力供应。
详细描述
将电源线连接到报警主机的电源 接口，确保电源电压与主机要求 的电压相符。同时，确保电源线 接地，以防止电击风险。
通讯线连接
总结词
连接通讯线，实现主机与上位机软件 之间的数据传输。
详细描述
将串口通讯线一端连接到报警主机的 通讯接口，另一端连接到计算机的串 口。请确保通讯线连接稳定，避免数 据传输过程中的信号丢失或干扰。
测试主机的数据备份和恢复功能，确保数据安全 可靠。
报警功能测试
报警阈值设置测试
测试报警主机的报警阈值设置功能，确 保能够根据实际需求合理设置报警阈值
。
报警记录查询测试
测试报警主机的报警记录查询功能， 确保能够准确查询历史报警记录。
报警级别设置测试
测试报警主机的报警级别设置功能， 确保能够根据实际需求合理设置不同 报警级别的处理方式。
06
CATALOGUE
调试完成与收尾工作
数据记录与整理
调试过程中，需要实时记录报警主机 的各项参数、状态和报警信息，确保 数据的完整性和准确性。
调试完成后，对记录的数据进行整理 和分析，以便评估调试效果和优化报 警主机后，对报警主机进行复位 操作，确保设备恢复到初始状态。

霍尼韦尔Vista-128BPT报警主机编程说明(常用版)-工程服务部编辑

霍尼韦尔Vista-128BPT报警主机编程说明(常用版)-工程服务部编辑

Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。

功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。

霍尼韦尔Vista-128BPT报警主机编程说明(常用版)-工程服务部编辑

霍尼韦尔Vista-128BPT报警主机编程说明(常用版)-工程服务部编辑

Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。

功能框图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。

霍尼韦尔VISTA系列报警主机调试指南课件

霍尼韦尔VISTA系列报警主机调试指南课件

报警不触发
总结词
报警主机未能按照预设条件触发报警。
详细描述
首先检查报警主机的设置，确保报警条件正确配置。然后检查传感器是否正常工作，并确保传感器与主机之间的 连接良好。如果使用无线传感器，请确保无线接收器正常工作并且信号良好。如果问题仍然存在，可能需要更新 主机的固件或联系技术支持以获取进一步的帮助。
报警记录丢失
总结词
无法在报警主机上查看或导出报警记录。
详细描述
首先检查主机的存储空间是否充足，如果存 储空间不足，可能会导致报警记录丢失。然 后检查管理软件是否正常运行，并确保软件 与主机之间的连接正常。如果问题仍然存在 ，可能需要恢复主机的出厂设置或联系技术
支持以获取进一步的帮助。
CHAPTER
确认各设备接口连接正确，无 错接、漏接现象。
软件安装与配置
根据硬件配置，安装相应的 软件。
打开软件，按照要求进行基 本配置，如设置IP地址、子 网掩码等网络参数。
按照软件安装向导进行操作 ，遵循提示完成安装。
根据实际需求，进行高级设 置，如报警阈值、联动逻辑 等。
连接测试
使用连接线将报警主机与 其他相关设备连接起来。
定期清洁主机内部和外部，去除灰尘和污垢 ，保持主机的良好散热和运行状态。
测试报警显示动态效果
详细描述
检查报警显示在报警发生时的动态 效果，如闪烁、变色等，确保其符 合设计要求。
报警记录查询与导
总结词
查询历史报警记录
详细描述
通过软件或硬件按键查询历史报警记录，检查记录是否 完整、准确。
总结词
导出报警记录
详细描述
将历史报警记录导出至电脑或其他存储设备，以备后续 分析或备份。确保导出的数据格式正确、完整。

霍尼韦尔报警123VISTA120、250简易操作手册

霍尼韦尔报警123VISTA120、250简易操作手册

VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。

P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。

例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。

退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。

三、设置打印机（IP-2000输出）41408000*94*70 11111*71 1*72 1*73 0*99*99四、修改安装员密码安装员密码是最高级的密码，出厂设置为4140，现以0414为例41408000*00 0414*99五、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入甲级用户密码 2红灯（ARMEO）亮，表示系统外出布防2、撤防系统在布防期间没有报警，输入甲级用户密码1，系统撤防，系统在布防期间发生报警，输入甲级用户密码 1 两遍，3、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防，输入甲级用户密码 6 XXX（防区号）XXX（防区号）``````甲级用户密码 2报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防，输入甲级用户密码 6 #甲级用户密码 2撤防后原来的旁路无效。

霍尼韦尔VISTA系列报警主机调试指南

霍尼韦尔VISTA系列报警主机调试指南

8，防区输入类型编程：总线输入06 。
010 INPUT TYPE Serial Poll 06
9，下面还有3个选项，对于总线地址码编程可以不理会，直接按 ※ 键过去。
010 SMART CONTACT 1=YES 0=NO 0 010 V-PLEX RELAY 1=YES 0=NO 0 010 DOOR # （01-15） 00 010 INPUT S/N ：L A 006-5540 ： 1
Vista-120/250BP报警主机编程要点
11，出现这个对话框，直接按※键过去。
XMIT TO CONFIRM PRESS ※ TO SKIP 010 ZT P RC IN ：L 03 1 20 SL 1S
12，这是总的防区编程显示，确认无误后按※键过去。
（到此为止，一个防区的编程已经完成）
13，进入下一个防区011的编程，可以继续编程， 或者按000退出防区编程。
010 ZONE RESPONSE PERIMETER 03
P RC IN ：L 00 0 20 ---- 1
6，输入防区所属子系统号：比如 1
010 PARTITION 1
三.VISTA系列主机键盘操作
Vista-120/250BP报警主机编程要点
7，输入报告码：这里可以按3次 ※ 键跳过去。
010 REPORT CODE 1 st 00 2 nd 00 00
ADDRESS 01-30， 00=QUIT 17
8.输入面 READY TO ARM
123456789
21 22 23 24 25 26 27 28 29 30
J8
网络绿灯 12V+
电源红灯
通讯红灯 电源地
键盘绿线

霍尼韦尔Vista BPT报警主机编程说明 常用版 工程服务部编辑

霍尼韦尔Vista BPT报警主机编程说明 常用版 工程服务部编辑

Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。

功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。

霍尼韦尔安定宝VISTA-120报警主机编程指南

霍尼韦尔安定宝VISTA-120报警主机编程指南

VISTA-120编程指南设备的连接：1、首先拿到主机及键盘后，先把主机板安装到机箱内，找一根1米左右的四芯线连接键盘主机板和键盘的连接对应是：2、把分别把电阻接到1-8个防区（ZONE）上，第9防区用一根导线连接，然后接好变压器的连线，注意变压器的白色线接到主板的一号和二号端口上，蓄电池的两个红黑线插到主板上。

第一次通电及键盘的设定：3、准备工作做好后就可以通电了，注意最好是先通交流电在接上蓄电池，通电后键盘长鸣一声，键盘的READY灯长亮，这是要先定义一下编程键盘的ID地址，步骤是：通电后同时按住1、3键，键盘显示：输入数字00（主控键盘地址）按*登陆显示子系统定义及编程：4、如果客户要求分子系统，那么首先要设置有几个子系统并且要启用，以下是设置子系统的步骤：输入4140+8000进入编程菜单显示：5、按*94到下一个菜单显示：6、再按*94到下一个菜单显示：7、到这个菜单后输入*00 到子系统的定义，也就是说你要设置多少个子系统，就输入相应的号码，8、例如我们要定义3个子系统就输入3这时键盘会有三声确定音，进入一号子系统，键盘显示：9、输入*18进入设置，显示：10、输入1号启用1号子系统，后显示：11、1号子系统确定完毕后输入*91进入下个子系统，显示：12、输入2进入2号子系统，显示：13、输入*18进入设置，显示：14、输入1号启用2号子系统，后显示：15、2号子系统确定完毕后输入*91进入下个子系统，显示：16、输入3进入3号子系统，显示：17、输入*18进入设置，显示：18、输入1号启用3号子系统，后显示：19、以上就是子系统的设置步骤。

退出子系统输入*99两次，显示：防区编程（1-9主板自带防区）：20、输入*93进入主菜单编程,显示防区编程选项，如果显示其他的项目可以按*键直到显示以下菜单项为止，显示：21、按1进入防区编程，以下显示设置是否有效：22、按1确定以下编程有效，进入防区编程，显示：23、主板自带的防区为1-9号防区，从10-128防区为总线扩充防区，所以在防区编程里特别注意设备类型的选择，按*号键进入001号防区编程，以下显示该防区编程情况：24、首先要选择防区的类型，一般常用的防区类型对应项有以下一些：25、键盘显示以下信息为出厂设置的防区类型09为火警防区：26、一般常用的选择是03类型，输入03，显示：27、按*键到下个菜单项（子系统），出厂默认为1，如果没分子系统这里就不用改，如果有分子系统，可按照该防区对应的子系统号输入，显示：28、按*键到下个菜单项（防区报告码），出厂默认可能随着防区号的改变而有不同，这些不用改，只需默认就可以了，显示：29、按*键3次到下个菜单项（设备类型），主要的设备类型有以下几种：30、上面我们提到过了防区1-9为主板防区，所以001防区就必须选择1类型，而出厂设置就为01，所以就不用修改此类型，显示：31、按*键进入下个菜单项（该防区编程信息对照表格），显示：32、以上为001号防区的编程设置，按*键可进入下一个防区进行相应的编程。

霍尼韦尔VISTA-120报警主机编程指南

霍尼韦尔VISTA-120报警主机编程指南

17、
输入*18 进入设置，显示：
18、
输入 1 号启用 3 号子系统，后显示：
19、
以上就是子系统的设置步骤。退出子系统输入*99 两次，显示：
3
防区编程（1-9 主板自带防区）：
20、 输入*93 进入主菜单编程,显示防区编程选项，如果显示其他的项目可以按*键直到 显示以下菜单项为止，显示：
21、
13
以上所编程的继电器总体说明：
防区列表编程：
继电器编程完成后，输入 00 直到跳到列表编程里：
1、 输入 01 选择输入第 01 个防区列表内有那几个防区：
2、 例如有 001、002、008、015、046、048、089 个防区，则分别输入每输入一个防区后按 *一次表示确定。如果防区号未被定义，键盘会鸣叫一次显示：
55、 在 选 择 输 入 4208U 的设备类型里可以有两种输入 类型，一种是序列号式输入（设备类型输入 06），第二种是地址码型（设备类型 07）。 以下是两种方式的对应表格： ID 拨码开关方式：
对应防区号表格（地址码）：
8
对应防区号表格（序号式）：
56、
选择输入设备类型为 06，显示：
57、
49、
按*键到防区菜单对应表格，显示：
50、
按*键进入下个菜单（防区类型），显示：
51、
防区类型选择输入 03，显示：
52、
按*键进入子系统设置，如没分子系统就按*键进入下个菜单，如有分可输入该防区
对应的子系统号码，显示：
53、
按*进入防区报告码，显示：
54、
不用设置修改，按 3 次*键，键入下个菜单，设备类型编程，显示：
11
3、 按*键后显示要求输入继电器的动作方式，有 4 种选择：

霍尼韦尔VISTA-128 250BPT安装手册(详细对照)

霍尼韦尔VISTA-128 250BPT安装手册(详细对照)

HoneywellVISTA-128BPT/VISTA-250BPT安装手册中安消技术有限公司李林目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)IPM-VISTA SUPER II网络报警模块编程： (33)三、键盘日常使用操作 (37)1.布撤防操作 (37)2.子系统跳转 (37)四、主机常见问题解析 (38)五、键盘常见显示中英文对照表 (40)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。

功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K 电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。

霍尼韦尔VISTA 系列主机 IPM VISTA SUPER II模块标准编程指南

霍尼韦尔VISTA 系列主机 IPM VISTA SUPER II模块标准编程指南

VISTA系列主机+IPM VISTA SUPER II模块标准编程指南说明：IPM模块对接第三方软件平台，由于各代理商或平台相关技术各自编程方式的不一致，可能会导致平台软件上会出现各种不同的“异常”情况，如：布撤防信息收不到或平台软件不能对主机进行反控等各种情况，故特此将编程进行标准化，各代理商或软件平台的相关技术均按此编程。

VISTA128BPT/250BPT主机核心编程如下：具体界面如下：按四个0，到以下界面：输入为1，按*号下一步，输入地址为02，到如下界面：关键项，将设备类型地址改为01，按*号下一步，默认为0，不要修改，按*下一步，，默认为0，下一步，默认为0，下一步，默认为0，改为1，下一步，02地址配置完毕，自动到03地址，按*号下一步，关键项，默认为00，改为06，按*号下一步，按0下一步，03地址配置完毕，不需要到04了，按00退出地址编程，是否退出菜单模式？输入1，退出，这样，主机就到了主菜单模式了。

接下去要编程报告码了，以上的报告中，SYSTEM GROUP#2,#3,#4无需编程，只需要编程#1就可以了，界面如下：按*93，按两个0后，到如下界面：默认为0，改为1，进入报告码编程，默认不用动，按0下一步，默认为0，改为1，进入下一个界面，默认000，改为001，按*号，下一步，按*下一步，按*下一步，按*下一步，关键项，默认00，改为01，按*下一步，关键项，默认00，改为01，按*下一步，如果防区有超过16号防区的，请接着按*下一步，按*下一步，按*下一步，按*下一步，按*下一步，按*下一步，如果防区号有超过32号防区的，请接着按*下一步，每次16个防区为一组，方式同上。

如果没有更多的防区了，请按000，按*号下一步，是否退出报告码菜单？按0，不退出，进入了#1菜单，按1进入，默认如果不是01，请输入01，*号，两个地方均输入01，*号下一步，按此输入，下一步，按此输入，下一步，按此输入，下一步，按此输入，下一步，按此输入，下一步，按此输入，下一步，按此输入，下一步，按此输入，下一步，按此输入，下一步，按此输入，下一步，#1报告码编程完成，按1退出报告码编程是否退出菜单编程？按1退出，所有的编程均完成了，可以按*99退出编程，主机自动重启。

霍尼韦尔VISTA报警系统说明书

霍尼韦尔VISTA报警系统说明书

霍尼韦尔VISTA报警系统说明书VISTA-120＋6160简易编程指南一、设置6160编程键盘地址为01 开机同时按1 3键5秒，键盘显示Addr=31或Addr=xx，输入01按# 键盘绿灯亮，显示***DISARMED*** READT TO ARM 键盘地址为00时，完成编程后可能会出现键盘不能操作，6148键盘不能编程二、设置每个防区按防区接入类型区分共有6种：电路板上接线（Hardwire）001—009防区可以使用，编号01；受监控无线（RF Xmitter）编号03；不受监控无线（Unsupevsd）编号04；无线按钮类型（Button RF）编号05；序号式总线（Serial Poll）使用4193SN和4293SN，编号06；双向开关式总线（Dip SW Poll）使用4208U 编号07；（一）设置电路板上接线（Hardwire）防区，以001防区为例先将随机配的2K电阻按接线图接在VISTA—120的端子上进入编程模式输入4140 8000 （4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode *Fill # View 按*93 键盘显示ZONE PROG 1=TES 0=NO[按1进入防区编程键盘显示SET TO CONFIRM? 1=YES 0=NO 输入1 键盘显示ENTER ZONE NO. 000=QUIT 001 输入01（以001防区为例），按* 键盘显示001 ZT P RC IN ：L 09 1 ———目前显示的是001防区的信息，按* 键盘显示001ZONE RESPONSE Fire 09 目前001防区为火警防区，请根据具体情况输入防区类型的编号编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；编号03—周边防区，布防时有效，撤防时无效；编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区；编号07—24小时有声防区；编号09—火警防区；编号00—无用防区。
