Honeywell安防系统配置指南

目录1、报警系统方案 (1)1.1系统总体设计 (1)1.2系统功能 (2)1.2.1 紧急报警功能 (2)1.2.2 入侵报警功能 (3)1.2.3 设防、撤防功能 (3)1.2.4 防破坏及故障报警功能 (3)1.2.5 声光报警功能 (3)1.2.6 系统自检功能 (3)1.2.7 报警图像复核功能 (3)1.2.8 电源切换功能 (3)1.3功能实现 (4)1.4设计方案 (4)1.5报警设备选型及参数说明 (5)1.5.1 报警主机VISTA 120 (5)1.5.2 报警管理软件（IP-ALARM/4/10 ） (6)1.5.3 网络接口模块（IP2000） (7)1.5.4 4293SN单防区总线模块........................................................................ 错误!未定义书签。

1.5.5 红外双鉴探测器DT-6360STC (7)1.5.6 串行接口模块（4100SM） ................................................................... 错误!未定义书签。

1.5.7 可变文字英文键盘6160 (8)1、报警系统方案1.1 系统总体设计报警管理系统主要由前端的各种探测器、防区模块、控制主机、控制键盘等设备构成。

报警管理系统主要用于防范对XX的入侵报警，在XX各个不同的需要防御的位置，安装各种不同功能的报警探测装置，根据不同的需要设置壁挂双鉴探测器、吸顶双鉴探测器、红外对射、紧急报警按钮等，通过防盗报警主机的集中管理和操作控制，如布、撤防等，构成立体的安全防护体系。

当系统确认报警信号后，自动发出报警信号，提示相关管理人员及时处理报警信息，并通过与电视监控子系统的联动等功能的实现，达到很高的安防水平。

根据XX的特点，采用报警信号与监控系统进行软联动的方式，构成点面结合的立体综合防护；系统能按时间、区域、部位任意设防或撤防，键盘能实时显示报警部位和有关报警资料并记录，同时按约定启动相应的联动控制，联动本地视频录像存储；系统具有防拆及防破坏功能，能够检测运行状态故障。

霍尼韦尔健康舒适家居安防监控系统钻石山设计方案工程编号：20150331二零一五年三月霍尼韦尔家居系统优点1、提供符合每位客户需求的定制解决方案2、根据多年来的家居系统的经验和技术发展，提供可靠的解决方案3、同一品牌的家居系统集成确保质量可靠、服务周到霍尼韦尔家居系统的价值观智能由于先进信息技术的广泛应用，霍尼韦尔的客户享受着更高标准的生活方式。

安全霍尼韦尔为您提供了最全面防范的安全体系，如高科技集成防盗和防火系统，门禁系统等。

舒适霍尼韦尔通过使用其全球顶尖的自动化控制技术,在水处理、空气质量、温度、湿度、安防、燃气安全、灯光和家居智能等方面,为您提供全面舒适的居住环境.一、家庭安防监控系统简介：近年来，随着我国经济的迅速发展，城乡居民的生活水平有了显著的提高，尤其是城镇居民的居住条件不断改善,人们在解决了居住问题后，日益关心的是居住是否安全，人们在购房时，安全性是考察物业管理水平是否完善的一个重要条件。

尤其是那些流窜作案的犯罪分子，往往选择居民小区作为攻击目标，入室盗窃、抢劫、杀人案件屡屡发生，以往靠小区报安以人防为主的防范措施已满足不了人们的要求。

利用安全防范技术进行安全防范首先对犯罪分子有种威慑作用,使其不敢轻易作案。

如小区的安防系统、门窗的开关报警器能及时发现犯罪分子的作案时间和地点,使其不敢轻易动手.家庭安防应有两重含义，一是指生命安全,二是指财产安全.传统家庭安防是安装被动红外探测器,其特点是安装在室内，因此对室内无人值守时，其防盗保护财产的作用能够实现。

而新型智能家庭防盗报警系统在感应端通过磁头、红外、煤气、烟感、玻璃破碎等探测器来感应异常变化，当感应器感应到异常情况，就会自动报警并把警情发送至相关部门和人员的电话上，以便得到及时的处理,减少人员伤亡和财产损失.目前，家庭监控的业务模式是IP摄像机+各类报警探测设备+平台接入。

在这样的模式下，用户离开时布防，发生意外情况时触发报警,报警信息以短信形式及时发送给用户，同时启动警铃并联动IP摄像机进行预置位转动、抓拍图片、启动录像等程序.用户收到短信后通过PC 或手机登录并实时浏览现场视频，确认后采取处置措施,用户回来后撤防.而对于家庭安防系统的建立，现阶段还需要专业队伍的安装和服务。

防盗报警系统设计方案'防盗报警系统的组成防盗报警系统由现场探测器、现场控制器及监控中心三部分组成。

一个完整的防盗报警系统如下图所示:图1防盗报警结构示意图现场探测器现场探测器（传感器）主要有红外/微波双鉴探测器、红外对射探测器、门磁开关、玻璃破碎探测器等。

此外，为了防止发生抢劫事件以及在发生紧急情况时报警，在有需要的地方安装紧急按钮和脚挑开关等。

随着用户对防盗要求的进一步提高，单纯的室内报警已经不能满足要求，用户迫切希望能有一套将盗贼拒之于门外的防盗系统，因此，周界防范系统应运而生。

现场控制器现场控制器或防盗控制主机是带微处理器的控制器，当它接收到现场的报警信号时，一方面对现场报警点进行操作和控制，另一方面向监控中心传送有关的报警信息，在监控中心的显示屏上显示出来或在监控中心的打印机上把有关的报警信息打印记录下来。

现场控制器的主要功能有：接收带地址的报警信号有不同性质的防区，通过编程确定防区的性质可带控制键盘和液晶显示器，控制布防和撤防，有密码操作功能输出信号带动报警器和输出标准信号推动联动的设备与监控中心的通信功能③监控中心监控中心由高档微机（多媒体）、高分辨率的大型彩色显示屏、中英文打印机（可选卜不间断电源（UPS）以及与现场控制器的通信联接器组成。

此外，应有密码操作功能、图形功能、报警处理、报警、报表打印、资料处理以及与CCTV系统有联动功能的软件支持。

监控中心的主要功能是接受现场报警、显示及打印报警信息，显示报警现场平面图形，报警点有明显的闪烁。

对于与CCTV系统有联动功能的报警点输出信息到CCTV系统。

监控中心的另外一个主要功能是控制现场报警点的布防和撤防，或每天按时间程序进行布防和撤防。

】、防盗报警系统的设计原则通常，在大厦内部的主要设施和要害部门都要求设置防盗报警的装置，这些场所包括停车场、办公室、会议厅、会展厅、秘书室、保密室及其公共部分，中心周围及主要场所的出入口等。

防盗报警系统的设计应当从实际需要出发，尽可能地使系统的结构简单、质量可靠、操作方便，设计时应遵循的基本原则如下：系统必须可靠，具有自动防止故障的特性，这意味着即使工作电源发生故障，系统也必须处于后备电源供电的工作状态。

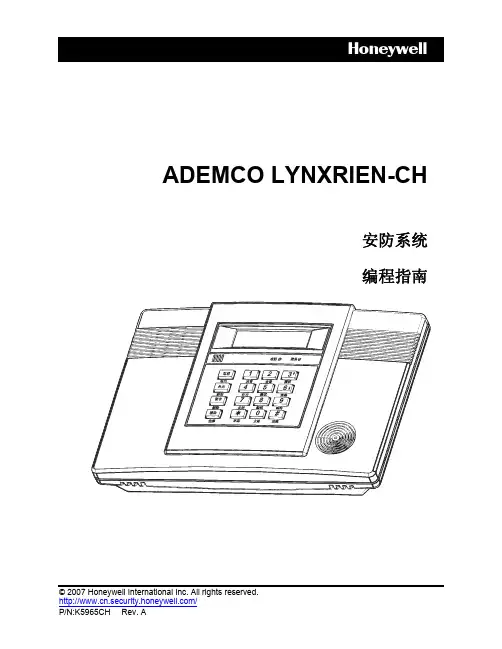

PREK5966CH 4/07 Rev. AADEMCO LYNXRIEN-CH安防系统快速指南 概述本快速指南通过使用默认安装设置，提供安装的基本操作步骤，可以帮助您简单快捷地安装可充电LYNXRIEN-CH。

需要更多详细信息和重要提示，请参考LYNXRIEN-CH安装指南。

安装LYNXRIEN-CH安装和电路连接步骤动作1. 如下安装控制器：a. 从底板上分离出前面板，并从前面板上拔下电缆提示：切勿从电路板上的对外连接器上拔下带式电缆，只能从主机前面板拔下电缆。

b. 安装后盖.2. 按如下步骤进行线路连接:a. 将拨入电话线连接到8位置插孔或端子2(TIP)和3(RING)。

b. 将手提电话线连接到RJ11插孔或端子4(TIP)和5(RING)。

提示：对于完全线路抢占，请查阅安装说明c. 如果使用，请将压电轰鸣器连接到端子10(+）和11(-)d. 如果使用，请将闹铃连接到端子11 (–)和12 (+).e. 将交流变压器的导线连接到端子15和16.3. 按如下步骤连接电源:a. 取下电池固定器。

b. 从底板上的胶带上撕下陈片。

c. 将电池组插入底板。

d. 安装电池固定器。

e. 将电池接头插入接线印刷电路板上的插座。

f. 小心地将带状电缆重新连接到主机前面板接头上（正确对准红线）。

g. 所有线路连接完毕后，将主机前面板卡入底板，使其被卡扣固定。

h. 将变压器插入一个 24 小时 220V交流无开关插座。

注: 充电式电池组需要 48 小时来充足电。

在四小时内或进入测试模式时，“电池低电压”信息会消失。

LYNXRIEN-CH 线路连接系统编程步骤动作1. 按如下步骤设置编程默认值:a. 进入编程模式: 安装人员代码 + 8 0 0。

b. 按*97，然后按1-4中一位数字，从LYNXRIEN-CH 设置默认值表中选择默认值。

2. 按如下步骤设置可变数据字段：a. RF 住宅ID代码 – 按 *24, 然后输入无线键盘需要的两位RF住宅ID。

2316 Plus控制主机安装手册目录手册使用说明 (3)家居配置 (3)安装 (3)控制主机接线 (4)系统加电 (5)键盘启动 (6)编程选项 (7)主机编程 (7)对液晶键盘编程 (8)安装员须知 (24)重要通知 (24)测试 (24)看门狗指示灯 (24)电话线路问题 (24)键盘操作指令集 (25)常见问题解答 (26)减少误报注意事项 (28)注释 (29)报警系统的局限性 (32)2316 Plus控制主机编程表格 (33)2316Plus控制主机安装手册键盘操作指令集LED键盘和ALPHA II键盘的大部分指令功能是相同的，只有少数的指令是ALPHA II键盘专用的。

下面的指令适用于LED及ALPHA II两种键盘：功能 注释按键布/撤防有延时[密码] [#]旁路防区 (n)[n] 是防区号码 # 1 - 16; 可能需要密码 [密码] [旁路] [n] [#]门铃开/关可能需要密码[密码] [*] [5] [#]用主码修改密码必须从用户1开始[主密码] [*] [0] [#] [用户号码][新密码] [#] [新密码] [#]清除报警记忆[*] [1] [#]退出编程[*] [#]火警键盘启动[F] (按住 3 秒)组旁路或布防布防系统，CL 30 - 3F, 数据位 3设定的组旁路防区都被旁路。

可能需要密码（留守布防） [密码] [*] [4] [#]组旁路或即时布防同上，但系统即时布防。

可能需要密 [密码] [*] [4] [7] [#] 或者码（即时留守布防）[密码] [*] [7] [4] [#]即时布防布防系统，延时防区转换成即时防区 [密码] [*] [7] [#](有外出延时，无进入延时), 可能需要密码键盘启动遥控编程若CL 0B(3)中使能; 可能需要密码 [密码] [*] [0] [2] [#]紧急救助键盘启动 [E] (按住 3 秒)紧急报警键盘启动 [P] (按住 3 秒)辅助电源复位复位设备接在5、6端子 [*] [6] [2] [#]主机复位 [Master 密码] [*] [6] [8] [#]电池测试电池电压低恢复以后用 [*] [6] [4] [#]警号测试可能需要密码 [密码] [*] [6] [3] [#]报警中心测试可能需要密码 [密码] [*] [6] [1] [#]步测 [*] [6] [0] [#]以下指令仅对 ALPHA II键盘有效：功能 注释 按键布防音开关[*] [5] [4] [#]布防确认音开关[*] [5] [1] [#]背景光开关[*] [8] [#]显示键盘型号、版本[*] [9] [#]门铃开关[*] [5] [3] [#]预警开关[*] [5] [2] [#]以下所列为只适用于安装员的键盘指令：功能 注释 按键ALPHA键盘编程开始对键盘进行编程[安装员密码] [*] [0] [1] [#]ALPHA键盘测试[*] [6] [7] [#]主机复位[安装员密码] [*] [6] [9] [#]主机编程开始对控制主机进行编程[安装员密码] [*] [0] [#]2316Plus控制主机安装手册减少误报注意事项本章节的内容可以帮助您来减少系统误报，第一栏是编程指令地址和数据位，第二栏是建议编程值和简单描述：编程项指令地址、数据位功能描述布防/密码09 (2) 密码 可以防止未经授权用户操作键盘，象布撤防、旁路、启动遥控编程等都需要密码。

霍尼韦尔Honeywell安防系统安装和设置指南霍尼韦尔(Honeywell)是全球领先的安防系统供应商之一，他们提供一系列的安全产品和解决方案，包括监控摄像头、入侵报警系统、无线安防系统等。

在本指南中，我们将为您介绍如何安装和设置霍尼韦尔安防系统。

1.选购合适的产品在安装和设置之前，您需要根据您的需求选择合适的霍尼韦尔安防产品。

您可以根据需要选择监控摄像头的数量和类型，入侵报警系统的传感器，以及无线安防系统的探测器等。

2.确定监控区域和安装位置在安装摄像头之前，您需要确定监控的区域和最佳安装位置。

根据您的需求，您可以选择将摄像头安装在室内或室外，并确保摄像头能够覆盖您想要监控的区域。

3.安装摄像头按照供应商提供的安装指南和说明书，将摄像头安装在您选择的位置上。

确保摄像头的固定牢固，并且摄像头的视野没有任何遮挡物，以确保最佳的监控效果。

4.连接摄像头和监控系统将摄像头与监控系统连接。

根据型号的不同，摄像头可以通过有线或无线的方式连接到监控系统。

对于有线连接，您需要将摄像头与监控系统的主控器使用电缆进行连接。

对于无线连接，您需要按照说明书中的指引进行无线连接。

5.设置监控系统一旦摄像头与监控系统成功连接，您可以开始设置监控系统。

首先，您需要确保监控系统的电源和网络连接正常。

然后，根据监控系统的操作指南，您可以设置摄像头的各种参数，比如分辨率、画面质量、录像时间等。

6.安装入侵报警系统对于入侵报警系统，您需要选择一个或多个传感器，将其安装在需要监控的区域。

传感器可以是门窗磁感应器、红外线传感器或玻璃破碎传感器等。

按照供应商提供的指南，将传感器安装在合适的位置上，并将其连接到报警主机。

7.设置入侵报警系统一旦传感器安装完毕，您可以开始设置入侵报警系统。

根据供应商提供的指南，您可以设置传感器的触发条件和报警方式。

您可以选择将报警信息发送到手机或电子邮件等方式，并根据需要设置报警延迟时间和报警停止条件。

8.安装无线安防系统对于无线安防系统，您需要选择一个或多个探测器，将其安装在需要监控的区域。

VISTA-l20是一款先进的多功能控制主机，它可分为8个子系统，同时使用常规四线，总线和无线防区(总共128个防区)，还可通过可编程继电器控制电器或联动CCTV，并可通过电话遥控主机和控制继电器。

防区特性：•9个基本防区，3个键盘紧急按键防区，还有胁持防区•防区9可设置响应时间为1 0毫秒或350毫秒•可通过无线或总线方式，将防区扩展到1 28个控制特性：•可以划分为8个独立子系统及3个公共子系统，可当作8台独立主机使用•可选择使用4 1 46布／撤防开关锁或无线按钮控制•支持4286模块通过电话监控主机•224/1000条事件记录，可通过遥控编程下载或直接从键盘上查看•支持150／250个分为7个级别的用户密码•可设置出入及周边防区门铃警示•留守及快速布防时自动旁路内部失效防区输出特性：•内置拨号器，报警时自动拨号报告•RS-232•TCP／IP通讯协议：•ADEMCO 3+1／4+1／4+2•ADEMCO 4+2 Express•ADEMC0 CONTACT I D•RADIONlCS／SESCOA 3+1／4+1／4+2电气特性：•7AH可充电后备电池，12VDC• 1 6. 5 VAC，25VA变压器输出：•警号电流：2Amps，12 VDC•750mA辅助电流，12VDC•最大支持96路继电器输出遥控编程：•使用COMPASS(wlNDOWS版)软件对主机进行遥控编程门禁控制：•主机内置有键盘控制门禁功能，新版本主机直接支持8／15个Vista—Key感应卡读卡器门禁模块先进时序：•实时时钟控制应用场合•机场、医院、博物馆、大中院校、大型百货公司、写字楼、政府机关、监狱等大型集中监控场所DT6360STC智能型吸顶式双鉴探测器•红外/微波双技术•特制赋形天线提高灵敏度，降低误报•内置微处理器•微波探测范围可调•双元PlR元件•1NFORMER（比例监控电路）•全功能自诊断•外壳及天花板防拆开关•自动温度补偿•抗辐射干扰•嵌入式安装，美观大方•附件：DT一6360STC卧式安装组件，PlR遮光材料特性：•探测范围：15 m(直径)•电源要求：40mA/12 VDC，10～12.9 VDC•灵敏度：探测范围内正常步速2～4步•微波频率：10.525GHz•防拆： (NC)25 mA，30 VDC•报警继电器：C型继电器，125mA，25 VDC•工作温度：0℃～49℃，5％～95％相对湿度(无冷凝) •抗辐射干扰：30 v／m，10MHz～1000MHz•可选安装高度范围：2 4m～4 8 m•尺寸：127 x 127 x 58 mm•认证：UL，FCC，CCC•重量：397 g应用场合•无法墙装在对面是玻璃幕墙或中间有遮挡(如图书馆、货架等)的场合，嵌入式安装更加美观、隐蔽DT7225 K-波段双鉴探测器•具有极佳的防误报及捕获能力•安装简单快捷•内置温度补偿及微波抗干扰功能•K-波段微波探测技术及特别赋形天线进一步抑制误报，提高探测器的灵敏度•ABS外壳坚固耐用，防震功能极佳特性：•探测范围：7.6×9 m•电源要求：25mA/7.5～16 VDC (UL: 8.9～14.5 VDC)•灵敏度：探测范围内正常步速2～4步•微波频率：24.125 GHz•防拆： (NC) 50 mA，24 VDC•报警继电器：A型继电器，500mA，30 VDC•工作温度：-25℃～65℃，5％～95％相对湿度(无冷凝)•抗辐射干扰：30 v/m，10MHz～1000MHz•抗白光干扰：8000 Lux•尺寸：119×71×42 mm•认证：UL，ULC，lC，FCC，CE，CCC•附件(安装支架)：SMB-10，SMB-10C•探测范围与DT725A一样应用场合•防误报性能好，对于仓库、密室等温度异常的特殊场合误报免疫性高，当然也适用于普通场合。
