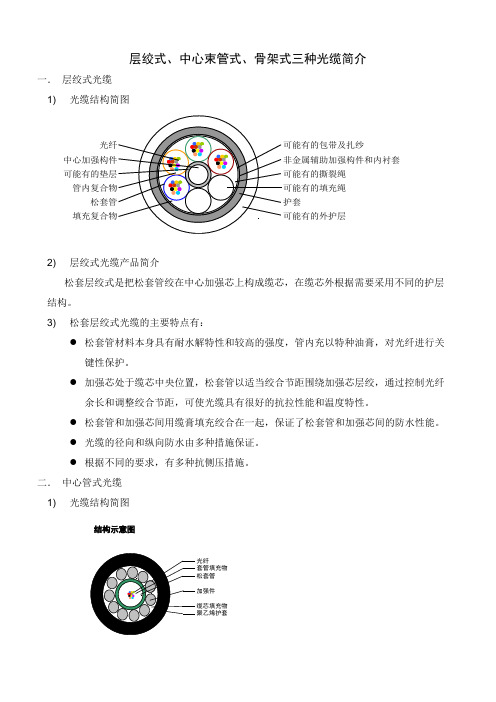

层绞式、中心束管式、骨架式三种光缆简介一．层绞式光缆1) 光缆结构简图2) 层绞式光缆产品简介松套层绞式是把松套管绞在中心加强芯上构成缆芯，在缆芯外根据需要采用不同的护层结构。

3) 松套层绞式光缆的主要特点有：●松套管材料本身具有耐水解特性和较高的强度，管内充以特种油膏，对光纤进行关键性保护。

●加强芯处于缆芯中央位置，松套管以适当绞合节距围绕加强芯层绞，通过控制光纤余长和调整绞合节距，可使光缆具有很好的抗拉性能和温度特性。

●松套管和加强芯间用缆膏填充绞合在一起，保证了松套管和加强芯间的防水性能。

●光缆的径向和纵向防水由多种措施保证。

●根据不同的要求，有多种抗侧压措施。

二．中心管式光缆1) 光缆结构简图2) 中心管式光缆简介中心管光缆则直接把松套管做为缆芯，光缆的加强构件在松套管的周围，后在外根据需要采用不同的护层结构。

3) 中心管式光缆的主要特点有：●松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏，对光纤进行了关键性保护。

●直径小、重量轻、容易敷设。

三．骨架式光缆1) 骨架式光缆结构图例2) 骨架式光缆简介骨架式光缆是用聚乙烯在中心加强芯上挤成螺旋骨架槽，再把光纤置入槽中构成缆芯，后在外根据需要采用不同的护层结构。

3) 骨架式光缆主要特点是：●其最大优点在于能够使用中途分支技术取出所需光纤，与接入光缆进行对接，不需要剪断骨架及中间加强件，操作简单÷快捷。

●骨架式光缆结构使用骨架和中心加强件为支撑单元。

骨架采用高密度聚乙烯材料，抗侧压性能好，对光纤有很好的保护。

四．层绞式、中心束管式和骨架式光缆比较1、从结构上讲，层绞式光缆光纤余长比中心束管式光缆光纤余长更容易控制，因此光缆更具有优越的机械和环境性能，骨架式光缆无余长，光缆架设后由于光缆受力造成光纤也受力，直接影响光缆使用寿命。

2、从防水性能上讲，层绞式光缆和中心束管式光缆，均采用全填充式，具有良好的防水性能，而骨架式光缆在骨架槽内一般采用干式阻水，干式阻水的方式采用遇水膨胀的材料，保证水不延缆的纵向延伸，因此骨架式光缆的阻水是被动方式的“堵水”，在“堵水”处光纤泡在水中，影响光纤外涂层寿命，从而直接影响光缆寿命。

长飞公司层绞式光缆的简易剥缆方法一、管道缆开剥方法1) 用刀片将内护套横向割开，露出铝带；2) 用刀片在铝带表面横向轻划一刀，然后将划痕处弯曲几下，铝带即断裂开来，露出聚脂带及缆芯；3) 小心地将纵包的聚脂带和扎带用刀片割断，注意不要把套管割破；4) 用刀片将绕在缆芯上的扎纱沿钢丝纵向划断；5) 若所剥的缆有填充绳等于或多于套管数，则用刀片将填充绳割断，露出钢丝。

使钢丝稍微朝有填充绳的地方弯曲，让钢丝位置高于套管(弯曲时不要过力使套管中光纤折断)，然后用小钢锯在钢丝上横向锯一个小口子，来回小角度弯曲钢丝直至钢丝折断。

再用刀片沿套管横向划开，最后，固定住缆，均匀用力将所剥光缆拉下，露出光纤；6) 若剥的缆无填充绳或填充绳少于套管数，则要将所剥缆护套及铝带向外拉至缆芯露出2—3cm，用刀片割断填充绳，然后使钢丝稍微朗有填充绳的地方(无填充绳，则朝上)弯曲；将平口的钟表起子或小号螺丝刀或锯条插入缆芯中把钢丝挑出，再用小钢锯在钢丝上横向锯一个小口子，抽出钟表启子，来回小角度弯曲钢丝直至钢丝折断。

用刀片沿套管横向划开，最后，固定住缆，均匀用力将所剥光缆拉下，露出光纤；7) 将光纤按套管数分开，光纤上的水凝胶用酒精棉擦洗干净。

二、钢带皑装光缆的开剥方法先用管子割刀横向将外护套及钢带割开，注意下刀时需慢慢加深刀口深度，以免伤到缆芯，剩下的步骤同《管道缆开剥方法》。

注意事项1) 由于光纤在缆中螺旋纽绞，剥缆的长度不要太长，小芯数光缆剥的长度不要超过：1.5—1.8m，大芯数光缆剥的长度不要超过：1.0—1.5m；2) 若所剥光缆长度较长需分次剥除，这时要注意把第一次剥出的光纤擦干净、分开，才能将后一次剥的缆拉下，以免将光纤扭断；3) 在剥缆的过程中，尽量注意不要将光缆弯曲角度过大，刀口不要下得太深等，避免将光纤弄断导致重剥。

自从1977年世界上第一条光纤通信系统在美国芝加哥市投入商用以来，光纤通信的应用发展极为迅速，而光纤光缆一直是光纤通信系统中最重要的组成部分。

如今，不仅国际及国家级的通信干线均采用光缆，伴随着IP业务的高速发展以及HDTV等新兴业务对网络容量的巨大需求，在建筑内部的综合布线系统(GCS)中，光缆也得到了越来越广泛的应用。

众所周知，综合布线系统本身是一个前瞻性系统，而且有着复杂的应用环境，因此，如何综合各个方面的需求，选择合适的光缆型号，也越来越受到综合布线设计者们的重视。

光纤的选型一、光纤的选型光缆不同于铜缆，最大的区别在于，光缆中的光纤本身就是独立的传输介质，而光缆中所有其它元件只是对光纤起到保护作用,在增强各种机械物理及环境性能的同时保证对内部的光纤传输性能影响最小。

所以对于光缆的传输性能，取决于内部的光纤类型。

光纤实际是由折射率较高的纤芯（core）和折射率较低的包层（cladding）组成，射入纤芯的光信号，经包层界面反射，使光信号在纤芯中传播前进，按照光在光纤中的传输模式可分为单模和多模。

典型多模光纤的纤芯直径为50或62.5μm，包层外径125μm，通常表示为50/125μm或62.5/125μm。

62.5μm芯径多模光纤比50μm芯径多模光纤芯径大、数值孔径高，能从LED 光源耦合入更多的光功率，因此在光纤发展初期，62.5／125μm多模光纤首先被美国采用为多家行业标准。

而50／125μm多模光纤主要在日本、德国作为数据通信标准使用。

由于北美光纤用量大和美国光纤制造及应用技术的先导作用，包括我国在内的多数国家均将62.5／125μm多模光纤作为局域网传输介质和室内配线使用。

上述形势一直维持到九十年代中后期。

随着局域网传输速率不断升级，50μm芯径多模光纤越来越引起人们的重视。

50／125μm光纤数值孔径和芯径较小，带宽比62.5／125μm光纤高，制作成本也可降低1／3。

因此，各国业界纷纷提出重新启用50／125μm多模光纤。

光缆外径光缆重量
允许张力（N ）
（MM ）（Kg/KM ）静态动态短期2-309.8951020150032-3610.3115倍倍150038-6010.7115光光150062-7211.3140缆缆150074-9612.9175外外150098-12014.4210径径1500122-144
15.8245
1500
产品描述
● 松套管保护一次涂覆光纤● 松套管绞合在加强件的周围● 加强件在光缆的中心
技术参数
光缆芯数最小弯曲半径● 防潮性能优良 适用范围
● 长途通信、局间通信
● 尤其适用于对防潮性能要求较高的场合，如管道式
性能特点
HZOTC慧致光电线缆（上海）有限公司
● 管道、架空 结构特征
● 金属中心加强件（磷化钢丝）● 双面覆塑铝带-聚乙烯粘结外护套 产品特点
● 采用“SZ”双向层绞技术
● 逐道工序阻水油膏填充，全截面阻水
● 钢（铝）带搭边粘结可靠，强度高，扭转不开裂● 光纤余长控制稳定
● 成缆后，光纤的附加衰减近乎于零，色散值无变化● 环境性能优良，适用温度区间为-10℃~+70℃● 适合于架空、管道、直埋等敷设方式 适用敷设方式层绞式光缆GYTA
U
n R
e g
i s
t e
r e
d。

·層絞式非金屬加強芯鎧裝光纜（GYFTY53）Stranded Loose Tube Non-metallic Strength Member armored Cable·产品描述 DescriptionGYFTY53 光缆的结构是将250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。

缆芯的中心是一根非金属加强芯（FRP），对于某些芯数的光缆来说，非金属加强芯外还需要挤上一层聚乙烯（PE）。

松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。

缆芯外挤上一层聚乙烯内护套，双面涂塑钢带（PSP）纵包后挤制聚乙烯护套成缆。

The fibers, 250μm, are positioned in a loose t ube made of a high modulus plastic. The tubes are filled with a water-resistant filling compound. A Fiber Reinforced Plastic (FRP) locates in the center of core as a non-metallic strength member. The tubes (and fillers) are stranded around the strength member into acompact and circular core. Then the cable core is covered with a thin polyethylene (PE) inner sheath, which is filled with jelly to protect it from water ingress. A layer of water-blocking material is applied around the cable core to prevent water ingress all the same. After a corrugated steel tape armor is applied. the cable is completed with a PE outer sheath·产品特点 Characteristics·具有很好的机械性能和温度特性· Good mechanical and temperature performance·松套管材料本身具有良好的耐水性能和较高的强度· High strength looes tube that is hydrolysis resistant·管内充以特种油膏，对光纤进行了关键性保护· Special tube filling compound ensure a critical protection of fiber·良好的抗压性和柔软性· Crush resistance and flexibility·采用下列措施来确保光缆的防水性能：· The following measures are taken to ensure the cable watertight:- 单根非金属中心加强芯- Single Fiber Reinforced Plastic as the central strength member- 松套管内填充特种防水化合物- Loose tube filling compound- 完全缆芯填充- 100% cable core filling- 双面涂塑钢带（PSP）提高光缆的抗透潮能力- PSP enhancing moisture-proof- 良好的阻水材料防止光缆纵向渗水- Water-blocking material·产品标准 StandardsGYFTY53 光缆符合YD/T 901-2001 和IEC 60794-1 标准GYFTY53 cable complies with Standard YD/T 901-2001as well as IEC 60794-1.储存、使用温度: -40℃至+ 70℃Storage/Operating Temperature : -40℃to + 70℃。

•••HX光纤收发器型号及可选件表：•••了解光纤跳线报价、光纤跳线价格，请联系广州辉鹏网络有限公司。

可根据客户的需求配置为单芯或多芯，可以特别订制长度。

销售热线：400-880-1981常用光纤跳线订购型号表光纤跳线型号名称单位 备注HX-ST-ST MM03 ST-ST 双芯多模跳线3米 条 双芯多模光纤跳线，特殊长度可定制。

HX-ST-SC MM03 ST-SC 双芯多模跳线3米 条 HX-ST-FC MM03ST-FC 双芯多模跳线3米 条 HX-ST-LC MM03 ST-LC 双芯多模跳线3米条光纤跳线相关知识：性能概述：光纤尾纤/跳线作为高稳定性的器件，具有极低的插入损耗和反射损耗，且可根据客户的需求配置为单芯或多芯，同时具有多种接头形态。

产品主要应用于通信、局域网、光纤到户视频传输、光纤传感器、测试仪器等领域，可以特别订制长度。

主要分类：单模光纤跳线(Single-mode Fiber)：一般单模光纤跳线用黄色表示，接头和保护套为蓝色;传输距离较长。

多模光纤跳线(Multi-mode Fiber)：一般多模光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色;传输距离较短。

使用注意：光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤(橙色光纤)，长波光模块使用单模光纤(黄色光纤)，以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

类型区别：光纤跳线(又称连接器)指光缆两端都装上连接插头，以实现光路的活动连接。

只有一端装有接头的称为尾纤。

光纤连接器接头类型有FC、SC、ST及新开发出的LC、MT-RJ、MU等。

端面接触方式分为PC、UPC及APC型。

两端接头不同的称为转接跳线。

层绞式通信室外光缆（GYTS/A）
层绞式通信室外光缆是拥有像光一样传输速度的通信线缆，GYTS/A光缆的带宽宽、传输速度快、保密性好、抗电磁场干扰、绝缘性好、寿命长、化学稳定性好。

GYTS/A光缆主要分为：GYTS/A多模光缆、GYTS/A单模光缆两种类型。

结构简述：
GYTS/A光缆结构是把9/125μm单模光纤或50/125μm、62.5/125μm多模光纤（二氧化硅）套进用高等阻水材料制成的松套管中，松套管内填充阻水化合材料。

缆芯的中心是一根金属加强芯，对于多芯光缆来说加强芯需外加一层PE外套。

松套管和填充绳围绕中心加强芯互绞紧凑和圆形的缆芯。

缆芯内的缝隙充加阻水填充物。

双面皱纹钢(铝)带;纵包后挤制聚乙烯护套成缆。

阜新信通线缆有限公司生产的GYTS/A光缆(层绞式铠装光缆)特点
◆松套管材质本身具有良好的耐水解性能和较高的强度
◆管内注充特性油膏，对光纤加以了关键性的密封保护
◆PE护套具有很好的抗紫外辐射性能
◆单根钢丝中心加强芯有助于光缆的平行和拉伸
◆抗拉伸、耐磨损、抗冲击、耐压扁、可反复弯曲、扭转、弯折、曲绕（弯曲角度不超90°）等，具备有很好的机械性能和温度特性
◆双面皱纹钢带（PSP）提高了光缆的抗透潮能力同时皱纹部分能更好的跟PE 相结合，使结构理加坚固。

◆阜新信通线缆有限公司生产的GYTS/A单模光缆传输速度快距离远、保密性好、抗电磁场干扰、绝缘性好、化学稳定性好、寿命长、损耗低具有很好的特性和经济效益。

适用范围及敷设
◆适用于长途通信和局间通信
◆敷设方式：架空管道
◆适用温度范围：—40℃—+60℃
性能指标。

皮线光缆的分类摘要：一、皮线光缆的概述二、皮线光缆的分类1.根据光缆的结构分类2.根据光缆的传输速率分类3.根据光缆的应用场景分类三、各类皮线光缆的特点及应用1.室外皮线光缆2.室内皮线光缆3.长途通信皮线光缆4.短距离通信皮线光缆四、皮线光缆的选择与使用注意事项五、皮线光缆的市场前景与发展趋势正文：一、皮线光缆的概述皮线光缆，又称光纤线缆，是一种用于传输光信号的通信线缆。

它由光纤、光缆芯、光缆护套等组成。

皮线光缆在我国通信行业中得到了广泛的应用，为现代通信技术的发展提供了有力支持。

二、皮线光缆的分类1.根据光缆的结构分类皮线光缆可以根据其结构分为以下几类：（1）层绞式光缆：层绞式光缆是一种高性能的光缆，具有良好的抗拉强度和抗压性能。

它主要用于长途通信和室内布线。

（2）平行式光缆：平行式光缆的结构简单，纤芯间距离均匀，传输速率较高。

它主要用于短距离通信和室内布线。

2.根据光缆的传输速率分类皮线光缆可以根据传输速率分为以下几类：（1）普通速率光缆：传输速率在100Mbps以下。

（2）高速率光缆：传输速率在100Mbps以上，适用于高性能网络和大数据传输。

3.根据光缆的应用场景分类皮线光缆可以根据应用场景分为以下几类：（1）室外光缆：适用于户外通信设施的连接，如光纤接入网络（FTTH）。

（2）室内光缆：适用于建筑物内部通信线路的布置，如数据中心、办公楼等。

（3）长途通信光缆：适用于长距离通信线路的传输，如国家光纤骨干网。

（4）短距离通信光缆：适用于短距离通信线路的传输，如局域网、数据中心等。

三、各类皮线光缆的特点及应用1.室外皮线光缆：具有良好的抗紫外线、耐磨损和防水性能，适用于户外通信设施的连接。

2.室内皮线光缆：具有良好的抗干扰性能和传输性能，适用于建筑物内部通信线路的布置。

3.长途通信皮线光缆：具有较高的传输速率和稳定性，适用于长距离通信线路的传输。

4.短距离通信皮线光缆：具有较高的传输速率和良好的抗干扰性能，适用于短距离通信线路的传输。

光缆（optical fiber cable）：用适当的材料和缆结构，对通信用光纤进行收容保护，使光纤免受机械和环境的影响和损坏，适应不同场合使用要求的通信线缆。

室外光缆（outdoor cable）：适合于室外架空、管道和直埋等使用场合的光缆结构，这种光缆通常填充油膏。

室内光缆（indoor cable）：适合于建筑物内使用的光缆，这种光缆通常不填充油膏。

层绞式光缆（layer optical fiber cable）：绞合单元绕中心加强构件，作单向螺旋绞绕或SZ（换向）绞绕，现常用的为SZ绞方式，加上护套结构，这样做成的光缆。

中心管式光缆（central loose tube optical fiber cable）：松套管位于缆中心位置，两根起抗张作用的平行钢丝或FRP位于缆芯外的护层中，或多根钢丝绞合于中心松套管外再加上护套结构的光缆。

通常松套管位于缆中心位置即可称为中心管式光缆。

缆芯（cable core）：当光缆有一层或多层护套（层）时，最内护套内那部分称为缆芯。

对层绞式光缆缆芯，它由中心加强件、松套管、填充绳、填充化合物、扎纱、包带（可能有）等部分组成，对中心管式光缆缆芯，它只由一根松套管组成。

护套（层）（cable jacket (sheath)）：用适当材料包覆或挤在缆芯外的套（层）。

光光缆有二个以上护套（层）时，人们常将最外的一层叫外护层（sheath），最内的一层叫内护套（jacket），“套”侧重于防潮，“层”侧重于抗侧压和耐磨（其实套与层的作用很难严格分清）；当只有一层时，就将该层称为外护层。

内护套可以是非金属护套（PE护套）、铝塑粘结护套和钢塑粘结护套。

外护层可以是各种铠装层挤上中密度聚乙烯或阻燃料、防蚁层等外护层。

铠装层（armoring）：在直埋、爬坡敷设、水底应用等场合，为增加光缆的抗拉和抗侧压能力，在光缆内护套上增加的铠装层（通常为钢丝或钢带）。

抗张构件（tensile element）：在光缆中起到抗张作用的构件。
