1.光纤是如何分类的？各分为那些类别？2.相对折射指数差的表示式是什么？什么是弱导条件？。
3.什么是光纤的径向归一化相位常数U、光纤的径向归一化衰减常数W和光纤的归一化频率V？4.渐变型光纤的本地数值孔径的定义为什么？5.当光纤中出现什么时，即认为导波截止。
6.单模光纤是如何定义的？在标量近似解中，阶跃单模光纤只传输什么模？7.光纤的传输特性有哪几种？8.什么是导行波，什么是辐射波？9.什么是全反射，全发射的条件是什么?10.什么是弱导光纤，为什么标量近似解只适用于弱导光纤？11.为什么说采用渐变型光纤可以减小光纤的色散？12.什么是自聚焦现象？13.说明造成光纤损耗的原因。
14.单模光纤和多模光纤有何区别？各有何用途？15.根据ITU-T建议，单模光纤分为那几类？G.655光纤有何特点？16.什么是光纤的数值孔径NA？有何物理意义？17.光纤的波动方程是什么?18.光纤的电磁场表达式是什么？19.光纤的特征方程是什么？有何物理意义？20.什么是光纤的截止波长？21.光纤传输特性通常有几种？分别是什么？22.什么是光纤的色散？分析多模光纤和单模光纤的色散机理。
23.为什么色散和损耗是光纤通信的主要限制因素？24.什么是G.652和G.655光纤，它们的特点分别是什么？。
25.通常光缆结构由那些组成？26.光缆型号是如何标识的？如GYGZL03-12T50/125代表什么意思？27.光纤通信中常用的波长是什么？28.阶跃型光纤的导光原理是什么？29.什么是光纤色散？光纤色散主要有几种类型？其对光纤通信系统有何影响？色散带来的危害是什么？30.解释光纤中的模式色散、材料色散及波导色散。
31.什么是色散位移单模光纤。
32.什么是非零色散光纤。
33.什么是色散平坦光纤。
34.什么是色散补偿光纤。
35.均匀光纤芯与包层的折射率分别为n1=1.5,n2=1.45 试计算：光纤芯与包层的相对折射率差。
光纤的数值孔径。
第二章 光纤和光缆1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。
纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。
2．光纤是如何分类的？阶跃型光纤和渐变型光纤的折射率分布是如何表示的？答：（1）按照截面上折射率分布的不同可以将光纤分为阶跃型光纤和渐变型光纤；按光纤中传输的模式数量，可以将光纤分为多模光纤和单模光纤；按光纤的工作波长可以将光纤分为短波长光纤、长波长光纤和超长波长光纤；按照ITU-T 关于光纤类型的建议，可以将光纤分为G .651光纤（渐变型多模光纤）、G.652光纤（常规单模光纤）、G.653光纤（色散位移光纤）、G.654光纤（截止波长光纤）和G.655（非零色散位移光纤）光纤；按套塑（二次涂覆层）可以将光纤分为松套光纤和紧套光纤。
（2）阶跃型光纤的折射率分布 () 21⎩⎨⎧≥<=ar n ar n r n 渐变型光纤的折射率分布 () 2121⎪⎩⎪⎨⎧≥<⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛∆-=ar n a r a r n r n cm α 3．阶跃型光纤和渐变型光纤的数值孔径NA 是如何定义的？两者有何区别？它是用来衡量光纤什么的物理量？答：阶跃型光纤的数值孔径 2sin 10∆==n NA φ渐变型光纤的数值孔径 ()() 20-0s i n220∆===n n n NA c φ两者区别：阶跃型光纤的数值孔径是与纤芯和包层的折射率有关；而渐变型光纤的数值孔径只与纤芯内最大的折射率和包层的折射率有关。
数值孔径是衡量光纤的集光能力，即凡是入射到圆锥角φ0以内的所有光线都可以满足全反射条件，在芯包界面上发生全反射，从而将光线束缚在纤芯中沿轴向传播。
4．简述光纤的导光原理。
答：光纤之所以能够导光就是利用纤芯折射率略高于包层折射率的特点，使落于数值孔径角)内的光线都能收集在光纤中，并在芯包边界以内形成全反射，从而将光线限制在光纤中传播。
第2章光纤和光缆2.1.1 光纤的结构涂覆层（1）纤芯：纤芯位于光纤的中心部位。
直径d1=4μm～50μm，单模光纤的纤芯为4μm～10μm，多模光纤的纤芯为50μm。
纤芯的成分是高纯度SiO2，掺有极少量的掺杂剂（如GeO2，P2O5），作用是提高纤芯对光的折射率（n1），以传输光信号。
（2）包层：包层位于纤芯的周围。
直径d2=125μm，其成分也是含有极少量掺杂剂的高纯度SiO2。
而掺杂剂（如B2O3）的作用则是适当降低包层对光的折射率（n2），使之略低于纤芯的折射率，即n1＞n2，它使得光信号封闭在纤芯中传输。
（3）涂覆层：光纤的最外层为涂覆层，包括一次涂覆层，缓冲层和二次涂覆层。
一次涂覆层一般使用丙烯酸酯、有机硅或硅橡胶材料；缓冲层一般为性能良好的填充油膏；二次涂覆层一般多用聚丙烯或尼龙等高聚物。
涂覆的作用是保护光纤不受水汽侵蚀和机械擦伤，同时又增加了光纤的机械强度与可弯曲性，起着延长光纤寿命的作用。
涂覆后的光纤其外径约1.5mm。
通常所说的光纤为此种光纤。
紧套光纤与松套光纤紧套光纤就是在一次涂覆的光纤上再紧紧地套上一层尼龙或聚乙烯等塑料套管，光纤在套管内不能自由活动。
松套光纤，就是在光纤涂覆层外面再套上一层塑料套管，光纤可以在套管中自由活动。
图2-2 套塑光纤结构2.1.2 光纤的分类若按制造材料分类可分为石英光纤和塑料光纤若按剖面折射率分类可分为突变型光纤和渐变光纤若按传输模的数量分类可分为多模光纤和单模光纤若按套塑结构分类可分为紧套光纤和松套光纤1．按剖面折射率分类图2-3所示为两种典型光纤的折射率分布情况。
一种称为阶跃折射率光纤；另一种称为渐变折射率光纤，如图2-3 （a）、（b）所示。
图2-3 光纤的折射率分布光在阶跃折射率光纤和渐变折射率光纤的传播轨迹分别如图2-5和图2-6所示。
图2-5光在阶跃折射率多模光纤中的传播图2-6 光在渐变折射率多模光纤中的传播2．按传输模数分类多模光纤：根据电磁波的传播理论，通过解麦克斯韦方程，可以求出光波在该类光纤中是以多种模式(振动状态)向前传播的。
知识点光缆结构课件.知识点：光缆结构课件一、引言在当今的信息时代，通信技术的发展日新月异，而光缆作为高速、大容量信息传输的重要载体，其结构的了解对于通信领域的学习和工作具有重要意义。
本课件将带您深入了解光缆的结构，为您揭开其神秘的面纱。
二、光缆的定义与作用光缆，即光纤光缆，是一种由玻璃或塑料制成的纤维，可作为光传导工具。
它的主要作用是实现远距离、高速率、大容量的信息传输，广泛应用于电信、互联网、广播电视等领域。
三、光缆的基本结构组成光缆通常由以下几个部分组成：1、光纤光纤是光缆的核心部分，负责传输光信号。
它由纤芯和包层组成，纤芯的折射率高于包层，使得光能够在纤芯中发生全反射，从而实现光信号的长距离传输。
目前常见的光纤类型有单模光纤和多模光纤。
单模光纤适用于长距离、高速率的传输，而多模光纤则适用于短距离、低速的传输。
2、加强芯加强芯位于光缆的中心位置，通常由金属或非金属材料制成，如钢丝、玻璃纤维等。
其主要作用是增强光缆的抗拉强度，防止光缆在敷设和使用过程中被拉断。
3、填充物填充物填充在光纤和加强芯周围，起到缓冲和保护的作用。
常见的填充物有油膏、塑料等，它们可以防止光纤受到外界的机械损伤，并保持光纤的稳定性。
4、护套护套是光缆的最外层保护结构，通常由聚乙烯、聚氯乙烯等材料制成。
护套具有防水、防潮、防腐蚀、抗磨损等功能，能够保护光缆内部的结构和光纤不受外界环境的影响。
四、不同类型光缆的结构特点1、层绞式光缆层绞式光缆是将光纤围绕中心加强芯绞合而成。
这种结构的光缆具有良好的机械性能和温度性能，适用于架空、管道等敷设方式。
2、中心管式光缆中心管式光缆是将光纤放在一个松套管内，加强芯位于松套管的中心。
这种结构的光缆直径较小，重量轻，便于敷设和接续。
3、骨架式光缆骨架式光缆是将光纤放入特制的骨架槽内，加强芯位于骨架的中心。
这种结构的光缆具有良好的抗侧压性能和防潮性能，适用于直埋等敷设方式。
五、光缆结构对性能的影响1、机械性能光缆的结构决定了其抗拉强度、抗压强度、弯曲性能等机械性能。
《光纤通信》第二章光纤光缆讲课提纲浙江传媒学院 陈柏年一、光纤（Fibel ）：圆柱形介质光波导，作用是引导光能沿着轴线平行方向传输。
1、导光波（guided wave ）：光纤中携带信息、由纤芯和包层的界面引导前进的光波。
2、光纤的传导模：在光纤中既满足全反射条件又满足相位一致条件的光线束。
3、光纤的三层结构：（1）纤芯（core ），（2）包层（coating ），（3）涂覆层（jacket ）：包括一次涂覆层、缓冲层和二次涂覆层。
纤芯折射率为n 1，包层折射率为n 2，纤芯包层相对折射率差121n n n -D =4、光纤的分类：有多种分类的方法。
（1）按照光纤截面折射率分布：SIF （小容量、短距离，光线以折线形状沿纤芯中心轴线方向传输），GIF （中等容量、中等距离，光线以正弦形状沿纤芯中心轴线方向传输）、双包层光纤（色散平坦光纤DFF 、色散移位光纤DSF ）、三角芯光纤（非零色散长距离光纤）；（2）按照光纤中传输模式数量：MMF ，SMF （光线以直线形状沿纤芯轴线方向传输）；（3）按照按光纤的工作波长：短波长（850 nm ）光纤，长波长（1310 nm 、1550 nm ）光纤；（4）按套塑（二次涂覆层）：松套光纤，紧套光纤。
二、光的两种传输理论（一）光的射线传输理论1、几何光学方法：基于射线方程，依据光线的斯奈耳反射定律和折射定律，研究光线的运动轨迹。
2、光纤的几何导光原理：光纤是利用光的全反射特性导光；3、突变型折射率多模光纤主要参数：（1）光线轨迹: 限制在子午平面内传播的锯齿形折线。
光纤端面投影线是过园心交于纤壁的直线。
（2）光纤的临界角θc ：只有在半锥角为θ≤θc 的圆锥内的光束才能在光纤中传播。
（3）数值孔径NA ：入射媒质折射率与最大入射角（临界角）的正弦值之积。
与纤芯与包层直径无关，只与两者的相对折射率差有关。
它表示光纤接收和传输光的能力， NA 通常为0.18～0.23。

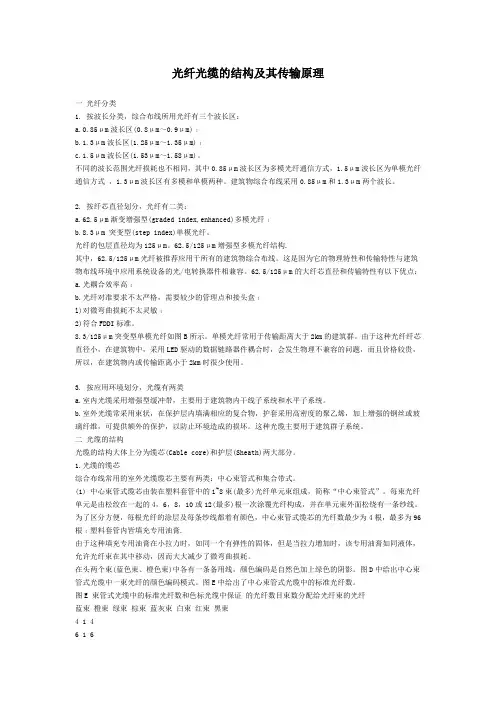

光纤光缆的结构及其传输原理一光纤分类1. 按波长分类，综合布线所用光纤有三个波长区：a.0.85μm波长区(0.8μm～0.9μm)﹔b.1.3μm波长区(1.25μm～1.35μm)﹔c.1.5μm波长区(1.53μm～1.58μm)。
不同的波长范围光纤损耗也不相同，其中0.85μm波长区为多模光纤通信方式，1.5μm波长区为单模光纤通信方式，1.3μm波长区有多模和单模两种。
建筑物综合布线采用0.85μm和1.3μm两个波长。
2. 按纤芯直径划分，光纤有二类：a.62.5μm渐变增强型(graded index,enhanced)多模光纤﹔b.8.3μm 突变型(step index)单模光纤。
光纤的包层直径均为125μm。
62.5/125μm增强型多模光纤结构.其中，62.5/125μm光纤被推荐应用于所有的建筑物综合布线。
这是因为它的物理特性和传输特性与建筑物布线环境中应用系统设备的光/电转换器件相兼容。
62.5/125μm的大纤芯直径和传输特性有以下优点：a.光耦合效率高﹔b.光纤对准要求不太严格，需要较少的管理点和接头盒﹔l)对微弯曲损耗不太灵敏﹔2)符合FDDI标准。
8.3/125μm突变型单模光纤如图B所示。
单模光纤常用于传输距离大于2km的建筑群。
由于这种光纤纤芯直径小，在建筑物中，采用LED驱动的数据链路器件耦合时，会发生物理不兼容的问题，而且价格较贵，所以，在建筑物内或传输距离小于2km时很少使用。
3. 按应用环境划分，光缆有两类a.室内光缆采用增强型缓冲带，主要用于建筑物内干线子系统和水平子系统。
b.室外光缆常采用束状，在保护层内填满相应的复合物，护套采用高密度的聚乙烯，加上增强的钢丝或玻璃纤维，可提供额外的保护，以防止环境造成的损坏。
这种光缆主要用于建筑群子系统。
二光缆的结构光缆的结构大体上分为缆芯(Cable core)和护层(Sheath)两大部分。
1.光缆的缆芯综合布线常用的室外光缆缆芯主要有两类：中心束管式和集合带式。
