本文摘自再生资源回收-变宝网（）光缆的结构及种类变宝网11月21日讯光缆是利用置于包覆护套中的一根或多根光纤作为传输媒质并可以单独或成组使用的通信线缆组件。
它可以根据环境的不同有不同的表现形式，比如需要防水、缓冲等。
一、光缆的结构光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件。
光缆由加强芯和缆芯、护套和外护层3部分组成。
缆芯结构有单芯型和多芯型两种：单芯型有充实型和管束型两种；多芯型有带状和单位式两种。
外护层有金属铠装和非铠装两种。
二、光缆的种类1.按照传输性能、距离和用途的不同，光缆可以分为用户光缆、市话光缆、长途光缆和海底光缆。
2.按照光缆内使用光纤的种类不同，光缆又可以分为单模光缆和多模光缆。
3.按照光缆内光纤纤芯的多少，光缆又可以分为单芯光缆、双芯光缆等。
4.按照加强件配置方法的不同，光缆可分为中心加强构件光缆、分散加强构件光缆、护层加强构件光缆和综合外护层光缆。
5.按照传输导体、介质状况的不同，光缆可分为无金属光缆、普通光缆、综合光缆（主要用于铁路专用网络通信线路）。
6.按照铺设方式不同，光缆可分为管道光缆、直埋光缆、架空光缆和水底光缆。
7.按照结构方式不同，光缆可分为扁平结构光缆、层绞式光缆、骨架式光缆、铠装光缆和高密度用户光缆。
三、光缆的选用光缆的选用除了根据光纤芯数和光纤种类以外，还要根据光缆的使用环境来选择光缆的外护套。
1.户外用光缆直埋时，宜选用铠装光缆。
架空时，可选用带两根或多根加强筋的黑色塑料外护套的光缆。
2.建筑物内用的光缆在选用时应注意其阻燃、毒和烟的特性。
一般在管道中或强制通风处可选用阻燃但有烟的类型（Plenum），暴露的环境中应选用阻燃、无毒和无烟的类型（Riser）。
3.楼内垂直布缆时，可选用层绞式光缆（Distribution Cables）；水平布线时，可选用可分支光缆（Breakout Cables）。
本文摘自再生资源回收光缆的结构及种类变宝网11月21日讯光缆是利用置于包覆护套中的一根或多根光纤作为传输媒质并可以单独或成组使用的通信线缆组件。
它可以根据环境的不同有不同的表现形式，比如需要防水、缓冲等。
一、光缆的结构光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件。
光缆由加强芯和缆芯、护套和外护层3部分组成。
缆芯结构有单芯型和多芯型两种：单芯型有充实型和管束型两种；多芯型有带状和单位式两种。
外护层有金属铠装和非铠装两种。
二、光缆的种类1.按照传输性能、距离和用途的不同，光缆可以分为用户光缆、市话光缆、长途光缆和海底光缆。
2.按照光缆内使用光纤的种类不同，光缆又可以分为单模光缆和多模光缆。
3.按照光缆内光纤纤芯的多少，光缆又可以分为单芯光缆、双芯光缆等。
4.按照加强件配置方法的不同，光缆可分为中心加强构件光缆、分散加强构件光缆、护层加强构件光缆和综合外护层光缆。
5.按照传输导体、介质状况的不同，光缆可分为无金属光缆、普通光缆、综合光缆（主要用于铁路专用网络通信线路）。
6.按照铺设方式不同，光缆可分为管道光缆、直埋光缆、架空光缆和水底光缆。
7.按照结构方式不同，光缆可分为扁平结构光缆、层绞式光缆、骨架式光缆、铠装光缆和高密度用户光缆。
三、光缆的选用光缆的选用除了根据光纤芯数和光纤种类以外，还要根据光缆的使用环境来选择光缆的外护套。
1.户外用光缆直埋时，宜选用铠装光缆。
架空时，可选用带两根或多根加强筋的黑色塑料外护套的光缆。
2.建筑物内用的光缆在选用时应注意其阻燃、毒和烟的特性。
一般在管道中或强制通风处可选用阻燃但有烟的类型（Plenum），暴露的环境中应选用阻燃、无毒和无烟的类型（Riser）。
3.楼内垂直布缆时，可选用层绞式光缆（Distribution Cables）；水平布线时，可选用可分支光缆（Breakout Cables）。
光缆的种类及型号光缆是传输光信号的一种重要的通信线缆，用于将光信号从一个地方传输到另一个地方。
根据不同的应用需求和技术要求，光缆有多种不同的种类及型号。
以下是常见的光缆种类及型号的介绍。
1. 单模光缆（Single Mode Fiber，SMF）：单模光缆采用的是一种直径较小的光纤，具有较低的传输损耗和较大的带宽。
它适用于长距离传输和高速传输，如电信、有线电视、数据中心等领域。
常见的单模光缆有G.652D、G.655和G.657- G.652D：G.652D是最常见的单模光缆，适用于大多数的光纤通信应用。
它的波长传输窗口范围为1310nm到1550nm，具有较低的传输损耗。
- G.655：G.655是一种非零色散单模光缆，适用于长距离传输和高速传输。
它的波长传输窗口范围为1525nm到1565nm，具有较大的带宽。
- G.657：G.657是一种用于弯曲应用的折射率变化型单模光缆，适用于需要弯曲或折弯的场景，如Fiber To The Home（FTTH）等。
2. 多模光缆（Multi Mode Fiber，MMF）：多模光缆采用的是直径较大的光纤，允许多个光模式同时传输。
它适用于较短距离传输和较低的传输速率，如局域网、多媒体传输等领域。
常见的多模光缆有OM1、OM2、OM3和OM4-OM1：OM1是最早的多模光缆，适用于传输距离不长且速率较低的应用。
它的最大传输距离约为550米（1000BASE-SX）。
-OM2：OM2是一种较新的多模光缆，适用于传输距离适中和速率适中的应用。
它的最大传输距离约为550米（1000BASE-SX）。
-OM3：OM3是一种高带宽多模光缆，适用于较长距离传输和较高速率的应用。
它的最大传输距离约为300米（10GBASE-SR）。
-OM4：OM4是一种超高带宽多模光缆，适用于更长距离传输和更高速率的应用。
它的最大传输距离约为400米（10GBASE-SR）。
3.特殊光缆：除了常见的单模光缆和多模光缆，还有一些特殊用途的光缆，用于特定的应用场景。
光纤光缆的基本知识一、内容描述首先让我们先来了解一下光纤光缆是什么，光纤光缆简单来说，就是一种用光信号来传输信息的线缆。
它是由玻璃或者塑料制成的一根细细的线，里面隐藏着强大的能量和信息传输能力。
就像我们生活中的快递小哥一样，光纤光缆是信息传输的快递员，快速、稳定地把我们的数据、声音、图像等送到目的地。
接下来我们就来详细说说光纤光缆的一些基本知识。
1. 光纤光缆的概念与重要性光纤光缆这个词，听起来好像很高科技，但其实它已经成为我们生活中不可或缺的一部分了。
光纤光缆是什么？简单来说就是一种用光信号传递信息的通信线路，它里面藏着一根细细的玻璃丝或者塑料丝，通过这丝“光的高速公路”，信息就像光一样快速地传输着。
你可能想不到，无论我们打电话、上网冲浪，还是看电视节目，背后都有光纤光缆在默默支撑着我们的通信需求。
那么光纤光缆的重要性体现在哪里呢？首先它的传输速度非常快，能够迅速传递大量的信息。
其次光纤光缆的抗干扰能力强，不容易受到电磁干扰或天气的影响。
因此它在我们的日常生活中扮演着越来越重要的角色，光纤光缆技术的发展让信息的传递变得更快更方便，也给我们的生活带来了更多乐趣和便利。
每一次的拨通电话、每一条的信息传递背后，都是光纤光缆的默默付出。
现在你是不是对光纤光缆有了更深的认识和感慨呢？接下来我们将更深入地探讨光纤光缆的其他基本知识。
2. 光纤光缆的应用领域简介好的接下来让我为您撰写关于《光纤光缆的基本知识》中的“光纤光缆的应用领域简介”的部分：您知道吗？如今我们生活中的许多地方，都离不开小小的光纤光缆呢。
咱们一起来看看它们究竟应用在哪些地方吧！光纤光缆的广泛应用真可谓是无处不在呢！从城市的高楼大厦到偏远山区的小村落，都有它们的身影。
首先最明显的应用就是在通信领域了，无论是电话、手机还是互联网，光纤光缆都扮演着传输信息的角色，它们像信息的超级快递员一样，将信息快速准确地送达千家万户。
不仅如此光纤光缆还广泛应用于有线电视信号的传输，让我们的电视节目更加清晰稳定。

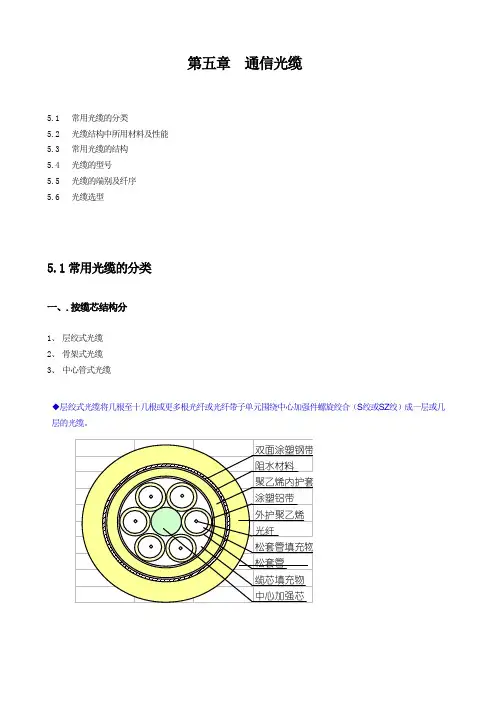

第五章通信光缆5.1 常用光缆的分类5.2 光缆结构中所用材料及性能5.3 常用光缆的结构5.4 光缆的型号5.5 光缆的端别及纤序5.6 光缆选型5.1常用光缆的分类一、.按缆芯结构分1、层绞式光缆2、骨架式光缆3、中心管式光缆◆层绞式光缆将几根至十几根或更多根光纤或光纤带子单元围绕中心加强件螺旋绞合（S绞或SZ绞）成一层或几层的光缆。
◆中心管式光缆是将光纤或光纤带无绞合直接放到光缆中心位置而制成的光缆用途 ： 管道、架空松套管填充物◆骨架式光缆是将光纤或光纤带经螺旋绞合置于塑料骨架槽中 构成的光缆。
骨架芯二、按线路敷设方式分1、管道光缆2、隧道光缆3、直埋光缆4、水底光缆5、架空光缆三、按缆中光纤状态分1、松套光纤光缆光纤在光缆中有一定自由移动空间，这样的结构有利于减少外界机械应力（或应变）对涂覆光纤的影响。
2、半松半紧光纤光缆光纤在光缆中的自由移动空间介于松套光纤光缆和紧套光纤光缆之间。
3、紧套光纤光缆光缆中光纤无自由移动空间。
四、按使用环境与场合分·室外光缆由于使用条件恶劣，光缆必须具有足够的机械强度、防渗能力和良好的温度特性，其结构复杂。
·室内光缆则主要考虑结构紧凑、轻便柔软并应具有阻燃性能。
·特种光缆用于特殊场合，如海底、污染区或高原地区等。
五、按网络层次分1、长途光缆（长途端局之间的线路包括省际一级于线、省内二级干线）2、市内光缆（长途端局与市话端局以及市话端局之间的中继线路）3、接入网光缆（市话端局到用户之间的线路）。
5.2光缆结构中所用材料及性能光缆是由光纤、高分子材料、金属一塑料复合带及金属加强件等共同构成的光信息传输介质。
光缆结构设计要点是根据系统通信容量、使用环境条件、敷设方式、制造工艺等，通过合理选用各种材料来赋予光纤抵抗外界机械作用力、温度变化、水作用等保护。
缆芯护套铠装层◆通常，除了光纤外，构成光缆的材料可分为三大类：(l)高分子材料：松套管材料、聚乙烯护套料、无卤阻燃护套料、聚乙烯绝缘料、阻水油膏、阻水带、聚酯带。

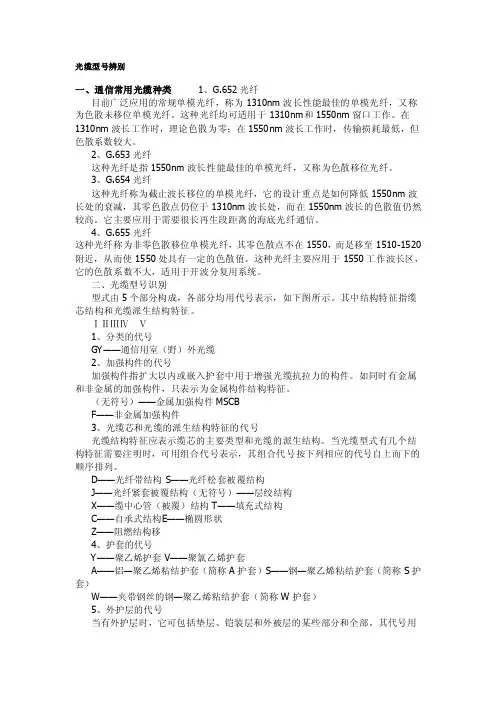

光缆型号辨别一、通信常用光缆种类1、G.652光纤目前广泛应用的常规单模光纤，称为1310nm波长性能最佳的单模光纤，又称为色散未移位单模光纤。
这种光纤均可适用于1310nm和1550n m窗口工作。
在1310n m波长工作时，理论色散为零；在1550n m波长工作时，传输损耗最低，但色散系数较大。
2、G.653光纤这种光纤是指1550n m波长性能最佳的单模光纤，又称为色散移位光纤。
3、G.654光纤这种光纤称为截止波长移位的单模光纤，它的设计重点是如何降低1550n m波长处的衰减，其零色散点仍位于1310nm波长处，而在1550nm波长的色散值仍然较高。
它主要应用于需要很长再生段距离的海底光纤通信。
4、G.655光纤这种光纤称为非零色散移位单模光纤，其零色散点不在1550，而是移至1510-1520附近，从而使1550处具有一定的色散值。
这种光纤主要应用于1550工作波长区，它的色散系数不大，适用于开波分复用系统。
二、光缆型号识别型式由5个部分构成，各部分均用代号表示，如下图所示。
其中结构特征指缆芯结构和光缆派生结构特征。
ⅠⅡⅢⅣⅤ1、分类的代号GY——通信用室（野）外光缆2、加强构件的代号加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。
如同时有金属和非金属的加强构件，只表示为金属构件结构特征。
（无符号）——金属加强构件MSCBF——非金属加强构件3、光缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。
当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。
D——光纤带结构S——光纤松套被覆结构J——光纤紧套被覆结构（无符号）——层绞结构X——缆中心管（被覆）结构T——填充式结构C——自承式结构E——椭圆形状Z——阻燃结构移4、护套的代号Y——聚乙烯护套V——聚氯乙烯护套A——铝—聚乙烯粘结护套（简称A护套）S——钢—聚乙烯粘结护套（简称S护套）W——夹带钢丝的钢—聚乙烯粘结护套（简称W护套）5、外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，见表1；第二组表示外被层或外套，它应是一位数字。
2.5 光缆的种类与结构光缆是多根光纤或光纤束制成的符合光学、机械和环境特性的结构体。
光缆的结构直接影响通信系统的传输质量。
不同结构和性能的光缆在工程施工、维护中的操作方式也不相同，因此必须了解光缆的结构、性能，才能确保光缆的正常使用寿命。
2.5.1 光缆的种类光缆的种类很多，其分类的方法就更多，下面介绍一些常用的分类方法。
1、按传输性能、距离和用途分类。
可分为长途光缆、市话光缆、海底光缆和用户光缆。
2、按光纤的种类分类。
可分为多模光缆、单模光缆。
3、按光纤套塑方法分类。
可分为紧套光缆、松套光缆、束管式光缆和带状多芯单元光缆。
4、按光纤芯数多少分类。
可分为单芯光缆、双芯光缆、四芯光缆、六芯光缆、八芯光缆、十二芯光缆和二十四芯光缆等。
5、按加强件配置方法分类光缆可分为中心加强构件光缆（如层绞式光缆、骨架式光缆等）、分散加强构件光缆（如束管两侧加强光缆和扁平光缆）、护层加强构件光缆（如束管钢丝铠装光缆）和PE外护层加一定数量的细钢丝的PE细钢丝综合外护层光缆。
6、按敷设方式分类。
光缆可分为管道光缆、直埋光缆、架空光缆和水底光缆。
7、按护层材料性质分类。
光缆可分为聚乙烯护层普通光缆、聚氯乙烯护层阻燃光缆和尼龙防蚁防鼠光缆。
8、按传输导体、介质状况分类。
光缆可分为无金属光缆、普通光缆和综合光缆。
9、按结构方式分类光缆可分为扁平结构光缆、层绞式结构光缆、骨架式结构光缆、铠装结构光缆（包括单、双层铠装）和高密度用户光缆等。
10、常用通信光缆按使用环境可分为（1）室(野)外光缆——用于室外直埋、管道、槽道、隧道、架空及水下敷设的光缆。
（2）软光缆——具有优良的曲挠性能的可移动光缆。
（3）室（局）内光缆——适用于室内布放的光缆。
（4）设备内光缆——用于设备内布放的光缆。
（5）海底光缆——用于跨海洋敷设的光缆。
（6）特种光缆——除上述几类之外，作特殊用途的光缆2.5.2 光缆的型号光缆型号由它的型式代号和规格代号构成，中间用一短横线分开。
1、光缆型式由五个部分组成，如图2.11所示。
图2.11 光缆型式的规则图中：Ⅰ：分类代号及其意义为：GY ——通信用室（野）外光缆； GR ——通信用软光缆；GJ ——通信用室（局）内光缆； GS ——通信用设备内光缆；GH ——通信用海底光缆； GT ——通信用特殊光缆。
Ⅱ：加强构件代号及其意义为：无符号——金属加强构件； F ——非金属加强构件；G ——金属重型加强构件； H ——非金属重型加强构件Ⅲ：派生特征代号及其意义为：D ——光纤带状结构； G ——骨架槽结构；B ——扁平式结构； Z ——自承式结构。
T ——填充式结构。
Ⅳ： 护层代号及其意义为；Y ——聚乙烯护层； V ——聚氯乙烯护层；U ——聚氨酯护层； A ——铝-聚乙烯粘结护层；L ——铝护套； G ——钢护套；Q ——铅护套； S ——钢-铝-聚乙烯综合护套Ⅴ：外护层的代号及其意义为：外护层是指铠装层及其铠装外边的外护层，外护层的代号及其意义如表2.8所示。
表2.8 外护层代号及其意义—— 单钢带皱纹纵包 5 — — 粗圆钢丝 4聚乙烯套 3 细圆钢丝 3 聚氯乙烯套 2 双钢带 2 纤维层 1 —— 1 无 0 无 0 外护层（材料） 代号 铠装层（方式） 代 号2、光缆规格由五部分七项内容组成，如图2.12所示:图2.12 光缆的规格组成部分图中：Ⅰ：光纤数目用1、2、……，表示光缆内光纤的实际数目。
Ⅱ：光纤类别的代号及其意义。
J——二氧化硅系多模渐变型光纤；T——二氧化硅系多模突变型光纤；Z——二氧化硅系多模准突变型光纤；D——二氧化硅系单模光纤；X——二氧化硅纤芯塑料包层光纤；S——塑料光纤。
Ⅲ：光纤主要尺寸参数用阿拉伯数（含小数点数）及以μm为单位表示多模光纤的芯径及包层直径，单模光纤的模场直径及包层直径。
Ⅳ：带宽、损耗、波长表示光纤传输特性的代号由a、bb及cc三组数字代号构成。
a——表示使用波长的代号，其数字代号规定如下：1——波长在0.85μm区域； 2——波长在1.31μm区域；3——波长在1.55μm区域。
注意，同一光缆适用于两种及以上波长，并具有不同传输特性时，应同时列出各波长上的规格代号，并用“/”划开。
bb——表示损耗常数的代号。
两位数字依次为光缆中光纤损耗常数值（dB/km）的个位和十位数字。
cc——表示模式带宽的代号。
两位数字依次为光缆中光纤模式带宽分类数值（MHz·km）的千位和百位数字。
单模光纤无此项Ⅴ：适用温度代号及其意义。
A——适用于−40℃～+40℃B——适用于−30℃～+50℃C——适用于−20℃～+60℃D——适用于−5℃～+60℃光缆中还附加金属导线（对、组）编号，如图2.13所示。
其符合有关电缆标准中导电线芯规格构成的规定。
图2.13 光缆中附加金属导线编号示意图例如，2个线径为0.5mm的铜导线单线可写成2×1×0.5；；4个线径为0.9mm的铝导线四线组可写成4×4×0.9L；4个内导体直径为2.6mm，外径为9.5mm的同轴对，可写成4×2.6/9.5。
3、光缆型号例题设有金属重型加强构件、自承式、铝护套和聚乙烯护层的通信用室外光缆，包括12根芯径/包层直径为50/125μm的二氧化硅系列多模突变型光纤和5根用于远供及监测的铜线径为0.9mm的四线组，且在1.31μm波长上，光纤的损耗常数不大于1.0dB/km，模式带宽不小于800MHz·km；光缆的适用温度范围为−20℃～+60℃。
该光缆的型号应表示为： GYGZL03-12T50/125（21008）C+5×4×0.9。
2.5.3 几种典型的光缆结构1、层绞式结构光缆把经过松套塑的光纤绕在加强芯周围绞合而构成。
层绞式结构光缆类似传统的电缆结构，故又称之为古典光缆。
特点是缆芯制造设备简单，工艺成熟，抗拉强度好，温度特性改善。
图2.14～图 2.17所示是目前在市话中继和长途线路上采用的几种层绞式结构光缆的示意图（截面）。
图2.14 12芯紧套层绞式光缆图2.15 12芯松套层绞式直埋光缆图2.16 12芯松套层绞式直埋防蚁光缆图 2.17松套层绞式水底光缆2、骨架式结构光缆骨架式结构光缆是把紧套光纤或一次涂覆光纤放入加强芯周围的螺旋形塑料骨架凹槽内而构成。
这种结构抗侧压性能好，有利于对光纤的保护。
骨架结构有中心增加螺旋型、正反螺旋型、分散增强基本单元型，图2.18（b）为螺旋型结构，图2.19为基本单元结构。
目前，我国采用的骨架式结构光缆，都是采用如图2.18（b）所示的结构。
图2.20所示是采用骨架式结构的自承式架空光缆。
图2.18 12芯骨架式光缆图2.19 70芯骨架式光缆图2.20 骨架式自承式架空光缆3、束管式结构光缆把一次涂覆光纤或光纤束放入大套管中，加强芯配置在套管周围而构成。
这种结构重量较轻。
图2.21所示的光缆结构即属护层增强构件配制方式。
图2.22、2.23所示是属于分散加强构件配置方式的束管式结构光缆。
另图2.30所示的浅海光缆实际上就是双层加铠装束管式光缆。
图2.21 12芯束管式光缆图2.22 6～48芯束管式光缆图2.23 LEX束管式光缆4、带状结构光缆把带状光纤单元放入大套管中，形成中心束管式结构；也可把带状光纤单元放入凹槽内或松套管内，形成骨架式或层绞式结构。
有利于高密度接入网光缆的使用。
如图2.24、2.25所示。
图2.24 中心束管式带状光缆图2.25 层绞式带状光缆5、单芯结构光缆简称单芯软光缆，这种结构的光缆主要用于局内（或站内）或用来制作仪表测试软线和特殊通信场所用特种光缆以及制作单芯软光缆的光纤（如图2.26所示）。
图2.26单芯软光缆6、特殊结构光缆特殊结构的光缆，主要有光/电力组合缆、光/架空地线组合缆和海底光缆和无金属光缆。
这里只介绍后两种。
（1）海底光缆有浅海光缆和深海光缆两种，图2.30所示为典型的浅海光缆，图2.31所示是较为典型的深海光缆。
图2.30 浅海光缆图2.31 深海光缆（2）无金属光缆无金属光缆是指光缆除光纤、绝缘介质外（包括增强构件、护层）均是全塑结构，适用于强电场合，如电站、电气化铁道及强电磁干扰地带。
2.5.4 新型光缆的发展作为光纤在传输线路的最终应用，光缆的产品和技术也越来越成熟，其重要地位已为运营商所关注。
根据业务需求开发新的产品、实现自身多元化，并给用户网络提供新的支持成为光缆厂商唯一的可行之道。
1、微型光缆近两年国内经常宣传的微型光缆值得关注，所谓微型光缆，简称微缆，是尺寸非常小的光缆。
微型光缆与气吹敷设技术配合，可以有效提高应用的灵活性，节约投资成本。
微型光缆的核心部分为光缆的微束管单元，对微束管单元的材料和工艺的控制，决定着光缆的基本尺寸与性能。
现在市场上的微型光缆通常为48芯以下，可以是金属结构或者非金属结构，12芯的微型光缆可以做到外径大约4mm以下，比日常用的铅笔的外径还要细很多，可谓名副其实的微型。
2、新型敷设方式光缆国内近年也出现了不少应用于新的场合、敷设方式各不相同的光缆，如雨水管道光缆，路面开槽光缆、小8字型自承式光缆等。
雨水管道光缆技术是将光缆敷设在各种直径的雨水管道中。
国内由于条件所限，雨水管道光缆主要是一种自承式结构，通过专用金具敷设在雨水管道的顶部。
对于雨水管道光缆，从技术上需要考虑光缆的防水、防腐以及防鼠，并要通过合理的材料选用，保证光缆的长期可靠性。
雨水管道光缆产品及其相关配套技术，为运营商在接入网的光缆线缆建设提供了新的选择，是一项前景较好、相对较新的技术。
路面开槽光缆通常为钢带纵包小型光缆，有着较好的抗侧压性能。
开槽浅埋光缆是一种尺寸较小、易于敷设的光缆，其敷设只需要在马路上开一道浅且窄的槽，将光缆埋入槽内，然后回填，恢复原有路面，可十分简单地解决穿越室内外水泥地面、沥青路面、花园草坪等地形时的施工和布放难题，适应于作引入光缆。
小8字型自承式光缆通常用于用户引入，该光缆将装有单模或多模光纤的松套管和钢丝吊线集成到一个“8”字形的PE护套内，形成自承式结构，在敷设过程中无需架设吊线和挂钩，施工效率高，有效降低施工费用，可以十分简单地实现电杆与电杆、电杆与楼宇、楼宇与楼宇之间的架空敷设，在FTTH 中，适用于室外线杆到楼房、别墅的引入。
同时，新型的适用于FTTH的室内光缆技术也在不断更新。
室内光缆采用紧套结构，通常需要根据阻燃等级的要求，考虑光缆的阻燃问题，所以通常光缆的外护套需要采用低烟无卤阻燃护套。
室内光缆主要有垂直布线光缆、水平布线光缆、用户软光缆等，还有许多具有新特性的品种，比如毯下光缆，该光缆为扁平结构，光缆两侧采用非金属加强件抗拉、承重，光纤单元在中心部分，用于室内的地毯下布线，方便灵活。
