可曲挠橡胶接头安装说明

可曲挠橡胶软接头安装在水泵的什么位置最为合适
1、可曲挠橡胶软接头在闸阀前后均可,其作用一是减震、二是热涨冷缩的需要、三是方便拆装阀门及维修需要；止回阀只要在水泵之后的扬水管上就行，其作用是保护水泵。

一般装在闸阀之后。

2、止回阀设在水泵前不知有什么太大意义实在想不出。

3、实际的安装顺序应该是：橡胶软连接，止回阀，闸阀。

压力表最好装在水泵出水口上，但一定要在止回阀前。

4、可曲挠橡胶接头是为了起减振。

当然是水泵与管路系统的连接处。

5、正常工作时，闸阀是不太操作的，而止回阀是频繁动作的，所以维修概率较大，维修时关闭该泵出水管闸阀就能维修而不影响系统的正常运行。

6、压力表装在止回阀前，可以防止水锤作用对压力表的冲击和破坏。

7、有人提出大口径管，止回阀装在闸阀后以便开闭，这不现实。

因为水泵停止时由于止回阀存在，装在止回阀后的闸阀前后的水压是一致的，闸阀的开闭是不存在问题的。

当然大口径阀门本身就比较难操作一点的。

橡胶接头又叫做橡胶管软接头，柔性橡胶接头，橡胶软接头，可曲绕橡胶接头，高压橡胶接头，橡胶减震器，补偿器等。

按连接方式分松套法种；按结构可分为单球体、双球体、异径3兰式、固定法兰式和螺纹式种。

由内外层胶、帘布层和钢丝圈组成管状5体、弯球体及风压盘管等橡胶件，经硫化成型后再与金属法兰或平行接头松套组合而成。

此产品可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，广泛应用于各种管道系统。

橡胶接头又可称为：可曲挠橡胶接头、橡胶软连接、软接头、柔性橡胶接头、橡胶膨胀节、避震喉、减震器等，是一高弹性、高气密性、耐介质和耐气候性的管道连接件。

橡胶接头是由内外层胶、帘布层和钢丝圈组成管状橡胶件，经高温、高压硫化成型后，与金属法兰或平行接头松套组合而成。

此产品利用了橡胶的高弹性、高气性、耐介质性、耐候性和耐辐射性等优点，可降低管道的振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用。

本品广泛应用于：化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

橡胶接头分类：1.按使用性能分为通用、特种、耐热三大类，通用类：适用于输送温度为﹣15℃~80℃的水、浓度10%以下的酸溶液或碱溶液。

特种类：适用于特殊性能的要求，如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀。

80℃的水耐热类：适用于输送温度高于按结构形式分为单球体、双球体、三球体、弯头球体，每2. 种形式又可分同心等径、同心异径、偏心异径三类。

按产品与管路的连接形式可分为法兰连接、螺纹连接和卡3. 箍连接三种。

0.25MPa 按工作压力可分为4. 产品标记：5.产品应按下列顺序标记：产品代号、类型代号、结构代号、性能代号、工作压力、公称直径。

、单球体D、产品和结构代号规定如下：可曲挠橡胶接头RFJ风机盘管接Yp,，同心异径WYt，偏心异径双球体S，弯头。

头F的单球体200mm。

指公称直径为标记示例：RFJD-1.6×200,1.6Mpa.可曲挠橡胶接头，工作压力产品结构：橡胶接头一般由内胶层、织物增强层、中胶层、1.外胶层、端部加固金属环或钢丝圈、金属法兰或平行活接头组成。

橡胶柔性接头简介及安装方法简介橡胶柔性接头又叫橡胶接头，橡胶软接头，可曲挠橡胶接头等。

是用于金属管道之间起挠性连接作用的中空橡胶制品，柔性接头按连接方式分松套法兰式、固定法兰式和螺纹式3种；按结构可分为单球柔性接头体、双球体、异径体、弯球体及风压盘管等5种。

由内外层胶、帘布层和钢丝圈组成管状橡胶件，经硫化成型后再与金属法兰或平行接头松套组合而成。

此产品可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，广泛应用于各种管道系统。

但是缺点是压力最高承受极限是25bar长期工作，耐气候性较钢质柔性接头差，不能用于漏天管道，损坏后不容易修复即一次性使用。

安装方法1、橡胶软接头在安装时严禁超位移极限安装。

2、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力小于管道的支撑力,否则应该安装防拉脱装置，以防止工作时受压拉脱。

3、管道必须有固定支撑或固定托架，固定托架的力必须大于轴向力。

垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架，以防止工作受压后拉脱。

4、安装螺栓要对称逐步加压拧紧，以防局部泄露。

5、安装时应远离热源，严禁使用不符合本产品要求的介质。

用途编辑以上两种柔性接头具有良好的综合性能，所以它广泛用于矿山、化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

说明：1.该产品可大大降低管道系统的震动和噪声，可根本上解决各类管路的接口位移，轴向伸缩及不同心度等问题。

2.根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种，适应多种介质和环境。

最高使用温度300℃3.材料属极性橡胶，密封性好，重量轻，安装维修方便、使用寿命长，但避免与锋利金属器械接触，以免刺破球体。

4.如架空使用可配弹性支架，安装时螺栓要用对角法上紧。

5.如管路压力过高时，应用极限螺栓将两端法兰连在一起。

6.法兰连接标准采用GB4216.3-4216.5标准，如用其它标准，可另行说明。

可挠曲橡胶接头技术说明可曲挠橡胶接头设于与构筑物相连的管道上，其功能是吸收由于温度变化、构筑物、地面沉降等引起的系统变形，以免池体撕裂，管道变形等，其传输介质为污水或污泥。

橡胶接头具有耐压强度高、不泄漏、防拉脱、装卸方便、密封性好、耐腐蚀等特点。

除技术文中明文规定外，制造厂家根据材料的使用环境，合理确定材料各部件的材质，以保证整体正常使用。

可曲挠橡胶接头安装在室外井内安装或直埋土中，设备中的碳钢部件，进行加强级防腐处理，直埋土中正常使用年限没低于设计要求。

1、结构与形式可曲挠橡胶接头是可曲挠、单球式加固型，由单球橡胶接头以及聚脂帘布加强层、配套分瓣式法兰等组成，压块以直槽型式燕尾槽型嵌合。

可曲挠橡胶接头的工作压力为1.2MPa，适用温度-20～+115℃。

DN500～DN1200mm 可曲挠橡胶接头的轴向位移伸长量为16mm、压缩量为25mm；横向位移量为22mm；允许偏转角度最大为15°。

2、引用与执行标准GB13932-92 《通用阀门铁制旋启式止回阀》GB/T12221-2005 《金属阀门结构长度》GB/T13927-2008 《工业阀门压力试验》GB50231-2009 《机械设备安装工程施工及验收通用规范》GB50334-2002 《城市污水处理厂工程质量验收规范》GB/T 17241.7-1998 《铸铁管法兰技术条件》GB/T 17241.6-2008 《整体铸铁法兰》GB/T 17241.3-1998 《带颈螺纹铸铁管法兰》GB/T 17241.2-1998 《铸铁管法兰盖》GB/T12237-2007 《石油、石化及相关工业用的钢制球阀》HG/T2289-2001 《可曲挠快装型大挠度橡胶接头》GB/T12465-1996 《管路松套伸缩接头》3、主要材料单球橡胶接头丁苯氯丁天然橡胶（含聚脂帘布加强层），密封端面以钢质圆环为加强环。

法兰 Q235A碳钢，符合GB/T9119.2-2000要求。

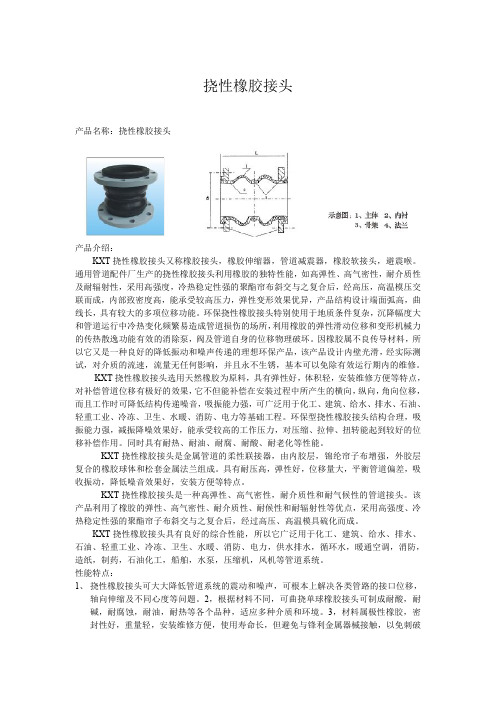

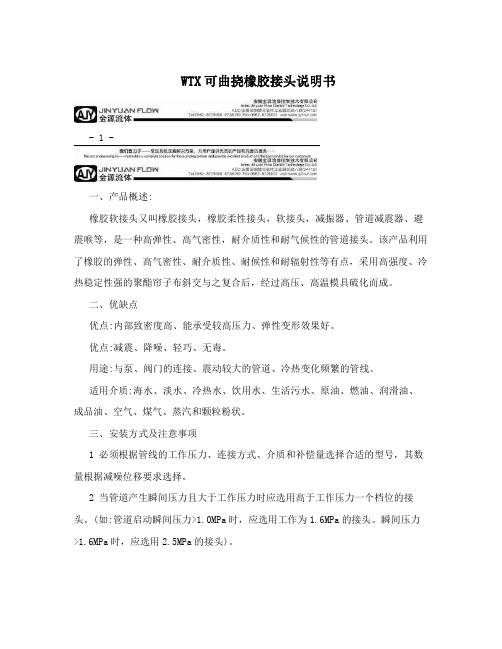

WTX可曲挠橡胶接头说明书- 1 -一、产品概述:橡胶软接头又叫橡胶接头，橡胶柔性接头，软接头，减振器、管道减震器、避震喉等，是一种高弹性、高气密性，耐介质性和耐气候性的管道接头。

该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等有点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。

二、优缺点优点:内部致密度高、能承受较高压力、弹性变形效果好。

优点:减震、降噪、轻巧、无毒。

用途:与泵、阀门的连接、震动较大的管道、冷热变化频繁的管线。

适用介质:海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、蒸汽和颗粒粉状。

三、安装方式及注意事项1 必须根据管线的工作压力、连接方式、介质和补偿量选择合适的型号，其数量根据减噪位移要求选择。

2 当管道产生瞬间压力且大于工作压力时应选用高于工作压力一个档位的接头。

(如:管道启动瞬间压力>1.0MPa时，应选用工作为1.6MPa的接头。

瞬间压力>1.6MPa时，应选用2.5MPa的接头)。

3 当管道介质为酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。

4 连接橡胶接头的法兰应是阀门法兰或符合GB/T9115.1(RF)的法兰。

5 可曲绕橡胶接头正常适用介质是温度在0-60?的普通水，特殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下，应选用相对应的特耐材料橡胶接头，不可盲目串用或通用。

6 可曲挠橡胶接头使用在水泵进出口时，应位于近水泵一侧，与水泵之间应安装金属变径接头，且安装在变径的大口径处。

7 当管道位移量?接头的最大补偿量时，应增加接头的数量来平行位移量，严禁为了调整管道的超差，使接头处于极限的扰曲位移和偏差状态，更不能超限度(伸缩、位移、偏转等)，使用具体安装数据见下表。

8 高层给水或悬空给水，管道应固定在吊架、托架或锚架上，且不能让接头承受管道自身重量和轴向力，否则接头应配备防拉脱装置(其承受力必须大于管道轴向力)。

PP 法兰可曲挠橡胶接头可曲挠橡胶接头介绍：可曲挠橡胶接头是安装在水泵进口和出口的减震接头，可以有效的保证水泵的使用寿命，也可以把水泵工作是发出的噪音和震动给吸收掉，可以安装在各种震动管道上，中央空调主机进口和出口等，使用寿命长达5年，特殊材质的使用寿命3年，使用成本低，是众多泵房隔音减噪的首先产品。

淞江减震器集团有限公司为各种泵房、中央空调水循环系统、城市供暖二次增压泵房等提供橡胶软接头配套可曲挠橡胶接头各部分材质：1、内层胶：NR、NBR、EPDM、FKM（可以选择耐高温、耐酸碱、耐油、耐磨等）2、外层胶：NR、NBR、EPDM、FKM（可以选择耐高温、耐酸碱、耐油、耐磨等）3、主体骨架：尼龙帘布（和轮胎里面的材料一样）4、增压环：高压钢丝绳5、法兰：碳钢Q235A（锻打）表面喷塑防锈烤漆、不锈钢301、不锈钢316L、PVC 材料）选择不同的橡胶可以起到不同的作用：1、天然橡胶NR（过水、80度以下）2、三元乙丙EPDM（高温150度以下、耐酸碱、耐腐蚀、电厂脱硫、石灰浆液、煤气、耐臭氧、耐天候老化等）3、丁腈橡胶NBR（耐油、包括液压油、航空煤油等油类、耐高温150度以下）4、氟橡胶FKM 俗称“橡胶王”（耐硫化氢、耐芳香烃、耐油、耐蒸汽、耐胺、耐低温、耐碱、耐高温180度以下、低温负40度）5、耐磨橡胶TZ（耐磨、一般用在矿产行业、颗粒介质输送管道）6、特种橡胶（乳化液、硫酸等特殊介质）可曲挠橡胶接头的安装和使用：要严格按照以下按照说明操作，避免造成不必要的后果，我们作为厂家，我们遇到这样那样的问题很多，所以把最为容易出现的事故问题总结了出来，希望用户可以静下心来好好的把我们的安装说明看一下，这样对你们的安装和使用都会有很大的好处。

可曲挠橡胶接头生产流程：从进料，我们工厂原材料用的都是大厂家出的化工原料，天然橡胶，我们用的是越南大烟片橡胶，比同行采购的橡胶成本就要贵20%，这种橡胶的拉力好，耐力加工定制是品牌上海淞江型号KXT适用范围与泵、阀门的连接、消防器材，震动较大的管道、冷热变化频繁的管道产品别名橡胶软接头规格KXT好，弹性好等优点，我们的可曲挠橡胶接头是真正的钢丝橡胶接头，里面有钢丝成分，我们的三元乙丙橡胶是中国石油公司生产，原材料进厂前先经过成分化验和材料分析，达到要求的98%以上才可以进厂，所以我们的橡胶挠性接管售价比同行业价格要高30%左右，希望客户能够真正的拿同样的产品去比较价格，我公司产品一律质保3年！。

单球体可曲挠橡胶接头橡胶接头又叫做橡胶管软接头，柔性橡胶接头，橡胶软接头，可曲绕橡胶接头，高压橡胶接头，橡胶减震器，补偿器等。

按连接方式分松套法兰式、固定法兰式和螺纹式3种；按结构可分为单球体、双球体、异径体、弯球体及风压盘管等5种。

由内外层胶、帘布层和钢丝圈组成管状橡胶件，经硫化成型后再与金属法兰或平行接头松套组合而成。

此产品可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，广泛应用于各种管道系统。

橡胶接头定义1.可曲挠橡胶接头Flexible rubberjoints是由织物和金属材料增强的橡胶件与法兰或平形活接头组成、用于金属管路系统的隔振隔振、降低噪声和位移补偿。

2.可曲挠橡胶接头轴向位移是：橡胶接头在流体流动方向（即中轴线方向）的伸长或压缩。

3.可曲挠橡胶接头横向位移是：橡胶接头在与流体方向即中轴线方向相垂直的方向的位移。

4.可曲挠橡胶接头角位移是：橡胶接头两个端面的垂直中心线与原中轴线的夹角之和。

分类与标记1.按使用性能分为通用、特种、耐热三大类，通用类：适用于输送温度为﹣15℃~80℃的水、浓度10%以下的酸溶液或碱溶液。

特种类：适用于特殊性能的要求，如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀。

耐热类：适用于输送温度高于80℃的水2.按结构形式分为单球体、双球体、三球体、弯头球体，每种形式又可分同心等径、同心异径、偏心异径三类。

3.按产品与管路的连接形式可分为法兰连接、螺纹连接两种。

4.按工作压力可分为0.25MPa5.产品标记：产品应按下列顺序标记：产品代号、类型代号、结构代号、性能代号、工作压力、公称直径。

产品和结构代号规定如下：可曲挠橡胶接头RFJ、单球体D、双球体S，弯头W，同心异径Yt，偏心异径Yp,风机盘管接头F。

标记示例：RFJD-1.6×200,。

指公称直径为200mm的单球体可曲挠橡胶接头，工作压力1.6Mpa.。

可曲挠橡胶接头连接方式
可曲挠橡胶接头是一种用于连接管道的装置，它由橡胶和金属件组成。

通常情况下，可曲挠橡胶接头主要采用以下三种连接方式：
1.法兰连接：法兰连接是可曲挠橡胶接头最常用的连接方式之一。

在法兰连接中，接头两端的金属法兰通过螺栓紧固在一起，橡胶垫片则位于两个法兰之间，起到密封作用。

这种连接方式适用于不同材料、不同规格、不同压力的管道连接。

2.螺纹连接：螺纹连接是可曲挠橡胶接头的另一种连接方式。

这种连接方式适用于小口径的管道连接。

接头两端的金属螺纹可以通过旋转紧固在一起，橡胶垫片也位于两个金属件之间，保证密封性。

3.夹紧连接：夹紧连接是可曲挠橡胶接头常见的连接方式之一，它适用于连接需要频繁拆卸的场合。

这种连接方式通过夹紧两端金属件的夹紧器将橡胶垫片夹紧在两个金属件之间，确保密封性。

夹紧连接的优点在于拆卸方便，但其压力容限较低。

总的来说，可曲挠橡胶接头的连接方式多种多样，具体应根据管道应用场合和要求来选择合适的连接方式。

挠性接头安装使用要求
挠性接头通常由内部橡胶层和织物增强层，中间橡胶层，外部橡胶层，端部增强金属环或钢丝圈组成，由高温高压硫化，结合金属法兰或平行接头的松套复合橡胶管。

在水泵的进，出口处使用挠性接头时，应将其置于水弹簧的侧面，并在水弹簧与大径异径管之间安装金属异径接头。

挠性接头是一种保护挠性接头避免受到拉脱危险的装置，将挠性接头的位移量控制在一定的范围内从而确保挠性接头和管道的安稳运行。

防拉脱限位装置是在原有产品性能的基础上增设限位装置，管道在允许的伸缩量中可以自由伸缩，一旦超过其很大伸缩量就起到限位，确保管道的运行，特别适用于有震动或有一定斜度及拐弯的管路中的连接。

安装接头时，螺栓的螺钉朝向接头的外侧，并且按照对角挤压的方法均匀地拧紧法兰端面上的螺栓，并施加压力。

橡胶软接头是由法兰和球体组成的，除了法兰的标准不同以外，橡胶球体的标准都是按照国标《HG/T2289-2001》生产加工。

挠性接头安装前的严密性检查如果不到位时，挠性接头存在的缺陷不易被发现和处理，因为挠性接头瑞然有出厂合格证，但是经过运输、装卸、储存等过程，可能会受到碰撞、砸伤等损害，使挠性接头产生裂纹或关键部位缺损，遭到破坏，都会造成阀门泄露，影响正常使用或返工检修造成成本和材料的消耗。

挠性接头的工作温度为0-60°，适用介质为普通水。

如果介质环境发生变化，例如温度升高，环境变为酸性，碱性，油性等，则还需要相应质量的接头。

如高低温接头，耐酸碱接头，耐油接头等。
