可曲挠、避震喉接头知识

橡胶补偿器产品使用说明书
一、产品概述
橡胶补偿器也称橡胶膨胀节、橡胶伸缩节、可曲挠橡胶接头，减振
器、管道减震器、避震喉、软接头等。

它作为一种柔性耐压管件安装
于液体输送系统中，用以补偿管道或机器、设备连接端的相互位移，
吸收振动能量，能够起到减振、消音等作用，具有柔性好、质量轻、
耐腐蚀、抗疲劳、耐高低温等多项特点。

二、结构特征和工作原理
橡胶补偿器是由两端带橡胶凸缘补偿元件与金属法兰组成。

一般金属法兰常采用松套结构。

橡胶凸缘元件表面为橡胶，内层为尼龙帘布等增强层一直延伸到两端的橡胶凸缘，凸缘内有金属加强环。

橡胶补偿器是用以利用橡胶凸缘的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件；可对轴向，横向，和角向位移量进行吸收。

三、产品特点
1、该产品可大大降低管道系统的震动和噪声，解决各类管路的接口位移，轴向伸缩及不同心度
等问题；
2、材料属极性橡胶，密封性好，重量轻，安装维修方便、使用寿命长。

四、外形尺寸和主要零件材质
主要零件材质
五、保管、安装及使用说明
1、补偿器在安装前应作灌水试验，以检查有无渗漏现象，确无变形、渗漏现象时始可使用。

2、检查各处螺栓是否均匀拧紧。

3、补偿器避免与锋利金属器械接触，以免刺破球体。

4、安装后产品不应受较大外力。

5、补偿器应放在干燥的仓库内严禁露天存放。

6、使用工况要符合性能规范要求。

六、可能发生的故障及消除方法
尺寸单位：mm
n-Φd。

推荐！橡胶软连接的安装方法及技术图例可曲挠橡胶接头（又叫橡胶软接头，橡胶软连接，橡胶柔性接头，软接头，减振器、管道减震器、避震喉等）主要利用橡胶的独特性能：弹性高、密封性好、抗辐射、耐介质性和优良适应性。

橡胶接头采用高强度，冷热稳定性强的聚酯帘布斜交与之复合，经高压、高温模式交联压制而成。

其整个过程完全有人工操作，增加了橡胶接头的抗拉性、弹性变形效果优异，高质量的材料融合和表面的美观。

产品整体的结构设计具有断面弧度高、曲线长，凹凸有致，使其能有较大的多向位移，满足其在安装过程中出现偏差较大的情况。

橡胶接头特别适用于地质条件复杂，沉降幅度大和管道工作中冷热变化频率多易造成管道损伤的的场所。

橡胶接头可以利用橡胶本身的弹性滑动转移和变形机械力的转热散逸功能可以有效的消除泵、阀门及连接管道产生的位移物理破坏。

因为橡胶属于不良传导材料，所以它又是一种良好的减震、消音的理想产品。

橡胶软连接设计内壁光滑，经实际测试对介质的流动无任何影响，不会生锈，基本可以免除有效工作期内的检查的维修。

由于可曲挠橡胶橡头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程的管道输送。

安装说明：1、橡胶软接头在安装时严禁超位移极限安装。

2、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力小于管道的支撑力,否则应该安装防拉脱装置，以防止工作时受压拉脱。

3、管道必须有固定支撑或固定托架，固定托架的力必须大于轴向力。

垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架，以防止工作受压后拉脱。

4、安装螺栓要对称逐步加压拧紧，以防局部泄露。

5、安装时应远离热源，严禁使用不符合本产品要求的介质。

下附橡胶软连接基本款的图例供参考：。

可曲挠橡胶接头的工作原理1. 引言1.1 可曲挠橡胶接头的概念可曲挠橡胶接头是一种用于连接管道、容器、设备等的重要组件，具有很好的柔性和耐磨性。

它能够在工程中起到减震、消音、补偿位移和改变管道方向的作用。

可曲挠橡胶接头由内筒、橡胶、增强层和对接法兰组成，通过橡胶的柔性实现管道之间的连接和位移补偿。

在工程中，可曲挠橡胶接头广泛应用于供水、排水、暖通、化工、石油、钢铁、电力等行业，解决了管道系统因热胀冷缩、振动引起的位移、变形和裂缝等问题，保障了管道系统的安全运行。

可曲挠橡胶接头不仅具有耐高温、防腐蚀、抗老化等特性，而且具有可挠性好、安装维修方便等优点。

通过合理选用材料、设计结构和注意使用环境等方法，可实现可曲挠橡胶接头的最佳工作效果，确保工程设备的正常运行和安全性。

1.2 在工程中的应用在工程中，可曲挠橡胶接头被广泛应用于各种领域，具有多种重要的功能和作用。

在管道工程中，可曲挠橡胶接头可以用于连接不同管道或管道与设备之间的连接，能够有效减少管道传输过程中的振动和噪音，保护管道和设备的安全性。

在建筑工程中，可曲挠橡胶接头可以用于连接建筑物中的管道系统，起到减震和减少噪音的作用，同时能够适应建筑物的变形和位移，确保建筑物结构的稳定性。

在机械设备和船舶领域，可曲挠橡胶接头也扮演着重要的角色，可以连接机械设备中的管道系统，减少振动和噪音，延长设备的使用寿命。

可曲挠橡胶接头在各种工程领域中的应用非常广泛，具有重要的作用和意义。

2. 正文2.1 可曲挠橡胶接头的结构设计可曲挠橡胶接头是一种用于连接管道或设备的重要部件，具有良好的耐热、耐寒、耐化学腐蚀及吸音隔振等特性。

其结构设计主要包括内胶层、织物层和外胶层。

内胶层通常采用优质橡胶材料制成，具有良好的弹性和耐磨损性，能够有效防止介质泄漏。

织物层则起到加固和支撑作用，防止橡胶过度变形和破裂。

外胶层则起到保护内部结构和挡水防腐的作用，延长接头的使用寿命。

在结构设计上，还可以根据具体工程要求和介质特性选择不同的结构形式，如单球、双球、橡胶软接等。

橡胶弯头的使用技巧橡胶接头又叫橡胶软连接，橡胶柔性接头，软接头，减振器、管道减震器、避震喉等，是一种高弹性高气密性，耐介质性和耐气候性的管道接头。

该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等有点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。

1.可曲挠橡胶接头管道安装时，必须让其处于自然状态，不要人为的在安装时产品产生认为变形。

2.法兰松套型橡胶接头在安装时，须使球体两端增强圈（突出部分内钢丝绳）全部卡入法兰槽内，防止管道承压时球体与法兰拉脱。

上螺栓时，先将对称的六角螺栓（或四条）拧紧，保证球体与法兰的全部到位。

3.橡胶接头与管道法兰连接时螺旋丝杆应申向管道法兰一段，防止螺纹将受到压膨胀时橡胶接头的拱起部分挤压或扎伤，每一段的螺旋必须对称的加压拧紧，是所有螺栓松紧一致，使用条件恶劣的场所，除增加平垫外，还增加弹簧垫圈，以防螺母松动。

4.若使用拱形和高弧度橡胶接头时（因螺栓六角难以穿过法兰孔），采用双头螺栓，并尽量减少球体端螺纹突出部分，以免球体受压膨胀时被挤伤，使橡胶接头早期损坏。

5.当橡胶接头在水泵出口近距离和开停频繁条件下使用进，为减少橡胶接头长度的拉伸和压缩过大而给泵和管道带来的影响，应在法兰两端增加限位装置。

6.使用DN1000mm以上大口径橡胶接头时，为便于安装和降低劳动强度，应该法兰一端制作一节是量长度的短管，等橡胶接头与短管和另一端管道连接好以后，再把短管与对口端肠管焊接。

7.为便于因短管焊接变形而造成的径向偏差，应在焊接前用原钢和其他相应强度的金属物把两端管道法兰临时焊接。

使橡胶接头与法兰连接处形成刚性体，待短管焊接完成后，再把焊接物去掉，以使橡胶接头在安装完毕后处于自然状态。

8.在实施金属连接物与法兰临时焊接时，切记用掩盖物将焊接处橡胶接头盖住，以免焊接时烧坏球体橡胶接头。

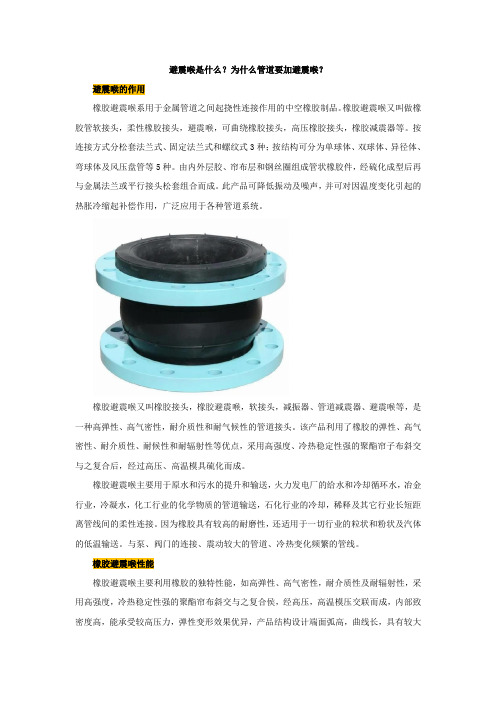

避震喉是什么？为什么管道要加避震喉？避震喉的作用橡胶避震喉系用于金属管道之间起挠性连接作用的中空橡胶制品。

橡胶避震喉又叫做橡胶管软接头，柔性橡胶接头，避震喉，可曲绕橡胶接头，高压橡胶接头，橡胶减震器等。

按连接方式分松套法兰式、固定法兰式和螺纹式3种；按结构可分为单球体、双球体、异径体、弯球体及风压盘管等5种。

由内外层胶、帘布层和钢丝圈组成管状橡胶件，经硫化成型后再与金属法兰或平行接头松套组合而成。

此产品可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，广泛应用于各种管道系统。

橡胶避震喉又叫橡胶接头，橡胶避震喉，软接头，减振器、管道减震器、避震喉等，是一种高弹性、高气密性，耐介质性和耐气候性的管道接头。

该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。

橡胶避震喉主要用于原水和污水的提升和输送，火力发电厂的给水和冷却循环水，冶金行业，冷凝水，化工行业的化学物质的管道输送，石化行业的冷却，稀释及其它行业长短距离管线间的柔性连接。

因为橡胶具有较高的耐磨性，还适用于一切行业的粒状和粉状及汽体的低温输送。

与泵、阀门的连接、震动较大的管道、冷热变化频繁的管线。

橡胶避震喉性能橡胶避震喉主要利用橡胶的独特性能，如高弹性、高气密性，耐介质性及耐辐射性，采用高强度，冷热稳定性强的聚酯帘布斜交与之复合侯，经高压，高温模压交联而成，内部致密度高，能承受较高压力，弹性变形效果优异，产品结构设计端面弧高，曲线长，具有较大的多项位移功能，特别使用于地质条件复杂，沉降幅度大和管道运行中冷热变化频繁易造成管道损伤的场所，利用橡胶的弹性滑动位移和变形机械力的传热散逸功能有效的消除泵，阀及管道自身的位移物理破坏。

因橡胶属不良传导材料，所以它又是一种良好的降低振动和噪声传递的理想环保产品，该产品设计内壁光滑，经实际测试，对介质的流速，流量无任何影响，并且永不生锈，基本可以免除有效运行期内的维修。

很多人都知道可曲挠橡胶接头是压力管道中不可缺少的元件之一，但是大部分人对于这种产品发挥的作用不是很清楚，借着这个机会我们来详细地为大家说明一下。

(一)隔振的作用
可曲挠橡胶接头一般安装在设备的出口，另一端链接管道，当设备开启工作时震动会传递给可曲挠橡胶接头，可曲挠橡胶接头因为橡胶的特性吸收震动让后面的设备平稳运行。

但隔振效率与管道内介质的性质和温度、工作压力、管道直径、设置位置、安装方法、使用数量和水泵机组的振动特点等因素有关。

(二)位移补偿的作用
水泵机组在基础下部设置了隔振垫，采用了隔振措施后，由于隔振垫被压缩和机组扰动力的周期性变化，水泵机组带同底座、惰性块和所连接的管道，都存在垂直方向的位移。

在管道上安装可曲挠橡胶软接头可以消除因位移而带来的管道应力集中而导致管道损坏的问题。

位移补偿也是可曲挠橡胶接头的主要功能
之一。

由于具有位移补偿功能，可曲挠橡胶接头也可以应用于管道由于伸缩、沉降而产生位移的场合，在由于施工安装出现偏差、留洞不准、管道中心线产生偏心等场合也可应用。

由于它具有较大的自由偏转和位移，因此还可应用在以下场合：
1、因温度差异而引起的伸缩。

2、因建筑物、构筑物或地面沉降而引起的位移。

3、连接管中心不吻合的偏心管道。

4、弥合因管道下料不准而造成的误差。

5、纯为安装、拆卸、维修方面而采用。

6、解决因风机盘管两端刚性连接产生的渗漏现象。

对于可曲挠橡胶接头的作用就为您介绍到这里了，感谢您一直以来的支持。

可曲挠橡胶接头技术要求可曲挠橡胶接头是一种广泛应用于管道系统中的连接件，它能够有效地吸收和减小管道由于振动、温度变化、地基沉降等原因产生的应力，提高管道系统的稳定性。

下面将从技术要求的角度，对可曲挠橡胶接头进行详细的介绍。

一、材料要求可曲挠橡胶接头的主要材料是橡胶，常用的橡胶材料有天然橡胶、合成橡胶等。

天然橡胶具有较好的弹性和耐老化性能，但耐油、耐溶剂性能较差；合成橡胶则具有较好的耐油、耐溶剂性能，但弹性较差。

因此，在选择橡胶材料时，需要根据具体的应用场景和需求进行综合考虑。

二、结构要求可曲挠橡胶接头通常由内胶层、增强层和外胶层三部分组成。

内胶层直接与输送介质接触，因此需要具有良好的耐腐蚀性和耐磨性；增强层通常采用钢丝编织或缠绕而成，以提高接头的强度和稳定性；外胶层则起到保护和装饰的作用。

三、尺寸要求可曲挠橡胶接头的尺寸需要根据管道系统的设计要求进行确定。

在选择接头时，需要考虑管道的直径、工作压力、工作温度等因素。

同时，还需要根据管道系统的安装要求，确定接头的长度、弯曲半径等参数。

四、性能要求1.耐压性能：可曲挠橡胶接头需要具有良好的耐压性能，能够承受管道系统的工作压力。

在选择接头时，需要根据工作压力的大小，选择相应的接头型号。

2.耐腐蚀性能：可曲挠橡胶接头需要具有良好的耐腐蚀性能，能够适应各种酸碱溶液的输送。

在选择接头时，需要根据输送介质的性质，选择相应的橡胶材料。

3.耐高温性能：可曲挠橡胶接头需要具有良好的耐高温性能，能够适应高温环境下的输送。

在选择接头时，需要根据工作温度的高低，选择相应的橡胶材料。

4.耐老化性能：可曲挠橡胶接头需要具有良好的耐老化性能，能够长期保持其性能稳定。

在选择接头时，需要根据使用环境和使用寿命的要求，选择相应的橡胶材料。

5.安装和维护要求：可曲挠橡胶接头需要易于安装和维护，能够方便地与管道系统连接和拆卸。

在安装过程中，需要注意接头的方向和位置，确保其与管道系统紧密连接。

[指导]可曲挠橡胶接头可曲挠橡胶接头可曲挠橡胶接头简称橡胶接头，又称作减振器、膨胀节、管道减震器、避震喉、软接头,是金属管道的柔性联接器，橡胶软接头由织物和金属材料增强的橡胶件与法兰或平行活接头组成，用于金属管路系统的减震隔振，降低噪声和位移补偿。

可曲挠橡胶接头是一种高弹性、高气密性，耐介质性和耐气候性的管道接头。

该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。

可曲挠橡胶接头选用天然橡胶为原料，具有弹性好，体积轻，安装维修方便等特点，对补偿管道位移有极好的效果，它不但能补偿在安装过程中所产生的横向，纵向，角向位移，而且工作时可降低结构传递噪音，吸振能力强，可广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

通用管道配件厂可曲挠单球可曲挠单球橡胶接头结构合理，吸振能力强，减振降噪效果好，能承受较高的工作压力，对压缩、拉伸、扭转能起到较好的位移补偿作用。

同时具有耐热、耐油、耐腐、耐酸、耐老化等性能。

可曲挠橡胶接头是把金属伸缩器的可机械伸缩性和可曲挠橡胶接头的多位移功能集于一体，在运行中补偿管道因温度变化而产生的线性膨胀和收缩以及补偿由于地基沉降所产生的管道的不同心度和其他原因引起地角向偏移，是一种多功能的管道补偿器。

轴向位移:橡胶接头在流体流动方向(即中轴线方向)的伸长和压缩横向位移:橡胶接头在与流体方向即中轴线方向相垂直的两个端面中心的相对位移角向位移:橡胶接头两个端面的垂直中心线与原中轴线形成的夹角之和即为a1+a2产品分类:1(按使用性能分为通用、特种、耐热三大类。

通用类:适用于输送温度为-15?--80?的水、浓度10%以下的酸溶液或碱溶液。

特种类:适用于特殊性能的要求，如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀。

耐热类:适用于输送温度高于80?的水。

2(按结构形式可分为:单球体、双球体、弯头三种，每种形式又分为同心同径、同心异径和偏心异径三类。
