口服液车间平面布局图引言概述：在制药行业中，口服液是一种常见的药剂形式。
为了确保生产过程的高效性和安全性，合理的车间平面布局图是至关重要的。
本文将详细介绍口服液车间平面布局图的设计要点和注意事项。
一、车间功能分区1.1 原料储存区在口服液车间的平面布局中，原料储存区是一个重要的功能分区。
该区域应设有适当的储存设备，如储罐、容器和货架，以确保原料的安全存放。
此外，还应根据原料的特性，合理划分不同的储存区域，以防止交叉污染。
1.2 生产区生产区是口服液车间的核心区域，用于制造和包装口服液产品。
在设计生产区时，应考虑到工艺流程的顺序和效率。
通常，生产区应包括原料配制区、混合区、过滤区、灭菌区和灌装区等。
每个区域应有清晰的界限，以避免交叉污染和混乱。
1.3 检验区口服液的质量控制是非常重要的。
因此，在车间平面布局中，应设立专门的检验区域。
该区域应配备必要的实验设备和检验仪器，以进行原料和成品的质量检测。
此外，检验区应与生产区相对独立，以避免样品污染和误差。
二、设备摆放和通道设计2.1 设备摆放在车间平面布局中，设备摆放的合理性直接影响到生产效率和工作人员的操作便捷性。
应根据工艺流程和设备的使用频率，将设备合理地摆放在车间中。
同时，要确保设备之间的距离足够，以便于操作和维护。
2.2 通道设计为了确保工作人员的安全和流动性，车间平面布局中应合理设计通道。
通道的宽度应足够容纳人员和设备的通过，并且要避免阻碍物的堆积。
此外，通道的位置应与设备的摆放相匹配，以便于操作人员的操作和监控。
2.3 安全设施在车间平面布局中，安全设施是不可或缺的一部分。
应根据法律法规和行业标准，配置必要的安全设施，如紧急停车按钮、消防设备和安全标识等。
此外，还应定期检查和维护这些设施，确保其正常工作。
三、空气净化和通风系统3.1 空气净化系统在制药车间中，空气质量对产品的质量和工作人员的健康至关重要。
因此，在口服液车间平面布局中，应配置适当的空气净化系统。
口服液车间平面布局图一、背景介绍口服液车间是医药生产过程中重要的环节之一，其平面布局图的设计对于生产效率和产品质量有着重要的影响。
本文将详细介绍口服液车间平面布局图的标准格式，包括车间布局原则、主要区域划分、设备摆放和工作流程。
二、车间布局原则1. 安全性原则：确保车间内的人员和设备安全，合理设置安全通道和紧急出口，避免交叉污染和事故发生。
2. 流线性原则：根据生产工艺流程，合理安排设备和工作区域的位置，使产品流动顺畅，减少物料和人员的移动距离。
3. 卫生性原则：保持车间环境的清洁和卫生，设置洗手间、更衣室等设施，合理安排工作区域，方便清洁和消毒。
4. 人性化原则：考虑员工的工作习惯和舒适度，合理设置工作台、储物柜等设施，提供良好的工作环境。
三、主要区域划分1. 原料存放区：用于存放口服液生产所需的原材料和辅助材料，包括溶剂、溶液、药品等，需设立合适的货架和标识，便于管理和取用。
2. 配料区：用于进行药品的配料和混合，需设立配料台和配料秤等设备，方便操作和控制配料比例。
3. 生产区：用于进行口服液的生产和灌装，需设立生产台和灌装设备，确保生产过程的连续性和稳定性。
4. 包装区：用于对口服液产品进行包装和包装材料的存放，需设立包装台和包装机械，保证产品的包装质量和效率。
5. 检验区：用于对口服液产品进行质量检验和检测，需设立检验台和检验仪器，确保产品符合质量标准。
6. 成品存放区：用于存放口服液产品的成品，需设立合适的货架和标识，便于管理和出库。
四、设备摆放1. 根据车间布局原则和主要区域划分，合理安排设备的位置，确保流程顺畅和操作便捷。
2. 根据生产工艺和设备的使用频率，将常用设备放置在离操作员最近的位置，减少操作员的移动和等待时间。
3. 设备之间保持适当的间距，方便操作和维修，避免交叉干扰和安全隐患。
4. 根据设备的尺寸和重量，选择合适的支撑结构和固定方式，确保设备的稳定性和安全性。
五、工作流程1. 原料准备：将所需的原材料和辅助材料送至原料存放区，进行验收和入库。
液体制剂生产工艺流程
液体制剂是制药行业中常见的一种制剂形式，其生产工艺流程一般包括以下几个步骤：
1. 原料准备：根据药物的配方，准备制剂所需要的原料，包括活性成分、辅料、溶媒等。
确保原料的质量符合要求。
2. 加工制备：将活性成分和辅料按照一定比例加入到溶媒中，通过物理或化学手段将其充分溶解或悬浮。
这一步通常需要掌握一定的工艺参数，如温度、搅拌速度等，以确保制剂的稳定性和质量。
3. 提纯处理：对制备好的溶液进行提纯处理，以去除其中的杂质或不溶性物质。
常见的提纯方法包括过滤、离心、沉淀等，能有效提高制剂的纯度。
4. 调整pH值：根据药物的性质和适应性要求，通过加入酸碱
溶液来调整制剂的pH值。
这一步旨在提供最适宜的环境条件，以保证药物的稳定性和疗效。
5. 灭菌处理：将制剂进行灭菌处理，以确保制剂的无菌性。
常见的灭菌方法包括高温蒸汽灭菌、过滤灭菌等，能有效杀灭制剂中的微生物。
6. 填充包装：将制剂填充到合适的容器中，并进行密封。
常见的包装材料包括玻璃瓶、注射器、塑料瓶等，根据制剂的特性和使用要求进行选择。
7. 质量控制：对制剂进行质量检验，包括外观检查、药物含量分析、溶解度测试等。
通过对制剂进行严格的质量控制，确保产品的符合规格要求。
8. 储存运输：将包装好的制剂进行储存和运输。
根据药物的特性，选择适合的储存条件，如温度、湿度等。
以上是液体制剂生产工艺流程的基本步骤，不同的制剂可能会有一些差异。
在整个生产过程中，严格遵循质量管理体系和GMP要求，确保制剂的质量和安全性。
口服液体制剂车间典型布局及优劣分析1 典型工艺流程及操作单元介绍1.1 典型工艺流程框图图1.2.11.2 操作单元划分常见的口服液生产的工艺操作单元可划分为以下几个部分：称量、炼蜜、配液、过滤、洗烘、灌装、灭菌、灯检、外包。
1）称量称重主要包括固体物料、液体物料。
固体物料根据物料的活性由低到高常用设备：负压称量罩、隔离器等。
液体物料根据物料量的大小常采用的方式：称重模块、桶+称重设备。
2）炼蜜蜂蜜一般作为口服液体常用的娇味剂。
炼蜜程度分嫩、中、老三种。
含水量依次下降，流动性依次降低。
3）配制/混合配制主要针对溶液剂而言，是灌装前将原辅料和溶剂混合的过程。
投料对象为高活性、高毒性原料药应采用密闭投料装置，常规物料一般采用人工上料或真空上料方式进行。
4）过滤（离心）过滤是流体工艺应用较为广泛的单元操作之一，主要作用是让液体通过某种过滤介质，使液体中某些物质被截留在上游，其他物质通过介质，从而起到分离的作用。
较常用的过滤方式为膜过滤，根据膜孔径大小起到预过滤、降低微生物负荷（0.45 μm）、除菌过滤（0.22 μm）等作用，一般工艺采用微孔膜筒式过滤设备居多。
但是中药口服液通常需要冷沉等操作来去除无效物质，增加澄清度；部分物质无法通过膜过滤进行分离，一般需要进行离心（过滤）操作。
常用设备为碟片离心机、管式离心机及板框过滤器。
5）洗烘常规洗瓶一般利用超声波清洗和三水三气交替喷射压力冲洗进行清洗，烘干一般采用隧道式烘箱，分为预热、灭菌、冷却三个阶段。
洗烘的主要关注重点在于设备的送排风设计，是否独立送洁净风是跟设备厂家沟通的重点。
6）灌装轧盖灌装采用计量泵或者时间-压力控制系统，一般可以做到16个灌装头；而采用负压方式灌装头可以做到48个，如何选择一般跟液体的粘度有关。
轧盖（旋盖）工序主要是防止活塞脱落，为产品提供长期的密封保证。
轧盖区域应结合产品的密封性能、设备状况、铝盖特性等设计合适的洁净级别。
轧盖过程中容易产生金属微粒或者胶塞脱落现象，因此应考虑设定必要的除污染设施和检查装置，以消除污染和确保产品的密封完整性。

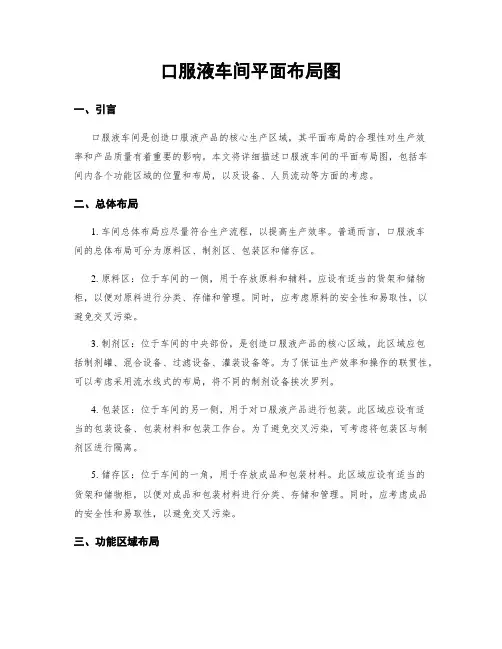

口服液车间平面布局图一、引言口服液车间是创造口服液产品的核心生产区域，其平面布局的合理性对生产效率和产品质量有着重要的影响。
本文将详细描述口服液车间的平面布局图，包括车间内各个功能区域的位置和布局，以及设备、人员流动等方面的考虑。
二、总体布局1. 车间总体布局应尽量符合生产流程，以提高生产效率。
普通而言，口服液车间的总体布局可分为原料区、制剂区、包装区和储存区。
2. 原料区：位于车间的一侧，用于存放原料和辅料。
应设有适当的货架和储物柜，以便对原料进行分类、存储和管理。
同时，应考虑原料的安全性和易取性，以避免交叉污染。
3. 制剂区：位于车间的中央部份，是创造口服液产品的核心区域。
此区域应包括制剂罐、混合设备、过滤设备、灌装设备等。
为了保证生产效率和操作的联贯性，可以考虑采用流水线式的布局，将不同的制剂设备挨次罗列。
4. 包装区：位于车间的另一侧，用于对口服液产品进行包装。
此区域应设有适当的包装设备、包装材料和包装工作台。
为了避免交叉污染，可考虑将包装区与制剂区进行隔离。
5. 储存区：位于车间的一角，用于存放成品和包装材料。
此区域应设有适当的货架和储物柜，以便对成品和包装材料进行分类、存储和管理。
同时，应考虑成品的安全性和易取性，以避免交叉污染。
三、功能区域布局1. 原料准备区：位于原料区，用于原料的称量、混合和预处理。
此区域应设有适当的称量设备、混合设备和预处理设备。
为了避免原料的交叉污染，应将不同的原料准备区进行隔离。
2. 制剂区：位于制剂区，用于制剂的混合、过滤和灌装。
此区域应设有适当的混合设备、过滤设备和灌装设备。
为了保证制剂的质量和稳定性，应对制剂区进行空气净化和温湿度控制。
3. 包装区：位于包装区，用于口服液产品的包装。
此区域应设有适当的包装设备、包装材料和包装工作台。
为了避免包装过程中的交叉污染，应对包装区进行空气净化和温湿度控制。
4. 储存区：位于储存区，用于存放成品和包装材料。
此区域应设有适当的货架和储物柜，以便对成品和包装材料进行分类、存储和管理。
口服液车间平面布局图口服液车间平面布局图是指口服液生产车间的平面布局设计图纸，用于指导口服液生产车间的建设和装修。
下面是口服液车间平面布局图的详细内容：一、总体布局设计1. 口服液车间总体布局应符合GMP要求，确保生产过程的卫生安全和生产效率。
2. 口服液车间应与其他生产区域、洁净区域和辅助区域合理连接，便于物料流动和人员流动。
3. 口服液车间应设有独立的进出口，便于物料的进出和废料的处理。
二、主要功能区域布局1. 原辅料存放区：用于存放口服液生产所需的原辅料，包括药品原料、溶剂、辅料等。
应设有合适的货架和储存设备，确保原辅料的安全和易取用。
2. 粉剂混合区：用于口服液粉剂的混合和搅拌。
应设有粉剂混合设备和搅拌设备，以及相应的操作台和清洁设备。
3. 溶剂调配区：用于溶剂的调配和配制。
应设有溶剂调配设备和配制设备，以及相应的操作台和清洁设备。
4. 灌装区：用于口服液的灌装和包装。
应设有灌装设备、包装设备和相应的操作台和清洁设备。
5. 洁净区：用于口服液的洁净操作和包装。
应设有洁净工作台、洁净设备和相应的清洁设备。
6. 检验区：用于对口服液产品进行质量检验。
应设有检验设备、操作台和相应的清洁设备。
7. 废料处理区：用于处理口服液生产过程中产生的废料和废水。
应设有废料处理设备和废水处理设备，以及相应的操作台和清洁设备。
三、设备布局和设备选择1. 设备布局应合理，确保物料流动的顺畅和操作的便利。
设备之间应有足够的空间，以便维修和清洁。
2. 设备选择应符合GMP要求，确保生产过程的卫生安全和生产效率。
应选择品质可靠、操作简便、易于清洁和维修的设备。
3. 设备应具备相应的自动化和信息化功能，以提高生产效率和产品质量。
应考虑设备的可扩展性，以适应未来的生产需求。
四、通风和洁净要求1. 口服液车间应具备良好的通风系统，确保室内空气的新鲜和流通。
应考虑到有害气体的排放和粉尘的控制。
2. 口服液车间应符合洁净要求，确保生产过程的卫生安全和产品质量。
