第 4 章建筑构造概论4.1 建筑体系建筑体系，一是指建筑的装配体系，如砌块建筑、板材建筑、盒子建筑等；二是指建筑的结构体系，如砖混结构、框架结构、排架结构、空间结构等。
依建筑物使用性质和规模的不同可分为单层、多层、大跨和高层建筑，单层和多层建筑的主要结构体系为砌体结构或框架结构体系。
砌体结构是指由墙体作为建筑物承重构件的结构体系，而框架结构主要是指梁柱作为承重构件的结构体系。
大跨建筑常见的有拱结构、网架结构以及薄壳、折板、悬索等空间结构体系。
依建筑结构构件所用的材料不同，目前有木结构、混合结构、钢筋混凝土结构和钢结构之分，混合结构是指在一座建筑物中，其主要承重构件分别采用多种材料制成，如砖与木、砖与钢筋混凝土、钢筋混凝土与钢等。
用钢筋混凝土、钢材作主要结构材料的民用建筑多为框架结构体系。
如钢筋混凝土框架、钢框架结构。
由于钢筋混凝土构件既可现浇，又可预制，为构件生产的工厂化和安装机械化提供了条件，加之钢筋混凝土防水、防火、耐久性能好，所以钢筋混凝土是运用较广的一种结构材料。
4.2 建筑的组成一座建筑物主要有屋基、屋身、屋顶组成，屋基包括基础和地坪，屋身包括墙柱和门窗，楼房还包括楼板和楼梯等。
4.2.1 基础基础是房屋底部与地基接触的承重构件，它承受房屋的上部荷载，并把这些荷载传给地基，因此基础必须坚固稳定，安全可靠。
4.2.2 墙体包括承重墙与非承重墙，主要起围护、分隔空间的作用。
墙承重结构建筑的墙体，承重与围护合一，骨架结构体系建筑墙体的作用是围护与分隔空间。
墙体要有足够的强度和稳定性，具有保温、隔热、隔声、防火、防水的能力。
4.2.3 楼地层建筑的使用面积主要体现在楼地层上。
楼地层由结构层和外表面层组成。
楼板是重要的结构构件。
不同材料的建筑楼板的做法不同。
木结构建筑多采用木楼板，板跨1m左右，其下用木梁支承；砖混结构建筑常采用预制或现浇钢筋混凝土楼板，板跨约为 3m～4m，用墙或梁支承；钢筋混凝土框架结构体系建筑多为交梁楼盖；钢框架结构的建筑则适合采用钢衬板组合楼板，其跨度可达4m。

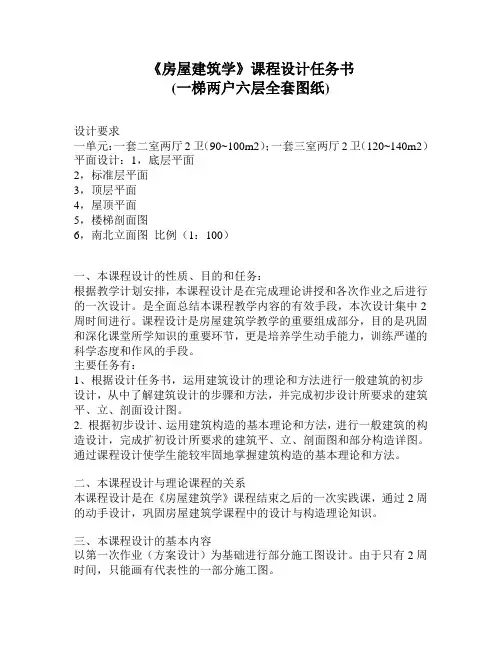

《房屋建筑学》课程设计任务书(一梯两户六层全套图纸)设计要求一单元：一套二室两厅2卫（90~100m2）；一套三室两厅2卫（120~140m2）平面设计：1，底层平面2，标准层平面3，顶层平面4，屋顶平面5，楼梯剖面图6，南北立面图比例（1：100）一、本课程设计的性质、目的和任务：根据教学计划安排，本课程设计是在完成理论讲授和各次作业之后进行的一次设计。
是全面总结本课程教学内容的有效手段，本次设计集中2周时间进行。
课程设计是房屋建筑学教学的重要组成部分，目的是巩固和深化课堂所学知识的重要环节，更是培养学生动手能力，训练严谨的科学态度和作风的手段。
主要任务有：1、根据设计任务书，运用建筑设计的理论和方法进行一般建筑的初步设计，从中了解建筑设计的步骤和方法，并完成初步设计所要求的建筑平、立、剖面设计图。
2. 根据初步设计、运用建筑构造的基本理论和方法，进行一般建筑的构造设计，完成扩初设计所要求的建筑平、立、剖面图和部分构造详图。
通过课程设计使学生能较牢固地掌握建筑构造的基本理论和方法。
二、本课程设计与理论课程的关系本课程设计是在《房屋建筑学》课程结束之后的一次实践课，通过2周的动手设计，巩固房屋建筑学课程中的设计与构造理论知识。
三、本课程设计的基本内容以第一次作业（方案设计）为基础进行部分施工图设计。
由于只有2周时间，只能画有代表性的一部分施工图。
其内容包括：（一）平面图第一次作业画的方案图只是用来表达设计者的意图，尽寸标注得较少，各部分的做法未注写。
方案图显然是不能用来指导施工的。
而施工图的深度就是要求能指导施工，所以图中的尺寸要很详细，要标明各部分的详细做法，如果在图上不便注写，就要用详图索引号指明可以从哪些详图上找到这些做法。
由于这次时间有限，不可能把所有的详细都画完，故题目中只规定了画少量的节点详图。
所以在平面图中就不再要求把详图索引号画出来。
平面施工图应重点解决四个问题，第一是确定房屋开间、进深及各个房间之间的关系，第二是计算楼梯尺寸，第三是墙体厚度和墙段洞口尺寸，第四是室外台阶、室内走廊等交通联系部分和一些辅助使用房间的细节局部设计。
房屋建筑学课件1. 引言房屋建筑学是指研究房屋建筑的学科，涵盖了房屋的设计、构造、材料以及相关的法规和标准。
本课件将介绍房屋建筑学的基本概念和原理，以帮助学生了解房屋建筑的基本知识和技能。
2. 房屋建筑的基本概念2.1 房屋类型•单栋房屋：独立建于一块土地上的房屋。
•联排房屋：多栋房屋以一面共享墙相连的房屋。
•多单元房屋：一个建筑物内包含多个独立的房屋单位。
•高层建筑：通常指多层建筑，高度超过一定限度的建筑物。
2.2 房屋结构•框架结构：由柱、梁、地板和屋顶构成的框架结构。
•钢结构：使用钢材作为主要结构材料的房屋结构。
•钢筋混凝土结构：使用钢筋和混凝土作为主要结构材料的房屋结构。
2.3 房屋建筑材料•木材：常用于房屋的结构和内部装修。
•砖石：常用于房屋的墙体和地基。
•混凝土：常用于房屋的结构和地基。
•金属：常用于房屋的屋顶和外立面。
3.1 功能性设计原理•空间规划：合理布局房屋内部空间，满足不同功能需求。
•通风透光：确保房屋内的空气流通和阳光照射。
•防水防潮：选择合适的材料和建筑技术，防止水分渗透进房屋内部。
•强度和稳定性：确保房屋的结构稳定和抗震能力。
•荷载分配：合理分配房屋的荷载，避免对结构造成过大的压力。
•建筑材料选择：选择合适的建筑材料，满足结构的需求。
3.3 美学设计原理•比例与对称：保持房屋的比例和对称美感。
•色彩和材质：选择合适的色彩和材质，营造独特的风格和氛围。
•环境融合：将房屋与周围的自然环境相融合，创造和谐美感。
4. 房屋建筑法规和标准4.1 建筑法规•建筑法：指导房屋建筑活动的法律法规。
•建筑标准：规定房屋建筑的设计、施工和验收标准。
4.2 建筑安全•火灾安全：防火设计、疏散通道和消防设施的要求。
•地震安全：对房屋结构的抗震性能要求。
4.3 建筑节能•能源利用效率：选用节能材料和设备，提高能源利用效率。
•保温隔热：提高房屋的保温和隔热性能，减少能源消耗。
5. 结论通过本课件的学习，学生将了解房屋建筑学的基本概念、原理以及相关的法规和标准。
房屋建筑学教案课程名称:《房屋建筑学》专业班级：授课时数：授课教师：授课时间：2010-2011学期第2学期课题：民用建筑概论目的要求：通过本节内容的学习，使学生掌握什么是建筑，建筑的类型、建筑的分级、建筑模数的类型教学重点：建筑含义、建筑分类、建筑分级、建筑模数教学难点：（1）建筑的含义（2）建筑分级教学课时：2课时教学方法：课堂黑板板书教学内容和步骤第一章概论一、建筑的定义建筑：是建筑物与构筑物的总称，是人们为了满足社会生活需要，利用所掌握的物质技术手段，并运用一定的科学规律和美学法则创造的人工环境。
1.1 建筑物：供人们在其中生产、生活或进行其他活动的房屋或场所，即直接供人们使用的建筑称为建筑物。
例如：主宅、办公楼等。
1.2构筑物：间接供人们使用的建筑称为构筑物。
如水塔、蓄水池、烟囱、贮油罐等。
1.3 建筑三要素1.建筑功能：是指建筑的使用要求。
（1）满足人体尺度和人体活动所需的空间尺度。
（2）满足人的生理要求。
要求建筑应具有良好的朝向、保温、隔声、防潮、防水、采光及通风的性能，这也是人们进行生产和生活活动所必须的条件。
（3）满足不同建筑有不同使用特点的要求。
不同性质的建筑物在使用上有不同的特点，例如火车站要求人流、货流畅通；影剧院要求听得清、看得见和疏散快；工业厂房要求符合产品的生产工艺流程；某些实验室对温度、湿度的要求等等，都直接影响着建筑物的使用功能。
2.建筑技术建筑的物质技术条件是指建造房屋的手段。
包括建筑材料及制品技术、结构技术、施工技术和设备技术等，所以建筑是多门技术科学的综合产物，是建筑发展的重要因素。
3.建筑形象构成建筑形象的因素有建筑的体型、立面形式、细部与重点的处理、材料的色彩和质感、光影和装饰处理等等，建筑形象是功能和技术的综合反映。
建筑形象处理得当，就能产生良好的艺术效果，给人以美的享受。
有些建筑使人感受到庄严雄伟、朴素大方、简洁明朗等等，这就是建筑艺术形象的魅力。
房屋建筑学1、(P3)建筑按其使用性质分类：按使用性质分为生产性建筑和非生产性建筑2、(p5)建筑物的主要组成部分：由楼地层、墙或柱、基础、楼电梯、屋盖、门窗等几部分组成。
3、(p11)建筑物平面面积确定因素有：（1）需使用的设备及家具所需占用的空间；（2）人在该空间中进行相关活动所需的面积（包括使用活动及进行室内交通的面积)(p12)建筑物平面形状的确定因素有：（1）该空间中设备和家具的数量以及布置方式；（2）使用者在该空间中的活动方式；（3）采光、通风及热工、声学等方面的综合要求。
4、(p31)建筑净高确定因素有哪些：（1）家具、设备的安置和使用高度；（2）人活动所需要的使用高度；（3）满足生理、心理要求的其他标准；（4）节能要求。
建筑净高是指建筑物内某一层楼（地)面到其上部构件或吊顶底面的垂直距离。
5、(p32)音质要求6、（p62）常用的结构承重体系：（1）横墙承重就是把梁或板搁置在横墙上。
优点是横墙较密使横向刚度大，抗震性高，外墙开窗灵活性大，容易组织穿堂风；缺点是用材量较多，开间尺寸不够灵活。
（2）、纵墙承重就是把梁或板搁置在纵墙上。
优点是建筑物分间灵活，材料用量少；缺点是刚度较差，外墙开窗局限性大。
（3）、纵横墙混合承重就是把梁或板同时搁置在纵墙和横墙上。
优点是房间布置灵活，整体刚度好；缺点是所用梁、板类型较多，施工较为麻烦。
7、（p96）楼地层包括楼板层和地坪层，是水平方向分隔房屋空间的承重构件。
屋盖阳台是有楼层的建筑中，人可以直接到达的向室外开敞的平台。
按阳台与外墙的相对位置关系，可以分为挑阳台、凹阳台和半挑半凹阳台等几种形式。
雨篷是建筑物入口处位于外门上部可以遮挡雨水、保护外门免受雨水侵害的水平构件。
楼板是单向板最小高跨比：简支1/35 ，连续板1/40；民用建筑楼板板厚≥70mm,工业建筑≥80mm楼板是双向板最小高跨比：简支1/45 ，连续板1/50；而且板厚≥80mm8、（p100)整体现浇式楼盖预制装配式楼盖装配整体式楼盖9,、墙身构造详图、圈梁 (p140)10、(p192)_刚性基础：由刚性材料制作的基础称为刚性基础。
《房屋建筑学》第1章绪论第3章建筑总平面设计第4章建筑平面设计第5章建筑剖面设计第6章建筑体型和立面设计第7章单层工业建筑设计第8章多层工业建筑设计第9章结构与建筑的关系第1章绪论一、单项选择题1、下面全属于建筑物的是（）。
A. 住宅、电塔B. 学校、堤坝C. 工厂、商场D. 烟囱、水塔2、普通建筑物和构筑物的设计使用年限( )。
A. 100年B. 50年C. 25年D. 70年3、建筑高度大于多少米的民用建筑为超高层建筑？（）A. 24mB. 50mC. 100mD. 120m4、普通建筑耐火等级为一级的承重墙燃烧性能和耐火极限应满足（）。
A.难燃烧体，3.0hB. 非燃烧体，2.0hC.难燃烧体，4.0hD. 非燃烧体，3.0h5、如右图所示，该图为风向频率玫瑰图，表示全年主导风向为（）。
A. 西北风B. 南北风C. 西南风D. 东北风二、多项选择题1、我国的建筑方针是全面贯彻（）方针。
A. 适用B. 安全C. 经济D. 美观2、下列属于建筑设计程序的是（）。
A. 初步设计B. 施工图设计C. 技术设计D. 结构设计3、下列数字符合建筑模数统一制要求的是（）。
A. 1200mmB. 300mmC. 130mmD. 1560mm4、分模量的基数（）A. M/5B. M/2C. M/3D. M/105、《高层民用建筑设计防火规范》中规定高层建筑的概念为（）。
A．建筑高度超过24米的公共建筑B. 建筑高度超过100米的公共建筑C．8层以上的居住建筑（包括首层设置商业服务网点的住宅）D．10层和10层以上的居住建筑（包括首层设置商业服务网点的住宅）三、填空题1、从广义上讲，建筑是指与的总称。
2、建筑的基本要素有三个方面,即、和。
3、建筑物的耐火等级是由其组成构件的和来确定。
4、我国现行基本模数的数值，表示符号为。
5、建筑工程设计的内容包括：、、。
参考答案：【单选题】1-5 CBCDD 【多选题】1、ABCD 2、ABC 3、AB 4、ABD 5、AD 【填空题】1、建筑物、构筑物2、建筑功能、建筑技术、建筑形象3、燃烧性能、耐火极限4、100mm、M5、建筑设计、结构设计、设备设计第3章建筑总平面设计一、单项选择题1、规划对用地范围的控制多是由建筑（）与道路（）共同来完成的.A. 红线，蓝线B. 蓝线，绿线C. 红线，红线D. 蓝线，蓝线2、当基地坡度大于（），房屋平行于等高线布置对朝向不利时常采用垂直或斜交于等高线的布置方式.A. 15%B. 17%C. 20%D. 25%3、在建筑总平面图设计中应根据（）的性质和要求进行绿化设计.A. 建筑B. 建筑群C. 人口D. 交通4、（）是场地中活动载体的功能的体现.A. 建筑B. 绿地C. 设施D. 道路5、建筑群体在场地中的布局以（）为核心，建筑围合空间.A. 空间B. 地形C. 建筑D. 环境二、多项选择题1、建筑周围的自然环境，主要包括（）。
第一部分开工前资料1、中标通知书及施工许可证2、施工合同3、委托监理工程的监理合同4、施工图审查批准书及施工图审查报告5、质量监督登记书6、质量监督交底要点及质量监督工作方案7、岩土工程勘察报告8、施工图会审记录9、经监理（或业主）批准所施工组织设计或施工方案10、开工报告11、质量管理体系登记表12、施工现场质量管理检查记录13、技术交底记录14、测量定位记录第二部分质量验收资料1、地基验槽记录2、基桩工程质量验收报告3、地基处理工程质量验收报告4、地基与基础分部工程质量验收报告5、主体结构分部工程质量验收报告6、特殊分部工程质量验收报告7、线路敷设验收报告8、地基与基础分部及所含子分部、分项、检验批质量验收记录9、主体结构分部及所含子分部、分项、检验批质量验收记录10、装饰装修分部及所含子分部、分项、检验批质量验收记录11、屋面分部及所含子分部、分项、检验批质量验收记录12、给水、排水及采暖分部及所含子分部、分项、检验批质量验收记录13、电气分部及所含子分部、分项、检验批质量验收记录14、智能分部及所含子分部、分项、检验批质量验收记录15、通风与空调分部及所含子分部、分项、检验批质量验收记录16、电梯分部及所含子分部、分项、检验批质量验收记录17、单位工程及所含子单位工程质量竣工验收记录18、室外工程的分部（子分部）、分项、检验批质量验收记录第三部分试验资料1、水泥物理性能检验报告2、砂、石检验报告3、各强度等级砼配合比试验报告4、砼试件强度统计表、评定表及试验报告5、各强度等级砂浆配合比试验报告6、砂浆试件强度统计表及试验报告7、砖、石、砌块强度试验报告8、钢材力学、弯曲性能检验报告及钢筋焊接接头拉伸、弯曲检验报告或钢筋机械连接接头检验报告9、预应力筋、钢丝、钢绞线力学性能进场复验报告10、桩基工程试验报告11、钢结构工程试验报告12、幕墙工程试验报告13、防水材料试验报告14、金属及塑料的外门、外窗检测报告（包括材料及三性）15、外墙饰面砖的拉拔强度试验报告16、建（构）筑物防雷装置验收检测报告17、有特殊要求或设计要求的回填土密实度试验报告18、质量验收规范规定的其他试验报告19、地下室防水效果检查记录20、有防水要求的地面蓄水试验记录21、屋面淋水试验记录22、抽气（风）道检查记录23、节能、保温测试记录24、管道、设备强度及严密性试验记录25、系统清洗、灌水、通水、通球试验记录26、照明全负荷试验记录27、大型灯具牢固性试验记录28、电气设备调试记录29、电气工程接地、绝缘电阻测试记录30、制冷、空调、管道的强度及严密性试验记录31、制冷设备试运行调试记录32、通风、空调系统试运行调试记录33、风量、温度测试记录34、电梯设备开箱检验记录35、电梯负荷试验、安全装置检查记录36、电梯接地、绝缘电阻测试记录37、电梯试运行调试记录38、智能建筑工程系统试运行记录39、智能建筑工程系统功能测定及设备调试记录40、单位（子单位）工程安全和功能检验所必须的其他测量、测试、检测、检验、试验、调试、试运行记录第四部分材料、产品、构配件等合格证资料1、水泥出厂合格证（含28天补强报告）2、砖、砌块出厂合格证3、钢筋、预应力、钢丝、钢绞线、套筒出厂合格证4、钢桩、砼预制桩、预应力管桩出厂合格证5、钢结构工程构件及配件、材料出厂合格证6、幕墙工程配件、材料出厂合格证7、防水材料出厂合格证8、金属及塑料门窗出厂合格证9、焊条及焊剂出厂合格证10、预制构件、预拌砼合格证11、给排水与采暖工程材料出厂合格证12、建筑电气工程材料、设备出厂合格证13、通风与空调工程材料、设备出厂合格证14、电梯工程设备出厂合格证15、智能建筑工程材料、设备出厂合格证16、施工要求的其他合格证第五部分施工过程资料1、设计变更、洽商记录2、工程测量、放线记录3、预检、自检、互检、交接检记录4、建（构）筑物沉降观测测量记录5、新材料、新技术、新工艺施工记录6、隐蔽工程验收记录7、施工日志8、砼开盘报告9、砼施工记录10、砼配合比计量抽查记录11、工程质量事故报告单12、工程质量事故及事故原因调查、处理记录13、工程质量整改通知书14、工程局部暂停施工通知书15、工程质量整改情况报告及复工申请16、工程复工通知书第六部分必要时应增补的资料1、勘察、设计、监理、施工（包括分包）单位的资质证明2、建设、勘察、设计、监理、施工（包括分色）单位的变更、更换情况及原因3、勘察、设计、监理单位执业人员的执业资格证明4、施工（包括分包）单位现场管理售货员及各工种技术工人的上岗证明5、经建设单位（业主）同意认可的监理规划或监理实施细则6、见证单位派驻施工现场设计代表委托书或授权书7、设计单位派驻施工现场设计代表委托书或授权书8、其他第七部分竣工资料1、施工单位工程竣工报告2、监理单位工程竣工质量评价报告3、勘察单位勘察文件及实施情况检查报告4、设计单位设计文件及实施情况检查报告5、建设工程质量竣工验收意见书或单位（子单位）工程质量竣工验收记录6、竣工验收存在问题整改通知书7、竣工验收存在问题整改验收意见书8、工程的具备竣工验收条件的通知及重新组织竣工验收通知书9、单位（子单位）工程质量控制资料核查记录（质量保证资料审查记录）10、单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录11、单位（子单位）工程观感质量检查记录（观感质量评定表）12、定向销售商品房或职工集资住宅的用户签收意见表13、工程质量保修合同（书）14、建设工程竣工验收报告（由建设单位填写）15、竣工图（包括智能建筑分部）建筑工程质量监督存档资料1、建设工程质量监督登记书2、施工图纸审查批准及建筑工程施工图审查报告3、单位工程质量监督工作方案4、建设工程质量监督交底会议通知书及交底要点5、建设工程质量监督记录6、建设工程质量管理体系登记表7、施工现场质量管理检查记录8、地基、基桩工程质量监督验收检查通知书9、地基验槽记录及基桩工程质量验收报告10、地基、基桩工程质量核查记录11、设计单位出具（或认可）的地基处理措施及地基处理工程质量验收报告12、地基与基础分部工程质量监督验收检查通知书及验收报告13、地基与基础分部工程质量核查记录14、主体结构分部工程质量监督验收检查通知书及验收报告15、主体结构分部工程质量核查记录16、特殊部分工程质量监督验收检查通知书及验收报告17、线路敷设工程质量监督验收检查通知书及验收报告18、钢材力学、弯曲性能检查报告及钢结构焊接接头拉伸、弯曲检验报告19、预应力筋、钢丝、钢绞线力学性能进场复验报告20、水泥物理性能检验报告21、砼试件强度统计表、评定表试验报告22、装配或预制构件结构性能检验合格证及施工接头、拼缝的砼承受施工满载、全部满载时试件强度试验报告23、防水砼、喷射砼抗压、抗渗试验报告及锚杆抗拨力试验报告24、地基处理工程中各类地基和各类复合地基施工完成后的地基强度（承载力）检验结果25、桩基工程基桩试验报告26、砂浆强度统计表及试件试验报告27、砖、石、砌块强度检验报告28、建筑工程材料有害物质及室内环境的检测报告29、防水材料（包括止水带条和接缝密封材料）、保温隔热及密封材料的复验报告30、金属及塑料外门、外窗复验报告（包括材料、风压性、气透性、水渗性）31、外墙饰面砖的拉拔强度试验报告32、各类电梯、自动扶梯、自动人行道安装工程的整机安装验收报告33、各类设备安装工程的隐蔽验收、系统联动、系统调试及系统安装验收记录34、砼楼面板厚度钻孔抽查记录35、工程质量事故报告单36、工程质量整改通知书及工程局部暂停施工通知书37、工程质量复工意见书及工程质量复工通知书38、单位（子单位）工程质量控制资料核查记录（质量保证资料审查记录）39、单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录40、单位（子单位）工程观感质量检查记录（观感质量评定表）41、施工单位工程竣工报告42、监理单位工程竣工质量评价报告43、勘察单位勘察文件及实施情况检查报告44、设计单位设计文件及实施情况检查报告45、建设工程竣工验收报告46、工程竣工验收监督检查通知书47、质量保证资料核查记录48、单位（子单位）工程质量竣工验收记录（工程质量竣工验收意见书）49、重新组织竣工验收通知书50、工程竣工复验意见书51、竣工验收存在问题整改通知书及存在问题整改验收意见书52、工程质量保修合同53、单位（子单位）工程质量监督报告注：幕墙、钢结构及网架的整套资料存质监站。
